近日，北京納米能源與系統研究所李舟研究員團隊聯合中南大學李宇晟副教授提出了一種基于TENG原理的可拉伸、自愈合和皮膚自粘附的主動式傳感器（TSAS），用于對參與肌肉訓練的多個肌肉群功能的同時、準確評估。為克服傳統金屬電極的脆性問題，設計制備了一種可拉伸，自愈合離子凝膠，并將其作為T(mén)SAS的電極層。以全柔性的硅膠，VHB和parylene-C分別作為摩擦層和封裝層，TSAS具有與肌肉組織相匹配的楊氏模量及皮膚粘附能力。經優化后的TSAS具有出色的電壓輸出和傳感特性，可實現0.2 mN的最小檢出限（相當于一粒米的重量），毫秒范圍內的快速響應時間，超過10萬次的循環穩定性及經過10次極端損傷/愈合過程后的穩定輸出。在手臂肌肉訓練中，TSAS可以同時定量獲取肱二頭肌、肱三頭肌以及手肘關節彎曲靈活度的功能信號。通過裝配藍牙傳輸模塊，肌肉功能信號可被實時傳輸?shù)娇梢暬K端，幫助臨床醫生對病人的肌肉功能進行在線分析和指導。

（a）TSAS可以貼附在全身的肌肉上，用于實時肌肉功能監測。（b）TSAS貼附在肱二頭肌上。（c）TSAS的尺寸為3×5 cm²。（d）TSAS的材料和結構組成。（e）硅膠膜上微結構的SEM照片，標尺：300 μm。（f）自愈合電極的光學照片。標尺：1 cm。

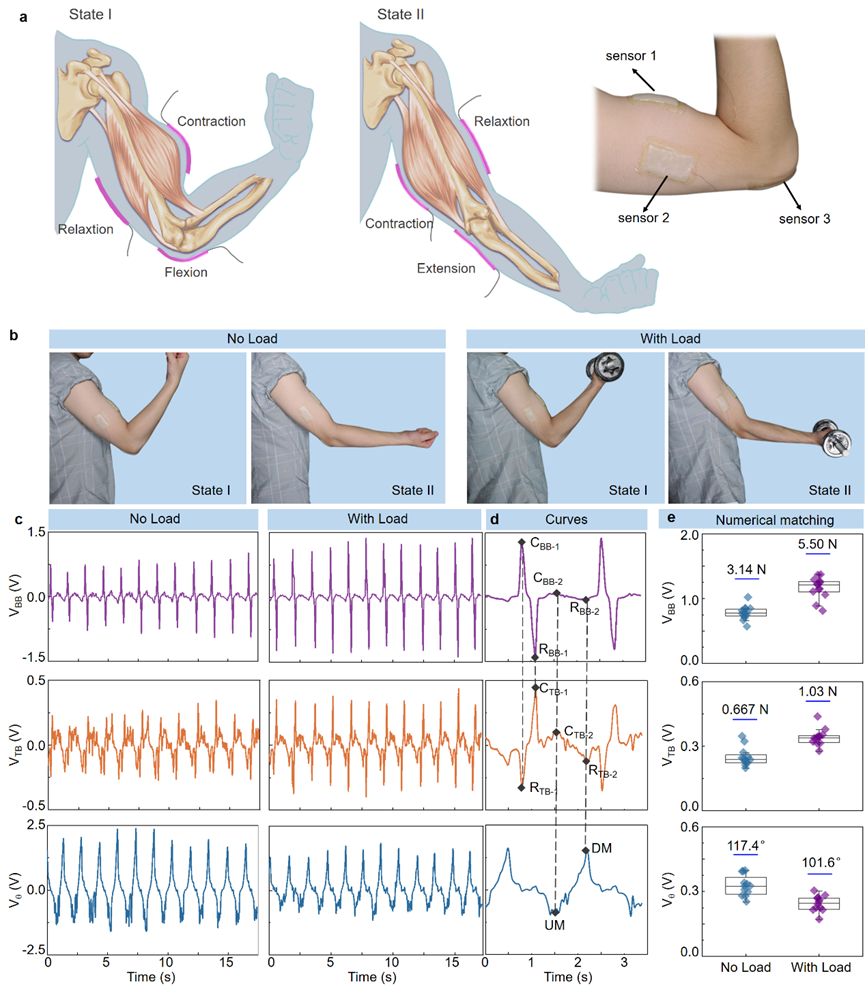

(a)在一組手臂動作中，TSAS的工作原理。（b）在無/有負載情況下，TSAS用于肌肉功能檢測。（c）有/無負載狀態下，用于監測肱二頭肌，肱三頭肌和手肘彎曲角度的TSAS的輸出電壓波形。（d）圖中的波形細節分析。（e）根據方程Voc(F)=0.08506+0.2466F-0.009196F2和方程Voc (θ)=0.08-0.0011+1.425×10^-4×θ2計算得到一組手臂動作中Voc的大小。（肱二頭肌，肱三頭肌和手肘彎曲角度的數值。）

綜上所述，該可拉伸、自愈合和皮膚自粘附性質的主動傳感器（TSAS），實現了對肌肉功能實時監測和精準評估。相比于傳統的肌肉測量設備，TSAS可以提供更精確的個性化服務，具有：i）直接、定量的監測肌肉強度和關節曲率；ii）測量過程對肌肉不產生影響；iii）對單個肌肉與肌群肌力具有良好區分度; iv）多位點同時測量; v）體積小，重量輕，操作方便; vi）不需要外部電源等優勢。隨著先進材料和技術的發展，肌肉功能評估標準將被重新定義，TSAS也將為肌肉評估形成統一的標準貢獻一份力量。

該成果以“Stretchable, Self-Healing, and Skin-Mounted Active Sensor for Multipoint Muscle Function Assessment”為題發表在國際一流期刊《ACS Nano》上。文章第一作者是北京納米能源與系統研究所的博士研究生王嬋和曲學鋮，鄭強老師。北京納米能源與系統研究所的李舟研究員和中南大學的李宇晟副教授為共同通訊作者。

原文鏈接：

https://doi.org/10.1021/acsnano.1c02010
