SMC電氣比例閥的電氣部分故障判斷

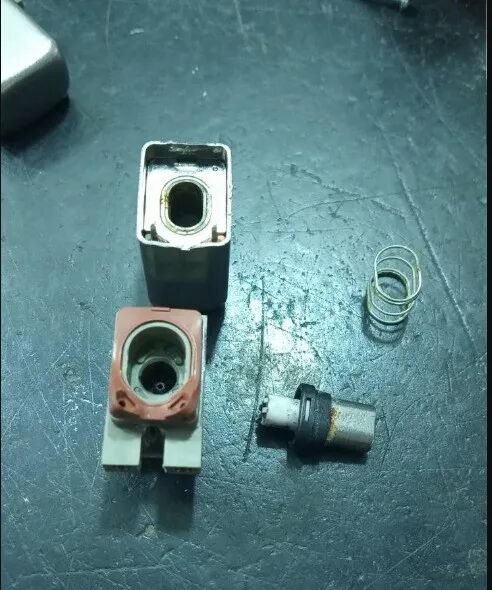

?下圖為氣體加載和卸載電磁閥分解圖,線圈阻值約410歐姆,先外加一個20K電位器,一端接穩壓電源地,一端串一只5K電阻外接24V電源,中心頭輸出接比例閥輸出線白線即IN端,將電磁閥接在正面左邊的氣體加載電磁閥插頭上,電磁閥2只引腳上接上電壓表和示波器,上電,調整電位器使IN端控制電壓約為1.5V。



江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

SMC電氣比例閥的電氣部分故障判斷的圖1



江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

這時插在加載位置的電磁閥有閥芯工作的震動聲音,示波器顯示頻率約為62Hz,為PWM脈寬調制信號,電壓表顯示電壓10V左右,如果這樣可以判斷加載電磁閥及其驅動電路是正常的。

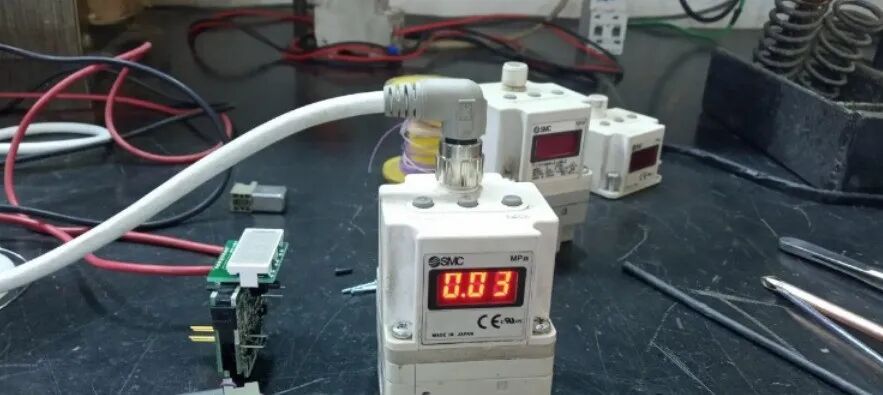

再將電磁閥移至顯示屏的右邊即卸載電磁閥的位置插上,將IN輸入端電壓調整為1.5V左右,用打氣筒將嘴塞入出口壓力檢測的接口上(下面電路板中間)加壓,模擬出口壓力為0.25以上,這時將IN輸入端設定電壓快速降為0,由于輸出壓力遠大于輸入壓力,所以卸載閥馬上工作,電壓表顯示約22V左右的直流電壓。

SMC電氣比例閥的電氣部分故障判斷的圖2

這個卸載直流電壓會保持到出口壓力低于入口壓力為止才會斷開,由此可以判斷卸載電磁閥及其卸載電路是正常的,如果有其它原因應該是下面的機械部分的問題。

常見為進氣口堵塞(輸出無壓力,加載電磁閥有62Hz的震動聲音),輸出壓力檢測口堵塞(輸出壓力過高),卸載口堵塞也會造成輸出壓力不穩定。


SMC電氣比例閥的電氣部分故障判斷的圖3
