電工必須牢記的13個常用電路基礎公式

2021年6月22日 11:40
瀏覽：2213

閱讀本文前，您可先點擊上面的藍色字體“電力講壇”，“關注”后再加星標或者置頂公眾號，這樣您就可以第一時間收到最優質的文章及接收最新資料。



1

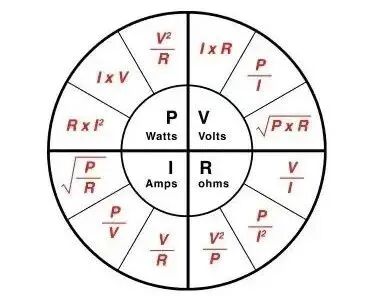

歐姆定律計算

計算電阻電路中電流、電壓、電阻和功率之間的關系。

?歐姆定律解釋：

歐姆定律解釋了電壓、電流和電阻之間的關系，即通過導體兩點間的電流與這兩點間的電勢差成正比。

說明兩點間的電壓差、流經該兩點的電流和該電流路徑電阻之間關系的定律。該定律的數學表達式為V=IR，其中V是電壓差，I是以安培為單位的電流，R是以歐姆為單位的電阻。若電壓已知，則電阻越大，電流越小。
電工必須牢記的13個常用電路基礎公式的圖1


2

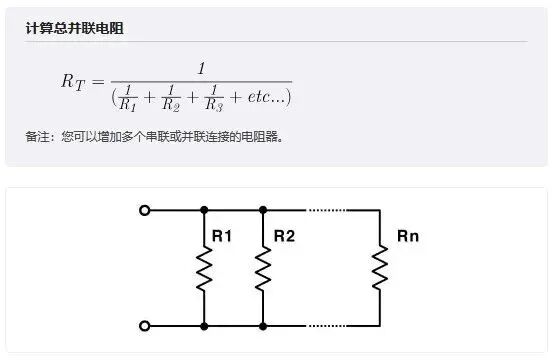

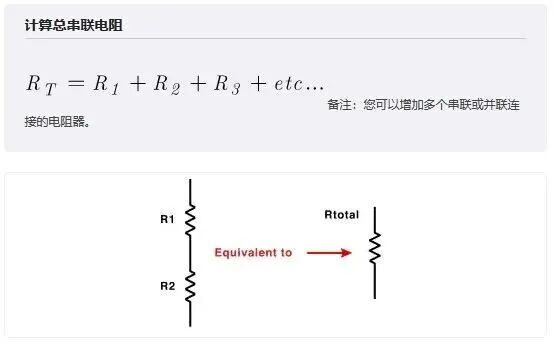

計算多個串聯或并聯連接的電阻的總阻值

電工必須牢記的13個常用電路基礎公式的圖2
電工必須牢記的13個常用電路基礎公式的圖3


3


計算多個串聯或并聯連接的電容器的總?cè)葜?/strong>

電工必須牢記的13個常用電路基礎公式的圖4
電工必須牢記的13個常用電路基礎公式的圖5


4


電阻分壓計算

計算電阻分壓器電路的輸出電壓，以實現既定的阻值和電源電壓組合。

什么是分壓器？

分壓器是一個無源線性電路，能產生一個是其輸入電壓(V1)一部分的輸出電壓(Vout)。分壓器用于調整信號電平，實現有源器件和放大器偏置，以及用于測量電壓。

歐姆定律解釋了電壓、電流和電阻之間的關系，即通過兩點間導體的電流與這兩點間的電勢差成正比。

這是一個說明兩點間的電壓差、流經該兩點的電流和該電流路徑電阻之間關系的定律。該定律的數學表達式為V=IR，其中V是電壓差，I是以安培為單位的電流，R是以歐姆為單位的電阻。若電壓已知，則電阻越大，電流越小。


電工必須牢記的13個常用電路基礎公式的圖6


5

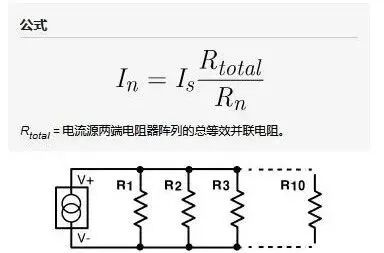

電流分流器-電阻計算

計算連接到電流源的多至10個并聯電阻上流過的電流：

電工必須牢記的13個常用電路基礎公式的圖7


6


電抗計算

計算指定頻率下電感器或電容器的電抗或?qū)Ъ{大小。

（1）感抗/導納

電工必須牢記的13個常用電路基礎公式的圖8

（2）容抗/導納

電工必須牢記的13個常用電路基礎公式的圖9


7


RC時間常數計算

計算電阻與電容的積，亦稱RC時間常數。該數值在描述電容通過電阻器進行充電或放電的方程式中出現，表示在改變施加到電路的電壓后，電容器兩端的電壓達到其最終值約63%所需的時間。同時該計算器也會計算電容器充電到指定電壓所存儲的總能量。

如何計算時間常數：

時間常數(T)可由電容(C)和負載電阻(R)的值確定。電容器(E)中存儲的能量(E)由兩個輸入確定，即由電壓(V)和電容(C)決定。

電工必須牢記的13個常用電路基礎公式的圖10

電工必須牢記的13個常用電路基礎公式的圖11


8

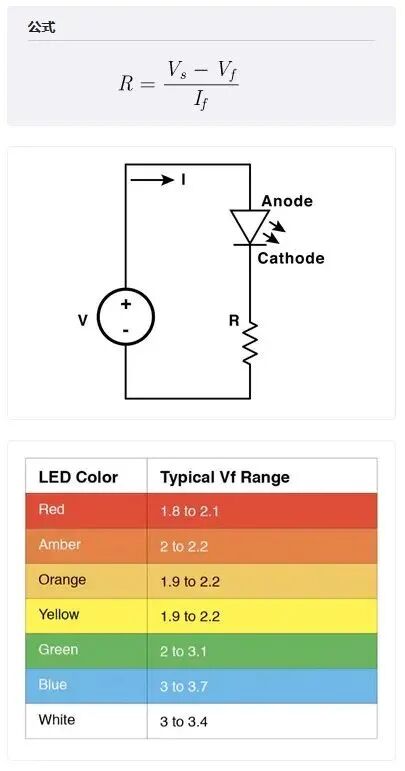

LED串聯電阻器計算器

計算在指定電流水平下通過電壓源驅動一個或多個串聯LED所需的電阻。注意：當為此目的選擇電阻器時，為避免電阻器溫度過高，請選擇額定功率是下方計算出的功率值的2至10倍之間的電阻器。

電工必須牢記的13個常用電路基礎公式的圖12


9


dBm轉W換算

電工必須牢記的13個常用電路基礎公式的圖13


10

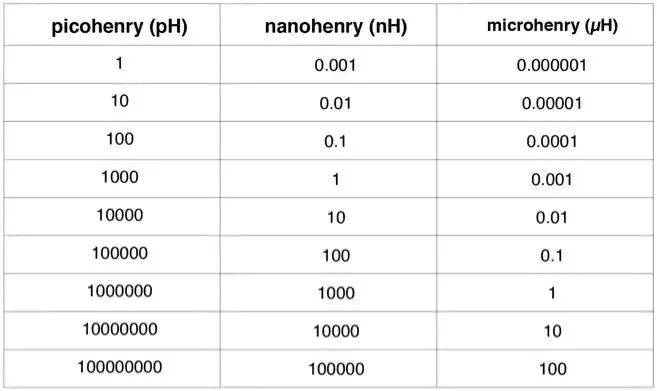

電感換算

電工必須牢記的13個常用電路基礎公式的圖14


11

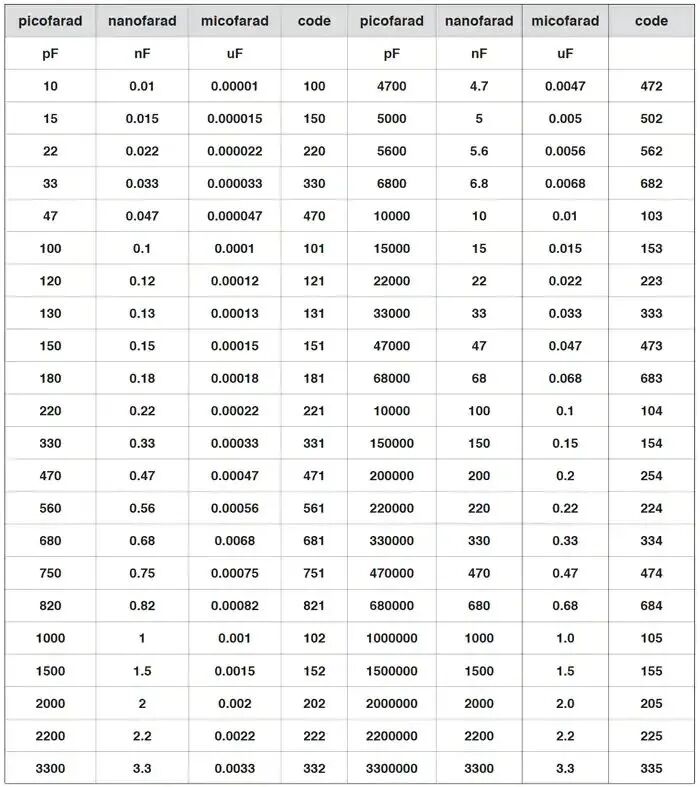

電容器換算表

換算包括pF、nF、μF、F在內的不同量級電容單位之間的電容測量值。

電工必須牢記的13個常用電路基礎公式的圖15

感謝您對電力講壇的關注

更多電力知識，請返回公眾號點擊文章回顧查閱！

END
本文來源網絡。我們注重分享，版權歸原作者。 電工必須牢記的13個常用電路基礎公式的圖16
