市場 | 15年內，全球晶圓廠格局發生巨變

半導體材料與工藝設備

2021年6月21日 17:57

全球晶圓廠數量近10年日本和美國減少，中國大幅增加

在 ASMC 2021 上，SEMI 美國總部高級首席分析師 Christian G. Dieseldorff 發表了題為“全球半導體制造行業的最新趨勢”的主題演講。他指出，截至2021年第一季度末，半導體行業的現狀有以下三點。

全球40個國家的576家公司經營著1347家半導體工廠（晶圓廠）。
全球有27家量產工廠。如果包括開發/原型線，則更多。
未來計劃建設約100座晶圓廠并擴建生產線。

此外，按國家/地區分列的2007年投產（即不包括閑置晶圓廠）和2022年量產晶圓廠數量（估計值）的比較顯示，2007年，日本擁有全球最多的246座晶圓廠，但預計2022年將被中國和美國趕超，減少到183座。中國大陸表示將從94增加2.5倍到235，臺灣地區將從97增加40%到135，韓國將從47小幅增加到51。三星電子和SK海力士位居韓國前兩名，在兩家公司都在進行晶圓廠擴張的同時，小幅增長意味著中小型制造商已經被淘汰出局。需要指出的是，過去15年中只有日本和美國的晶圓廠數量有所減少。

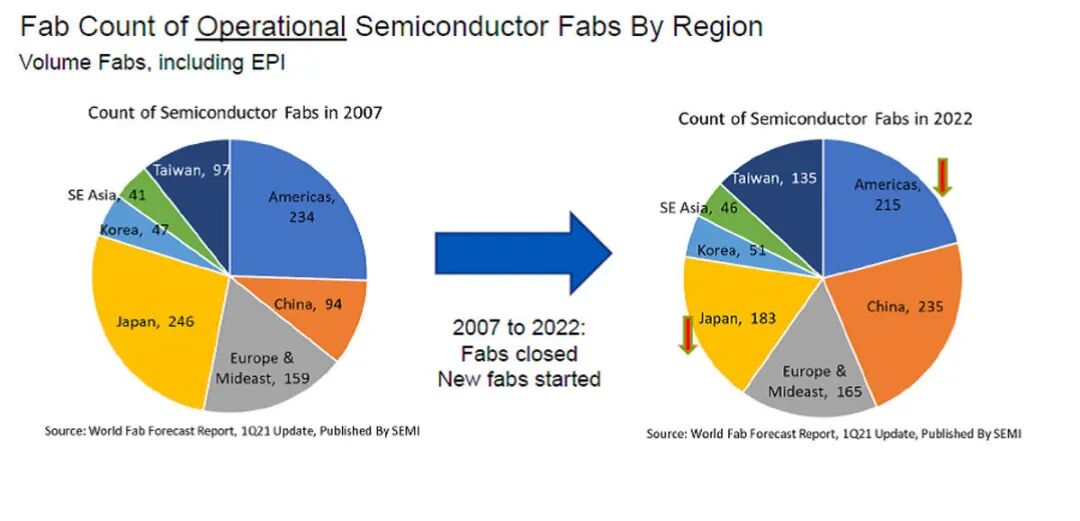

圖1：2007年和2022年按地區劃分的半導體量產晶圓廠數量對比（預測）（來源：SEMI）

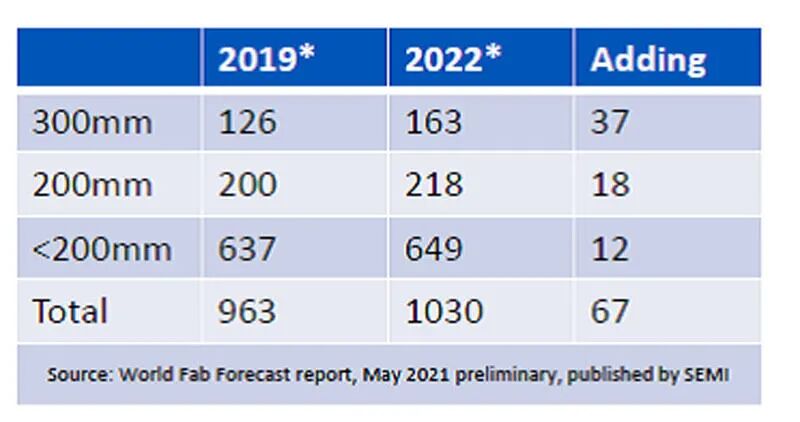

表1：全球各晶圓直徑晶圓廠數量（* 2019年底與2022年底對比）（來源：SEMI）

此外，晶圓廠數量隨著晶圓直徑變小而明顯增加，但在產能方面（截至 2021 年第一季度），與晶圓廠數量相反，300mm晶圓廠為 55%，200 mm晶圓廠是25%，200mm以下（5英寸到2英寸）是20%，這在資本投資（包括晶圓廠建設成本）上更加明顯：300mm晶圓廠93%，200mm晶圓廠5%， 200mm以下的晶圓廠占2%，目前大部分投資都投向了300mm晶圓廠。

2021年資本投資同比增長31%至1400億美元

SEMI預計，2021年晶圓廠建設和擴線的半導體資本投資將同比增長31%至1400億美元。三星和臺積電已經宣布將在3萬億日元范圍內進行資本投資，英特爾和SK海力士將進行超過2萬億日元的資本投資，美光科技計劃投資近1萬億日元，中芯國際被加入美國實體名單后，投資金額將略有下降，但計劃投資近5000億日元。

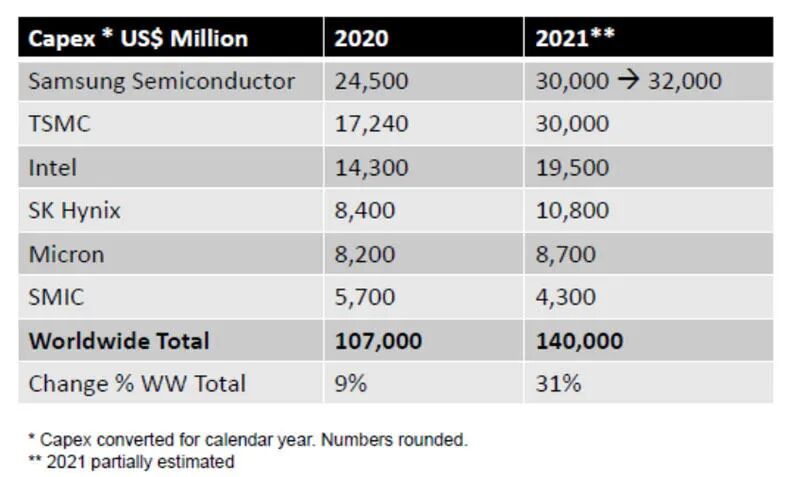

表2：全球主要廠商半導體資本投資（2020年和2021年）

在2000年突破2000億美元后，半導體市場在2013年達到3000億美元，盡管硅周期起伏不定，4年后的2017年達到4000億美元。4年后，預計到2021年將達到5000億美元。此外，設備廠商的資金投入總量在2000年IT泡沫中見頂，直到2016年持平或下降，但2017年內存泡沫后轉為快速增長，2018年有望超過1000 億美元，到 2021 年達到 1400 億美元。

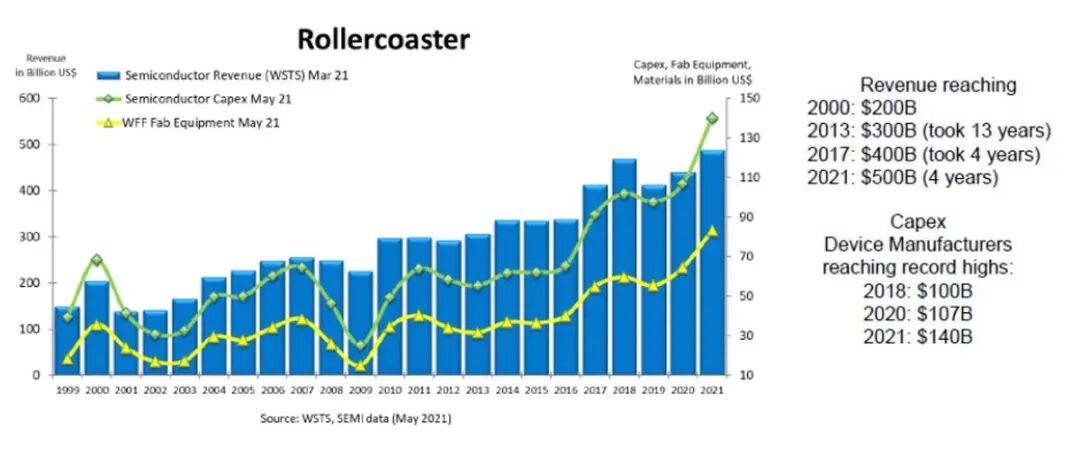

圖2：半導體銷售和資本投資趨勢（2021年預測）

2020年半導體市場處于不可預測狀態

順便說一下，2020年，由于新型冠狀病毒在全球范圍內的傳播，半導體行業的增長率預測發生了變化。2020年的市場研究平均值在2019年底/2020年初同比增長8%，但到第二季度末所有研究公司都向下修正，其中許多是積極的。它已經從增長變?yōu)樨?fù)增長。

沒有人知道他們什么時候會從疫情中釋放出來，也沒有人能預料到所謂的疫情特殊需求會在此之后到來。不過，從2020年底到2021年初，所有研究機構都上修為正增長，平均增長8%。

對于 2021 年，所有研究公司都預測增長在 10% 的范圍內。

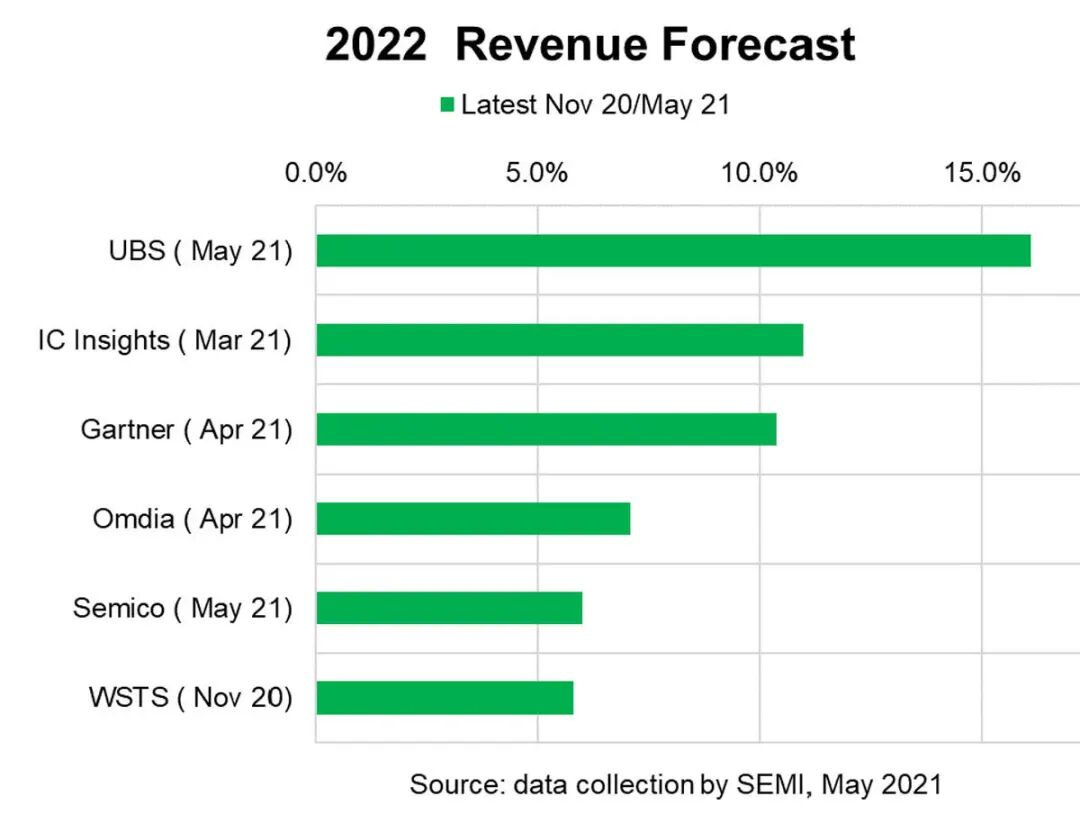

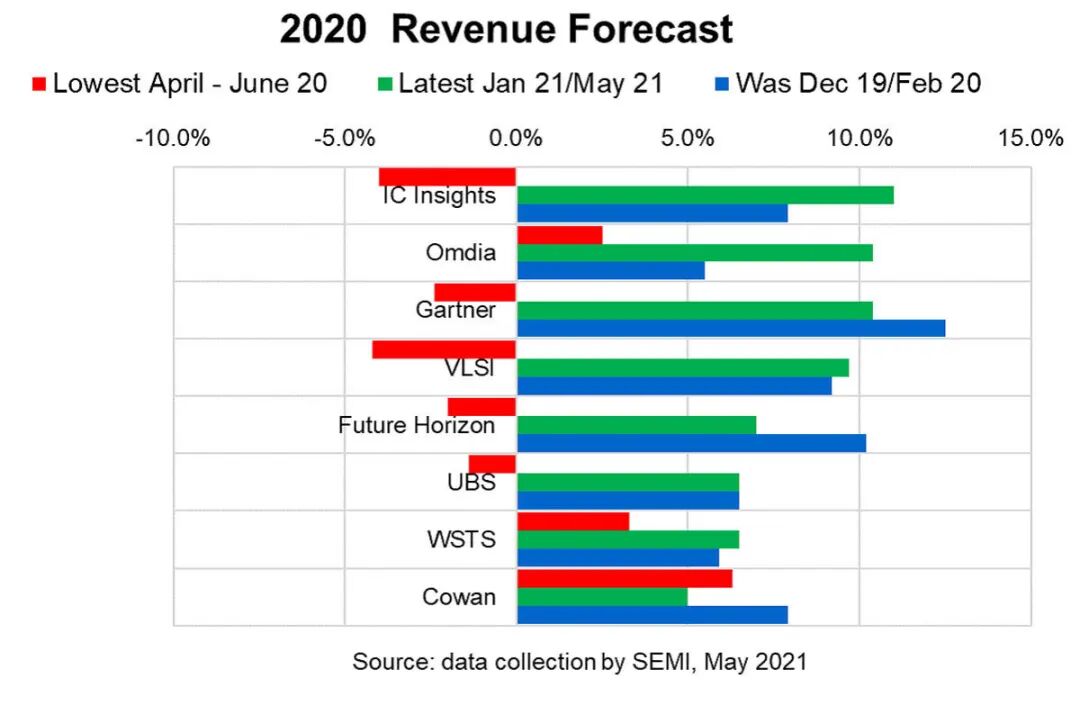

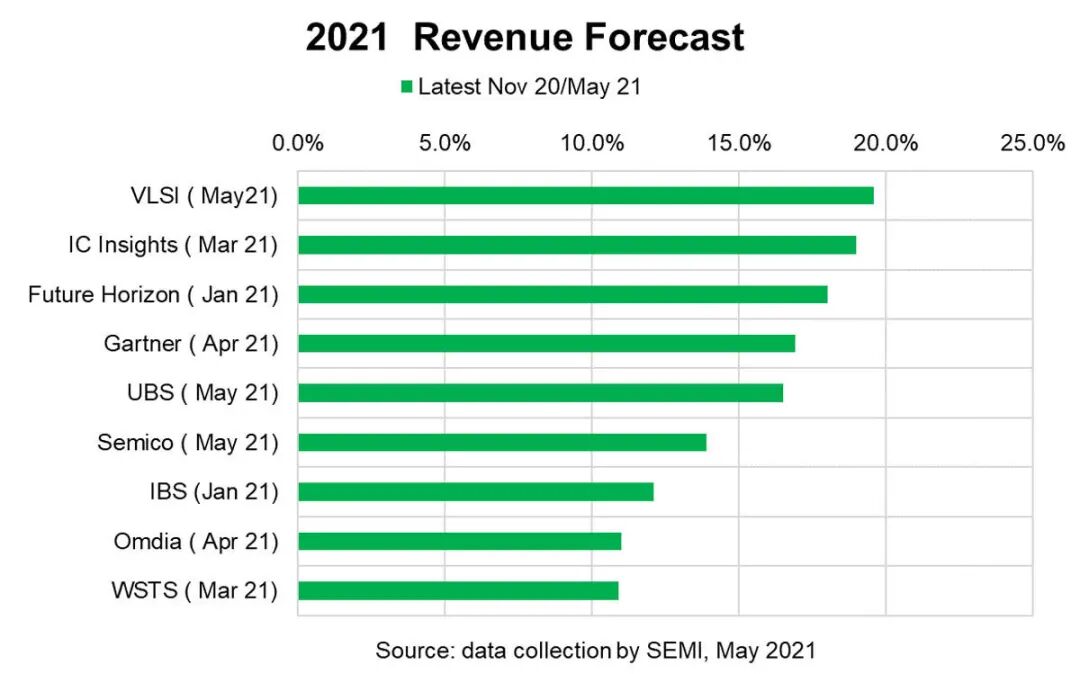

圖3：市場研究機構對 2020、2021 和 2022 年半導體市場增長的預測

SEMI預計，在5G、HPC、人工智能、物聯網和自動駕駛/電動汽車等快速增長的應用的推動下，半導體和設備材料行業將繼續增長。

英特爾：延續摩爾定律

此外，在 ASMC 2021 上，英特爾公司副總裁（設計師，曾受雇于 IBM 和 GLOBALFOUNDRIES）也發表了主題演講，稱“摩爾定律將繼續（未結束）。”

摩爾定律是英特爾聯合創始人戈登摩爾在他之前的仙童半導體時代于 1965 年倡導的，“集成電路上安裝的零件數量（最小化每個零件的成本）是每年。經驗法則是它會增加一倍（后來每兩年修訂一次），但英特爾在過去 50 年中按照這一規則成倍地提高了其集成度。盡管近年來屢屢指出“摩爾定律已經結束”，但巴頓強調各種技術創新將使摩爾定律得以延續。

為此目的的技術創新包括結構和材料的變化。晶體管結構未來即將從傳統的平面結構轉變?yōu)镕inFETs（Intel術語中的Tri-Gate）和Gate-All-Around（GAA），所用的材料也在不斷變化，研究2D材料。也是進步。

在光刻領域，EUV已投入實際應用，高NA EUV也已開發。另一方面，電路與小型化技術同步優化，系統與小型化技術同步優化，除二維小型化外，垂直方向堆疊異種電路，技術將向天才方向演進積累。巴頓得出結論，這些創新將延續摩爾定律。

來源：內容編譯自「mynavi」，謝謝。
