【分析】被忽視的隱患：電力變壓器用可再生硅鋼片鐵心

電力變壓器視界

2021年6月21日 17:50

在能源、資源日趨緊張的今天，國家鼓勵應用可再生資源，提高能源、資源利用效率，這對于保障我國經濟健康發展意義重大。

在變壓器制造領域，由于取向硅鋼片原材料價格大漲，導致對可再生硅鋼片的利用趨熱。

廢舊硅鋼片

利用未經使用過的余料硅鋼片制造變壓器鐵心能夠有效緩解資源緊張。但是，利用從報廢變壓器中拆除的硅鋼片再次制造成變壓器鐵心，并被以次充好使用到電網中，對電網（尤其是農網）安全可靠性帶來極大隱患。

硅鋼片、鐵心對電力變壓器的重要性

鐵心對變壓器而言，最重要的兩個指標就是磁感和單位損耗。

不同型號的取向硅鋼片鐵心由于磁感和損耗等指標不同，適用于不同電壓等級、不同類型的變壓器。

磁感越高意味著磁化能力強，鐵心的體積可以減小，鐵損和銅損都會降低，同時也節約了電磁線、絕緣材料和結構材料的用量，降低了總成本。

單位損耗越低，就越適用于大型變壓器。取向硅鋼130及以下牌號的取向硅鋼主要適用于110千伏及以下電壓等級的變壓器，120牌號可用于220千伏的變壓器，而110及以上牌號的取向硅鋼可用于500千伏或更高電壓等級的變壓器。

除普通的取向硅鋼外，還有高磁感取向硅鋼HiB。HiB取向硅鋼磁化特性?xún)?yōu)良，能有效降低變壓器的損耗。

鐵心采用國產HiB取向硅鋼30QGl30制造的110千伏變壓器比標準值平均空載損耗降低了44%，平均負載損耗降低了8.1%，并且還大大降低了變壓器的噪音，減少了環境污染。

什么是可再生硅鋼片鐵心，使用可再生硅鋼片鐵心（油片）有哪些安全隱患

可再生鐵心硅鋼片，顧名思義是將原來使用過的大型報廢電力變壓器鐵心拆解后，按需重新剪切加工為一定尺寸的取向硅鋼片，并再次應用到變壓器中，或是利用大型變壓器鐵心鐵軛或芯柱剪切時的三角余料加工成取向硅鋼片。

可再生硅鋼片分為新片和油片，新片是利用大型電力變壓器鐵心裁切過程中鐵軛和芯柱的三角余料，這類取向硅鋼片由于未經使用，性能良好，是加工制造小型電源變壓器、電感器鐵心的很好的原材料。

材料可按硅鋼片方向性取材進行裁切，由大改小，對原材料的性能不會改變。這種再生材料是行業內鼓勵利用的，能有效緩解市場材料緊張的壓力，更能夠合理使用再生資源。

油片也稱二次硅鋼片，主要指從廢舊變壓器上拆卸的取向硅鋼片，這種硅鋼片可以用來重新加工制作變壓器鐵心。

油片是經過多年使用的，在使用過程中鐵心所產 生的溫度一定程度上使硅鋼片表面絕緣層老化；

更有部分硅鋼片鐵心本來可能就是變壓器燒毀時高溫已對涂層產生破壞；

甚至有的廢舊硅鋼片在被加工過程中，用干沙來擦拭附著于其表面的油污等雜物，這必然會對涂層造成破壞。

這類硅鋼片被再次應用于變壓器后，雖然硅鋼片之間涂有絕緣漆，但其絕緣電阻很小，只能隔斷渦流而不能阻止高壓感應電流。

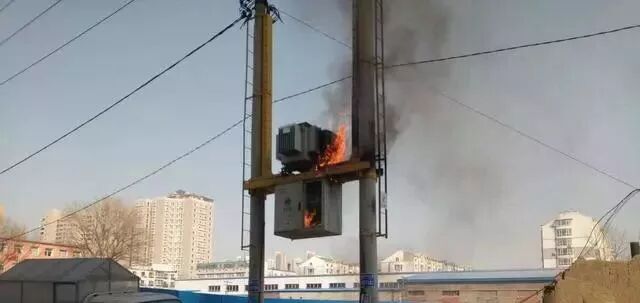

當硅鋼片表面上的絕緣漆因運行年久，絕緣自然老化或傷損后，將產生很大的渦流損耗，導致鐵心局部發熱，使高低繞組溫升加劇，鐵心絕緣擊穿，變壓器內部產生爆裂聲響，最終造成變壓器繞組絕緣擊穿短路而燒毀甚至爆炸。

可再生硅鋼片為何行情火暴

自2004年以來，國內電力建設高速增長。截至2007年底，全國發電裝機容量達到71329萬千瓦，同比增長14.36%，其中水電達到14526萬千瓦，占20.36%，火電裝機達55442萬千瓦，占77.73%，核電達885萬千瓦，同比增長29.2%，并網風電設備容量達到403萬千瓦，同比增長94.4%。

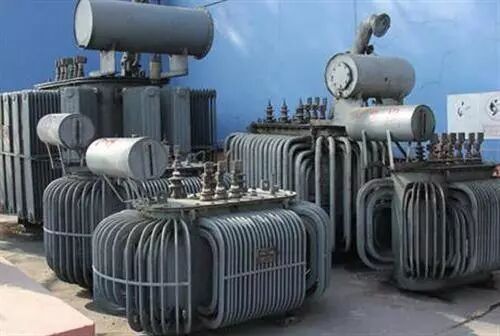

報廢變壓器

變壓器產量也迅速增長，據統計，2007年全國變壓器產量為90000萬千伏安，與2006年同期相比增長22.2%，再創歷史新高，直接拉動了對取向硅鋼的需求，并成為全球取向硅鋼供求失衡的最重要因素，最終導致取向硅鋼片的價格大幅上升。

以武鋼產30Q130為例，2004年中期市場流通價格約在15000元/噸，2004年年底就達到了30000元/噸，2005年3月份市場價達到了歷史最高價40000元，而此時武鋼的出廠價則為18800元/噸。

武鋼集團

為了保障國內變壓器行業良好發展，武鋼改變銷售體制，直接向各變壓器廠商供貨。但2005年二季度其價格直接上漲至27500元/噸，2006～2007年其出廠價穩定在35000～36000元/噸（均為含稅價）。

2006年3月份為32573.97元/噸，2007年3月份HiB取向硅鋼30Q130出廠價格為35147.97元/噸，較上年同期上漲2574元，而這一年的市場價格維持在盤整之中，到2008年3月份出廠價格卻漲到了驚人的38189.97元/噸，市場流通價格再次超過40000元/噸，三年時間每噸取向硅鋼凈漲了20000元。

國外企業的價格也呈現類似走勢，如俄羅斯NLMK集團的取向硅鋼離岸價格就從2006年一季度的2860美元/噸上升至2007年二季度的3495美元/噸，上漲了22%，但考慮到人民升值因素，實際國內企業的成本上漲幅度約為16%。

2007年全球取向硅鋼產量將較2006年增加約23萬噸，但仍不能夠滿足市場需求。

展望2008年，電工行業將會保持平穩較快的增長態勢，據中國電器工業協會預計，2008年變壓器產量將完成110000萬千伏安，預計同比增長22%。

通過研究國內取向硅鋼表觀消費量及變壓器產量，我們?cè)噲D尋求兩者之間的關系，不難看出取向硅鋼仍是賣方市場。現在，我們需要介紹另一種取向硅鋼的來源渠道——油片，而這個來源并未統計到正式的進口渠道之內，但其實際規模對國內取向硅鋼市場的影響不容忽視。

可再生硅鋼片加工主要分布區，其來源、產量、加工方式、鐵心流向

2004年以來，因取向硅鋼資源緊缺、價位攀升，變壓器的生產成本急劇增加，一些中小變壓器廠開始尋找可以降低成本的可再生資源，致使不太景氣的進口油片經營活動開始興旺起來。

可再生硅鋼片的市場分布區域

廣東省清遠、佛山，江蘇省無錫、姜堰，浙江省臺州，福建省賽歧，河北省保定等地是油片加工的主要市場。

我國地圖

10年前以廣東省清遠、佛山，浙江省臺州為主的地區對國外進口報廢變壓器或電機進行拆卸，陸續形成可再生硅鋼片集散地，此后部分浙江商人北上在江蘇省無錫、泰州建立銷售網點并逐步形成加工產業。

在河北省保定地區以變壓器產業為核心的供應商也看準商機，利用“油片”為地方企業加工配套電力變壓器鐵心無疑是近水樓臺。

廣東省清遠、佛山，江蘇省無錫、泰州是利用油片制造環型鐵心、電力變壓器鐵心的主要加工地區。浙江省臺州，河北省保定、石家莊等地主要利用油片加工電力變壓器鐵心。

河北省保定、石家莊更是利用三角片拼接電力變壓器鐵心的重災區。福建省賽岐、江蘇省姜堰主要是將油片或三角片沖制EI片或F片。

可再生硅鋼片來源、產量

自2004起歐美、日本向中國輸出的可再生硅鋼片每年遞增，加上國內淘汰的變壓器拆卸出的硅鋼片再次利用，以上地區2006年再生取向硅鋼的供應量就達到了6~7萬噸。

雖然這些油片僅供中小變壓器使用，但其數量占到國內市場需求的約12%。像中變金屬、萬興隆金屬等公司每年拆卸量就達幾萬噸硅鋼片，2007年的供應量更是成倍的增長，龐大的需求市場及較高的利潤使全球各地的可再生硅鋼片集中向中國供應。

可再生硅鋼片加工方式

可再生硅鋼片主要用于卷繞鐵心的加工（如音響變壓器中的環型鐵心、電源變壓器使用的CD、SD型鐵心）和EI型沖制以及電力變壓器鐵心的裁切。

三角料拼接電力變壓器鐵心是將不同大小的三角料經裁切成一定的尺寸后，將多片拼接成一張條片，整個鐵心是由無數個三角片拼裝而成。

可再生硅鋼片的加工利潤

據市場調查，2004年以前可再生硅鋼片加工因原材料價格低，加工成品利潤相對較低。自2004年年底原材料價格暴漲，使部分可再生硅鋼片貿易商一夜暴富，庫存再生材料利潤成倍增長。

同時，他們看到更大的商機，不再單純的供應材料而是轉型加工產品，原本每噸不足萬元的“油料”經加工成變壓器鐵心后可以賣到每噸兩萬多元甚至3萬，加工后的邊角余料每噸還可以賣4、5仟元。

由于該產業的暴利使原來只是變壓器廠的廢料和報廢變壓器拆出的油片價格逐年上漲，可再生硅鋼片材料成為搶手貨，電力變壓器鐵心使用新料成本大，加上近年銅材價格居高不下，很多變壓器廠選用可再生硅鋼片鐵心來降低產品成本。

加工的高利潤致使一些鐵心生產企業不惜高價爭奪再生資源，致使價格不斷攀升，爭奪進入白熱化。

大量的可再生硅鋼片材料被加工成電力變壓器鐵心，使加工環型鐵心和EI片產品的企業無法經營下去，嚴重影響了市場經營秩序，擾亂了市場正常運轉，造成許多企業面臨停產或即將關閉。

可再生硅鋼片鐵心流向

可再生硅鋼片加工成電力變壓器鐵心的主要使用者是一些小型電力變壓器生產企業。這類可再生硅鋼片鐵心多被用于電壓等級35千伏及以下、容量6300千伏安以下的中小型油浸式電力變壓器以及中小型干式電力變壓器等。

也有部分高牌號的可再生硅鋼片被應用到電壓等級較高的電力變壓器。以三角片和油片加工的EI片和C型、環型鐵心被廣泛應用于電表變壓器、控制變壓器、電源變壓器等。

再生鐵心制造的變壓器能通過鑒定并獲得入網許可？是否鑒定體系存在漏洞？

許多變壓器生產企業其產品通過了國家變壓器質量監督檢驗中心的鑒定和認證，獲得了某某省農網電器產品入網許可證等，但或許其在產品鑒定時使用好的材料制造樣機以便獲得入網許可，而實際操作過程中卻偷工減料、以次充好。

因此，建議相關部門今后對接入公用電網的電力變壓器生產企業增加鐵心材料來源監控，對使用不符合鐵心生產的再生材料變壓器禁止入網，在源頭上堵住劣質電力變壓器產生的安全隱患。

同時也希望國家有關部門對電力變壓器實行召回制度，凡是因變壓器產品質量問題造成的電網中斷或人員傷害及財產損失，由變壓器生產企業全責承擔并召回所有同型號變壓器產品進行檢測。國家電監會應盡快制定出相應的召回應急制度。

對于變壓器用戶來說，要購買注冊廠家且型號規范的變壓器產品。變壓器生產企業也應該具備承擔社會責任的意識，主動實行產品召回制。

強烈呼吁重視農村電網安全

農網改造遺留問題多，網絡自身安全隱患、缺陷突出。就變壓器而言，幾乎自2005年以后配備于農村電網的變壓器大部分是由再生油片鐵心或三角片拼接鐵心組裝的。

這類變壓器等于給農村電網安裝了無數個不定時炸彈。農村配電網中的變壓器絕大部分裝置在村鎮道路旁或集鎮人行道邊，發生線路短路或者事故時，無法自動斷電，要么導致用電設備燒毀，要么是變壓器燒毀，一旦發生爆炸很容易造成路過人員傷害，嚴重的會導致多人傷亡。

而尤為值得注意的是隨著農村居民生活的改善，電力負荷也逐年增加，特別夏季是用電高峰，環境溫度高，電力負荷大，電力變壓器隨時都有引爆的可能，遺留了太多的安全隱患。

隨著國家對農村基礎設施方面的投入不斷加大，農網電力系統安全管理水平的不斷提高。

國家電力監管委員會應該建立完善的農網監管制度，以保障農網安全，切實提高農村安全用電水平，使廣大農村用上安全電、放心電，推進社會主義新農村建設。

來源：變壓器科技信息網
