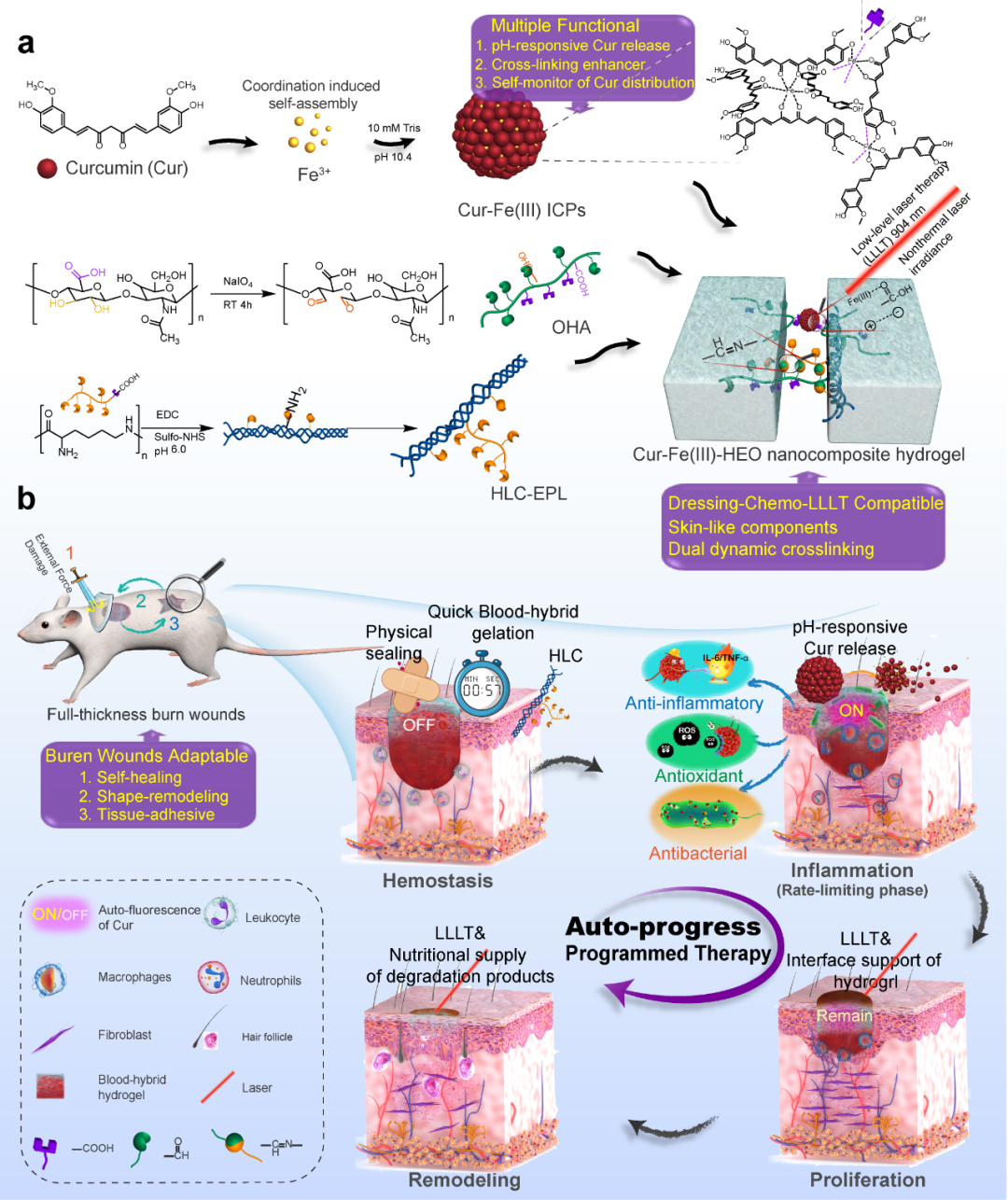

圖1. （a）超小配位聚合物納米藥物水凝膠復合敷料的制備示意圖；（b）基于納米復合水凝膠敷料的燒燙傷創面程序化治療。

西北大學范代娣教授團隊首次提出了敷料管理-化療-低強度高脈沖非熱輻射激光治療 (LLLT) 的聯合治療新策略，并為此設計了一種高度集成且結構簡單的超小納米藥物復合水凝膠傷口敷料。這種納米復合水凝膠由氧化透明質酸、ε-聚賴氨酸接枝的類人膠原蛋白和姜黃素-Fe(III) 無限配位聚合物納米藥物 (Cur-Fe(III) ICPs），通過亞胺鍵和納米顆粒-聚合物相互作用進行雙重動態交聯而成。無載體和超小 (9.14 ± 1.25 nm) Cur-Fe(III) ICPs 具有極小的光散射和光吸收，這使得載藥后的水凝膠依然具有良好的透光性（>90.1%）；具有傷口炎性期微環境響應性的藥物釋放，這使得自動級聯的炎性期特異性治療得以實現；具有藥物釋放前后的“關-開”式熒光變化，這使得傷口愈合過程中的化學藥物治療可進行可視化監控；具有豐富的表面動態交聯位點，這使得納米復合敷料可在 10 分鐘內實現了 84.6% 的交聯重建效率，從而使其更適應燒傷。這種超小的、微環境響應性納米藥物復合水凝膠的構建為設計透明的快速自愈合水凝膠傷口敷料提供了一種新策略。

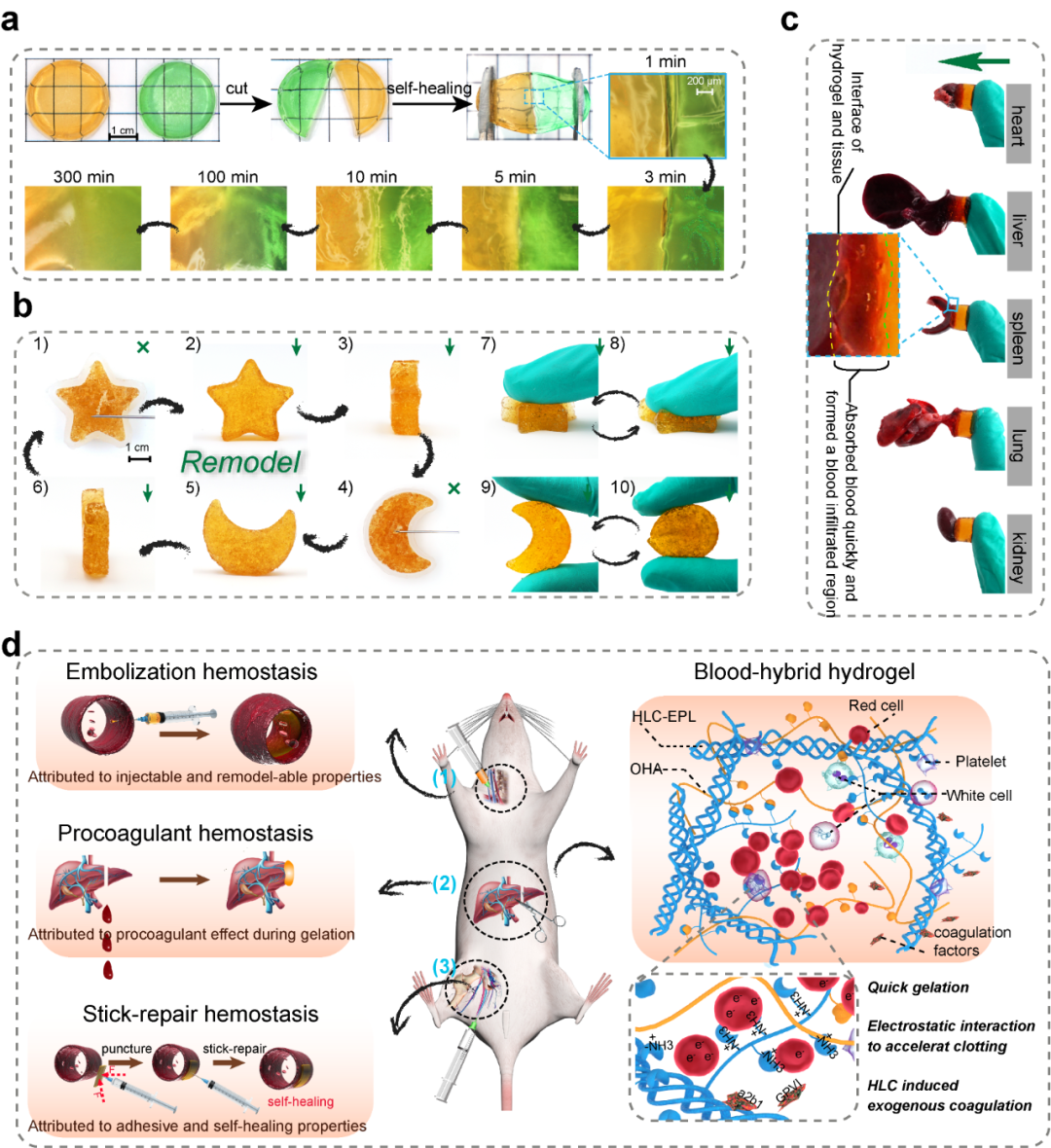

圖2. （a）水凝膠的宏觀和微觀自愈過程；（b）水凝膠的可注射和可重塑性能；（c）水凝膠對大鼠器官的粘附;（d）三種止血模式的示意圖。

該水凝膠傷口敷料的快速原位成膠、高透明、自熒光監控下的pH 響應性藥物釋放和高度的燒燙傷傷口適應性（形狀重塑、自愈和組織粘附）等特性，使得敷料管理-化療-LLLT聯合治療得以在該敷料系統中兼容。在該治療策略下程序化療效通過止血期即時發生的物理封閉作用和HLC-EPL固有的內源性促凝活性實現；炎癥期Cur-Fe(III)ICPs的pH響應性化療；增殖和重塑中時空可控的低強度高脈沖激光治療實現。動物實驗結果表面全層燒傷創面的閉合時間從21天大縮短到9天，皮膚結構的重建加速。可見，基于這一高效納米復合水凝膠系統的、程序化的敷料-化學-LLLT聯合治療為未來的燒燙傷治療提供了新的思路。

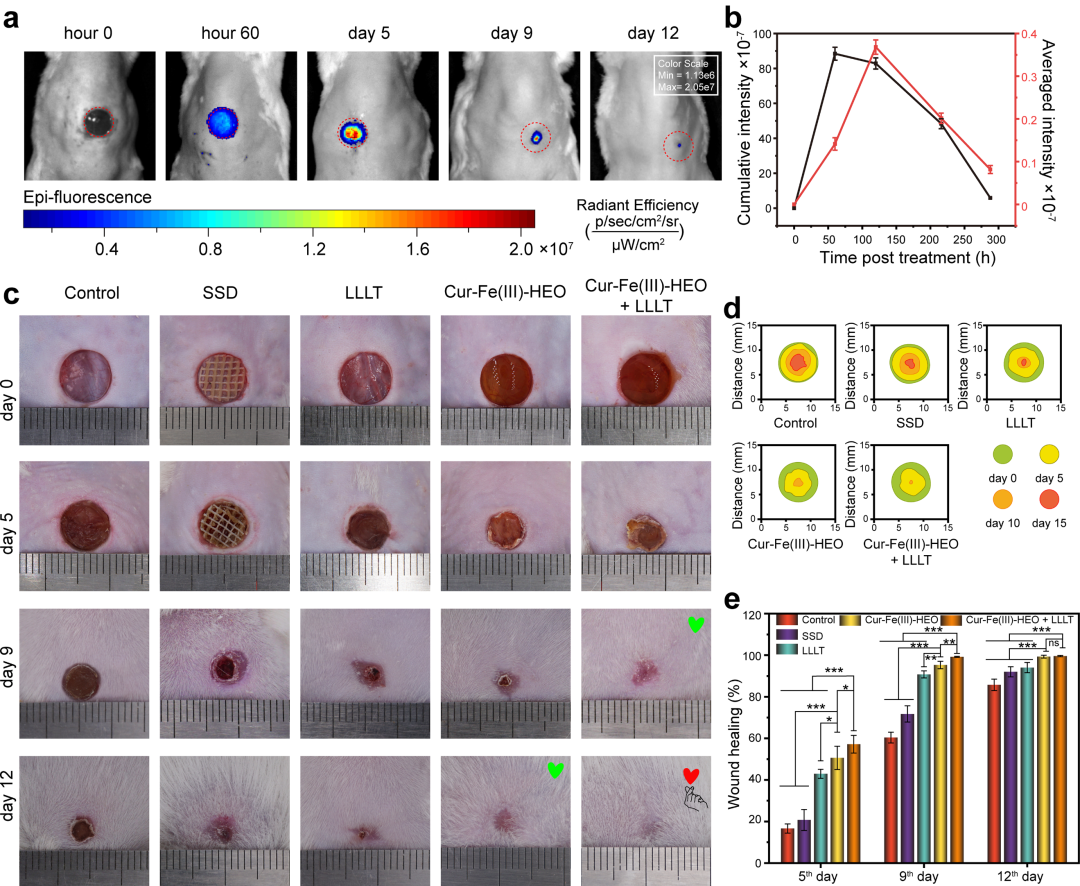

圖3. 體內藥物釋放和促傷口愈合功效（a，b）自熒光監控下的藥物釋放和分布；（c-e）再上皮化軌跡分析。

以上相關成果發表在《Chemical Engineering Journal》上。論文的通訊作者為范代娣教授，第一作者為西北大學化工學院申世紅博后。

論文鏈接：

https://doi.org/10.1016/j.cej.2021.130610

相關進展

西北大學范代娣教授課題組：治療動態燙傷創面愈合的物理化學雙交聯多功能水凝膠

上海硅酸鹽所常江研究員團隊與上海營養與健康所楊黃恬研究員團隊合作SA：鍶離子水凝膠治療心肌缺血/再灌注損傷方面取得新進展

西工大張秋禹教授課題組：可注射氧化還原和光響應MnO2復合水凝膠用于同時治療黑色素瘤和耐藥菌感染皮膚損傷修復

浙江大學高建青教授課題組在干細胞外泌體復合水凝膠局部埋植用于脊髓損傷治療上取得新進展

浙大歐陽宏偉教授與華理朱麟勇教授《Nat. Commun.》研發能夠在數秒內完全止住大動脈損傷和心臟穿透傷大出血的仿生水凝膠材料
