《Macromolecules》 廣工高粱/華工孫尉翔/施雪濤:短烷基側(cè)鏈的長(zhǎng)度對(duì)疏水締合水凝膠相分離結(jié)構(gòu)和動(dòng)力學(xué)的影響

摘要

相分離在增韌水凝膠中起著至關(guān)重要的作用。因此,調(diào)節(jié)相分離結(jié)構(gòu)對(duì)于理解相分離水凝膠的增韌機(jī)制至關(guān)重要。當(dāng)前的合成策略通常對(duì)相分離結(jié)構(gòu)提供有限的控制。最近,廣東工業(yè)大學(xué)高粱副教授,華南理工大學(xué)孫尉翔副研究員/施雪濤教授團(tuán)隊(duì)將短烷基側(cè)鏈修飾的水凝膠庫(kù)制作為模型相分離水凝膠,以研究短烷基側(cè)鏈對(duì)相分離結(jié)構(gòu)、表觀力學(xué)和動(dòng)力學(xué)的長(zhǎng)度影響。短烷基鏈改性聚合物從高濃度溶液中經(jīng)歷蒸氣誘導(dǎo)相分離并聚結(jié)成連接良好的富含聚合物的相。隨著側(cè)鏈長(zhǎng)度的增加,由于疏水相互作用增強(qiáng),富含聚合物的區(qū)域變厚。

《Macromolecules》 廣工高粱/華工孫尉翔/施雪濤:短烷基側(cè)鏈的長(zhǎng)度對(duì)疏水締合水凝膠相分離結(jié)構(gòu)和動(dòng)力學(xué)的影響的圖1

流變學(xué)表明,較長(zhǎng)的烷基側(cè)鏈會(huì)導(dǎo)致較高的“玻璃化”轉(zhuǎn)變溫度和較慢的動(dòng)力學(xué)。然而,通過(guò)將小變形特性(線性流變學(xué))和大變形特性(拉伸行為)的拉伸速率和溫度相關(guān)性相關(guān)聯(lián),團(tuán)隊(duì)發(fā)現(xiàn)無(wú)論側(cè)鏈的長(zhǎng)度如何,當(dāng)拉伸時(shí)水凝膠變得堅(jiān)韌和堅(jiān)固。測(cè)試溫度接近玻璃化轉(zhuǎn)變溫度或拉伸速率匹配中頻區(qū)域的弛豫時(shí)間。在這項(xiàng)工作中獲得的凝膠的強(qiáng)度和韌性是相分離和玻璃化轉(zhuǎn)變的綜合作用。

《Macromolecules》 廣工高粱/華工孫尉翔/施雪濤:短烷基側(cè)鏈的長(zhǎng)度對(duì)疏水締合水凝膠相分離結(jié)構(gòu)和動(dòng)力學(xué)的影響的圖2

這項(xiàng)工作闡明了相分離水凝膠中機(jī)械元件的設(shè)計(jì)原則。相關(guān)論文以題為Length Effects of Short Alkyl Side Chains on Phase-Separated Structure and Dynamics of Hydrophobic Association Hydrogels發(fā)表在《Macromolecules》上。

圖解

Cn-0.5的合成及拉伸性能

《Macromolecules》 廣工高粱/華工孫尉翔/施雪濤:短烷基側(cè)鏈的長(zhǎng)度對(duì)疏水締合水凝膠相分離結(jié)構(gòu)和動(dòng)力學(xué)的影響的圖3

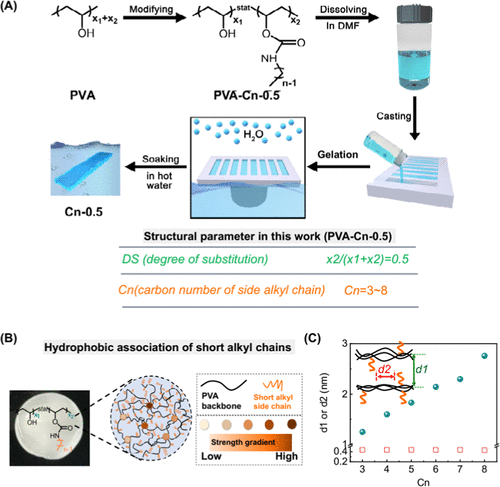

圖 1. Cn-0.5 的合成。

《Macromolecules》 廣工高粱/華工孫尉翔/施雪濤:短烷基側(cè)鏈的長(zhǎng)度對(duì)疏水締合水凝膠相分離結(jié)構(gòu)和動(dòng)力學(xué)的影響的圖4

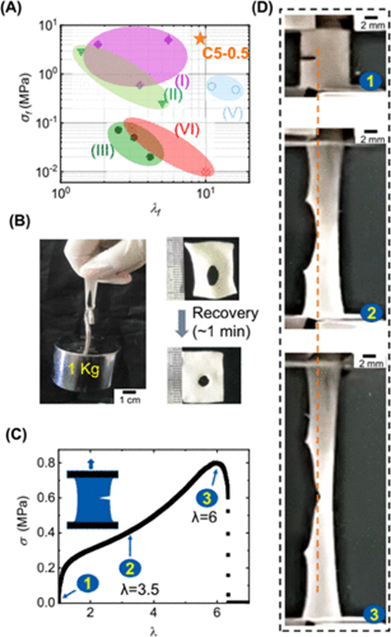

圖 2. Cn-0.5 的拉伸行為。(A) 一些最先進(jìn)的堅(jiān)韌水凝膠之間的斷裂應(yīng)力 (σf) 和斷裂拉伸 (λf) 圖中的比較圖。(I) 納米晶 PVA 水凝膠(例如,干退火和浸泡處理的 PVA);(II, III) 半結(jié)晶水凝膠;(VI) 具有短烷基側(cè)鏈的常規(guī)疏水水凝膠;(39,40) 和 (V) 氟辛烷改性水凝膠。(B) 實(shí)驗(yàn)圖像表明 C5-0.5 可以承受載荷并且大變形可以在環(huán)境條件 (27°C) 下在 1 分鐘內(nèi)自發(fā)恢復(fù)。(C) 缺口 C5-0.5 的應(yīng)力-應(yīng)變曲線。(D) 裂紋擴(kuò)展過(guò)程的實(shí)驗(yàn)圖像(0.17 s–1 和 27 °C)。

Cn-0.5中的相分離

《Macromolecules》 廣工高粱/華工孫尉翔/施雪濤:短烷基側(cè)鏈的長(zhǎng)度對(duì)疏水締合水凝膠相分離結(jié)構(gòu)和動(dòng)力學(xué)的影響的圖5

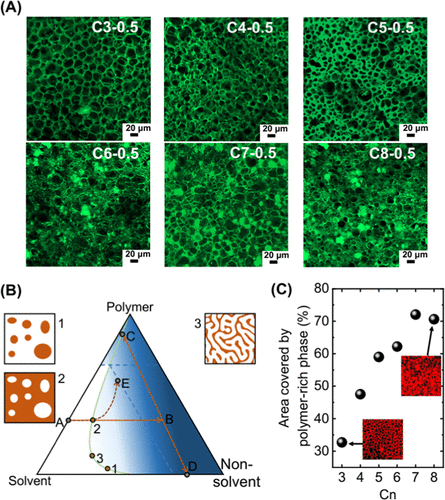

圖 3. Cn-0.5 的相分離。(A) Cn-0.5 的共聚焦顯微鏡圖像;為了可視化富含聚合物和富含水的區(qū)域的對(duì)比度,熒光染料 (5-DTAF) 用于標(biāo)記 Cn-0.5 中殘留的 -OH 基團(tuán)。(B) 聚合物-溶劑-非溶劑三元相圖,顯示分相線(綠色實(shí)線)、“玻璃狀”區(qū)域(帶虛線邊界的藍(lán)色梯度區(qū)域)、分相的平衡路線(橙色實(shí)線箭頭)和實(shí)際組成 富含聚合物相的路徑(棕色虛線箭頭)。插圖數(shù)字表示取決于相分離路線的富含聚合物的相(橙色)的三種形態(tài)。(C) 由富聚合物相覆蓋的總橫截面積,這是使用 ImageJ 軟件估計(jì)的;插圖中的紅色表示 C3-0.5 和 C8-0.5 的覆蓋區(qū)域。

富含聚合物相的玻璃狀狀態(tài)

《Macromolecules》 廣工高粱/華工孫尉翔/施雪濤:短烷基側(cè)鏈的長(zhǎng)度對(duì)疏水締合水凝膠相分離結(jié)構(gòu)和動(dòng)力學(xué)的影響的圖6

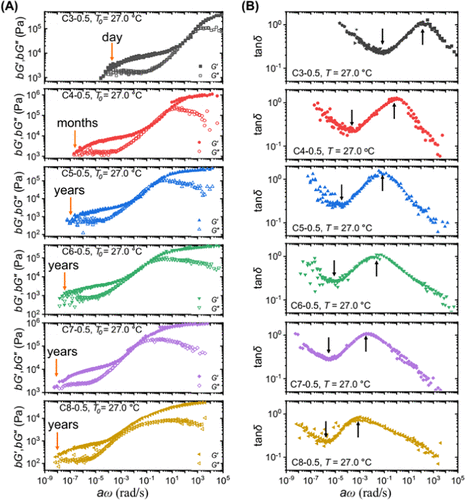

圖 4. 時(shí)間-溫度疊加。(A) 由頻率中獲得的儲(chǔ)能模量 (G') 和損耗模量 (G") 值的時(shí)間-溫度疊加處理制備的儲(chǔ)能模量 G'(實(shí)心方塊)和損耗模量 G"(未填充方塊)的主曲線-色散測(cè)試 [頻率 (ω) = 628 至 (6.28 × 10–3) rad s–1],施加的應(yīng)變?yōu)?0.1%。(A) 中的插圖數(shù)是流動(dòng)轉(zhuǎn)變的估計(jì)弛豫時(shí)間 Cn-0.5;(B) 損耗因子 tanδ 遵循時(shí)間-溫度疊加原理。參考溫度 T0 為 27 °C。向上和向下箭頭分別表示 tanδ 值的最大值和最小值。

《Macromolecules》 廣工高粱/華工孫尉翔/施雪濤:短烷基側(cè)鏈的長(zhǎng)度對(duì)疏水締合水凝膠相分離結(jié)構(gòu)和動(dòng)力學(xué)的影響的圖7

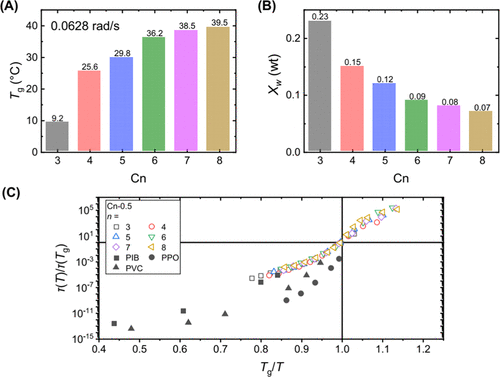

圖 5. Cn-0.5 的特征時(shí)間和玻璃化轉(zhuǎn)變。(A) Cn-0.5 的玻璃化轉(zhuǎn)變溫度 (Tg) 值。Tg 是從動(dòng)態(tài)模量熱譜中 tanδ 曲線的峰值估計(jì)的。(B) Cn-0.5 水凝膠的富含聚合物相中水的重量斷裂。(C) 該工作的 Cn-0.5 的 Angell 繪圖以及 PIB、PPO 和 PVC 的報(bào)告數(shù)據(jù)。

《Macromolecules》 廣工高粱/華工孫尉翔/施雪濤:短烷基側(cè)鏈的長(zhǎng)度對(duì)疏水締合水凝膠相分離結(jié)構(gòu)和動(dòng)力學(xué)的影響的圖8

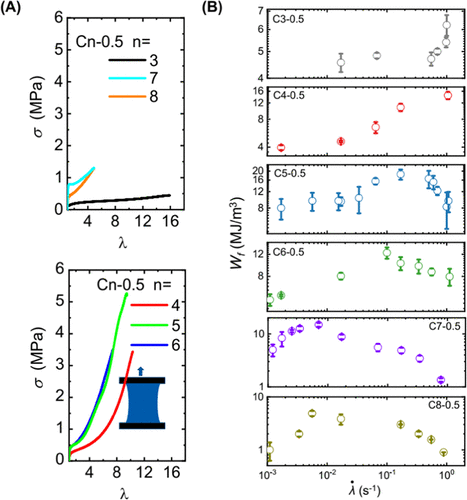

圖 6. Cn 對(duì)韌性的影響:(A)Cn-0.5 的代表性單軸拉伸曲線拉伸試驗(yàn)(測(cè)量標(biāo)稱應(yīng)力 (σ) 與單軸伸長(zhǎng)率 (λ));(B) 在不同拉伸速率下測(cè)量的 Cn-0.5 斷裂 Wf 處的 Cn 相關(guān)總功。在測(cè)試過(guò)程中,將樣品浸入 27 °C 的水中。通過(guò)對(duì) Cn-0.5 的應(yīng)力-伸長(zhǎng)率 (σ-λ) 曲線下的面積進(jìn)行積分來(lái)評(píng)估韌性。

《Macromolecules》 廣工高粱/華工孫尉翔/施雪濤:短烷基側(cè)鏈的長(zhǎng)度對(duì)疏水締合水凝膠相分離結(jié)構(gòu)和動(dòng)力學(xué)的影響的圖9

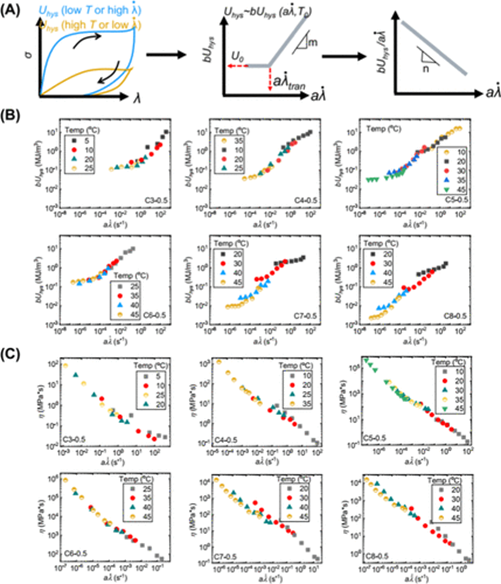

7. Cn-0.5 在大變形下的能量耗散。(A) Cn-0.5 在大變形下的能量耗散的時(shí)間-溫度等效性。(B) 構(gòu)建的(B) Uhys(C)Uhys/λ?(粘度)相對(duì)于拉伸速率的主曲線,分別使用從線性流變學(xué)確定的相同位移因子 a b。參考溫度 T0 27 °C

總結(jié)

總之,制造了具有各種烷基側(cè)鏈長(zhǎng)度的 Cn-0.5 族。多種拉伸行為和顯式分子結(jié)構(gòu)的結(jié)合使 Cn-0.5 成為研究微觀結(jié)構(gòu)和機(jī)械行為之間潛在聯(lián)系的有效模型系統(tǒng)。主要結(jié)論如下。

在 Cn-0.5 水凝膠中,PVA-Cn-0.5 從高度濃縮的 PVA-Cn-0.5/DMF 溶液中相分離并粗化為連接良好的富含聚合物的相。由于更強(qiáng)的疏水相互作用,水凝膠中較長(zhǎng)的側(cè)鏈促進(jìn)了更厚和更密的網(wǎng)絡(luò),因此與具有短側(cè)鏈的對(duì)應(yīng)物相比,分層更快。

烷基側(cè)鏈的額外鏈間締合使 Cn-0.5 中的富含聚合物的相成為比普通線性聚合物更強(qiáng)的玻璃狀域。因此,富含聚合物的相控制著 Cn-0.5 水凝膠的動(dòng)力學(xué)。Cn 以比鏈段運(yùn)動(dòng)大得多的長(zhǎng)度尺度(和更長(zhǎng)的時(shí)間尺度)影響富含聚合物的相的動(dòng)力學(xué)。

Cn-0.5 的循環(huán)滯后形成大變形,可以與線性流變數(shù)據(jù)很好地相關(guān),表明應(yīng)變幅度可以與時(shí)間相關(guān)性解耦。無(wú)論 Cn 值如何,當(dāng)拉伸測(cè)試溫度接近其玻璃化轉(zhuǎn)變溫度或拉伸速率與其在中頻狀態(tài)下的松弛時(shí)間相匹配時(shí),Cn-0.5 水凝膠會(huì)變得堅(jiān)韌和堅(jiān)固。


參考文獻(xiàn):

oi.org/10.1021/acs.macromol.1c00471


版權(quán)聲明:「高分子材料科學(xué)」旨在分享學(xué)習(xí)交流高分子聚合物材料學(xué)等領(lǐng)域的研究進(jìn)展。上述僅代表作者個(gè)人觀點(diǎn)。商業(yè)轉(zhuǎn)載,投稿,薦稿或合作請(qǐng)后臺(tái)聯(lián)系編輯。感謝各位關(guān)注!

登錄后免費(fèi)查看全文
立即登錄
App下載
技術(shù)鄰APP
工程師必備
  • 項(xiàng)目客服
  • 培訓(xùn)客服
  • 平臺(tái)客服

TOP
