我真正學習PLC編程并運用到工程中，用了一個星期。

我們看下圖：

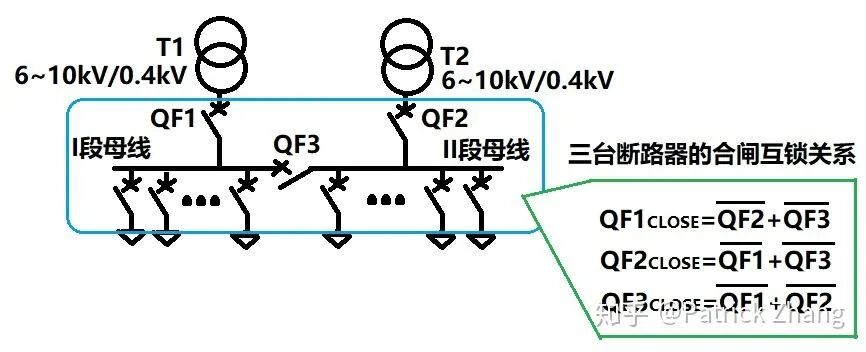

▲圖1：低壓配電系統進線斷路器和母聯（母聯聯絡）斷路器之間的閉合互鎖關系

圖1中，如果電力變壓器T1和T2不能并列運行，則平時它們各自帶各自的母線獨立運行，為全系統供電。當某變壓器發生故障時，該段進線的斷路器開斷，母聯閉合，由另段變壓器提供電能。由于單臺變壓器無法提供雙倍的電能，所以需要有拋負荷的操作。當故障修復后，首先把母聯打開，再把故障段進線閉合，系統又恢復到正常運行狀態。

這就是低壓配電系統的備自投（備用電源自動投退）操作。

對于中壓和高壓配電網來說，備自投是一項很成熟的技術，有專門的控制電路，甚至有專用的設備。但對于低壓配電網，系統各異，往往需要個性化設計。

某年公司接到一批地鐵的訂單，標書中規定必須采用PLC實施邏輯測控，并牽涉到幾十座車站近百套低壓備自投系統的設計和測控。緊接著又接到兩批機場工程的訂單，又有幾十套低壓配電系統備自投的PLC測控要求。

PLC這東西學起來并不難。作為電氣工程師，在學校里大家都學過。但真正遇見實際工程，卻往往束手無策。可見，實際工程與校園學習是兩回事。

對于低壓備自投系統，它有四種控制模式，即手投手復、手投自復、自投手復和自投自復，四種控制模式可通過選擇開關和斷路器狀態來判斷。斷路器的狀態包括運行狀態和保護工作狀態，還有抽出位置和工作位置的監視，這通過斷路器的四種開關量來監視。

公司接到訂單后，大家都忙于各自的工作，于是就把PLC編程的工作推給我了。

我首先閱讀PLC的編程資料。這些資料不是書店里的書籍，而是PLC廠家專門配套的有關PLC產品的編程手冊，以及硬件結構說明。通過閱讀，再加上手邊有全套實物可供研究，我用了大約2個小時，把PLC的編程基本上給摸透了。

我發現，最難的并不是PLC編程，而是要構造出測控對象的具體控制模式。

我開始按常態設計，非常類似校園里的編程，但很快就發現系統不穩定。中午吃飯時，和幾位同事聊天，突然想到能不能用狀態來切換？我起身離去，同事們還給驚了一下，不知發生了什么事。

我考慮的狀態是這樣的：

第一個狀態，所有斷路器均打開，我用STATE1表示；第二個狀態是1段進線斷路器閉合，我用STATE2表示。正常運行狀態是STATE4，即兩進線閉合，母聯打開。再加上兩個中間自復狀態，以及變壓器并列狀態（所有斷路器均閉合）。

有了狀態，各個程序段的內部切換就解決了。但狀態的判斷來自各種開關量的輸入，而輸入必須配套防止觸點抖動的消抖程序。所以，程序中就會出現開關量輸入程序段，以及狀態判斷程序段。這兩段程序如下：

開關量輸入程序段：

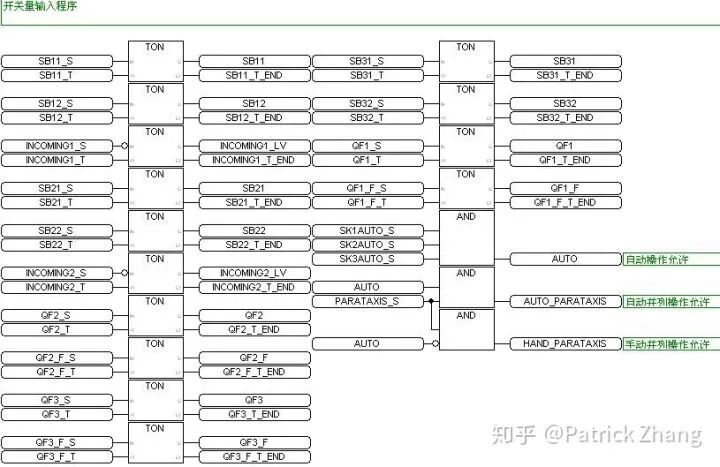

▲圖2：PLC的開關量輸入程序段

圖2中每一個TON都是20毫秒延時模塊，TON左邊的上端就是開關量，它的后綴有S標記，左邊下端是延遲時間的設定值。TON右邊上端是輸出開關量，有F后綴標記，右下方是延遲時間結束標記。

TON模塊符合IEC61131-3標準，是PLC的通用模塊化編程語言圖符。

再看狀態程序段：

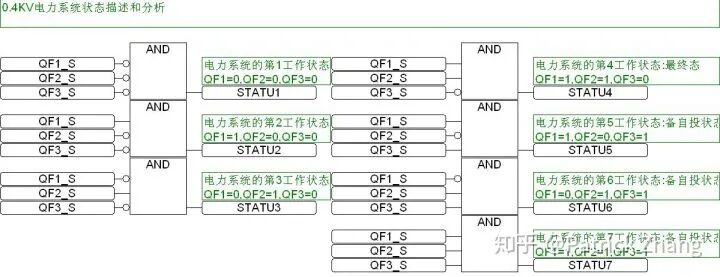

▲圖3：PLC的狀態分析程序段

圖3中用AND（與邏輯）來判斷狀態。其中AND的輸入端有小圓圈的表示信號取反，并且AND還可以添加注釋。

下圖是自投自復操作模式的程序段：

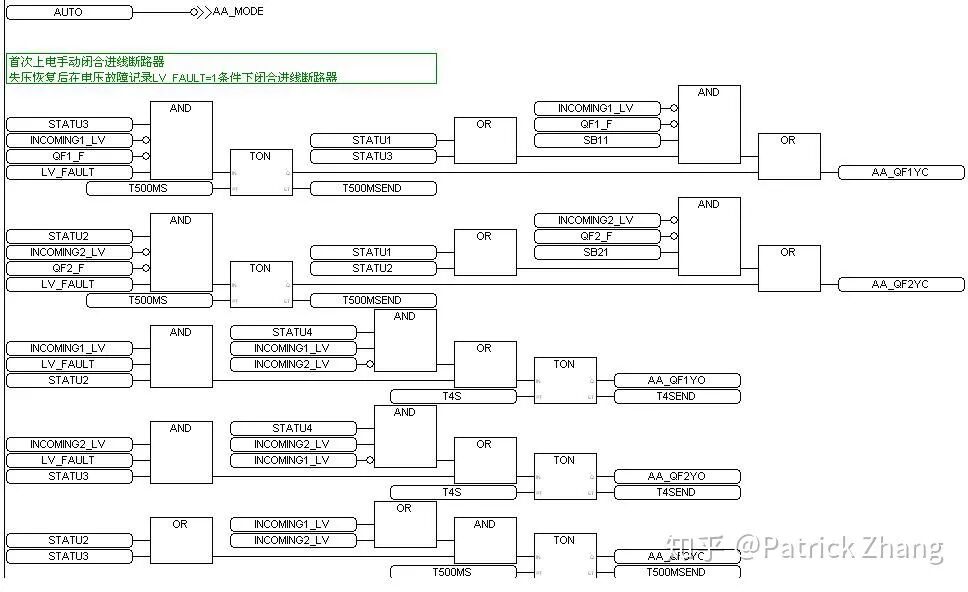

▲圖4：自投自復操作模式程序段1

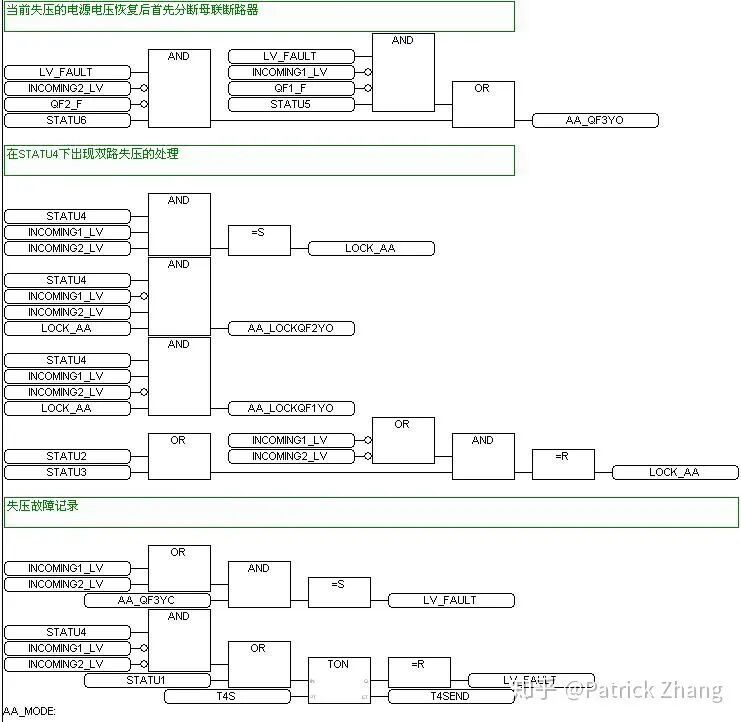

▲圖5：自投自復操作模式程序之2

圖4和圖5是相連的，其中有兩處值得注意：

第一處在開頭，當系統設定為自投自復模式時，通過轉移指令進入到本程序段。程序執行完畢退出后因?yàn)橐廊皇亲酝蹲詮?fù)模式，程序會再次進來，由此形成了自動操作。

第二處是在最后，LV_FAULT是判斷系統處于自復階段還是自投階段的判據。它用一段RS鎖存器來固定。這個判據方法我想了很久，大概用了2天的時間才最后確定下來。

類似地，還有手投手復、手投自復和自投手復等三段程序。這四段程序都采用轉移指令來完成。

程序的最后，還有一段SOE時間標簽程序段，以及RS485/MODBUS-RTU通信程序段。此處忽略。

整個程序有點長，但卻十分規范，且按照流程來寫。容易閱讀，也容易調試。

由于程序與被控對象密切相關，細節我就不講了吧。

這些程序我在一個星期之內全部寫完。半個月后售后服務安裝到現場，工作良好，最后固定成為標準程序。

=======================================

體會是什么？學習PLC并不難，難在具體的工程實踐，難在調動PLC的資源實現完美的控制，這才是最難的。

另外，最好直接采用模塊化編程語言，少用或者不用T形圖為好。

大家用了多長時間呢，歡迎留言評論!
