老電工本以為十分鐘可以解決的故障，愣是查了半小時！
關注本號，分享更多電氣知識技能
沖床啟動不起來，到現場一看，就是用一個接觸器、一個熱繼電器、一個LA4-2H的按鈕，組成的磁力啟動器。“這個好修，十分鐘搞定”在心里想。
按了一下啟動按鈕，果然開不起來。控制電源是從接觸器上取得兩相火線，沒有經過保險。
一相去了啟停開關，回來一根啟動線和一根自鎖線，啟動線進入接觸器線圈的A1接線端子。另一相經過熱繼電器的常閉觸頭，直接進入接觸器的線圈A2接線端子。

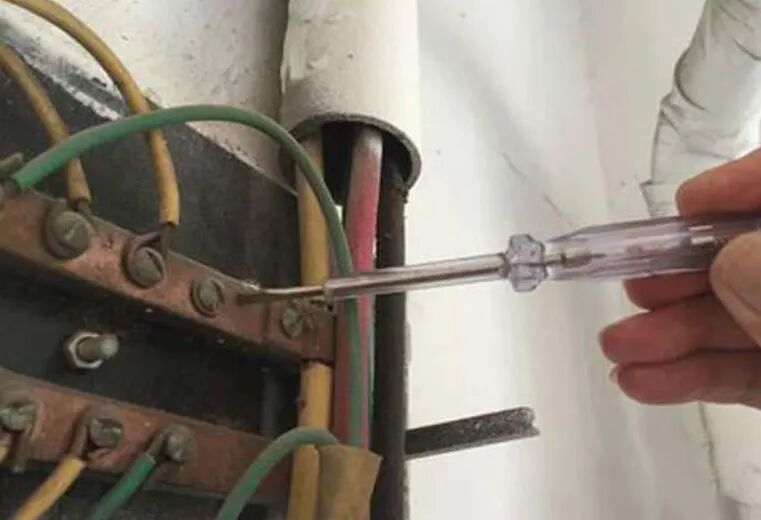

這種情況如果是控制電源缺相，就一定不能啟動。萬用表不在身邊，用氖管電筆測量了一下接觸器上的三相電源。氖管發亮一致，不像是缺相。
這個問題也經常發生。直接把熱繼電器上兩根控制線頭短接起來，還是不能啟動。
熱繼電器的原因排除了。
必須得用萬用表了。把萬用表拿過來，打到交流電壓檔位，把接觸器A2接線端子上的線拆下來，一只表筆接接觸器的啟動線，另一只表筆接控制電源的另一相。按下啟動按鈕，表上顯示400伏。
按鈕沒事，控制電源不缺相。
把萬用表打到電阻檔，測量接觸器的線圈電阻，500歐姆左右，線圈應該是沒有問題的。
線圈控制電壓正常，電阻正常，為啥不吸合呢？

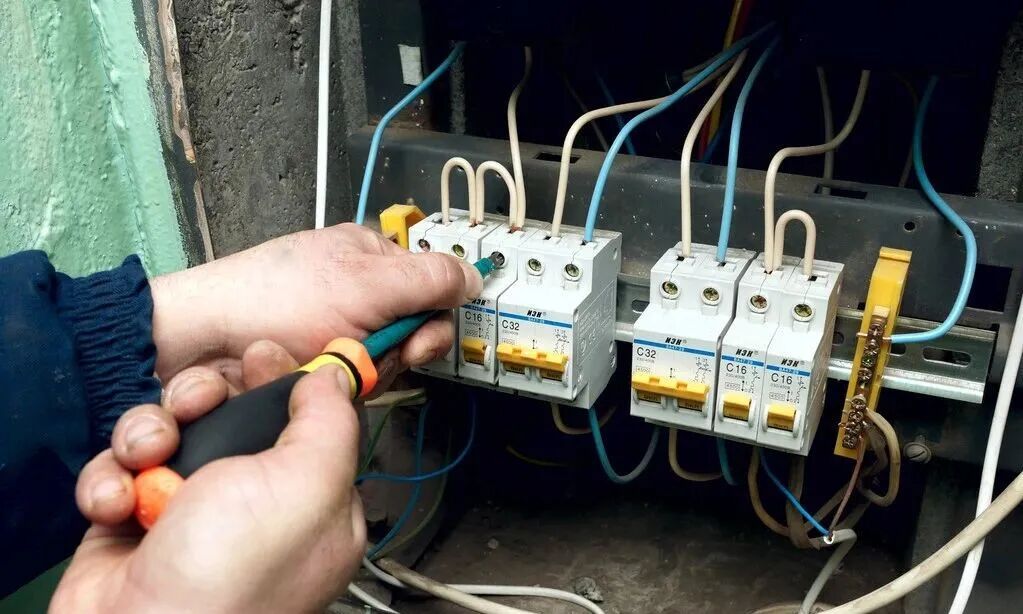

拿萬用表量了一下接觸器上的三相電，兩兩之間都是400伏。又量電源開關的出線側，兩兩之間也都是400伏。
否定了電源開關缺相的可能
“接觸器不像壞了的樣子啊，換一個試試吧？”老板還在堅持。
好吧，換一個，原來的接觸器是CJT1-20系列的，沒有同規格的，換一個CJX10-10的吧，就是安裝孔不一致了，先用一個螺絲固定吧。
接完線上電試驗，問題依舊，還是不吸。
這臺設備和另外一臺設備使用一個電源，前幾天另外那臺設備出現了電源缺相的問題，把那臺設備的電源線接到另一個開關上去了，這臺沖床還是使用的原來的電源”，這時候老板突然這樣說。
恍然大悟，應該是電源的問題。
檢查了一下這路電源的來路，發現有一段是埋在地下的。估計是有接頭氧化或者別的原因導致的一相電源虛接。把沖床的電源線接到一個確認三相電壓正常的空氣開關上再試，啟動正常了。
問題搞明白了，就是電源線的一相虛接。沒有負載的時候，用萬用表測量電壓正常，一旦線路有負載，電壓就達不到了。實在是沒有想到啊。
換上的接觸器因為安裝孔不一致，只用了一個螺栓固定，不是很牢固。又把原來的接觸器再換回去。一頓折騰，計劃十分鐘干完的活，愣是持續了三四十分鐘。
