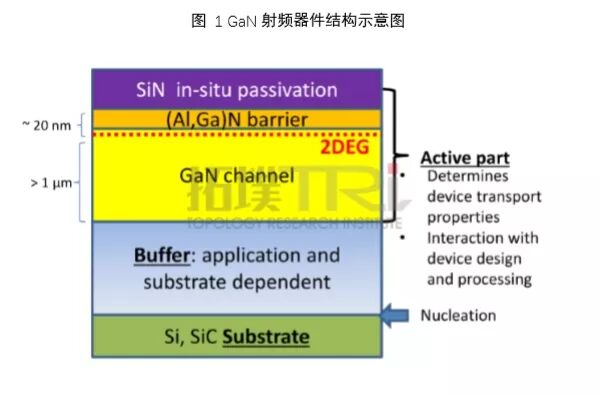

GaN 是屬于異質結 HEMT（High Electron Mibility Transistro），異質結就是利用一種比 GaN 禁帶寬度更高的(Al，Ga)GaN 與 GaN 組合在一起。

由于(Al，Ga)GaN 和 GaN 的異質結存在兩種極化效應：自發極化(RSP)和壓電極化(RPE)，正是由于這兩種極化共同作用，所以在(Al，Ga)GaN 和 GaN 的界面處產生極化靜電荷，從而形成兩維電子氣（2DEG:2-D electron gas)，2DEG 的速度比普通的電子快 2.7 倍，因此其擁有更高的工作頻率。

GaN 器件有 Si 基和 SiC 基兩種，GaN-on-Si 主要應用于電力電子領域，用作高功率開關，GaN-on-SiC 主要應用于射頻領域，主要得益于 SiC 的高導熱率以及低 RF loss，適用于功率較大的宏基站。小基站射頻器件對功率要求較低，GaN-on-Si 有望憑借其低成本的優勢在未來大規模應用。

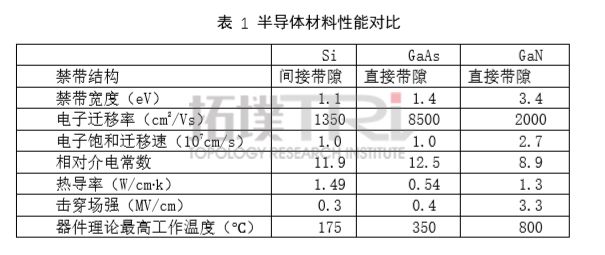

GaN屬于第三代半導體材料，禁帶寬度達到3.4eV，禁帶寬度越大，耐高電壓和高溫性能越好；電子飽和遷移速度達2.7107cm/s，高電子飽和漂移速度與低介電常數的半導體材料具有更高的頻率特性。

GaN的禁帶寬度、電子飽和遷移速度、擊穿場強和工作溫度遠遠大于Si和GaAs，具有作為電力電子器件和射頻器件的先天優勢。GaN器件相比于目前主流技術——GaAs器件和Si基橫向擴散金屬氧化物半導體器件（LDMOS），具有性能優勢。

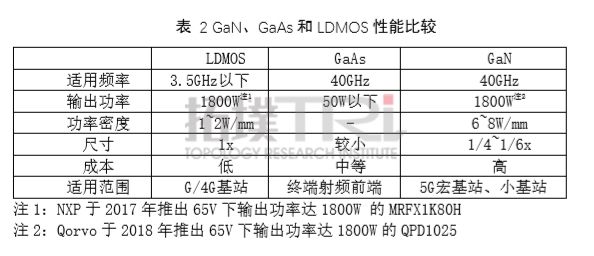

GaAs 材料熱導率較低，散熱較差，GaAs 器件可承受功率較低，低于 50W，則 GaAs 適用于終端射頻前端等小功率市場。LDMOS 器件的缺點是工作頻率存在極限，LDMOS 放大器帶寬會隨著頻率的增加而大幅減少，僅在不超過約 3.5GHz 的頻率范圍內有效，采用 0.25μm 工藝的 GaN 器件頻率可以達到其 4 倍，帶寬可增加 20%，功率密度可達 6~8 W/mm。

GaN 擁有較高的熱導率及電子遷移速度，配合 SiC 襯底，GaN 器件可同時適用高功率和高頻率。目前商用的 GaN 射頻器件工作頻率可達到 40GHz，進入 Ka 波段。
