作為一名HBK的技術工程師，我的日常工作是幫助用戶解決產品使用時遇到的各類問題。

當我在為用戶提供技術支持時，常常遇到對于軟件操作方面的疑問。這一類的問題比較難以口頭回答，且重復性較強，為了讓用戶更方便地根據提示操作，我將這些常見問題的解決方案整理成了文字及截圖的形式，計劃推出一系列的微信文章，希望能有所幫助。

本期的筆記中，我將主要介紹Front-end Setup前端設置的主要功能及各功能操作簡介。

PULSE Front-end Setup和BK Connect Front-end Setup分別是PULSE軟件和Connect軟件安裝后在各自安裝目錄下出現的前端設置軟件，如果PULSE和Connect版本一致，兩個是同一個軟件。

Front-end Setup主要進行數采模塊通道配置、多模塊的同步設置、更新固件，為即將進行的測試做準備工作。

打開前端設置軟件后如圖所示，主要有Configuration、Synchronisation、Firmware三個功能。

01

Configuration

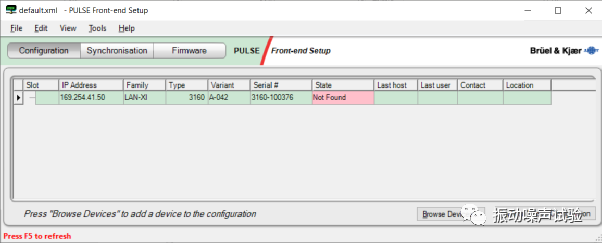

此頁面主要作用是：采集模塊、通道、IP地址的配置，這塊之后用到幾率較高。

主要操作流程：

1. 為采集模塊/機箱供電并通過網線和電腦連接，如果多模塊/多機箱則需要把所有設備通過網線接入交換機（包括電腦）；

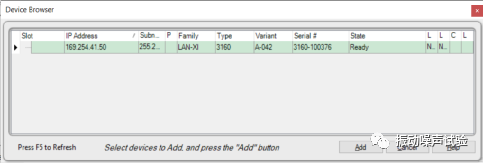

2. 點擊右下角Browse Devices，等待所有采集模塊啟動完畢后選中點擊Add；

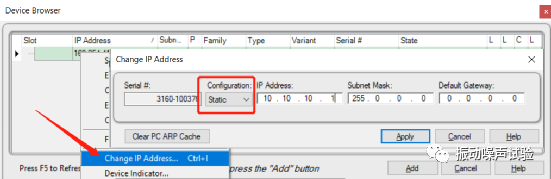

3. 對于LAN-XI硬件默認使用動態IP（DHCP）地址，如果想要更改靜態IP（Static）地址建議在點擊Add之前右鍵識別到的采集模塊點擊Change IP Address，更改IP和子網關掩碼，也可以在Add之后同樣的方式更改；

4. 對于IDAe硬件（3560B/C/D/E）只能使用靜態IP；

需要注意：

• 采集模塊和電腦的IPv4必須保持一致，即要靜態都靜態，要?jiǎng)討B(tài)都動態；

• 采集模塊和電腦的IPv4必須在同一個網段，即前三位一致，最后一位不一樣，子網關掩碼一致。

5. 如有多個模塊通過交換機連接，可通過右擊添加的采集模塊Move up/down來調整采集模塊、也就是通道的先后順序；

6. 點擊Appl y  and Save 退出軟件即可。

02

Synchronisation

此頁面主要作用是：多模塊/機箱之間的同步設置。同步是為了匹配采集模塊間的通道采集精度。

一般來說同步方式以下兩種：

• 針對LAN-XI設備基于IEEE 1588v2精確時鐘同步協議，也稱PTP同步。

• 針對IDAe設備或與LAN_XI混用的IDASync同步。

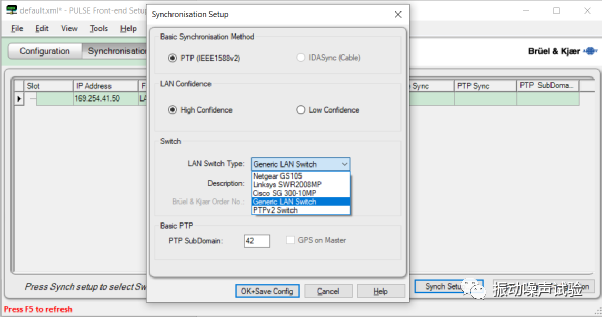

針對LAN-XI設備根據交換機是否支持PTP協議選擇LAN Confidence，如果支持選擇High Confidence，否則選擇Low Confidence。

Switch Type為軟件內置的交換機型號，可找B&K購買對應型號，亦可自己購買選擇通用類型即可。

針對IDAe設備或與LAN_XI混用選擇IDASync同步即可。

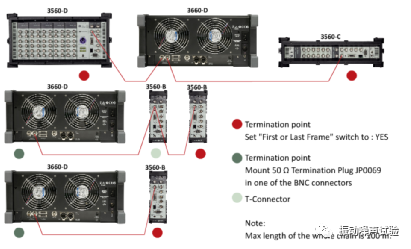

針對此種同步方式幾種常見的連接圖如下：

此種方式需要注意：

• IDAe設備與LAN_XI混用連接最高支持的PULSE版本為18，即從19版本開始不支持此種連接方式

• 只有IDAe設備連接使用最高支持的PULSE版本為22

03

Firmware

此頁面主要作用是更新采集模塊里面的驅動程序。

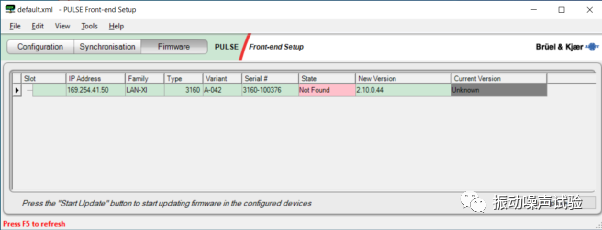

New Version表示當前安裝BKC或PULSE軟件版本所需要的Firmware版本，Current Version表示此采集模塊中已經安裝的版本，可通過Start Update把Current Version更新到軟件版本需要的Firmware版本號。如果多個采集模塊一起使用，推薦所有模塊更新到相同的Firmware版本。

因?yàn)槭菍懭氩杉K內部，所以只需要首次使用設備時更新。

Firmware通過加密算法控制采集模塊的某些采集功能，比如把采集到的數據記錄到采集模塊機身的內存卡（Notar），基于REST和JSON網絡技術的open API編程。

從Firmware版本2.9.0.552開始，免費開放了Notar功能，從Firmware版本2.10.0.344開始，免費開放了open API功能。

最后說明：

如果每次采集采集模塊數量、先后順序沒有改變，F(xiàn)ront-end Setup只需要首次設置，后續不需要再設置。
