點動電路和自鎖電路，可以說是在電工學習當中必須要掌握的，最基本的兩個電路。

而且這兩個電路，在我們的控制當中有著大量的運用。比如說升降平臺，鉆床等等設備當中，用到的都是點動。而自鎖電路在工業控制當中，那就更廣泛了，可以說是無處不在。

這兩個電路，可以說是，所有電路的老祖宗。

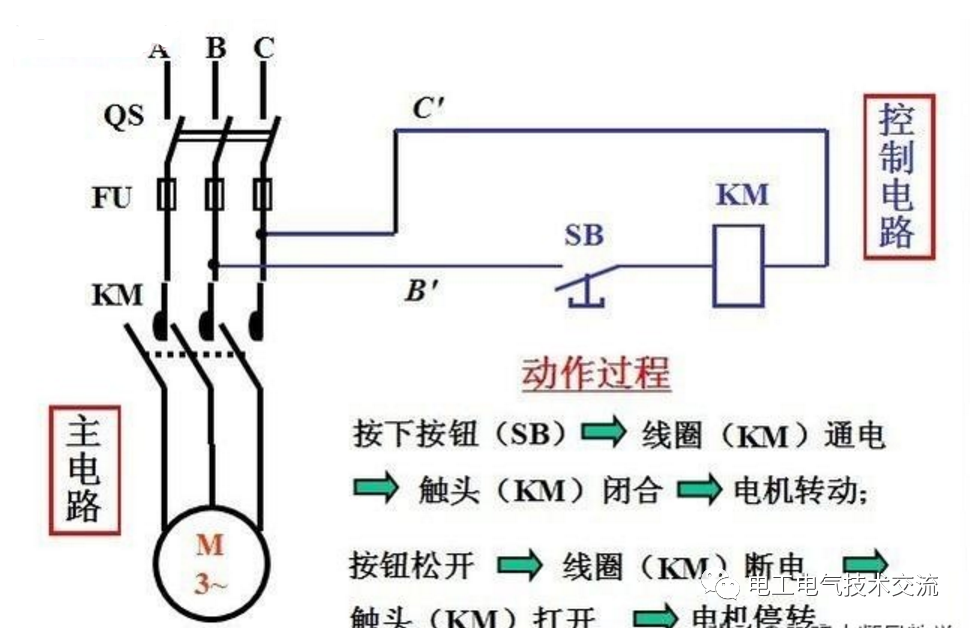

點動電路

學習點動電路，我們需要準備的器件有：一個2P的小型斷路器，一個交流接觸器，一個自復式按鈕（有一對常開觸點）。

第1步，我們先從小型斷路器引出一根線，和按鈕相連，從按鈕出來的一根線，我們接到交流接觸器的線圈。

第2步，從線圈出來的一根線，我們接到2P斷路器的另一個端子。

這樣一個完整的點動電路就完成了，當我們按下按鈕的時候，交流接觸器吸合，當我們松開按鈕的時候，交流接觸器就會恢復原狀。

這樣一個典型的，點動電路就完成了。

其實在點動電路當中，最關鍵的就是，是自復式的按鈕。當我們按下按鈕的時候，電路接通，當我們松開的時候，電路斷開。

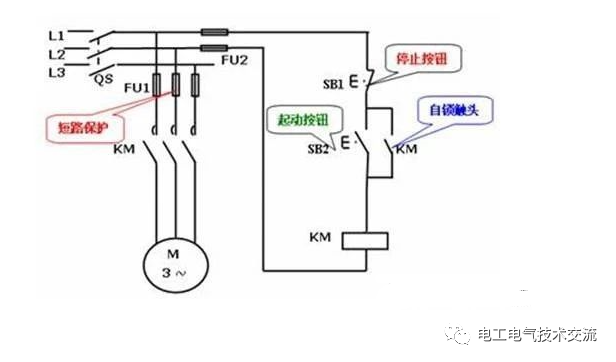

自鎖電路

一個簡單的自鎖電路需要這些器件，一個2P的小型斷路器，一個交流接觸器，兩個自復式按鈕一紅一綠，分別用于停止和啟動。

注意，紅色按鈕是一對常閉觸點，綠色按鈕是一對常開觸點。

第1步，我們從斷路器的一個端子引出一根線，依次把紅色按鈕的常閉觸點，和綠色按鈕的常開觸點，串聯起來。

第2步，從綠色按鈕出來的一根線，我們接到交流接觸器的的線圈，從線圈出來的一根線，我們直接接到斷路器的另外一個端子。

接完之后，這實際上就是一個帶有停止按鈕的電動電路。

要使電路在我們松開啟動按鈕之后，還能保持電路暢通，就必須有另外一條路給交流接觸器的線圈持續供電。

第3步，我們從啟動按鈕的進線端子處引出一根線，接到交流接觸器的常開輔助觸點，從輔助觸點另一個端子出來的一根線，我們接到啟動按鈕的出線端子上。

這樣，當我們按下啟動按鈕的時候，交流接觸器的主觸點和輔助觸點同時閉合，當我們松開啟動按鈕的時候，由于交流接觸器的輔助觸點是閉合的，所以，電流就可以通過輔助觸點到達交流接觸器的線圈，從而維持電源的供給，使交流接觸器線圈所在的電路始終處于通路狀態。

自鎖電路的關鍵點在于交流接觸器的常開輔助觸點，它和啟動按鈕的常開觸點，形成了開關的并聯。
