高壓開關柜廣泛應用于配電系統，作接受與分配電能之用。既可根據運行需要將一部分電力設備投入或退出運行，也可在電力設備發生故障時將故障部分從系統中快速切除，從而保證電網中無故障部分的正常運行，以及設備和運行維修人員的安全。因此，高壓開關柜是非常重要的配電設備，其安全、可靠運行對系統具有十分重要的意義。

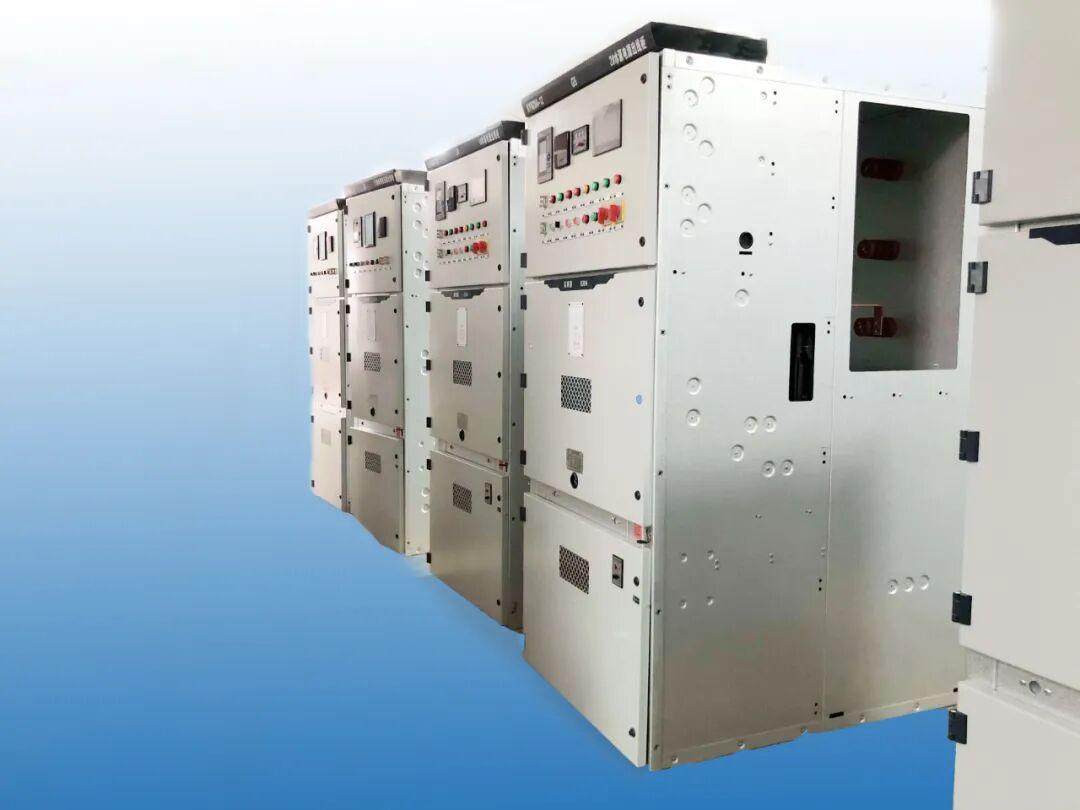

高壓開關柜

開關柜被隔板分成手車室、母線室、電纜室和繼電器儀表室，每一單元均良好接地。

高壓開關柜結構(圖2)

高壓開關柜結構(圖3)

A-母線室

母線室布置在開關柜的背面上部，作安裝布置三相高壓交流母線及通過支路母線實現與靜觸頭連接之用。全部母線用絕緣套管塑封。在母線穿越開關柜隔板時，用母線套管固定。如果出現內部故障電弧，能限制事故蔓延到鄰柜，并能保障母線的機械強度。

B-手車(斷路器)室

在斷路器室內安裝了特定的導軌，供斷路器手車在內滑行與工作。手車能在工作位置、試驗位置之間移動。靜觸頭的隔板(活門)安裝在手車室的后壁上。手車從試驗位置移動到工作位置過程中，隔板自動打開，反方向移動手車則完全復合，從而保障了操作人員不觸及帶電體。

手車(斷路器)室(圖4)

C-電纜室

電纜室內可安裝電流互感器、接地開關、避雷器(過電壓保護器)以及電纜等附屬設備，并在其底部配制開縫的可卸鋁板，以確保現場施工的方便。

D-繼電器儀表室

繼電器室的面板上，安裝有微機保護裝置、操作把手、保護出口壓板、儀表、狀態指示燈(或狀態顯示器)等;繼電器室內，安裝有端子排、微機保護控制回路直流電源開關、微機保護工作直流電源、儲能電機工作電源開關(直流或交流)，以及特殊要求的二次設備。
