1 引言

在還沒有Abaqus, ANSYS, FLAC, UDEC等的Dos操作系統年代,  ADINA是巖土工程領域一個重要的分析工具, 它是最早引入到國內的成熟有限元分析軟件, 當然現在做巖土工程分析很少人再使用它, 不過, ADINA還在不斷發展和壯大. 最新的版本 ADINA V9.7.1 已經發布. 下面簡要描述一下ADINA目前的功能.

2 ADINA簡介

ADINA代表著Automatic Dynamic Incremental Nonlinear Analysis---自動動態增量非線性分析, 在固體、結構、流體和帶有結構相互作用的流體流動仿真軟件方面處于領先地位的ADINA R&D, Inc.日前宣布推出其廣受歡迎的ADINA系統的最新版本9.7.1 (516M)。

ADINA系統是一個多功能的綜合性軟件，用于有限元分析、結構和流體流動以及流體和結構模擬，ADINA系統可用于分析多物理場問題，如流體和固體的力學-熱相互作用以及結構和一些非線性分析的問題。ADINA使用一個程序系統進行結構、流體和具有結構相互作用的流體流動的綜合有限元分析。分析能力從解決簡單的結構、傳熱或流體流動問題到解決復雜的多物理問題，都使用同一個程序系統。ADINA的主要分析功能如下:

- 固體和結構的位移和應力分析

- 傳熱分析

- 不可壓縮和可壓縮的流體流動

- 流體-結構相互作用(FSI)

- 熱-力學耦合（TMC)

- 結構-孔隙壓力耦合(多孔介質)

- 熱-流體-結構耦合

- 電場-結構耦合

- 熱-電耦合

- 聲波流體-結構耦合

- 流體流動-質量傳遞耦合

ADINA用戶界面使用Parasolid內核作為其幾何體引擎。因此，NX和SolidEdge的用戶可以很容易地將他們基于Parasolid的幾何模型(零件和裝配)導入到ADINA進行網格劃分，應用基于幾何的載荷和邊界條件，并使用ADINA系統進行結構、傳熱、流體或耦合的多物理場分析。ADINA還可以導入Nastran格式的有限元模型，并以Nastran op2格式輸出結果。因此，NX、I-deas和Femap的用戶可以在他們的預處理程序中建立他們的有限元模型，然后用ADINA運行分析并在他們的環境中對結果進行后處理。

3 ADINA模塊

ADINA內置了許多模塊, 下面簡要描述ADINA系統的不同模塊。

(1) ADINA Structures: 用于固體和結構的線性和高度非線性分析的首要有限元程序。

(2) ADINA CFD: 用于分析可壓縮和不可壓縮流的CFD程序，具有最先進的移動邊界和自動重塑功能。

(3) ADINA EM: 提供了解決一般麥克斯韋方程的能力，支配電磁現象。由此產生的電磁效應也可以與流體流動結合起來。

(4) ADINA Thermal: 模塊用于固體和現場問題的傳熱分析。

(5) ADINA FSI: (流體-結構相互作用) 工業界用來進行流體流動與結構相互作用問題完全耦合分析的主要代碼。該模塊對同時獲得ADINA Structures和ADINA CFD模塊許可的用戶可用。

(6) ADINA TMC: 這個模塊提供了熱-力學耦合(TMC)分析的功能，包括對接觸傳熱的分析。如果同時獲得ADINA Structures和ADINA Thermal模塊的授權，用戶就可以自動訪問這個模塊。

(7) ADINA Multiphysics: 包括所有ADINA的固體和結構、傳熱、CFD和電磁學求解器，以及多物理場功能，如流固耦合、熱機耦合、多孔介質、壓電、焦耳加熱等.

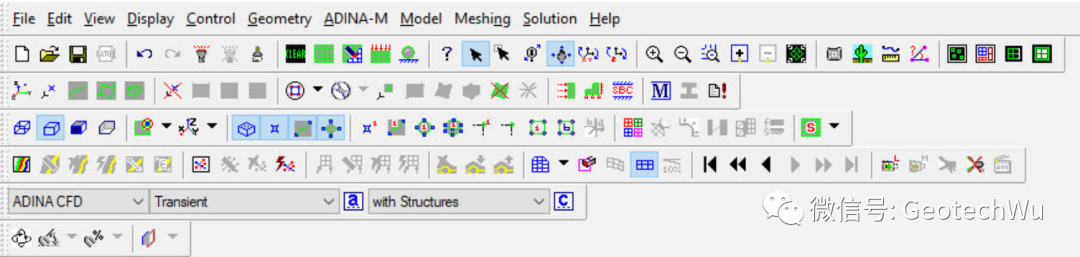

(8) ADINA用戶界面: ADINA用戶界面程序(AUI)為所有ADINA解決方案程序提供完整的前處理和后處理功能。

(9) ADINA Modeler: ADINA-M是AUI的一個附加模塊，提供實體建模功能并與所有其他基于Parasolid的CAD系統直接集成。

(10) CAD/CAE接口 通過ADINA Modeler，用戶可以直接導入基于Parasolid的(如NX、SolidWorks和SolidEdge)CAD幾何圖形。還提供了與主要系統如I-DEAS和Femap的接口程序。在目前沒有直接接口的地方(如CATIA)，幾何體可以通過IGES接口導入。

4 ADINA在巖土工程中的應用

ADINA提供了有限的巖土本構模型: Drucker-Prager, Mohr-Coulomb, Cam-clay以及一個自定義的曲線描述模型. 這些模型可以用來分析一些常見的巖土工程問題, 例如:

(1) 二維和三維的固體元;

(2) 生死單元, 用來模擬地下開挖, 這是早期使用ADINA的主要原因;

(3) 初始應力和應變;

(4) 重力載荷;

(5) 小應變和大應變;

(6) 相關或非相關的流動法則(用于塑性分析)
