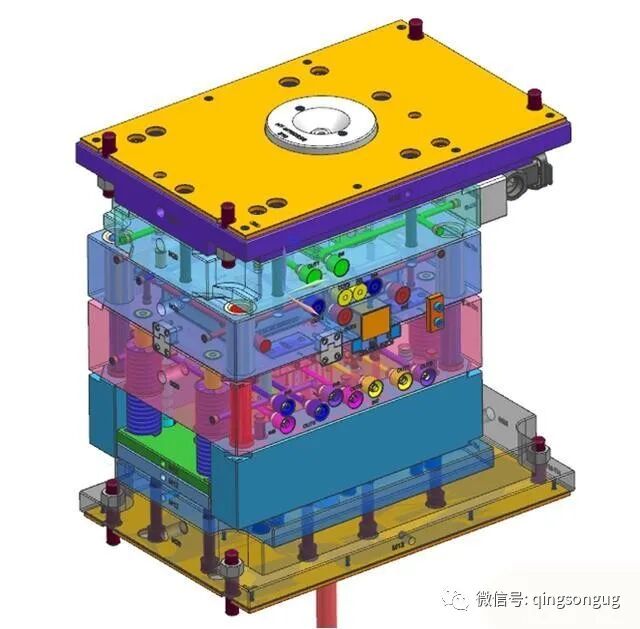

我們平時設計換款的模具一般都是設計把整套模具，從注塑機上面拆下來并且還把模胚拆開進行換款。今天我分享一個可以不用把模胚從注塑機拆下來，直接在注塑機上拆模仁換款。

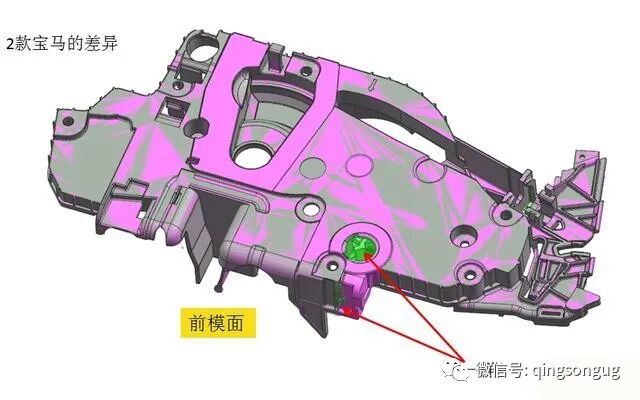

1. 兩款寶馬產品前模面的差異

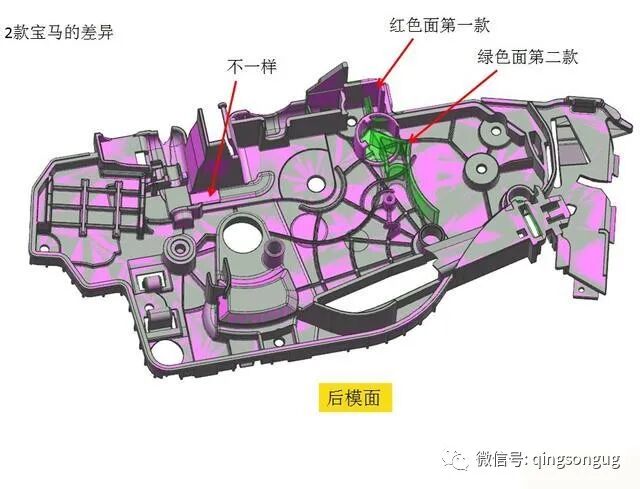

2. 兩款寶馬產品后模面的差異

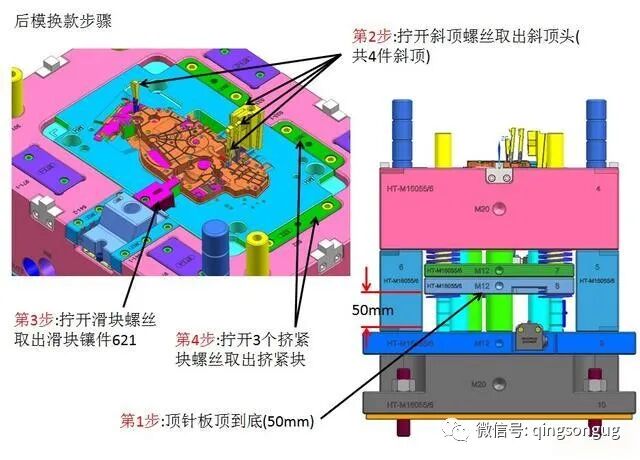

后模換款步驟：

第1步:頂針板頂到底

第2步:擰開斜頂螺絲取出斜頂頭

第3步:擰開滑塊螺絲取出滑塊鑲件

第4步:擰開3個擠緊塊螺絲取出擠緊塊

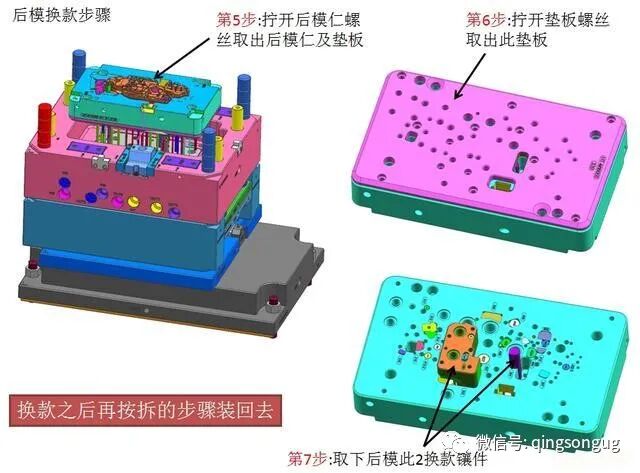

第5步:擰開后模仁螺絲取出后模仁及墊板

第6步:擰開墊板螺絲取出此墊板

第7步:取下后模此2換款鑲件

換款之后再按拆的步驟裝回去

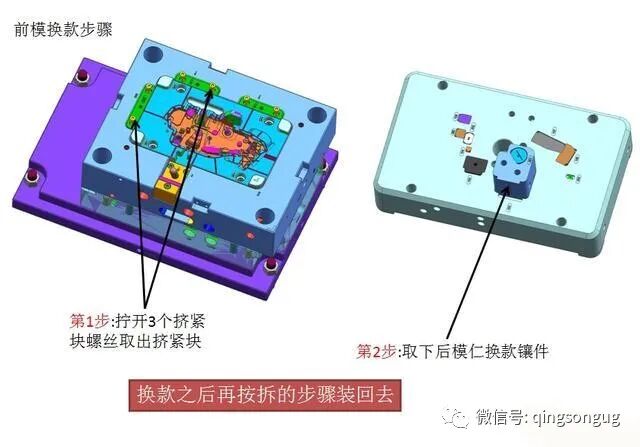

前模換款步驟：

第1步:擰開3個擠緊塊螺絲取出擠緊塊

第2步:取下后模仁換款鑲件

換款之后再按拆的步驟裝回去
