10kV 高壓架空進戶裝置

計算規則：

10kV以下懸式絕緣子XP，以“串”計量；

10kV以下戶外高壓熔斷器WR,以“組”計量；

鋼穿通板，以“塊”計量；

10kV以下穿墻導管CLB，以“個”計量；

10kV以下避雷器FS，以“組”計量；

10kV以下戶內、外支持絕緣子ZA,以“個”計量；

支架、金具，以“kg”計算。

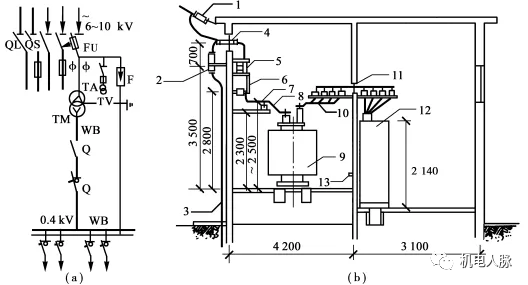

變配電裝置及設備

從進戶裝置起依序計算

變壓器安裝

計算規則：按不同電壓等級、不同容量和不同類型分別以“臺”計量。

TM安裝：不包括變壓器油耐壓試驗及變壓器系統調試。

TM分類：冷卻方式有油浸式、干式；相數分單相與三相；線圈材質分銅、鋁線圈；鐵芯分熱軋與冷軋硅鋼片等。

配電裝置安裝

斷路器(QF)、負荷開關(QL)、隔離開關(QS)，斷、通正常負荷電路，保護和控制高壓電器設備。安裝包括所配備的電磁式、彈簧儲能式、手動式等操作機構。

電流互感器(TA)、電壓互感器(TV)作為測量電壓、電流、電能及繼電保護之用。

計算規則：上述裝置均以“臺”計量。

母線安裝

母線：有變配電裝置高壓母線和車間配電低壓母線，注意區別。

常用硬母線：銅(TMY)、鋁(LMY) 。

計算規則：單片“延長米”計算。

＝ (母線設計單片延長米長度+母線預留長度)×(1+2.3%)

制作安裝損耗—2.3％

高壓控制設備

高壓控制臺、柜、屏，用于發電廠、工礦企業變配電站（所），接受電力和大型高壓交流電動機啟動、保護的主要設備。

目前，國產有固定、手車及活動式三種。型號有 GG、GFC、GBC 等型。

計算規則：分別按控制屏、繼電屏、模擬屏、電源屏、直流屏、控制臺及箱式配電室等以“臺”計量。

低壓控制配電設備

計算規則：

成套型動力、照明控制及配電用柜、箱、屏等，不分型號、規格及安裝方式，均以“臺”計量。

進出柜、箱、屏的導線需焊(壓)接線端子時，以“個”計量。

高壓、低壓設備基座、支架：槽(角)鋼基座、支架制安按“kg”、“m”計算。

電力及控制電纜

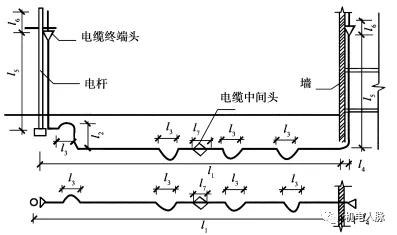

L ＝(l1+l2+l3+l4+l5+l6+l7)×(1+2.5%)

電力及控制電纜安裝

計算規則：10 kV 以下電力及控制電纜；無論敷設方式用部位，分別以“m”計算。

電纜長度以敷設方式和部位的表達式：

電纜長度＝（2× 端頭長＋引上下長＋直埋地長＋電纜溝長＋保護管長＋鋼索長＋沿墻長＋豎井道長＋橋架長＋槽架長十梯架長＋線道長等＋電纜預留量）×（1 ＋ 2.5％）

電纜端頭：制作安裝以“個”計量。

電纜直埋敷設

電纜溝土石方，以“m3”計算：

V ＝ SL，兩根電纜每 1m 溝長，V ＝ 0.45m 每增加一根電纜，每 1m 溝增加 0.153m3。

電纜溝鋪砂蓋磚：以溝長度“m”計算。

電纜溝內敷設

電纜溝：進人、不進人溝。

溝體砌筑：土石方量“m3” ；溝底、壁砌磚 或澆筑“m3”；溝壁、底抹水泥砂漿“ ”；溝蓋板制作“m3” ；采購時價值及運費。

參考《建筑工程預算定額》。

揭、蓋電纜溝蓋板：“m”計算；

溝內支架制安：鋼“kg” 、砼“m3”計算。

電纜橋架安裝

橋架：分為梯式、托盤式（有孔托盤、無孔 托盤），一般由直線段、彎通、三通等附件及支、吊架等構成。

計算規則：無論鋼質、不銹鋼、鋁合金、玻璃鋼、塑料質橋架，均按“m”計算。包括橋架每段間用 5.5~16mm2 的電氣連通

跨接線及接地線和接地端子的安裝。

配管工程量

計算規則：配管以管材質、規格和敷設方式不同（明暗），按“延長米”分別計算，不扣除接線盒(箱)、燈頭盒、開關盒所占長度。

要領：從配電箱起逐回路進行計算。

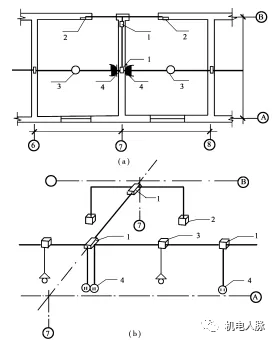

方法：水平管，借建筑物平面圖墻、柱軸線尺寸進行計算。只能斜向敷設的管，當圖紙比例正確時，可用比例尺量算。

配管配線的明暗盒

計算規則：接線（分線）、插座、開關、燈頭等盒按“個”計量。

電氣配線

計算規則：照明和動力線路不分品種、規格、型號、敷設方式均按“單線延長米”計算。

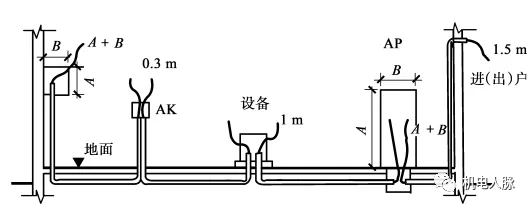

管穿線長＝(配管長度+導線預留長度)×同截面導線根數

常用導線：單芯、多芯；鋁芯、銅芯；塑料、橡膠絕緣。
