距離電源750米，終端功率3KW選多大電纜?220V電源

電力講壇

2021年6月15日 14:01

閱讀本文前，您可先點擊上面的藍色字體“電力講壇”，“關注”后再加星標或者置頂公眾號，這樣您就可以第一時間收到最優質的文章及接收最新資料。

?設備功耗計算

已知電器功率是3kw，如果是阻性負載，比如電飯煲、電水壺、電熱水器等加熱設備，那么每千瓦是4.5A，則3kw的電器額定電流是13.5A。

假設是感性負載，比如電磁爐、水泵、空調、微波爐等電器，那么每千瓦大概在6A左右，則3kw的電器額定電流大約18A。

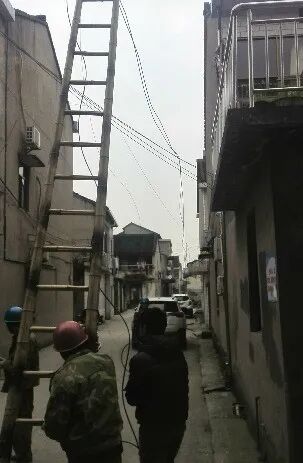

距離電源750米，終端功率3KW選多大電纜?220V電源的圖1

由于我們不知道所用負載的特性，或者有可能是混合使用，因此我們?nèi)‰娖骺偣β适褂玫碾娏髦虚g數，則18+13.5/2≈15A。

電壓降計算

首先我們要了解，國家關于供電的標準規定，民用最低電壓是220V50HZ《中華人民共和國國家標準 GB/T 12325—2008 供電電壓偏差》(2008-06-18發布 2009-05-01實施）規定用戶受電端供電電壓的允許偏差為：民用的220V單相供電時，電壓偏差范圍是+7%，-10%。即198v～235v(注意純感應負載不能低于5%的電壓降)，在這之間都是可以正常給電氣設備供電。并由此可知，最低電壓降不能低于220-198=22v。

根據歐姆定律U=IR，則R=22/15=1.46Ω，不管是單相電還是三相電，它們都是需要往返回路工作的，所以電壓降是△U=2IR，則電阻是0.73歐姆。

在正常溫度20度時，銅的電阻率是0.0178Ω/米，鋁的電阻率是0.028Ω/米，用符號ρ表示。

江城，市中心，紫薇小區某單身公寓內。當清晨的第一縷陽光，透過玻璃照進臥室時，蕭陽迷迷糊糊的睜開了眼，發現自己正躺在一個陌生的房間內。“這是哪？” 他四處打量了下。這是一套面積并不大的單身公寓，房子裝修的倒也算精致，床頭擺了一個大大的棕熊玩偶。自己怎么會在這里？蕭陽揉了揉有些刺痛的腦袋，依稀想起了昨天傍晚發生的事情。昨天傍晚時分，他騎著電動車替店里去送外賣，在路上被一輛忽然出現的紅色轎車撞倒，隨后便失去了意識。蕭陽撐起身體，跳下床，但伸出去的手，卻碰到了一個軟軟薄薄的東西。嗯？這是什么？他很奇怪的拿起那軟軟薄薄的黑色透明物件，仔細瞄了一眼，差點鼻血狂噴而出。這，這竟然是一條女士的貼身衣物。輕盈剔透，薄如蟬翼，帶著絲絲女人香，沁人心脾。

城，市中心，紫薇小區某單身公寓內。當清晨的第一縷陽光，透過玻璃照進臥室時，蕭陽迷迷糊糊的睜開了眼，發現自己正躺在一個陌生的房間內。“這是哪？” 他四處打量了下。這是一套面積并不大的單身公寓，房子裝修的倒也算精致，床頭擺了一個大大的棕熊玩偶。自己怎么會在這里？蕭陽揉了揉有些刺痛的腦袋，依稀想起了昨天傍晚發生的事情。昨天傍晚時分，他騎著電動車替店里去送外賣，在路上被一輛忽然出現的紅色轎車撞倒，隨后便失去了意識。蕭陽撐起身體，跳下床，但伸出去的手，卻碰到了一個軟軟薄薄的東西。嗯？這是什么？他很奇怪的拿起那軟軟薄薄的黑色透明物件，仔細瞄了一眼，差點鼻血狂噴而出。這，這竟然是一條女士的貼身衣物。輕盈剔透，薄如蟬翼，帶著絲絲女人香，沁人心脾。

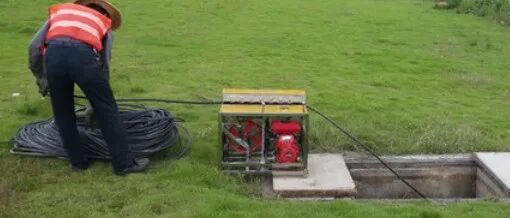

距離電源750米，終端功率3KW選多大電纜?220V電源的圖2
