PLC柜內部布局、接線、布線的五個雷區，匯總學習！

電力講壇

2021年6月15日 14:00

PLC系統的電源有兩類：外部電源和內部電源。

外部電源是用來驅動PLC輸出設備(負載)和提供輸入信號的，又稱用戶電源，同一臺PLC的外部電源可能有多規格。外部電源的容量與性能由輸出設備和PLC的輸入電路決定。由于PLC的I／O電路都具有濾波、隔離功能，所以外部電源對PLC性能影響不大。因此，對外部電源的要求不高。

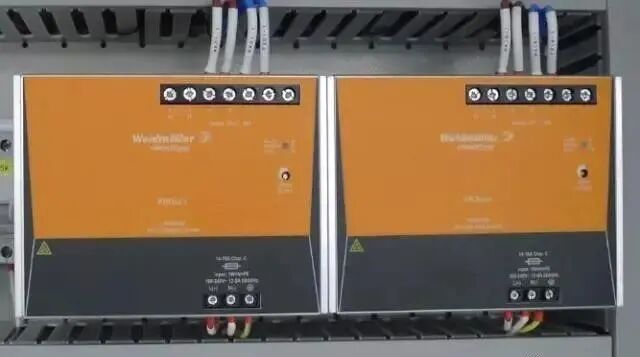

PLC柜內部布局、接線、布線的五個雷區，匯總學習！的圖1

內部電源是PLC的工作電源，即PLC內部電路的工作電源。它的性能好壞直接影響到PLC的可靠性。因此，為了保證PLC的正常工作，對內部電源有較高的要求。一般PLC的內部電源都采用開關式穩壓電源或原邊帶低通濾波器的穩壓電源。

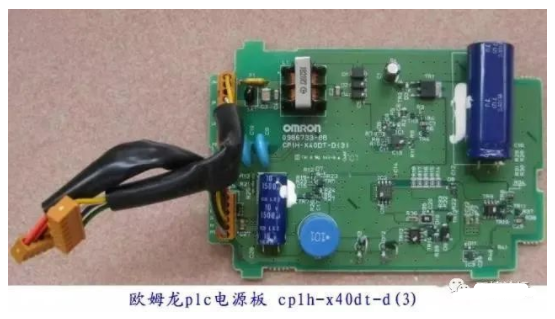

PLC柜內部布局、接線、布線的五個雷區，匯總學習！的圖2

在干擾較強或可靠性要求較高的場合，應該用帶屏蔽層的隔離變壓器，對PLC系統供電。還可以在隔離變壓器二次側串接LC濾波電路。同時，在安裝時還應注意以下問題：

（1）隔離變壓器與PLC和I/O電源之間最好采用雙絞線連接，以控制串模干擾；

（2）系統的動力線應足夠粗，以降低大容量設備起動時引起的線路壓降；

（3）PLC輸入電路用外接直流電源時，最好采用穩壓電源，以保證正確的輸入信號，否則可能使PLC接收到錯誤的信號。

遠離強干擾源

（1）動力線、控制線以及PLC的電源線和I/O線應分別配線，隔離變壓器與PLC和I/O之間應采用雙膠線連接。將PLC的IO線和大功率線分開走線，如必須在同一線槽內，分開捆扎交流線、直流線，若條件允許，分槽走線最好，這不僅能使其有盡可能大的空間距離，并能將干擾降到最低限度。

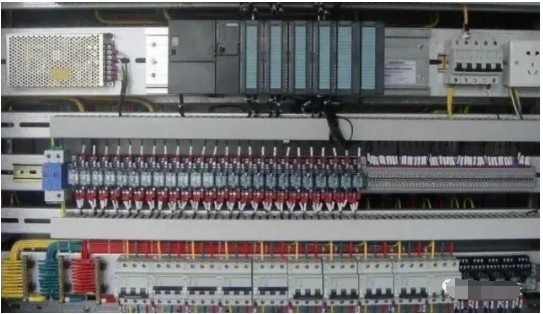

PLC柜內部布局、接線、布線的五個雷區，匯總學習！的圖3

（2）PLC應遠離強干擾源如電焊機、大功率硅整流裝置和大型動力設備，不能與高壓電器安裝在同一個開關柜內。在柜內PLC應遠離動力線（二者之間距離應大于200mm）。與PLC裝在同一個柜子內的電感性負載，如功率較大的繼電器、接觸器的線圈，應并聯RC消弧電路。

（3）交流輸出線和直流輸出線不要用同一根電纜，輸出線應盡量遠離高壓線和動力線，避免并行。

I/O端接線要求

（1）PLC的輸入與輸出最好分開走線，開關量與模擬量也要分開敷設。模擬量信號的傳送應采用屏蔽線，屏蔽層應一端或兩端接地，接地電阻應小于屏蔽層電阻的1/10。

（2）輸入接線

● 輸入接線一般不要太長。但如果環境干擾較小，電壓降不大時，輸入接線可適當長些。

● 輸入/輸出線不能用同一根電纜，輸入/輸出線要分開。

● 盡可能采用常開觸點形式連接到輸入端，使編制的梯形圖與繼電器原理圖一致，便于閱讀。

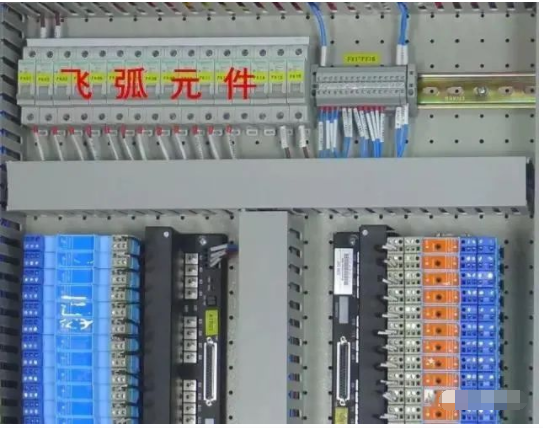

PLC柜內部布局、接線、布線的五個雷區，匯總學習！的圖4

（3）輸出連接

● 輸出端接線分為獨立輸出和公共輸出。在不同組中，可采用不同類型和電壓等級的輸出電壓。但在同一組中的輸出只能用同一類型、同一電壓等級的電源。

● 由于PLC的輸出元件被封裝在印制電路板上，并且連接至端子板，若將連接輸出元件的負載短路，將燒毀印制電路板。

● 采用繼電器輸出時，所承受的電感性負載的大小，會影響到繼電器的使用壽命，因此，使用電感性負載時應合理選擇，或加隔離繼電器。

● PLC的輸出負載可能產生干擾，因此要采取措施加以控制，如直流輸出的續流管保護，交流輸出的阻容吸收電路，晶體管及雙向晶閘管輸出的旁路電阻保護。

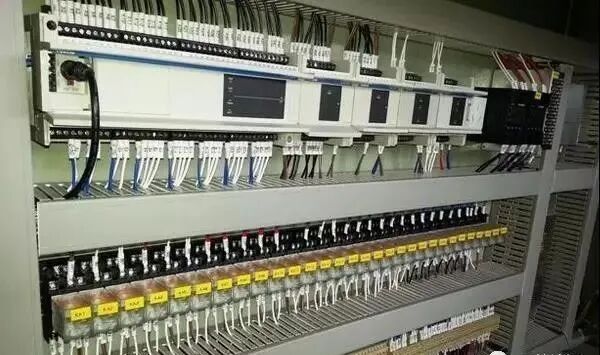

選擇正確的接地點

良好的接地是保證PLC可靠工作的重要條件，可以避免偶然發生的電壓沖擊危害。接地的目的通常有兩個，其一為了安全，其二是為了抑制干擾。完善的接地系統是PLC控制match系統抗電磁干擾的重要措施之一。

PLC控制系統的地線包括系統地、屏蔽地、交流地和保護地等。接地系統混亂對PLC系統的干擾主要是各個接地點電位分布不均，不同接地點間存在地電位差，引起地環路電流，影響系統正常工作。例如電纜屏蔽層必須一點接地，如果電纜屏蔽層兩端A、B都接地，就存在地電位差，有電流流過屏蔽層，當發生異常狀態如雷擊時，地線電流將更大。

此外，屏蔽層、接地線和大地有可能構成閉合環路，在變化磁場的作用下，屏蔽層內又會出現感應電流，通過屏蔽層與芯線之間的耦合，干擾信號回路。若系統地與其它接地處理混亂，所產生的地環流就可能在地線上產生不等電位分布，影響PLC內邏輯電路和模擬電路的正常工作。PLC工作的邏輯電壓干擾容限較低，邏輯地電位的分布干擾容易影響PLC的邏輯運算和數據存貯，造成數據混亂、程序跑飛或死機。模擬地電位的分布將導致測量精度下降，引起對信號測控的嚴重失真和誤動作。

● 安全地或電源接地

將電源線接地端和柜體連線接地為安全接地。如電源漏電或柜體帶電，可從安全接地導入地下，不會對人造成傷害。

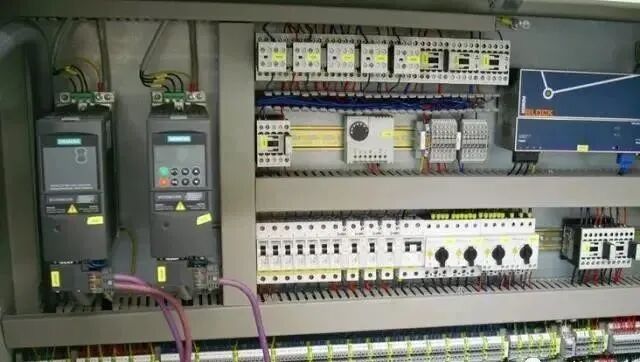

● 系統接地

PLC控制器為了與所控的各個設備同電位而接地，叫系統接地。接地電阻值不得大于4Ω，一般需將PLC設備系統地和控制柜內開關電源負端接在一起，作為控制系統地。

● 信號與屏蔽接地

一般要求信號線必須要有唯一的參考地，屏蔽電纜遇到有可能產生傳導干擾的場合，也要在就地或者控制室唯一接地，防止形成“地環路”。信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中間有接頭時，屏蔽層應牢固連接并進行絕緣處理，一定要避免多點接地；多個測點信號的屏蔽雙絞線與多芯對絞總屏蔽電纜連接時，各屏蔽層應相互連接好，并經絕緣處理，選擇適當?shù)慕拥靥巻吸c(diǎn)接點。
