1. 智能穿戴，類似手環的產品，充電位置以及按鍵位置，靜電±4kv測試會打復位，除了加ESD還可以如何改善？另外，據我所知，有些ESD效果會比較好，請問有推薦的嗎

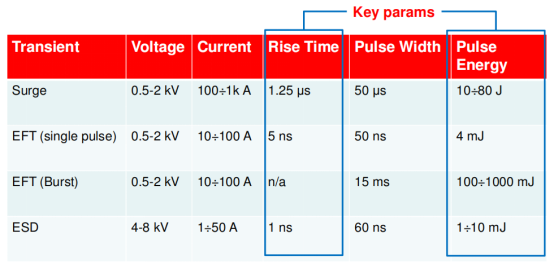

(1)ESD首先從本質上而言，其也是過壓或者電壓快速變化的一種情況，和我們的EFT,surge,DIP電壓跌落等類似，只不過其具體的能量表現形式不一樣，如下圖:

(2)然后ESD也屬于我們EMS防護中其中的一項，所以這又涉及到了我們EMS防護電路的設計，其實ESD只是我們通訊接口會遭遇的一種情況而已，一般針對于通訊接口，電源接口，我們都是綜合考慮，我們要做好EMC輔助電路設計，主要是EMI濾波和EMS防護

(3)EMI濾波主要是共模差模干擾信號的抑制

(4)一般在EMS防護電路設計的時候我們首先遵循的原則是多級防護，逐級遞減的原則

(5)然后基于上述的原則，然后合理的選擇諸如GDT, TVS, MOV, ESD器件進行合理的EMS防護電路設計在一定程度上能夠確保其整個EMS防護是合理，這也是我們ESD效果不佳改善的其中一個方法

(6)防靜電效果不佳另外一個原因基本上選型不合理，針對于ESD最重要的參數主要是有兩個:一個是鉗位電壓的選取，很多時候其防靜電效果不佳其實是這個參數選取不合理；另外一個參數是其寄生電容值，如果電容值不合理，尤其是對一些高速信號線如USB或者一些高速I/O線的時候，其很容易將正常的信號濾除，正常信號沒辦法正常傳遞，如USB不能通訊了等等；有些時候我們USB不能通訊大家先不要慌，先看看我們的ESD器件其寄生電容為多少，如果比較大的話，如20pF就會使得其信號被濾除

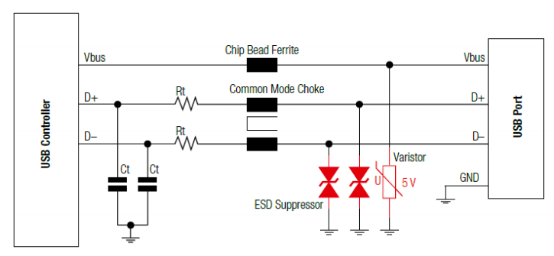

(7)一般通訊接口的地方我們需要做好EMI濾波和EMS防護，兩者結合起來其效果在更佳,下圖是一個USB2.0的通訊接口的EMS防護和EMI濾波的一個設計，關于EMI濾波如何設計，EMS防護如何設計我在老白硬件系列課程P4做了非常詳細的講解和分析，大感興趣可以參考

A.我們首先觀察其EMI濾波，針對于EMI濾波，我們要進行差模濾波和共模濾波.不過首先針對于USB接口而言其干擾方式主要是共模噪聲信號。然后在USB接口處我們差模抑制主要是對電源線那端的差模干擾抑制，而電源端的差模抑制我們一般簡單的串聯一個磁珠就能夠解決大部分問題；然后針對共模抑制我們可以看到其首先是共模電容，然后是共模電感，所以從這個角度而言其為二階濾波，這是USB.接口的EMI 濾波

B.另外我們還要關注其EMS防護具體是如何設計的:一般而言EMS防護也應該是針對于共模和差模進行設計但是我們看到這個USB進口設計EMS防護設計比較簡單，在電源線上加了一個MOV,在兩天數據線上只加了ESD抑制器件。一般情況下選型合理這樣的設計過靜電沒問題的

(8)ESD器件綜合性價比做的不錯的元器件廠商有:君耀電子，力特，周立功，金升陽(主要是模塊，周立功也是)，還有如TI，ADI等大型半導體廠商等

2. 您好，GJB 181-86中瞬態浪涌電壓測試，電源設備進行80V/50ms過壓浪涌測試，需對將電壓鉗位在30VDC，看看有合適的電路設計方案嗎，該電路輸出端+濾波電路，額定電流25A，謝謝您

(1)合適的電路設計要根據具體的產品和電路原理圖進行合理的設計，所以這邊首先我沒辦法直接給你提供一個現成的方案給你

(2)但是針對于電源入口而言，我們要過EMC。我們要做好EMC輔助電路設計

(3)EMC輔助電路主要是兩大塊，EMI濾波+EMS防護

(4)EMS防護我們首先遵循多級防護逐級遞減的黃金原則，然后合理的選擇GDT,MOV,TVS等器件進行設計

(5)針對于EMS防護器件其首先是分為兩大類，一類是鉗位型的如TVS如MOV.另外一類是開關型如GDT。而要使用這些防護器件進行EMS防護電路設計的話，其參數的選取就非常重要

(6)關于EMS防護器件其每種器件參數都非常多，主要是電壓相關參數，我們最重要的是把這一堆的電壓相關參數搞明白了，然后就可以知道怎么選型設計了，但是這些參數要講明白至少要好幾個小時，同樣的大家可以參考老白硬件系列課程P4部分的內容

(7)至于濾波電路我們主要考慮共模干擾和差模干擾的抑制

3. 白老師您好！我是一名電子工程師，單片機軟硬件都做，已經做了快十年了，我有必要學習linux開發嗎？個人覺得，只有把單片機，該會的都會了，Linux這種重量級的系統開發就沒必要折騰。如果對單片機已經做了很熟了，有必要往Linux開發上走嗎？往Linux上走的意義是什么？

(1)像我們同學的這種情況非常具有代表性，也就是很多人軟硬件都做，而且都還做的不錯，就覺得自己遇到了瓶頸，就在想我要不要學習linux

(2)針對于要不要學習Linux的問題我們要做具體情況具體分析，首先像我們同學這種情況，軟硬件都做，而且都做的還不錯，然后你在自己的行業做了快10年，那么其一你對自己的職業規劃應該非常清晰了，其二你在這個行業應該已經積累了一些資源和人脈，其三你在公司應職位給方面應該已經不錯了，甚至有可能在做技術管理相關的崗位，如果是這種情況我個人覺得完全沒有必要再去學習Linux

(3)如果是你對技術很癡迷，你的目的就是往技術專家的路線走，那么Linux很有必要去學習一下，但是linux得學習是一個漫長的過程，我們要有正確的的學習路線:針對于我們軟硬件都做的同學，首先我們可以學習STM32的標準庫，我們這里重點學習如何進行軟件架構的設計--＞然后進行HAL庫的學習，進一步熟悉軟件架構設計技巧，并且逐步開始熟悉操作系統其編程風格，因為在HAL庫引入了句柄結構--＞實時操作系統RTOS的學習，主要學習對多任務的調度機制，以及其他操作系統的關鍵技術--＞然后才是Linux,但是Linux得學習又是一個漫長的過程，一般都是首先學習uboot,類似于我們stm32里面的bootloader,重點學習如何初始化各種底層硬件，uboot命令等，最重要的是學會其向載入os傳遞參數的機制，也就是我們著名的ATAG參數法以及設備樹法等--＞linux.內核的學習--＞linux.驅動學習又是一大難關，對于各種驅動模式的學習是一個非常痛苦的過程，對于你的軟件架構能力底層的C語言能力是一個非常大的考驗，但是你完成了那絕對是一個質的飛躍--＞基于linux的應用開發如Qt使用C++進行開發

(4)對于我們剛剛開始以及職場生涯的同學，那么我個人建議在有時間有精力的情況下還是要好好學習一下linux的，至于說具體的學習路線如上

(5)那我們?yōu)槭裁匆獙W(xué)習Linux呢？其主要是大勢所趨，未來我們很多的產品是基于AI智能，基于5g，基于智能制造，基于工業4.0……等等等等，其要求是邊緣的計算能力等非常高，一般情況下我們滿足這樣性能需求的Mcu或者微處理器其大多都是基于Linux系統的，所以這就驅使我們必須哪怕沒有掌握至少也是熟悉的；另外我們以后人生的選擇也可以更多。
