教你批量修改連接點內部/外部
編輯丨鉆石海
出品丨電氣CAD吧

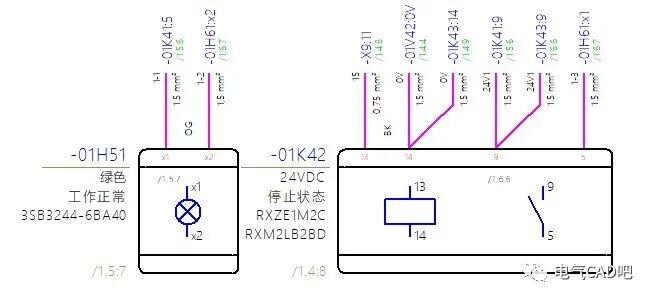

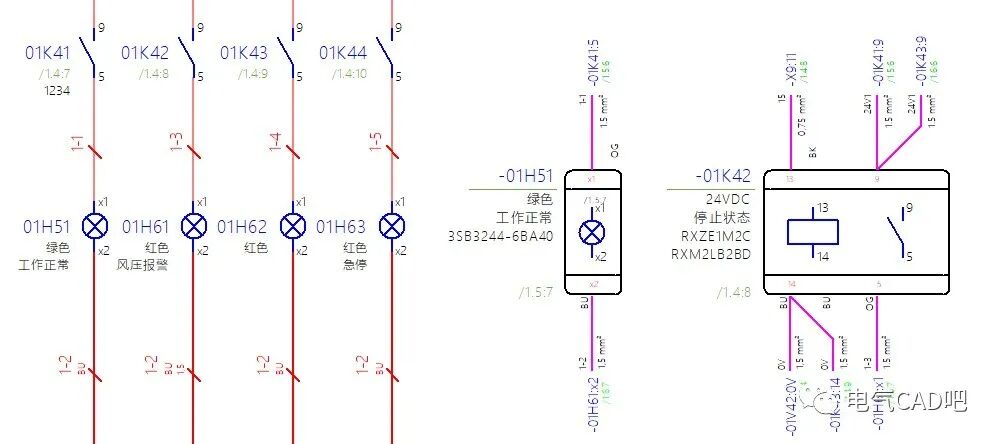

設備功能數據的邏輯內，連接點的內部與外部決定著設備連接圖連接點的布置方向，當我們放置一個設備符號時，它的默認連接點都是內部，這在生成設備連接圖時就會出現所有連接點都在一側的情況：

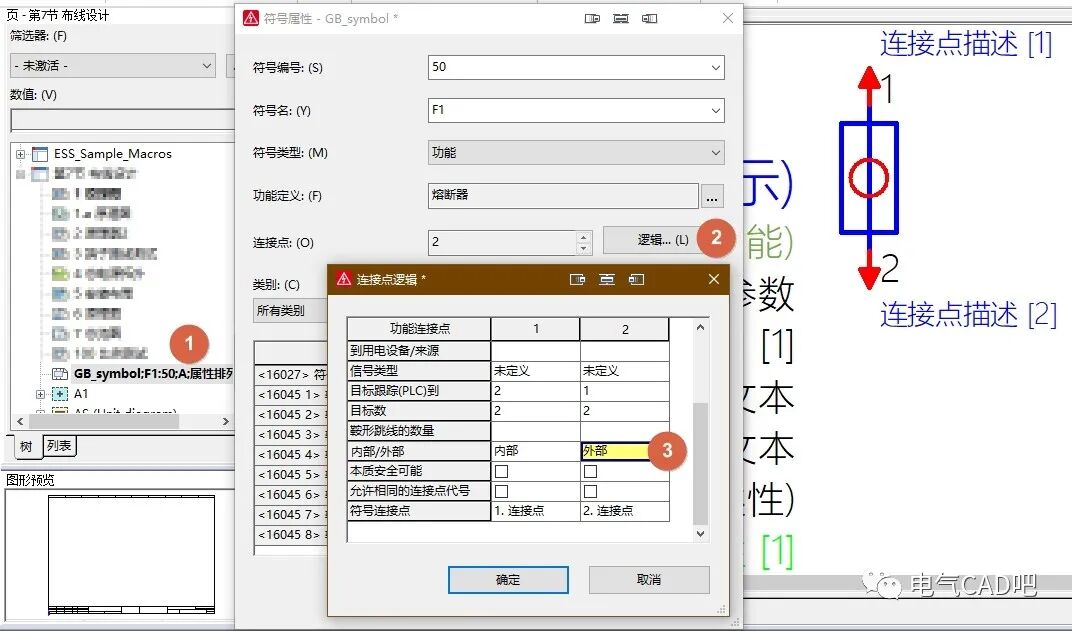

這在修改某個單獨的連加點邏輯時，可以通過下圖更改，例如-01H51的設置：
而對多個設備進行修改時，這種方法的效率就過于低下了，如何批量的修改呢？方法有兩種：
方法1：
此方法雖然一勞永逸，但對已放置的符號無效，需要重新放置，設置方法：

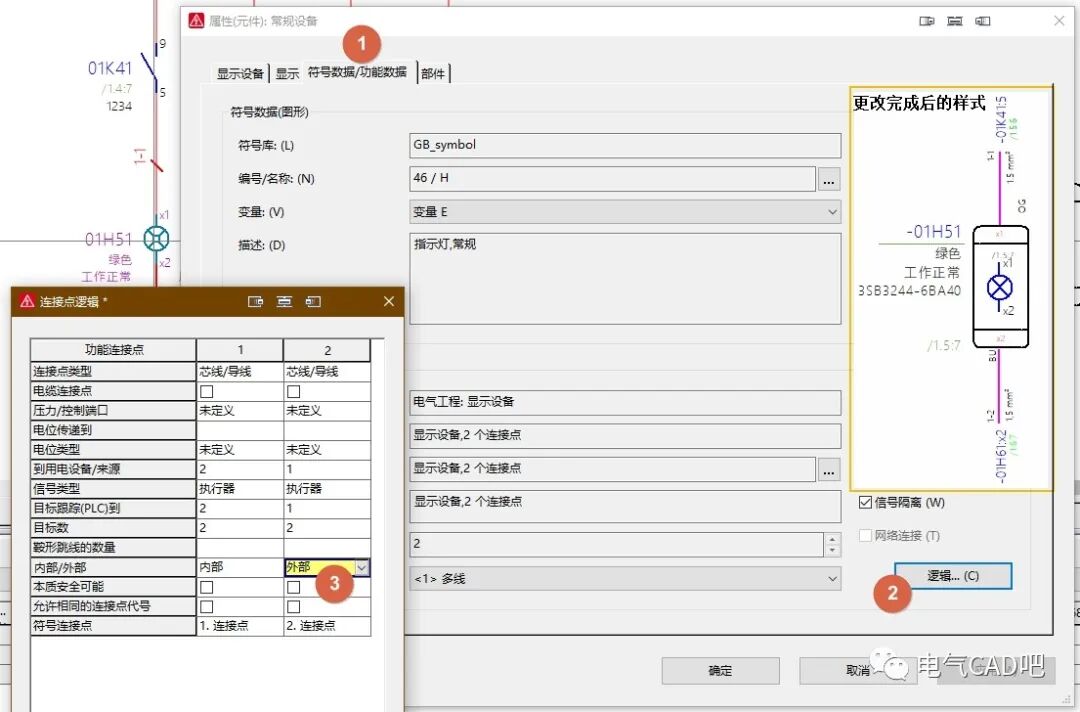

打開對應符號，通過頁導航器調出符號屬性對話框，如下設置：
方步2：

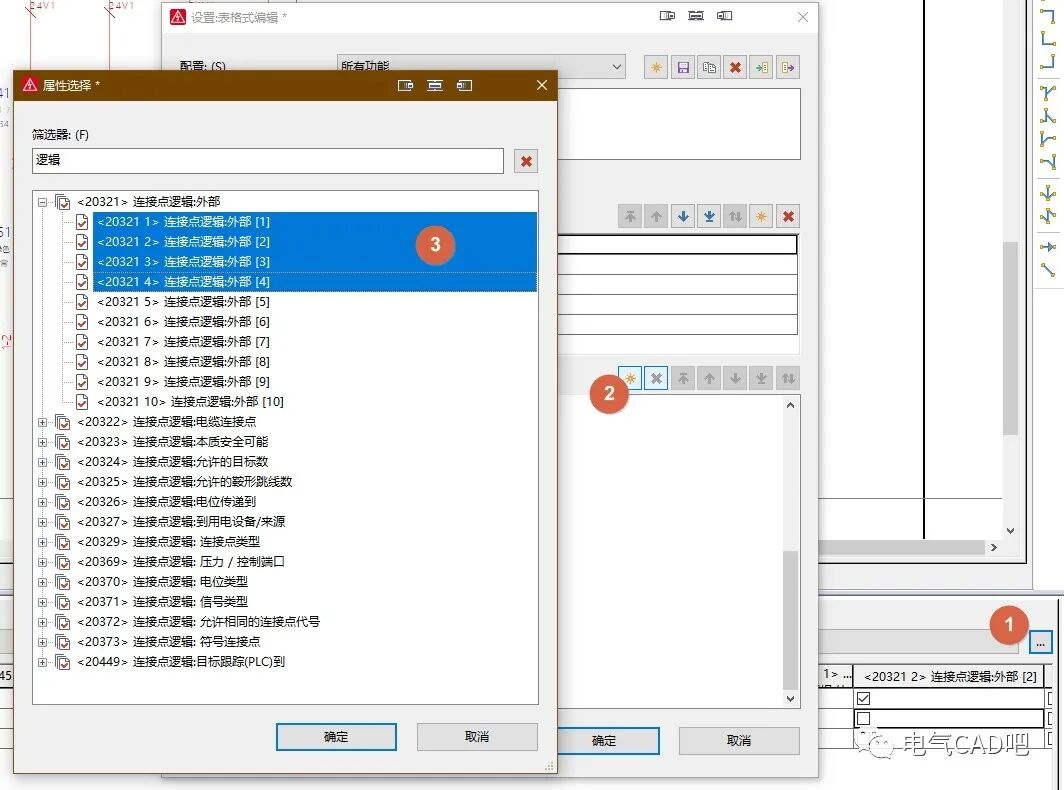

此方法修改靈活，但需要每個新建項目里重復操作，設置方法：首先我們框選或通過設備導航器復選待修改的設備，然后右鍵選擇“表格式編輯”，在出現的設置欄里，由于默認的列里不含“連接點邏輯”列，因此需要先進行配置，如下圖：

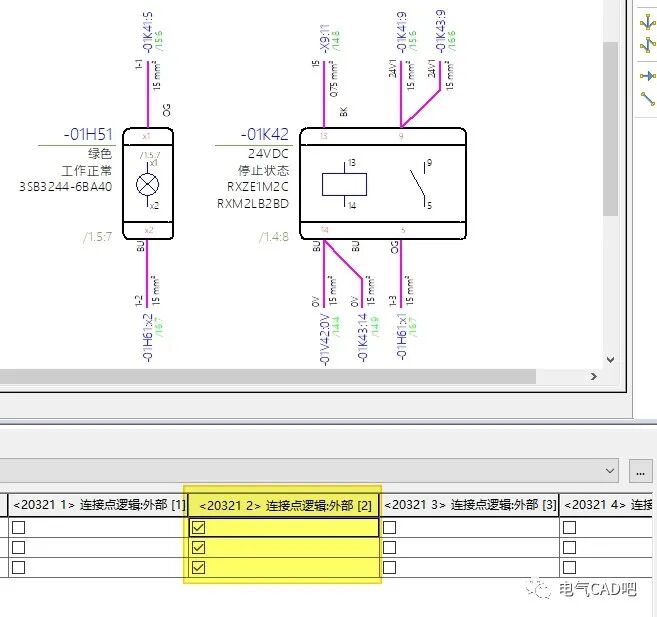

這樣“表格式編輯”中就會增加對“連接點邏輯:外部“設置的列了，這時我們可以通過excel先拉多列數字“1”（1表格true），復制并粘貼進表格式編輯列對應內，就可以實現批量修改了。
教程中使用的設備連接圖下載地址（復制進瀏覽器打開）：
http://www.cad-bbs.cn/category/eplan-tutorial/
