萬用表又叫多用表、三用表、復用表，是一種多功能、多量程的測量儀表，一般萬用表可測量直流電流、直流電壓、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數（如β）。

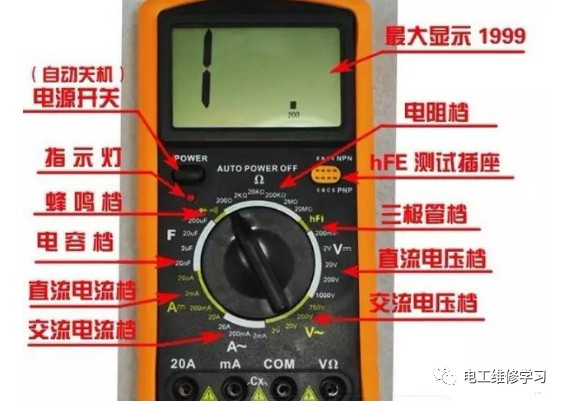

一、萬用表的結構（500型）

萬用表由表頭、測量電路及轉換開關等三個主要部分組成。

1

表頭

表頭它是一只高靈敏度的磁電式直流電流表，萬用表的主要性能指標基本上取決于表頭的性能。

表頭的靈敏度是指表頭指針滿刻度偏轉時流過表頭的直流電流值，這個值越小，表頭的靈敏度愈高。測電壓時的內阻越大，其性能就越好。

表頭上有四條刻度線，它們的功能如下：

第一條（從上到下）標有R或Ω，指示的是電阻值，轉換開關在歐姆擋時，即讀此條刻度線。

第二條標有∽和VA，指示的是交、直流電壓和直流電流值，當轉換開關在交、直流電壓或直流電流擋，量程在除交流10V以外的其它位置時，即讀此條刻度線。

第三條標有10V，指示的是10V的交流電壓值，當轉換開關在交、直流電壓擋，量程在交流10V時，即讀此條刻度線。

第四條標有dB，指示的是音頻電平。

2

測量線路

測量線路是用來把各種被測量轉換到適合表頭測量的微小直流電流的電路，它由電阻、半導體元件及電池組成  它能將各種不同的被測量（如電流、電壓、電阻等）、不同的量程，經過一系列的處理（如整流、分流、分壓等）統一變成一定量限的微小直流電流送入表頭進行測量。

3

轉換開關

其作用是用來選擇各種不同的測量線路，以滿足不同種類和不同量程的測量要求。轉換開關一般有兩個，分別標有不同的檔位和量程。

二、符號含義

（1）∽ 表示交直流

（2）V－2.5KV 4000Ω/V 表示對于交流電壓及2.5KV的直流電壓擋，其靈敏度為4000Ω/V

（3）A－V－Ω 表示可測量電流、電壓及電阻

（4）45－65－1000Hz 表示使用頻率范圍為1000 Hz以下，標準工頻范圍為45－65Hz

（5）2000Ω/V DC 表示直流擋的靈敏度為2000Ω/V  鉗表和搖表盤上的符號與上述符號相似

三、萬用表使用口訣

正確使用萬用表，不僅能快速準確地判斷出故障部位，而且能防止電器設備及萬用表本身的損壞。

1

測量先看擋，不看不測量

每次拿起表筆準備測量時，務必再核對一下測量類別及量程選擇開關是否撥對位置。為了安全，必須養成這種習慣。

2

測量不撥擋，測完撥空擋

測量中不能任意撥動選擇旋鈕，特別是測高壓（如220V）或大電流（如0.5A）時，以免產生電弧，燒壞轉換開關觸點。測量完畢，應將量程選擇開關撥到“?”位置。

3

表盤應水平，讀數要對正

使用萬用表應水平旋轉，讀數時視線應正對著表針。

4

量程要合適，針偏過大半

選擇量程，若事先無法估計被測量大小，應盡量選較大的量程，然后根據偏轉角大小，逐步換到較小的量程，直到指針偏轉到滿刻度的2/3左右為止。

5

測R不帶電，測C先放電

嚴禁在被測電路帶點的情況下測電阻。檢查電器設備上的大容量電容器時，應先將電容器短路放電后再測量。

6

測R先調零，換擋需調零

測量電阻時，應先將轉換開關旋到電阻擋，把兩表筆短接，旋“Ω”調零電位器，使指針指零歐后再測量。每次更換電阻擋時，都應重新調整歐姆零點。

7

黑負要記清，表內黑接“+”

紅表筆為正極，黑表筆為負極，但電阻擋上黑表筆接內部電池的正極。

8

測I應串聯，測U要并聯

測量電流時，應將萬用表串接在被測電路中；測量電壓時，應將萬用表并聯在被測電路的兩端。

9

極性不接反，單手成習慣

測量電流和電壓時應特別注意紅、黑表筆的極性不能接反，并且一定要養成單手操作的習慣以確保安全。
