綜合布線系統是智能化系統的基礎設施，非常重要，直接關系著整個系統的穩定性與流暢性。在綜合布線系統施工過程中，針對不同的環境需要采用不同的設備，種類繁多，不容易分清楚。但是也有一些是綜合布線系統施工很常用的設備，了解這些就可以應對大部分的情況了，下面一起來看看吧。

正文：

展示常用的線材及設備

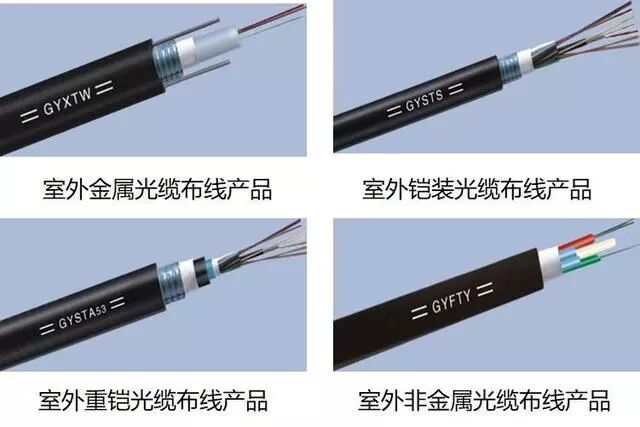

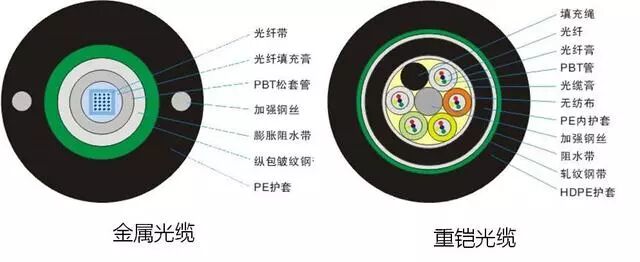

室外光纜

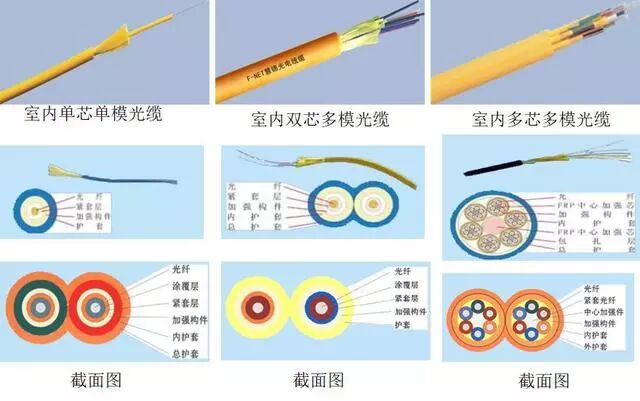

室內光纜

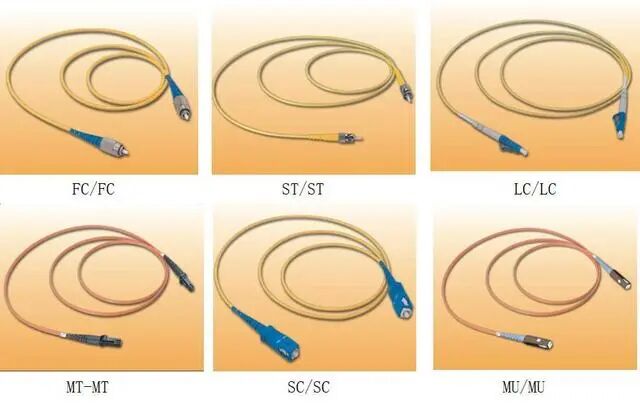

光纖跳線

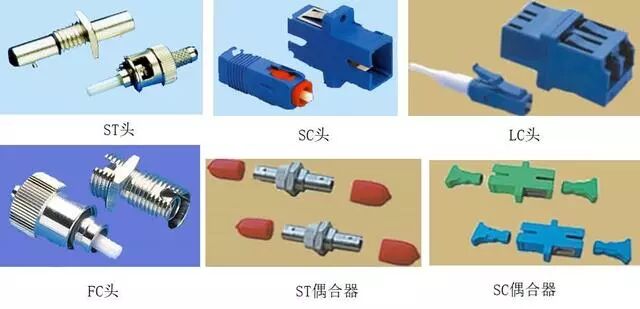

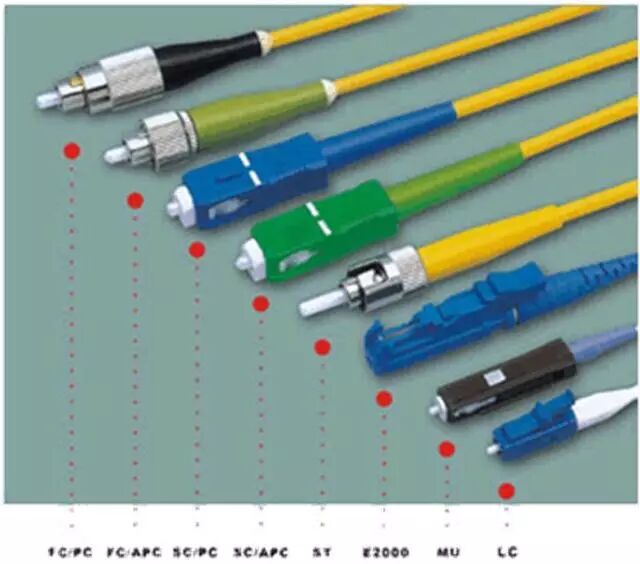

光纖接頭/耦合器件

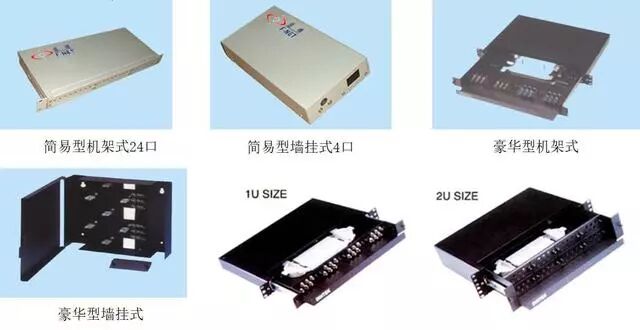

光纖配線產品

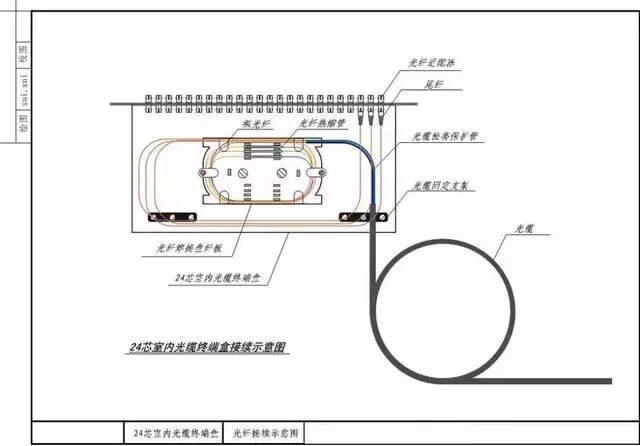

光纖熔接示意圖

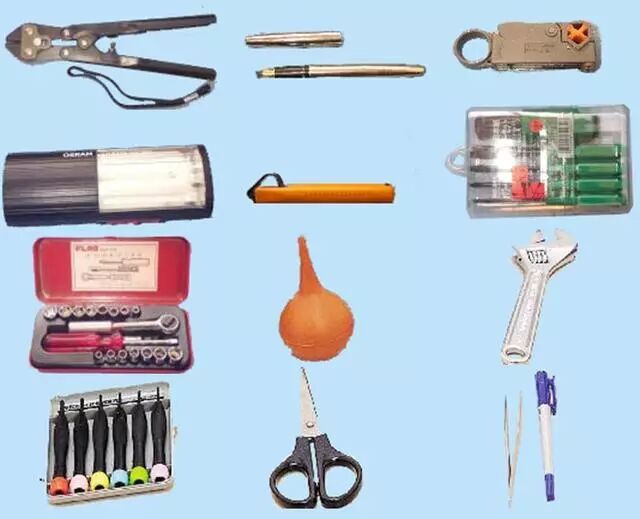

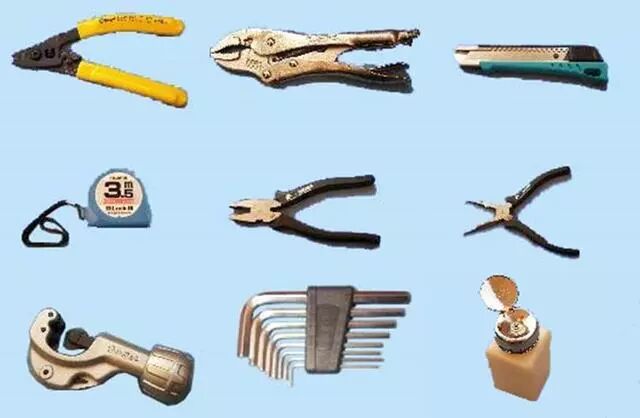

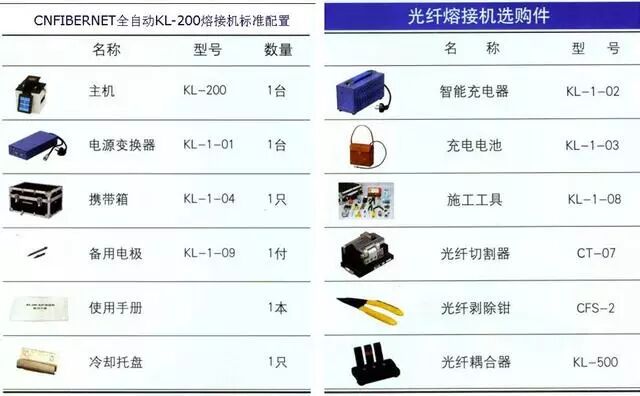

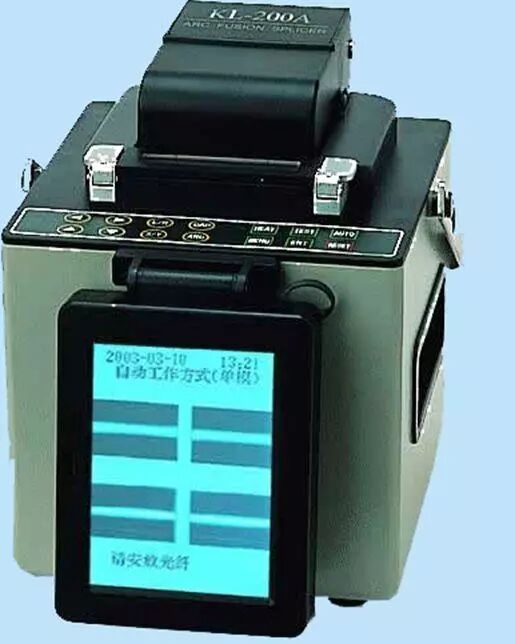

光纖施工工具

光纖施工工具

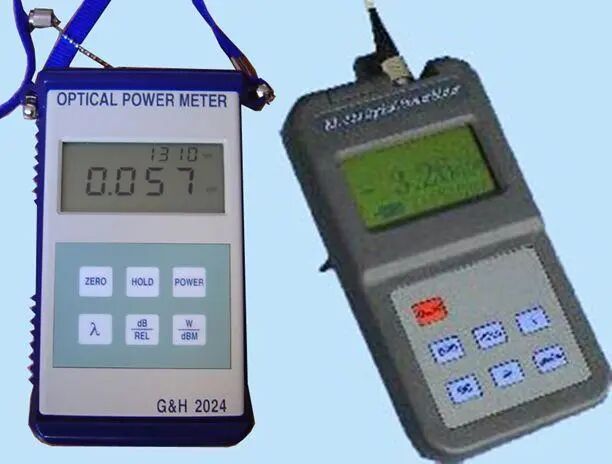

光功率測試儀

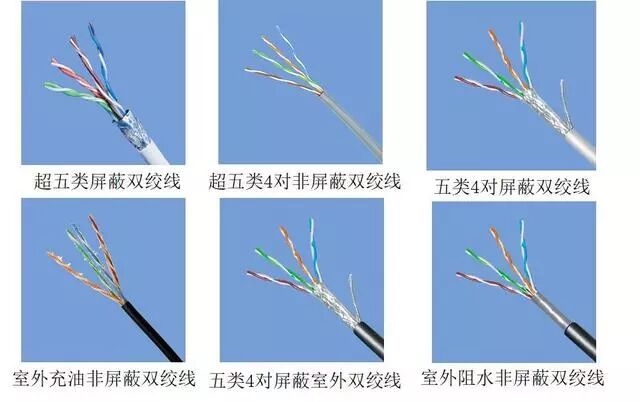

雙絞線

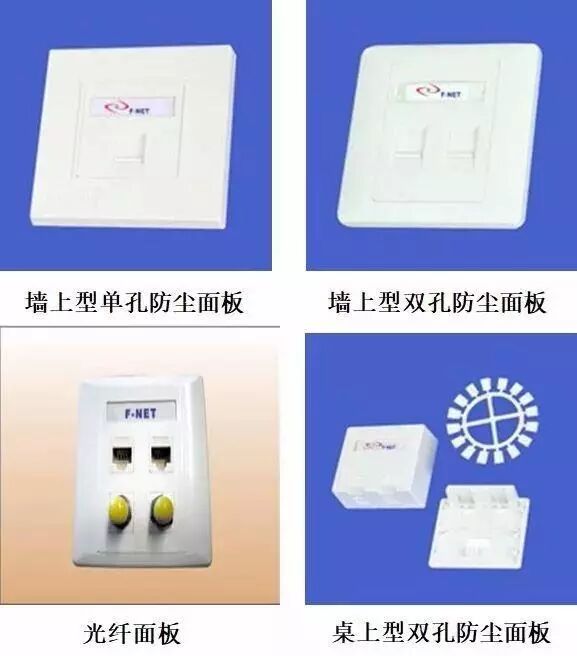

信息面板

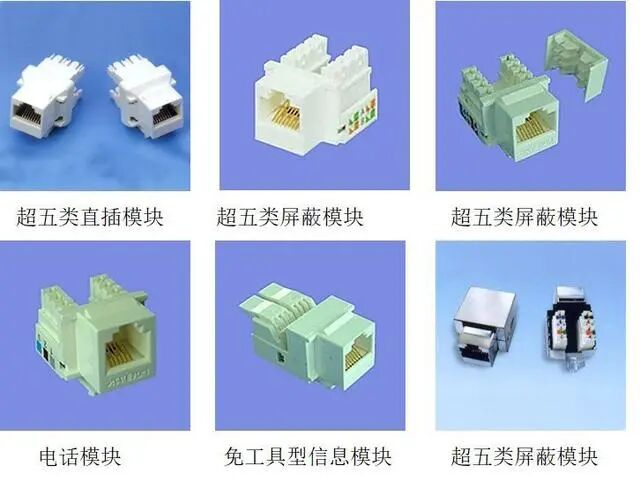

信息模塊

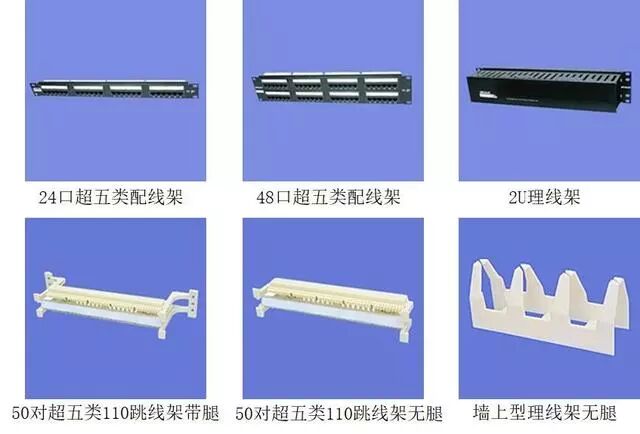

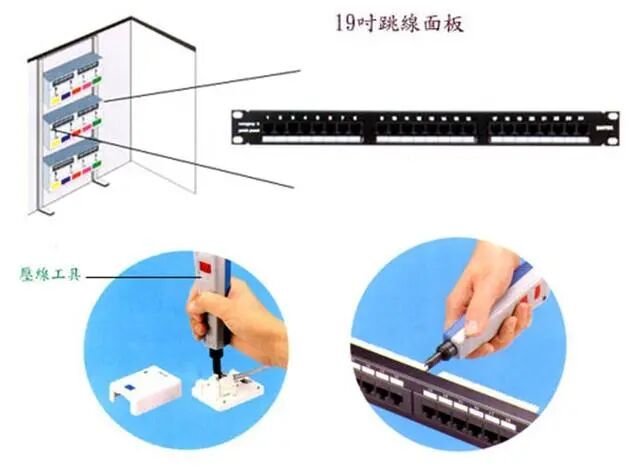

配線架

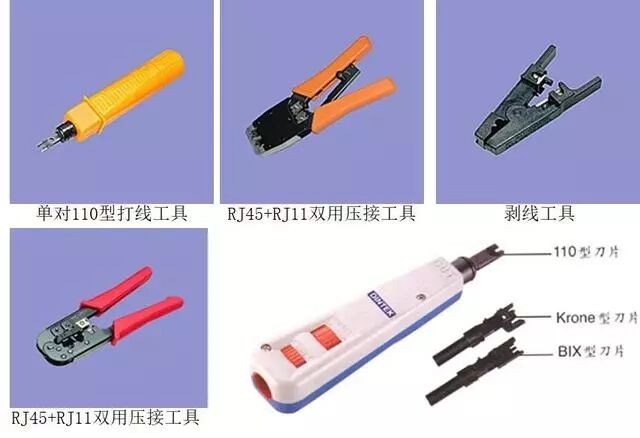

網線工具

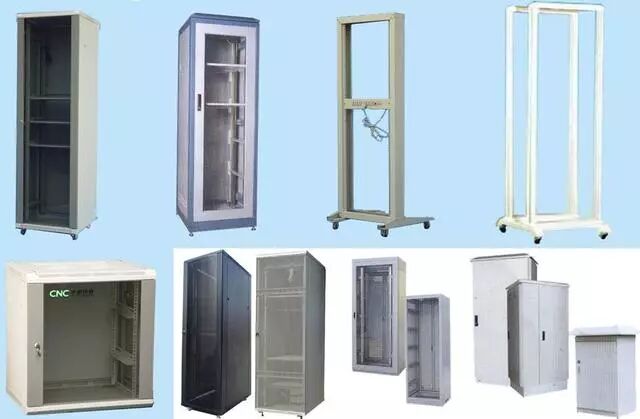

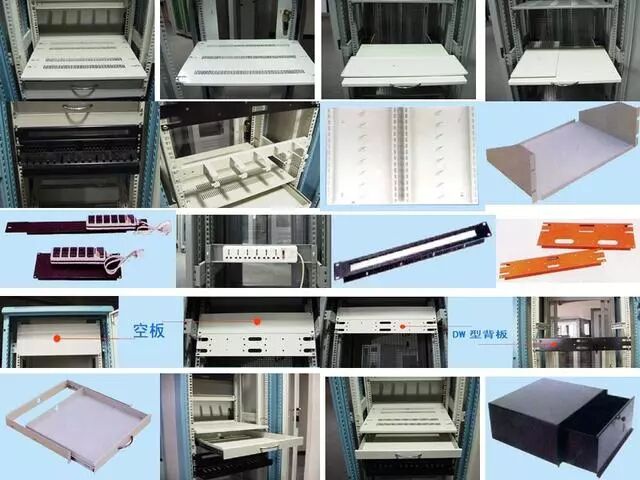

網絡機柜

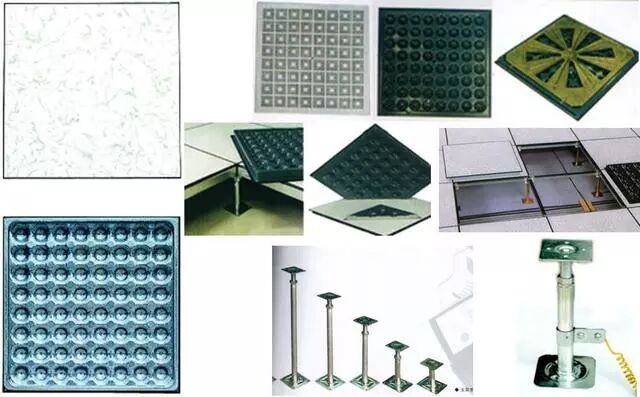

防靜電地板

六類網線施工注意事項

弱電工程中六類線纜在布線施工在六類布線中的任何安裝錯誤或走所謂的"捷徑"，都有可能導致測試勉強合格或不合格，因此，大多數制造商在產品出售時，都建議安裝商嚴格遵守布線標準文件中規定的安裝方法及隨產品提供的建議方法，這也許是六類布線安裝標準出臺前保證布線質量的有效方法之一。那么，在六類布線安裝過程中有哪些重要問題需要注意的呢？

1．弱電工程中六類線纜在布線施工電纜拉伸張力

不要超過電纜制造商規定的電纜拉伸張力。張力過大會使電纜中的線對絞距變形，嚴重影響電纜抑制噪音（包括近末端交擾、遠端串音及其衍生物）能力以及電纜的結構化回波損耗，進而改變電纜的阻抗，損害整體回波損耗性能，影響高速局域網的傳輸性能。此外，張力過大還可能導致線對散開，損壞導線。

2．弱電工程中六類線纜在布線施工電纜彎曲半徑

避免電纜過度彎曲。因為這可能導致線對散開，引起阻抗不匹配及不可接受的回波損耗性能。另外，彎曲過度還會影響電纜中的線對絞距，電纜內部4個線對絞距的改變將導致噪聲抑制問題。一般情況下，電纜制造商都建議，安裝后的電纜彎曲半徑不得低于電纜直徑的8倍。對典型的六類電纜，彎曲半徑應大于50mm。

在安裝過程中，最可能出現電纜彎曲的區域是配線柜。大量的電纜引入配線架，為保持布線整潔，可能將某些電纜壓得過緊、彎曲過度，而這種情況通常是看不見的，因而常常被疏忽，從而降低布線系統的性能。如果制造商提供了背面線纜管理設備，那么就要根據制造商的建議使用這些設備。

器件內部的電纜彎曲半徑有著更加嚴格的限制。一般來說， 安裝過程中的電纜彎曲半徑是電纜直徑的8倍。在實際操作中，在背面盒中的彎曲半徑以50mm為宜，進線的電纜管道的最小彎曲半徑是100mm。

3．弱電工程中六類線纜在布線施工電纜壓縮

避免使電纜扎線帶過緊而壓縮電纜。在大的成捆電纜或電纜設施中最可能發生這個問題，其中成捆電纜外面的電纜會比內部的電纜承受更多的壓力。壓力過大會使電纜內部的絞線變形，影響其性能，一般會使回波損耗處于不合格狀態?；夭〒p耗的效應會積累起來，比如：在掛在懸掛線上的長走線電纜中，每隔300mm就要使用一條電纜扎線帶，如果掛在懸掛線上的電纜長40m，那么扎線次數為134次，其中的每個過緊的電纜扎線所引起的回波損耗都會積累起來，提高總損耗。因此在使用電纜扎線帶時，要特別注意扎線帶使用的壓力大小。扎線帶的強度只要能夠支撐成捆電纜即可。

4．弱電工程中六類線纜在布線施工電纜重量

在使用懸掛線支撐電纜時，必須考慮電纜重量。電纜的重量因制造商而異，六類電纜的重量大約是五類電纜的兩倍，如果采用這種1m長的24條六類電纜，其重量接近1kg，而相同數量的五類或超五類電纜的重量僅0.6kg，因此，每個懸掛線支撐點每捆最多支撐24 條電纜。www.dgzj.com

5．弱電工程中六類線纜在布線施工電纜打結

在從卷軸上拉出電纜時，要注意電纜可能會打結。電纜打結，就應視為損壞，應更換電纜。因為即使弄直電纜結，損壞也已經發生，這一點可以通過對電纜的測試得到驗證。盡管一個電纜結不可能導致測試不合格，但是，所有這些效應會積累在一起，當它們與電纜扎線帶引起的性能下降等其他因素綜合在一起時，會導致系統測試不合格。

6．弱電工程中六類線纜在布線施工成捆電纜中的電纜數量

在任意數量的電纜以很長的平行長度捆在一起時，其中具有相同絞距的不同電纜的線對電容耦合（如藍線對到藍線對）會導致串擾明顯提高。這稱為"外來串擾"，這一指標還有待布線標準的規范或精確定義。消除外來串擾不利影響的最佳方式是最大限度地降低并行線纜的長度，以偽隨機方式安裝成捆電纜。長期以來，一直采用的方法是在走線中使用"梳狀"布線方式（以保持整潔）。把電纜捆在一起是避免不同電纜的任何兩個線對在有效長度內存在平行敷設可能性的最佳方式。這一點沒有捷徑或其他有效方法。

7．弱電工程中六類線纜在布線施工電纜護套剝開

在電纜端接點上進行端接后，從外皮到IDC（絕緣置換連接器）之間露出的線對必須保持最小長度。剝開的護套長度越小，越有利于電纜內部的線對保持絞距，實現最有效的傳輸通路。在IDC 上剝開的護套過大將損害六類布線系統的近末端交擾和遠端串音性能。因此，TIA 或ISO 布線標準都規定了剝開的護套長度。

8．弱電工程中六類線纜在布線施工線對散開

在線纜端接點，應使電纜中的每個線對的絞距盡可能靠近IDC。線對絞距由電纜制造商計算后確定，改變它們將給電纜性能帶來不利影響。盡管ISO和TIA超五類布線標準規定了線對散開的長度（13mm），但它們沒有對六類布線做出類似規定。目前的做法是遵守制造商提供的建議。在觸點和環導線順序發生錯誤的端接點上，增加一對絞線要比去掉一對絞線好。因為這可以保證與相關IDC對齊，使電纜內部的線對絞距保持不變，實現盡可能好的傳輸通路。IDC上線對散開過大將會損害六類布線系統的近末端交擾、遠端串音和回波損耗性能。

9．弱電工程中六類線纜在布線施工環境溫度

環境溫度在五類和超五類布線中已經是個問題，在六類布線中，它更為嚴重。環境溫度會影響電纜的傳輸特點，所以，應盡量避免可能遇到的高溫環境，如>60℃。如果天花板上的屋頂處于陽光直射下，就很容易發生這種情況。一般來說，在溫度提高時，電纜的衰減會提高，其對長鏈路的影響是可能導致參數勉強合格或不合格。
