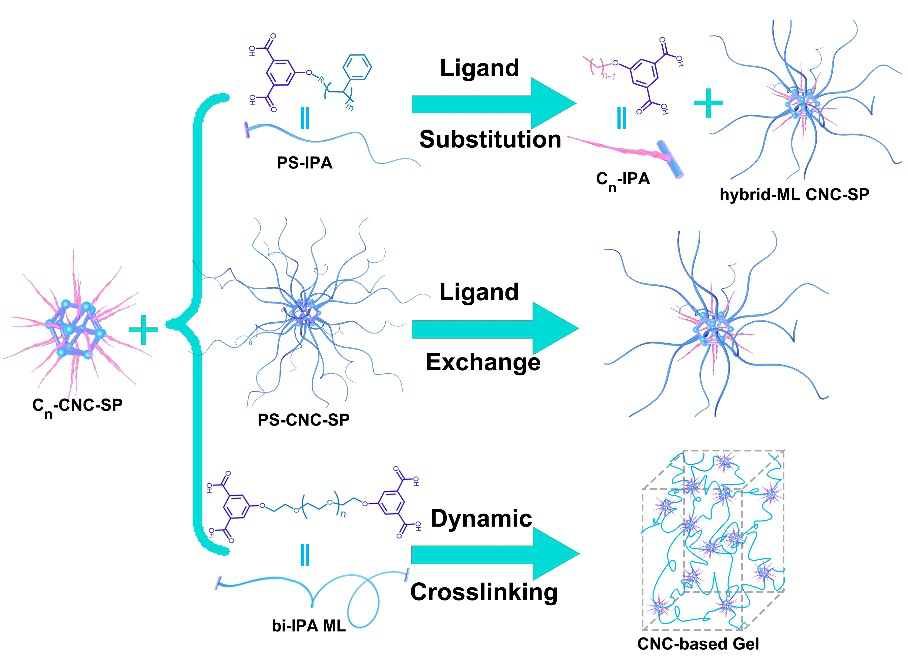

圖1：基于納米籠溶液動態行為的配體取代及交換和納米籠凝膠設計示意圖

鑒于此，華南理工大學殷盼超教授開發利用不同尺寸分子標記配體的方法，使用經典的尺寸排斥色譜（SEC）和小角中子及X射線散射法，系統性地研究了基于銅配位3D籠狀配位組裝體的大分子配體交換動力學過程；進而，作者基于對大分子配位交換動力學的認知，精確地調控組裝體結構，并開發出基于配位納米籠的、可再加工的3D交聯凝膠網絡結構。該項工作由華南理工大學殷盼超教授指導張明鑫（第一作者）等人，以題為“Unique Dynamics of Hierarchical Constrained Macromolecular Ligands on Coordination Nanocage Surface Promotes Facile and Precise Assembly of Polymers”的論文發表在最新一期的《Journal of Physical Chemistry Letters》上。

文章亮點：

（1）為了突破順磁性物質核磁表征的障礙，和質譜對樣品高要求限制，作者創造性地利用不同大小分子尺寸標記方法（例如圖1中，使用大尺寸配體(PS-IPA)取代小的納米籠(C_n-CNC-SP)上的小尺寸配體(C_n-IPA)），標記配體分子來定量研究復雜籠狀3D結構配位組裝體的配體交換動力學過程。

（2）利用簡單通用且定量的方法（SEC和SANS），分離配體交換過程中多組分結構，并實時監測各結構組分結構含量（如圖2b, 2e和圖3b 利用SEC分離并計算各組分含量；圖2d和圖3c通過散射驗證溶液中結構變化），從而為定量研究配體交換過程提供可能。這也將啟發更多復雜動態歷程的研究。

（3）通過中子和X射線散射相互結合，相互輔助研究組裝體多成分和多級組裝結構，將組裝體結構與對應結構含量（SEC結果）相互支持，對配體交換動力學研究提供更有利的表征。

（4）基于配體交換動力學的結果，作者深入開發了基于配體交換的精確可控組裝體的設計（如圖4a, 制備具有可控大分子臂數的配位星形納米籠），并開發出可再加工的納米籠交聯的凝膠體（如圖4b基于溶液動態行為制備納米籠交聯3D網絡結構，及其宏觀可再加工性）。

圖2: a)逐步配體取代過程示意圖；b)大尺寸配體與小尺寸CNC-SP的取代過程；c) b圖中，不同溫度下，配體取代動力學取代比率-反應時間關系；d)通過中子散射驗證配體取代前后組裝體結構變化；e) 小尺寸配體與大尺寸CNC-SP的配體取代過程；f) e圖中，不同溫度下，配體取代動力學取代比率-反應時間關系；g) 80%取代耗時與反應溫度關系

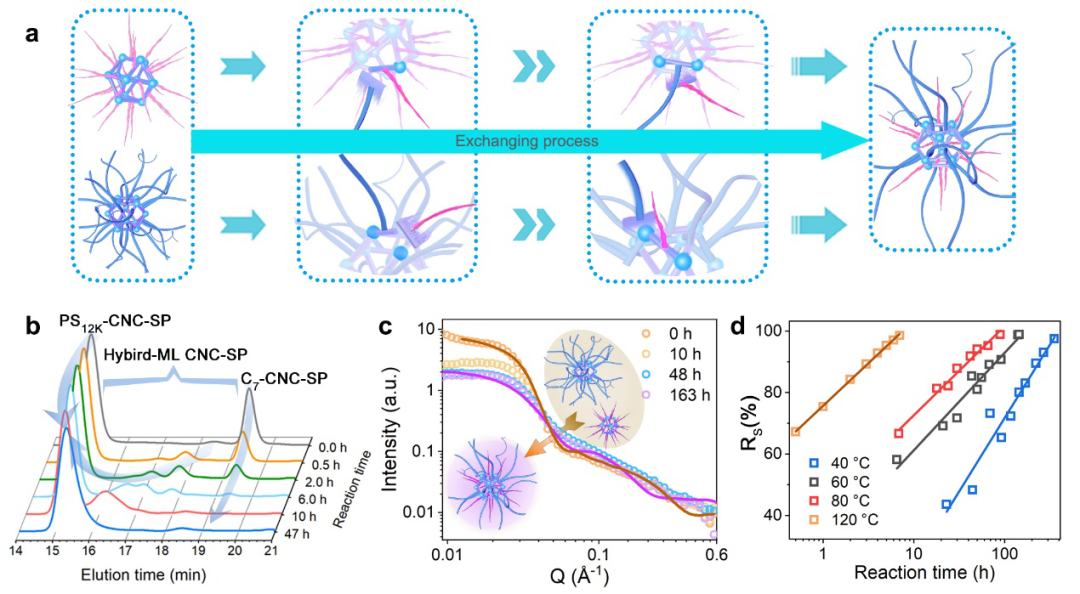

圖3: a)逐步配體交換過程示意圖；b)大尺寸CNC-SP與小尺寸CNC-SP的配體交換過程；c)通過中子散射驗證配體取代前后組裝體結構變化；d) b圖中，不同溫度下，配體取代動力學取代比率-反應時間關系。

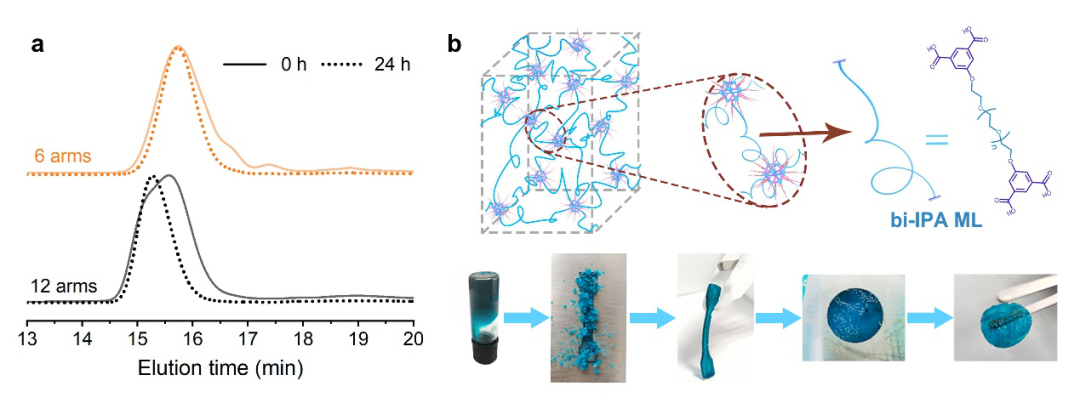

圖4: a) 具有不同大分子配體數量混合配體的可控精確自組裝；b)通過配體交換，制備基于納米籠交聯的可再加工凝膠結構示意圖與溶液和熱壓再加工實體圖。

本項研究得到了國家自然科學基金、科技部重點研發計劃等基金資助。中國散裂中子源的小角中子散射線站和上海光源的小角X光散射線站為溶液結構的原位表征提供大力支持。

文章鏈接：

https://pubs.acs.org/doi/10.1021/acs.jpclett.1c01278

相關進展

華南理工大學殷盼超教授課題組《Angew. Chem. Int. Ed.》：“插層互鎖效應”誘導形成的新型彈性材料

華南理工大學殷盼超課題組在基于金屬有機多面體構建的受限高分子系統的微觀結構-性能關系上取得新進展

1克僅需20元！華南理工大學殷盼超教授課題組最新研究有望助力高性能燃料電池“中國制造”
