熱變形溫度是指對浸在120°C/h的升溫速率升溫的導(dǎo)熱的液體介質(zhì)中的一定尺寸的矩形材料試樣施以規(guī)定負荷，試樣中點的變形量達到與試樣高度相對應(yīng)的規(guī)定值時的溫度，是衡量材料耐熱性能的重要指標之一。

1.測試方法對熱變形溫度結(jié)果的影響

常用熱變形溫度測試標準

(1)GB/T1634-2004 (2)ASTM D648-2007 (3)ISO 75-2：2013

注：由于1和3測試方法完全一樣，這里只討論1和2之間的區(qū)別

同種材料在相同實驗條件下，根據(jù)不同標準以及樣條獲得的實驗結(jié)果如下

結(jié)果分析：不論何種材料，按照不同測試方法得到的結(jié)果確實存在一定差別，且有著相同的規(guī)律：GB/T1634-2004 4X10X80（平放）＜GB/T1634-2004 4X10X120(側(cè)立)＜ASTMD648-2007 6.4X13X130（側(cè)立）。

2.硅油黏度對熱變形溫度的影響

根據(jù)熱變形溫度測試原理，硅油只是一種介質(zhì)，用來保證樣品不同方位受熱均勻穩(wěn)定，理論上對測試結(jié)果沒有影響。但當硅油使用時間較長以后，由于受到污染（樣品在高溫條件下分離出小顆粒渣滓），硅油會變得混濁，顏色變深，從而增加硅油的黏度，當黏度過大導(dǎo)致硅油不能均勻流動時，會對測試結(jié)果造成一定的誤差。

3.熱變形測試起始溫度對測試結(jié)果的影響

在GB/T1634-2004標準中規(guī)定：每次實驗開始時，加熱裝置的溫度應(yīng)低于27°C，除非以前的實驗已經(jīng)表明，對測試的具體材料在較高溫度下開始不會引起誤差。

同種材料在相同實驗條件下，不同起始溫度進行實驗獲得的實驗結(jié)果如下

結(jié)果分析：測量結(jié)果隨著起始溫度的升高而升高，因此測試起始控制在27°C以下是有必要的。一般情況該條件只對測試結(jié)果較低的材料有較大的影響，對于結(jié)果較高的材料影響不明顯。

4.結(jié)論

按照不同的測試方法得到的熱變形溫度結(jié)果存在一定的差別，并且有著相同的規(guī)律，因此在標示材料的熱變形溫度是需同時列出測試方法；硅油的使用周期需要有一定的控制，使用越久越容易引起結(jié)果的偏高；熱變形溫度測量結(jié)果隨起始溫度的升高而升高，因此控制起始溫度直接影響結(jié)果。

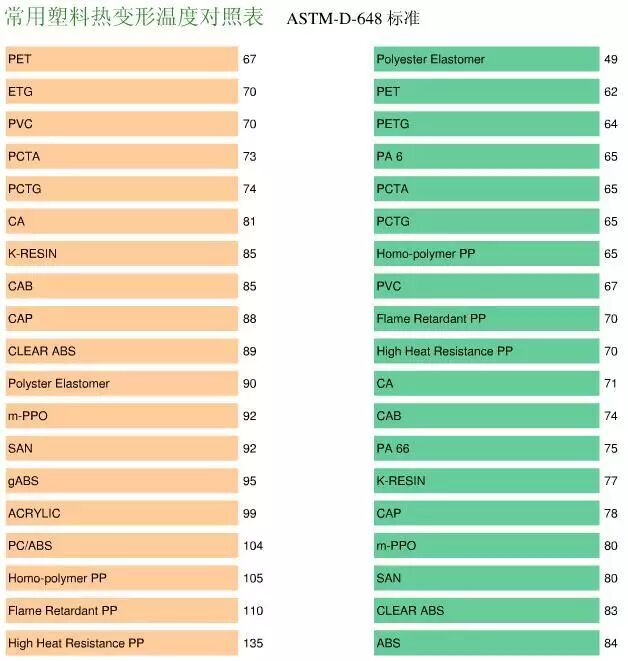

附：常見塑料熱變形溫度表

材料老化測試，選紫外、氙燈還是碳弧?

可靠性試驗 | 氙燈老化試驗時間和能量的換算方法！

5G時代 | 一文讀懂材料導(dǎo)熱性能測試方法！

TGA、DSC、TMA等常用熱分析方法及應(yīng)用

小技巧！如何通過紅外光譜推出材料結(jié)構(gòu)？

iPhone12如何做“無損傷”跌落測試呢？
