1. DCDC芯片的占空比是輸出電壓除以輸入電壓，那么當負載電流增加的時候，占空比是增加的，為什么不等于輸出比輸入了呢？

(1)首先我需要糾正一點在開關電源的3種基本拓?fù)渲校挥衎uck開關電源其占空比=Vout/Vin

(2)而其他拓?fù)浣Y(jié)構其占空比≠Vout/Vin,有一句話叫如有雷同純屬巧合，只不過很多人都對Buck開關電源比較熟悉所以就認為所有拓?fù)涞拈_關電源其占空比duty = Vout/Vin,其實并非如此

(3)大家學習開關電源首先要把開關電源的最基本的3種拓?fù)涓愕梅浅Ｊ煜げ判校f先占 空比的定義=ton/(ton + toff)

(4)然后開關電源其有伏秒原則即Von*ton = Voff*toff,伏秒原則其本質其實是在整個PWM周期內，電感在ON和OFF期間其△I相等

(5)然后由3和4我們就能夠得出其不同拓?fù)浣Y(jié)構其通用的占空比的公式duty=Voff/(Von+Voff)

(6)而不同的拓?fù)浣Y(jié)構其Von和Voff是不相同的，所以最終其不同拓?fù)浣Y(jié)構其占空比是不一樣的

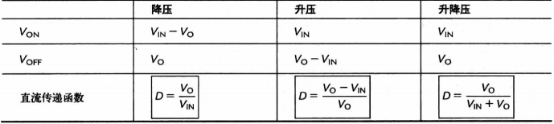

(7)所以最終我們不同拓?fù)浣Y(jié)構得到的結構如下圖:

(8)我們在來分析另外一個問題，但負載電流增加的時候，首先是Vo變化，Vo變化而Vin不變化，所以占空比就發生變化，其占空比仍然遵循我們上述規律公式

2. DCDC芯片輸入和輸出的電容容值怎么計算？

A.首先我們對于電容有一個公式C=Q/V==>△C=△Q/△V; △Q = △I*△t==> △C=△I*△t/△V

B.所以不管是輸入電容還是輸出電容，其關鍵還是要求出△I,即紋波電流，而紋波電流我 們根據電流紋波率r以及具體的拓?fù)浣Y(jié)構等然后就可以求出來，然后我們△t是可以預估的，最后我們就能求出一個電容值

C.但是我們也要考慮降額的問題，同時重點關注電容里面的紋波電流的參數

D.電流紋波率我們在進行開關電源設計的時候我們一般都是假定r=0.4,這是一個最理想的值

3. DCDC芯片輸入輸出的大電容和小電容在布局上是先大后小嗎？

A.首先大小電容并聯針對于不同的情況我們要做不同的考量

B.針對于電源IC的地方，我們一般都是先大后小，為什么呢？因為我們之所以這樣做的原因主要其實是出于阻抗特性的考慮，一般情況下，PCB走線如果過程則其寄生的電感成分在高頻下會使得電容的濾波能力大打折扣，甚至完全喪失濾波效能，得不償失，而小電容更容易產生這樣的問題，所以基于此的話我們在IC電源處都是先打后下

C.針對于開關電源而言:輸入我們是先小后大，輸出電容是先大后小。針對于開關電源這種應用，其針對于電容而言其存在最大的風險其實是紋波電流，紋波電流這一參數對于電容的使用壽命非常巨大，對于開關電源中我們有高頻開關，在開關不斷地通斷過程中就會產生比較大的高頻紋波電流進而產生比較大的紋波電壓，進而在電容的ESR產生大量的熱，電容過熱就有可能有失效的風險，所以在靠近開關結點的附近其會有非常大的電流波動，而這種電流波動對于電容而言損害非常大，對于小電容而言，如果其靠近開關結點布置，則其紋波電流很有可能會超過其額定值，最終很快損害，所以針對于開關電源而言，其電容布置的宗旨就是大電容靠近開關節點，小電容遠離開關接點不管是輸入端還是輸出端
