I. 簡介

天然酯絕緣液經過這些年僅限于低電壓等級配電變壓器的應用，在2000年初開始考慮用于電力變壓器。隨著電壓等級的提高，對絕緣系統精確設計的要求越來越高。介電系數是電場分布的一個重要參數。

在交流和沖擊電壓下，液體和固體絕緣材料的電場分布與介電系數成反比。由于天然酯（EN）的介電系數高于礦物油(MO)，更接近浸漬紙和絕緣紙板，故液體絕緣中的場強降低，而固體材料中的場強增加。

在許多情況下，液體中的場強是制約主空道(低壓和高壓繞組之間的絕緣)尺寸的主要因素。如圖1所示，液體中的場強可以顯著降低

簡化模型由兩個油隙和中間的高密度紙隔板組成，均為3mm厚。紅色曲線(礦物油)和綠色曲線(天然酯絕緣液)的對比表明，油隙中的場強減小，固體絕緣中場強增加。

由于材料的特性可能會根據制造商的不同而發生變化，作者認為必須明確所用材料的品牌名稱。考慮的介質液體是礦物油，其中介電系數的標準值已被定義，而天然酯液體，從測量的FR3得到的值已被使用。固體絕緣采用三種不同的材料：牛皮紙、低密度紙板(T3)和高密度紙板(T4)。

圖1 在50kV額定電壓下，由兩個油隙組成的9mm電極均勻場的仿真模型和沿A— B線的電場強度

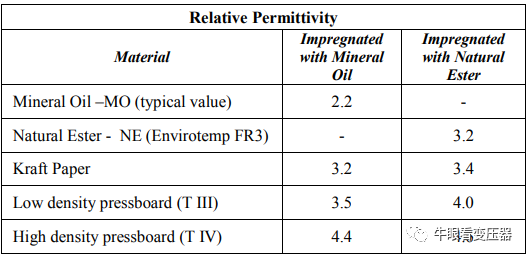

表一仿真參數:介電系數

II.  絕緣設計

絕緣系統的設計基本上必須考慮三個不同的方面:

? 所有位置的最大可接受的電場強度;

? 線圈、出頭和引線的機械支撐;

?用于介電液體在整個產熱區域循環的油道。

一般情況下，電場評價需要液體和固體絕緣中的場強分析，以及沿界面(爬電)的場強分析。電場由電壓、幾何形狀和材料的介電系數定義，在材料中產生相應的應力，在固體絕緣表面產生切向應力。本文主要研究了這兩種絕緣材料的應力。

簡單的幾何圖形，如同心圓柱體的主空道(HV/LV)可以數學公式計算。但是對于稍微復雜一些的結構，解析解幾乎是不可能的，要使用數值計算，通常應用有限元方法。對于目前的研究，用于模擬的參數列在表I中:

III.  “主空道”設計的比較

所謂“主空道”，即低壓繞組(LV)和高壓繞組(HV)之間的圓柱形區域，在幾個不同的方面受到介電系數差異的影響。為說明這一點而準備的模型來自一個在低壓和鐵芯之間有一個第三繞組的變壓器，低壓被模擬為一個單層繞組，高壓繞組被表示為一個餅式結構，每個線餅離散化。模型如圖2所示。從A到B繞組之間的電力線在后面的圖中計算。

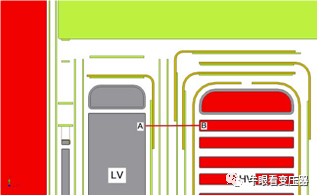

圖2 “繞組端部距離”仿真模型

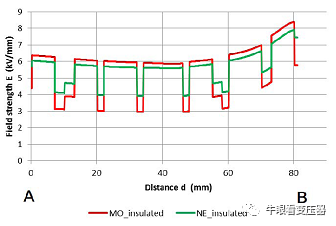

圖3 額定電壓460kV時，圖2中沿A到B的電力線的場強

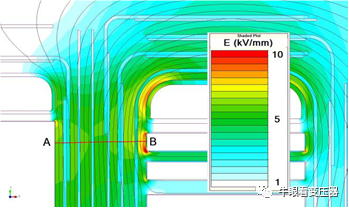

圖4 以礦物油為絕緣的“繞組端部距離”模型場圖

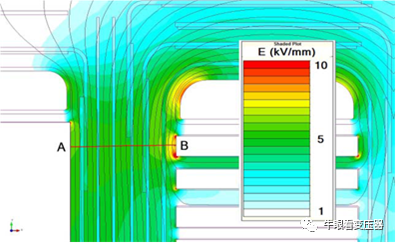

圖5 以天然酯為絕緣的“繞組端部距離”模型場圖

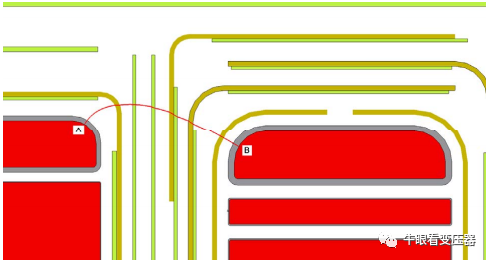

圖6 定義了用于評估場強的場線路徑

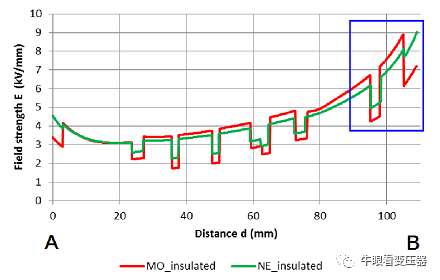

圖7 當額定電壓為460kV時，沿電力線從A到B的電場應力。(注:由于介電系數的不同，MO和NE始于A處的電場線并不相同;但是，對比圖4和圖5，差異太小，看不出來)

場強沿A-B路徑的分布情況如圖7所示。因此，當在圖表中沿直線表示這些值時，出現了圖1中提到的相同行為:液體間隙中的應力減小，而固體絕緣的應力增加。

與預期的一樣，用MO和NE模擬相同的幾何形狀，發現NE的液體應力降低了約5%。假定兩種液體的介電強度都與假定的相似，則可以獲得更高的安全裕度。然而，在優化絕緣結構之前，例如通過減少主空道和或減少屏障的數量，建議在考慮許多可變參數的情況下，確保所有操作條件和應力下的介電強度相似:工頻、脈沖、快速瞬變、溫度、水分、油流、顆粒等。此外，需要特別注意尖角、引線和邊緣附近的高度分化的區域。反轉效應將在后面詳細介紹。

圖8  高壓繞組頂部的應力放大

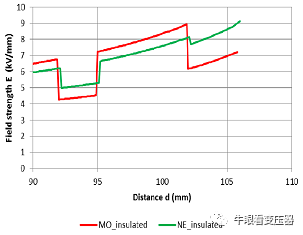

圖9 當額定電壓為460 kV，左側為MO，右側為NE時，場強沿A – B的分布

場圖的比較需要注意細節。圖5中沿路徑A-B的綠s色調較圖4略淺，證實了所呈現的油隙中的場強降低。但最相關的方面是HV最后一個線餅邊緣的小細節，在點B處。由于該模型包括了導體周?chē)募埥^緣，因此也可以識別出液體中應力的減少和固體中應力的增加。在MO中，可以看到更大的橙s色調區域和邊緣的顏色變化，覆蓋了略大的區域。用NE法計算時，導體紙絕緣層內的應力增加，呈深紅色集中區域，并快速降至黃色；電場梯度的增加正是我們關注的重點。特別是對于更高的電壓等級，在最后一個線餅上可能需要額外的邊緣保護，或者在可以避免使用礦物油的情況下使用潛靜電環。通過圖9中兩幅圖的對比可以清楚地看到這種詳細的效果。

IV.  繞組端部距離的比較

采用圖2所示的仿真模型，定義了另一條路徑進行低壓靜電環到高壓靜電環的場強比較，如圖6所示。沿此路徑的場強如圖7所示，對于NE情況，在B點的場強變化導致液體中與本文中幾乎相同的應力。圖8中標注的藍色區域進行了詳細說明。

由于NE的介電系數與紙的介電系數非常接近，屏蔽環紙上應力的增加對該區域的影響比較明顯。完美的工藝是這些精致的絕緣片的關鍵。

V.  引線/內部連接設計的比較

高介電系數的影響往往會在引線上產生臨界點，而不是在繞組上。主要原因是采用了標準化的絕緣厚度表，這是根據MO的介電系數建立的，當使用NE時，導體絕緣中的應力會增加。

為了評估這種行為，建立了一個平行于平面地電位的導線的簡單模型(見圖10)。圖11給出了沿A-B線的場強，正好顯示了所描述的效果。對于礦物油計算，紅色曲線，固體絕緣內部表面的應力約為5.5 kV/mm，而對于NE，應力約為7.4kV/mm。

圖10  在箱壁附近的絕緣引線對平面

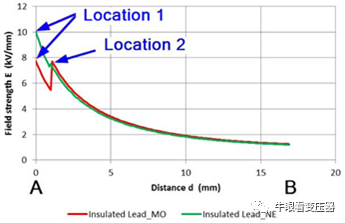

圖11  當額定電壓為460kV時，從A到B的電場應力



圖12 左為MO絕緣液，右為NE絕緣液的仿真模型“絕緣引線”的場圖

這對于大多數低于36kV電壓等級的配電變壓器來說可能是至關重要的，在這種情況下，導線布線通常比較松散，沒有連接到支架上。大多數情況下，電纜之間的一個小的液體間隙就足以防止任何問題。對于更高的電壓等級，這是一個標準的做法，有引線結構非常穩定。

從圖12顏色的比例，高介電系數液體對引線的影響是非常清楚的。這是設計師需要特別注意的一點。

VI.  結論

天然酯類液體的應用可以看作是一個日益增長的趨勢。盡管與礦物油在功能上有很大的相似之處，但對于一個成功的變壓器設計來說，有一些差異是必須考慮的。對于絕緣設計，主要是考慮介電系數。絕緣設計人員必須意識到這一差別，在計算和校核絕緣紙中應力和拐角中液體應力時，必須使用適當?shù)闹怠?/span>
