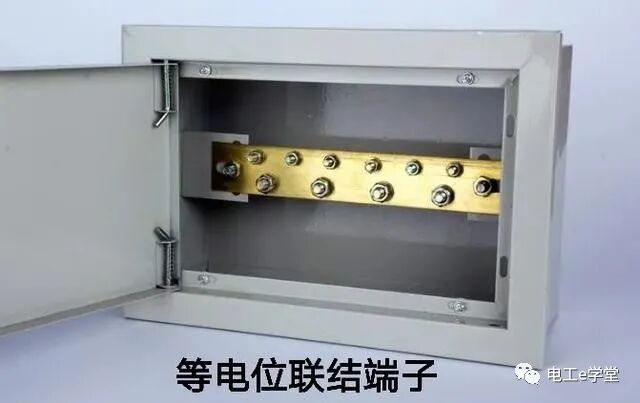

等電位就是將各種可導電的金屬外殼連接在一起并可靠接地，相互 之間只傳電位沒電位差，也就不傳遞電流，讓人體整體身處其中也不會觸電。而等電位聯結端子是等電位箱中的一種聯結用于等電位之間導線的固定螺栓。

等電位是一個系統接地過程，它的下端是一個接地良好的接地網，接地電阻值小于等于4Ω。并且主導線截面積大，可以在有雷擊的時候將強大的沖擊放電電流迅速引入大地，保護大樓的安全。等電位是近年來國際上大力推廣的一種電氣安全措施。

等電位端子與三相五線制的保護接地線（PE）聯結在一起，組成重復接地。

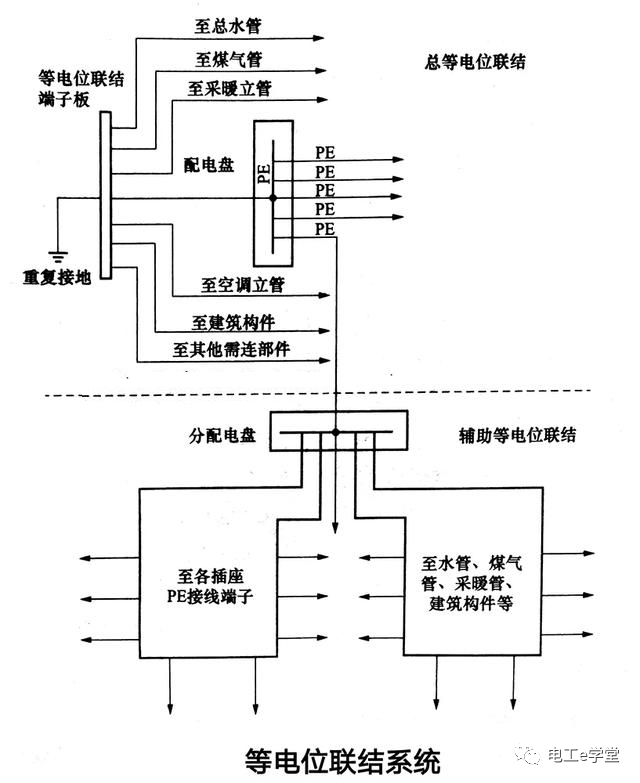

等電位聯結可分為總等電位聯結(又稱主等電位聯結)和局部等電位聯結(又稱輔助等電位聯結)兩種，其聯結系統如下圖所示：

★總等電位聯結

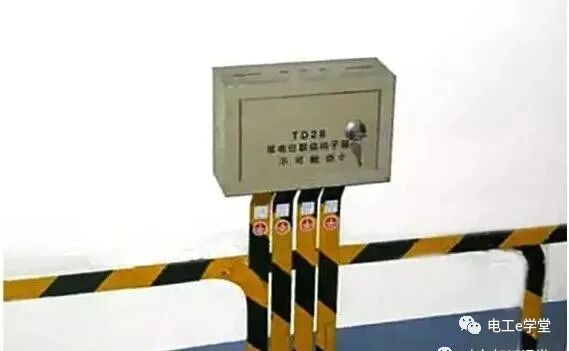

總等電位聯結是將建筑物內進線配電箱的PE (保護接地線或保護零線)母排、接地干線、上下水管、煤氣管道、暖氣管道、空調管路、電纜槽道以及各種金屬構件等匯接到進線配電箱近旁的接地母排(總接地端子)上并相互連接。

當發生接地故障時可以顯著降低電氣裝置外露導電部分的預期接觸電壓，減小保護電器動作不可靠的危險性，消除或降低從建筑物外竄入電氣裝置外露導電部分上的危險電壓的影響。

由戶外引入的上述管道應盡量在建筑物內靠近人口處進行連接。應該指出,煤氣管和暖氣管應列人總等電位聯結，但不允許用作接地極。因此，煤氣管在入戶后應插入一段絕緣部分，并跨接一過電壓保護器；戶外地下暖氣管因包有隔熱材料，可不另行采取措施。

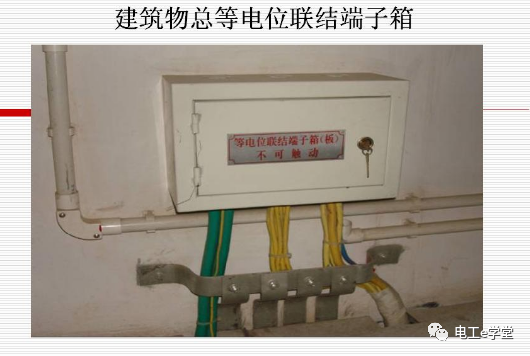

總等電位聯結一般設置專用的端子板。總等電位聯結線的截面不應小于電氣設備中最大PE線截面的一半，但如果為銅導線則不必大于25mm2；如果是其他材質的導線，則應與相應的銅導線的截面積相同。

★局部等電位聯結

局部等電位聯結是指將上述導電部分在局部范圍內再做一次連接，如局部等電位聯結范圍內沒有PE線，不必自該范圍外特意引人。兩外露可導電部分之間或外露可導電部分與裝置外導電部分之間的連接稱為輔助等電位聯結，一般統稱為局部等電位聯結。

它可以在當電氣裝置或電氣裝置某一部分的接地故障保護的條件不能滿足時，使故障接觸電壓降至接觸電壓限值以下。當電源網絡阻抗過大、自動切斷電流時間過長、不能滿足防電擊要求時;又如浴室、游泳池、醫療手術室等場所對防電擊有特殊要求時，可在局部范圍內設置等電位聯結。

局部等電位聯接可以自專用端子板引出，也可自配電盤內PE干線引出。最好從兩個端子形成環形連接線,將上述需要連接的線路和部件連接到環形接地線上，也可以將電氣設備的外露可導電部分與鄰邊的水暖管道、建筑物金屬構件直接連接，形成局部等電位。

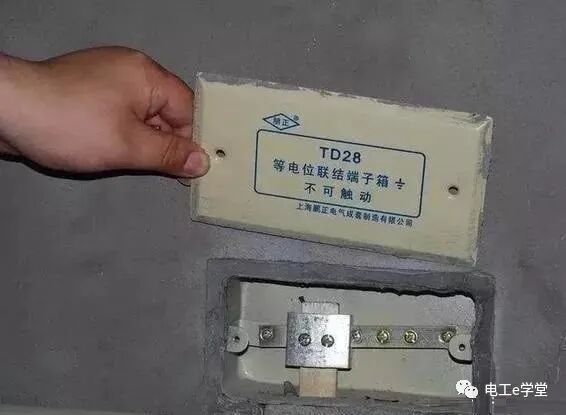

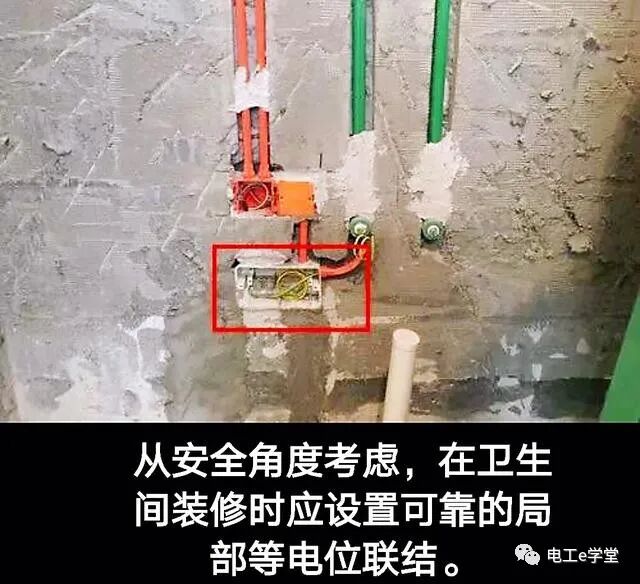

?現在的居家中的衛生間都安裝有等電位箱，它又有什么作用呢？

回答它：衛生間的等電位屬于家庭樓房中的一個分支點，它的作用是保證衛生間在某種程度上遭受雷電、衛生間中的電氣設備由于其他原因而引起漏電，對人體的危害。

★等電位連接的作用：

大家知道惡劣天氣的雷雨交加的打雷，雷電就會沿著大樓以及大樓里面的鋼筋混泥土，一直延伸到整棟大樓中，此時如果我們身在其中不小心觸摸到金屬的窗子以及金屬的水管、金屬燃氣管道等等，那么我們就會發生觸電。為了防止這種觸電事故的發生，我們就要將這些裸露的搭建的金屬物品全部用等電位聯接線連接在一起，然后再統一地將它們接入大地將強大的漏電電流全部迅速引入大地，這樣即便是身在其中，因為等電位使人體避免因為電流導入身體而發生觸電，故，等電位連接的作用就是防止發生觸電。

等電位連接與地線連接有什么不同

等電位聯接系統是使電氣設備外露可導電部分和裝置外導電部分的電位基本相等的電氣連接，是近年來國際上大力推廣的一種電氣安全措施。在高壓系統中，由于流入大地的電流很大，為了保證人身安全,盡可能地降低接觸電壓，一般均采用人工等電位網；而在低壓系統中，入地電流相對較小，而且在工業與民用建筑物中電氣設備較多，各種金屬管，縱橫交錯，金屬構件比比皆是，為了保證人身和設備的安全，將其從電氣上可靠地連接起來，以構成一個等電位空間，按照國家標準通常稱其為等電位聯結。

★自PE干線或專用端子板引出的連接線的截面積不應小于PE干線截面積的一半。電氣設備之間的連接線的截面積不應小于其中較小的PE線截面積。電氣設備與水暖管道、建筑物金屬構件的連接線的截面積不應小于該設備PE線的一半。需要說明的是，這里所講的“連接”，并非用于電氣載流，而只是一種用于取得相等電位的電氣連接。

因為等電位是線路的兩點之間帶了相同的電位，兩點之間沒有電位差，也就是沒有電壓，因為有電阻的存在，電荷就不會流動。
