1.電是什么?

答:有電荷存在和電荷變化的現象。電是一種重要的能源。

2.什么叫電場?

答:帶電體周圍形成的場,能傳遞帶電體之間的相互作用。

3.什么叫電荷?

答:物體或構成物體的質點所帶的正電或負電。

4.什么叫電位?

答:單位正電荷在某點具有的能量,叫做該點的電位。

5.什么叫電壓它的基本單位和常用單位是什么?

答:電路中兩點之間的電位差稱為電壓。它的基本單位是伏特。簡稱伏,符號v,常用單位千伏,毫伏 。

6.什么叫電流?

答:電荷在電場力作用下的定向運動叫作電流。

7.什么叫電阻？它的基本單位和常用單位是什么?

答:電流在導體中流動時,要受到一定的阻力,,這種阻力稱之為導體的電阻。它的基本單位是歐姆,簡稱歐,符號表示為Ω,常用的單位還有千歐( kΩ ),兆歐(mΩ )

8.什么是導體絕緣體和半導體?

答:很容易傳導電流的物體稱為導體。在常態下幾乎不能傳導電流的物體稱之為絕緣體。導電能力介于導體和絕緣體之間的物體稱之為半導體。

9.什么叫電容它的基本單位和常用單位是什么?

答:電容器在一定電壓下儲存電荷能力的大小叫做電容。它的基本單位是法拉,符號為F,常用符號還有微法(MF),微微法拉(PF),1F=106MF=1012MMf(PF) 。

10.什么叫電容器?

答: 儲存電荷和電能(電位能)的容器的電路元件。

100個非常實用的高低壓配電知識點問答，電氣人請收藏備用吧！的圖2

11.什么是電感它的基本單位和常用單位是什么?

答:在通過一定數量變化電流的情況下,線圈產生自感電勢的能力,稱為線圈的電感量。簡稱為電感。它的常用單位為毫利,符號表示為H,常用單位還有毫亨(MH) 。1H=103MH

12.電感有什么作用?

答:電感在直流電路中不起什么作用,對突變負載和交流電路起抗拒電流變化的作用。

13.什么是容抗什么是感抗什么是電抗什么是阻抗他們的基本單位是什么?

答:電容在電路中對交流電所起的阻礙作用稱為容抗。

電感在電路中對交流電所起的阻礙作用稱為感抗。

電容和電感在電路中對交流電引起的阻礙作用總稱為電抗。

電阻, 電容和電感在電路中對交流電引起的阻礙作用阻抗。

他們的基本單位都是歐姆( Ω ) 。

14.什么叫電路？

答:電流在電器裝置中的通路。電路通常由電源,開關,負載和直接導線四部分組成。

15.什么叫直流電路和交流電路？

答:含有直流電源的電路稱為直流電路。

含有交流電源的電路稱為交流電路。

16.什么叫電路圖？

答:表示由各種元件,器件,裝置組成的電流通路的圖。或者說用國家規定的文字和

17.什么是發電廠？

答：是將自然界蘊藏的各種一次能源轉換為電能（二次能源）的工廠。

18. 電廠的類型有哪些？

答：火力發電廠；水力發電廠；熱能發電廠；核能發電廠；風力發電廠；太陽能發電廠等。

19.電力系統的組成是什么？

答：由發電機、變壓器、電力線路和用電設備組成。

100個非常實用的高低壓配電知識點問答，電氣人請收藏備用吧！的圖3

20.什么是電力網？

答：是將各電壓等級的輸電線路和各種類型的變電所連接而成的網絡。

21.變、配電所的類型有哪些？

答：有室外變電所、室內變電所、地下變電所、移動式變電所、箱式變電所、室外簡易型變電所。

22.配電所的任務是什么？

答：是接受電能和分配電能。

23.變電所的任務是什么？

答：是接受電能、變換電壓和分配電能。

24.電力線路的作用是什么？

答：輸送和分配電能。

25.架空線路的構成有哪些？

答：主要包括桿塔、絕緣子、導線、橫擔、金具、接地裝置及基礎等。

26.桿塔的類型有哪些？

答：通常有水泥桿、金屬桿（鐵塔、鋼管桿、型鋼桿等）。

27.絕緣子的的類型有哪些？

答：有針式、蝶式、懸式和瓷橫擔式等。

28.導線有哪三大類？

答：?jiǎn)喂蓪?dǎo)線、多股絞線、復合材料多股絞線。

29.導線的材料和結構，表示方法怎樣？

答：為L(zhǎng)鋁導線；T銅導線；G鋼導線；LG鋼芯鋁導線；J多股絞線；TMY銅母線；LMY鋁母線。

100個非常實用的高低壓配電知識點問答，電氣人請收藏備用吧！的圖4

30.架空線路常用電氣設備有哪些？

答：A. 跌落式熔斷器；B. 隔離開關；C. 高壓柱上開關（負荷開關）；D. 避雷器；E. 柱上電力容器等。

31. 什么是高壓線？

答：擔負著輸送和分配電能的架空線路或電纜線路，電壓為3~35KV及以上的電力線路。

32.什么是低壓線？

答：擔負著分配電能架空線路或電纜線路作用的，電壓為1KV以下的電力線路。典型為220V/380V的電力線路。

33.供電局的作用是什么？

答：對電力電網實行電能管理、分配、維護及技術支持。

34.什么是配電房？

答：是高、低壓成套裝置集中控制，接受和分配電能的場所。

35.高壓電器在電力系統的作用是什么？

答：在電能生產、傳輸和分配過程中，起著控制、保護和測量的作用。

36.什么是高壓成套裝置？

答：是以開關為主的成套電器，它用于配電系統，作接受與分配電能之用。對線路進行控制、測量、保護及調整。

37. 什么是低壓電器？

答：是用于額定電壓交流1000V或直流1500V及以下，在由供電系統和用電設備等組成的電路中起保護、控制、調節、轉換和通斷作用的電器。

38. 什么是低壓成套裝置？

答：是以低壓開關電器和控制電器組成的成套設備。

39. 低壓成套裝置包括哪兩種類型？

答：電控設備；配電設備（或配電裝置）兩種類型。

100個非常實用的高低壓配電知識點問答，電氣人請收藏備用吧！的圖5

40.什么是電控設備？其用途是什么？

答：是指各種生產機械的電力傳動控制設備，其直接控制對象多為電動機。主要用于冶金、礦山、機車、船舶、各種生產機械和起重運輸機械等。

41. 什么是配電設備？

答：是指各種在發電廠、變電站和廠礦企業的低壓配電系統中作動力、配電和照明的成套設備。

42.變配電停電作業時的工作步驟是什么？

答：斷開電源、驗電、裝設臨時接地線、懸掛標示牌和裝設遮欄。

43.高壓一次設備主要包括哪些？

答：主要有高壓熔斷器；高壓隔離開關；高壓負荷開關；高壓斷路器。

44.高壓熔斷器的主要功能是什么？

答：當通過的電流超過規定值時使其熔體熔化而斷開電路的保護電器。其功能主要是對電路及電路中的設備進行短路保護。

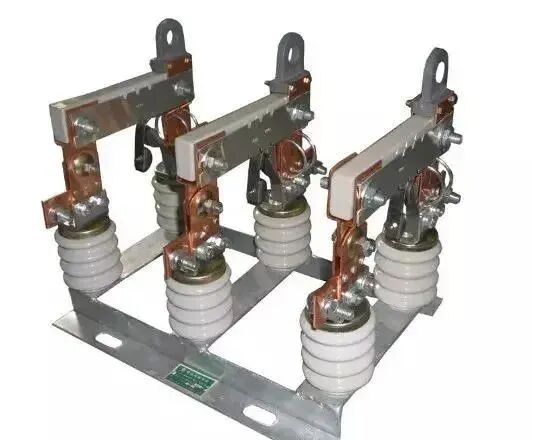

45.高壓隔離開關的主要功能是什么？

答：主要是隔離高壓電源，以保證其他電氣設備（包括線路）的安全檢修。因?yàn)闆](méi)有專門的滅弧結構，所以不能切斷負荷電流和短路電流。

46.高壓負荷開關的主要功能是什么？

答：具有簡單的滅弧裝置，因而能通斷一定的負荷和過負荷電流的功能，但不能斷開短路電流，同時也具有隔離高壓電源、保證安全的功能。

47. 高壓斷路器的主要功能是什么？

答：主要功能是，不僅能通斷正常負荷電流，而且能接通和承受一定時間的短路電流，并能在保護裝置作用下自動跳閘，切除短路故障。

48.低壓一次設備主要包括哪些？

答：主要有低壓熔斷器；低壓刀開關；低壓刀熔開關和負荷開關；低壓斷路器。

49.低壓熔斷器的主要功能是什么？

答：主要是實現低壓配電系統短路保護，有的也能實現其過負荷保護。

100個非常實用的高低壓配電知識點問答，電氣人請收藏備用吧！的圖6

50.低壓刀開關的主要功能是什么？

答：無負荷操作，作隔離開關使用。

51.低壓刀熔開關和負荷開關的主要功能是什么？

答：低壓刀熔開關具有刀開關和熔斷器的雙重功能。負荷開關的主要功能能有效地通斷負荷電流，能進行短路保護。

52.低壓斷路器的主要功能是什么？

答：既能帶負荷通斷電路，又能在短路、過負荷和失壓自動跳閘。

53.什么是直流電機？

答：輸出或輸入為直流電能的旋轉電機，稱為直流電機。

54.直流電機用于哪些場所？

答：用于大型軋鋼設備、大型精密機床、礦井卷?yè)P(yáng)機、電車等場所。

55.直流電機的基本結構是什么？

答：主要是定子和轉子兩部分組成。

56.直流電機的勵磁方式有哪兩種？

答：有他勵式、自勵式兩種。

57.什么是異步電動機？

答：又稱感應電動機，是由氣隙旋轉磁場與轉子繞組感應電流相互作用產生電磁轉矩，從而實現機電能量轉換的一種交流電機。

58.異步電動機按照轉子結構分為哪兩種形式？

答：有鼠籠式、繞線式異步電動機。

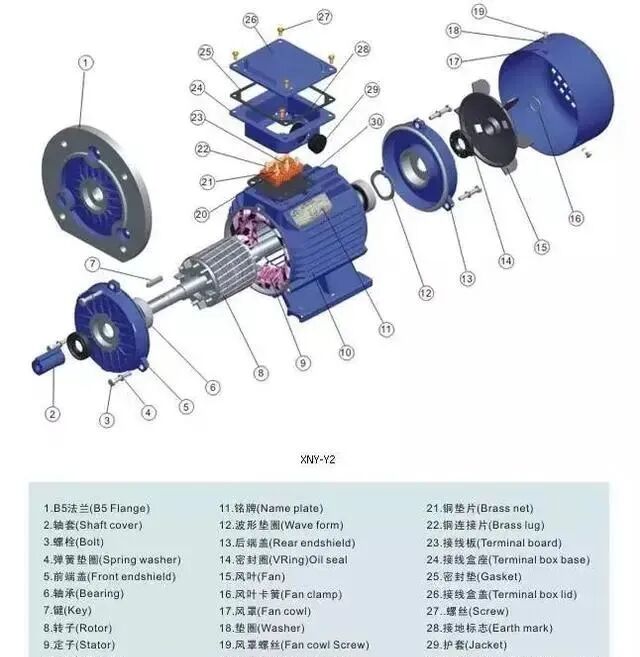

59.異步電動機基本結構是什么？

答：是由兩個基本部分組成，靜止部分稱為定子，轉動部分稱為轉子。在定子和轉子之間具有一定的氣隙。

100個非常實用的高低壓配電知識點問答，電氣人請收藏備用吧！的圖7

60.異步電動機的接法有哪兩種？

答：有星型（Y）接法和三角形（△）接法兩種。

61.中小容量異步電動機一般都有哪些保護？

答：A. 短路保護：一般用熔斷器做短路保護裝置；B. 失壓保護：磁力起動器的電磁線圈在起動電動機控制回路中起失壓保護作用。自動空氣開關，自耦降壓補償器一般都裝有失壓脫扣裝置， C.過載保護：一般用熱繼電器做電動機的過載保護裝置。

62. 一臺三相異步電動機，其銘牌上標明額定電壓為 220/380 Ｖ，應是怎樣接法？

答：當電源線電壓為220V時采用三角形（△）接法

當電源線電壓為380時采用星型（Y）接法。

63. 什么是電動機的軟起動？

答：使電機輸入電壓從零以預設函數關系逐漸上升，直至起動結束，賦予電機全電壓，即為軟起動，在軟起動過程中，電機起動轉矩逐漸增加，轉速也逐漸增加。

64.軟起動有哪幾種起動方式？

答：（1）斜坡升壓軟起動。

（2）斜坡恒流軟起動。

（3）階躍起動。

（4）脈沖沖擊起動。

65.什么是軟起動器？

答：軟起動器是一種用來控制鼠籠型異步電動機的新設備，集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置。

66.軟起動器的應用范圍？

答：原則上，籠型異步電動機凡不需要調速的各種應用場合都可適用。目前的應用范圍是交流380V（也可660V），電機功率從幾千瓦到800kW。軟起動器特別適用于各種泵類負載或風機類負載，需要軟起動與軟停車的場合。

67.軟起動與傳統減壓起動方式的不同之處在哪里？

答：（1）無沖擊電流。軟起動器在起動電機時，使電機起動電流從零線性上升至設定值。對電機無沖擊，提高了供電可靠性，平穩起動，減少對負載機械的沖擊轉矩，延長機器使用壽命。

（2）有軟停車功能，即平滑減速，逐漸停機，它可以克服瞬間斷電停機的弊病，減輕對重載機械的沖擊，避免高程供水系統的水錘效應，減少設備損壞。

（3）起動參數可調，根據負載情況及電網繼電保護特性選擇，可自由地?zé)o級調整至最佳的起動電流。

68. 什么是變頻器？

答：把電壓和頻率固定不變的交流電變換為電壓或頻率可變的交流電的裝置稱作“變頻器”。

69.軟起動器與變頻器的主要區別什么？

答：變頻器是用于需要調速的地方，其輸出不但改變電壓而且同時改變頻率；軟起動器實際上是個調壓器，用于電機起動時，輸出只改變電壓并沒有改變頻率。變頻器具備所有軟起動器功能，但它的價格比軟起動器貴得多，結構也復雜得多。

100個非常實用的高低壓配電知識點問答，電氣人請收藏備用吧！的圖8

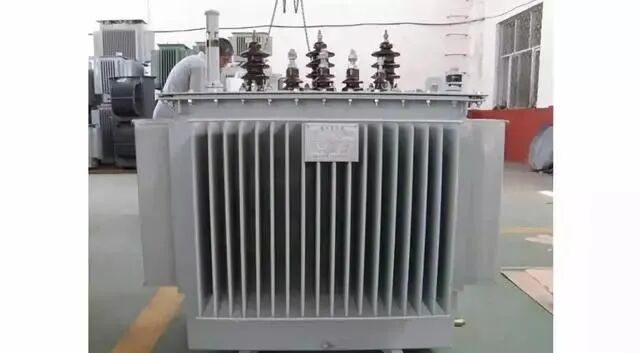

70.什么是變壓器？

答：是用來改變交流電壓大小的電氣設備。根據電磁感應的原理，把某一等級的交流電壓變換成另一等級的交流電壓，以滿足不同負荷的需要。

71. 變壓器的分類有哪幾種？

答：變壓器分為電力變壓器和特種變壓器。電力變壓器又分為油浸式和干式兩種。目前，油浸式變壓器用作升壓變壓器、降壓變壓器、聯絡變壓器、和配電變壓器，干式變壓器只在部分配電變壓器中采用。

72.變壓器是由哪幾部分構成？

答：一般是由鐵芯、繞組、油箱、絕緣套管和冷卻系統等五個主要部分構成。

73.變壓器在運行中，有哪些損耗？

答：有銅耗、鐵耗。

74.變壓器分接頭為什么能起調節作用？

答：電力系統的電壓是隨運行方式及負荷大小的變化而變化的，電壓過高或過低，都會影響設備的使用壽命的。因此為保證供電質量，必須根據系統電壓變化情況進行調節。改變分接頭就是改變線圈匝數，即改變變壓器的變化，亦改變了電壓，故起到調壓作用。

75.常用的電力電纜有哪幾種？

答：油紙絕緣電纜、塑料絕緣電纜（聚氯乙烯絕緣電纜、聚乙烯絕緣電纜）、交聯聚乙烯絕緣電纜、橡膠絕緣電纜等。

76. 3~10KV高壓電力線路一般裝設哪些保護裝置？

答：3~10KV變配電所常見的繼電保護裝置有過電流保護、電流速斷保護、變壓器瓦斯保護和低電壓保護。

77.什么是變電所（站）的操作電源？

答：變電所（站）開關控制、繼電保護、自動裝置和信號設備所使用的電源稱為操作電源。

78.操作電源分為哪兩類？

答：交流和直流操作電源。

79.常用繼電器按動作原理分為哪些類型？

答：電磁型、感應型、電動型、磁電型。

100個非常實用的高低壓配電知識點問答，電氣人請收藏備用吧！的圖9

80.通常采用哪些防雷設備進行過電壓保護？

答：有避雷針、避雷線、和避雷器。

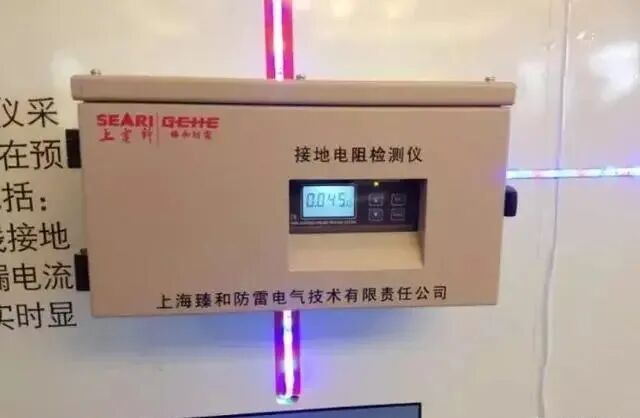

81.什么是電工儀表？

答：電工儀表是實現電磁測量過程中所需技術工具的總稱。

82.常用電工儀表的分類有哪些？

答：有指示儀表、比較儀器、數字儀表和巡回檢測裝置、記錄儀表和示波器、擴大量程裝置和變換器。

83.什么是電氣安全用具？

答：是指用以保護電氣工作安全運行和人身安全所必不可少的工器具和用具等，它們可防止觸電、弧光灼傷和高空摔跌等傷害事故的發生。

84.電氣安全用具有哪些？

答：絕緣安全用具(絕緣靴、絕緣手套、絕緣操作桿、絕緣鉗),驗電器、突然來電防護用具、臨時地線、標示牌、高空作業安全用具(登高板、腳扣)及其他安全用具。

85. 一個自動控制系統有哪些環節等組成？

答：一般由輸入環節、放大環節、執行環節、反饋環節及比較環節等組成。

86. 短路的原因是什么？

答：短路的原因：（1）接線錯誤；（2）絕緣損壞；（3）操作錯誤；（4）機械損傷所致。

87.短路有什么危害？

答：由于短路時電流不經過負載，只在電源內部流動，內部電阻很小，使電流很大，強大電流將產生很大的熱效應和機械效應，可能使電源或電路受到損壞，或引起火災。

88.生產中能否利用短路？

答：電焊機利用短路產生大電流在焊條與工件間引弧進行焊接；電動機起動時電流很大，可將并聯在電流表上的開關關上，將電表短路，電動機起動電流不通過電流表，對電表起保護作用，起動完畢將該開關斷開。

89.什么是電氣間隙？

答：電器中具有電位差的相鄰兩導體間，通過空氣的最短距離
