導讀：4140鋼被認為是用途最廣泛的低合金鋼之一，具有良好的韌性、高拉伸強度以及耐磨性和抗沖擊性。它是一種關鍵的通用和可熱處理鋼，廣泛用于各種汽車、石油和天然氣以及工業應用，例如齒輪、井下工具部件、聯軸器、主軸、螺栓和螺母以及許多其他機械部件。

南極熊獲悉，大規模生產增材制造(AM) 領導者Desktop Metal（紐約證券交易所代碼：DM）在2021年6月3日宣布，已將4140 低合金鋼用于粘合劑噴射平臺Production System，利用Single Pass Jetting (SPJ) 技術，旨在大批量3D 打印最終用途的4140零件。

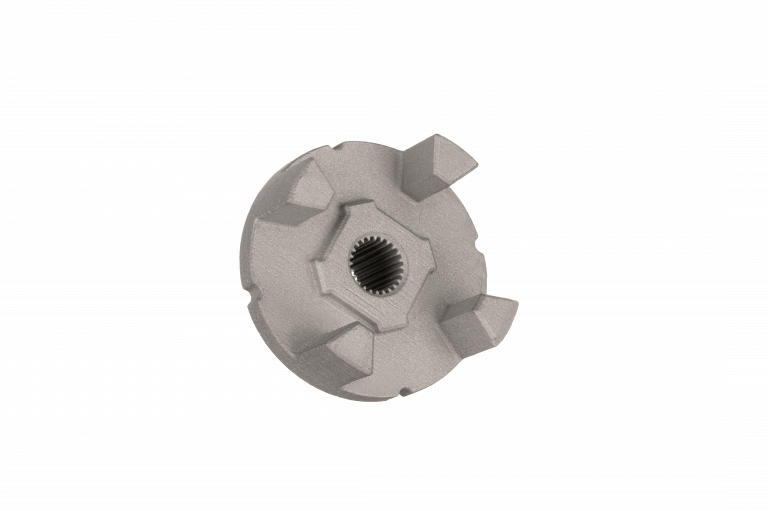

△3D打印4140動力轉向接頭

Desktop Metal 的聯合創始人兼首席技術官 Jonah Myerberg表示4140是一種具有挑戰性的金屬粘合劑噴射材料，因?yàn)楹辖鸷康汀⑻伎刂埔髧?yán)格、點火能量低，需要先進粘合劑化學、打印和燒結優化以及安全加工氛圍控制。Desktop Metal希望憑借Production System的速度使粘合劑噴射以具有競爭力的成本打印復雜的4140 零件，同時保持傳統制造強度和機械性能。

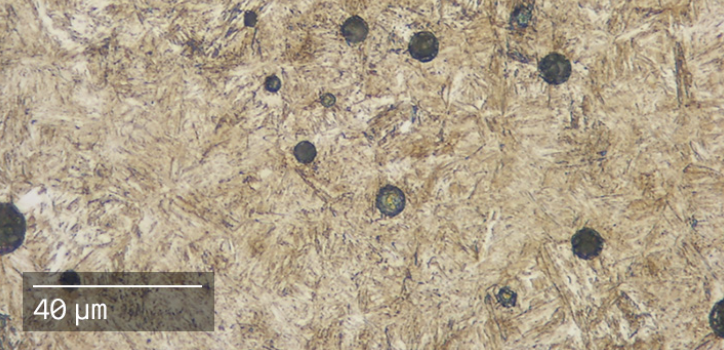

△4140是一種用途廣泛的低合金鋼。

4140 低合金鋼

據Desktop Metal 的說法，公司材料科學團隊已驗證由Desktop Metal 燒結的 4140 低合金鋼符合金屬粉末工業聯合會制定的結構粉末冶金零件MPIF 35 標準。在Production System平臺上打印的4140零件能夠最大限度地減少了材料浪費，與傳統制造方法相比，生產時間和零件成本顯著降低。對此，Desktop Metal制造了一系列零件以驗證材料性能：

• 動力轉向接頭：用于電動助力轉向電機和汽車轉向軸之間的動力傳遞。使用P-50可實現無模具生產，縮短交貨時間，每年產量高達 120 萬件低至2.45 美元（約15.67人民幣）。

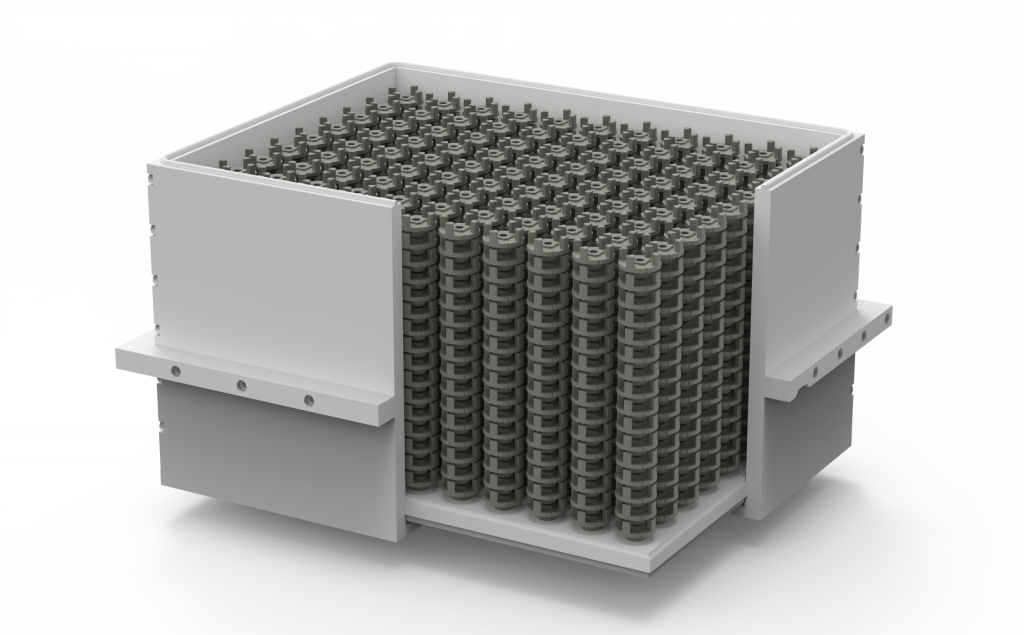

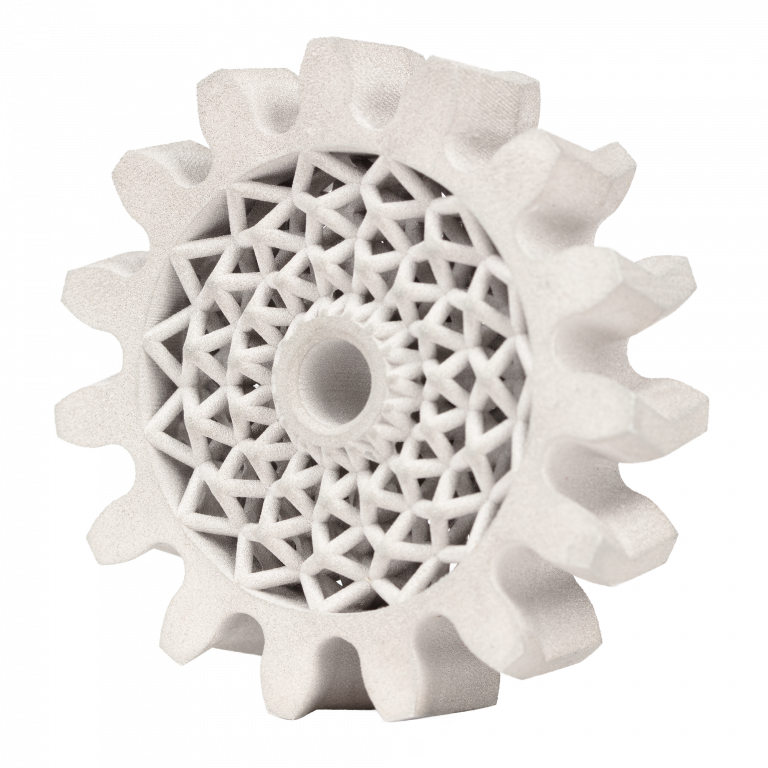

• 人字齒輪：可用于各種工業機械應用。零件在P-50每年產量高達 200,000個，每次構建嵌套 120 個零件。

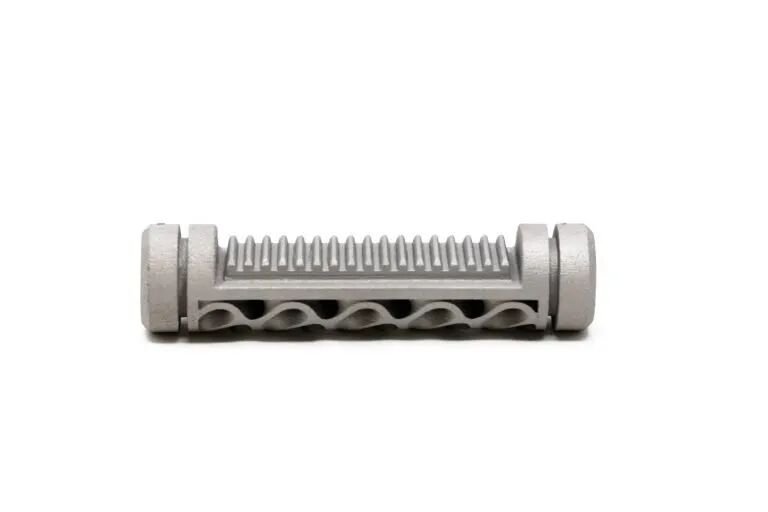

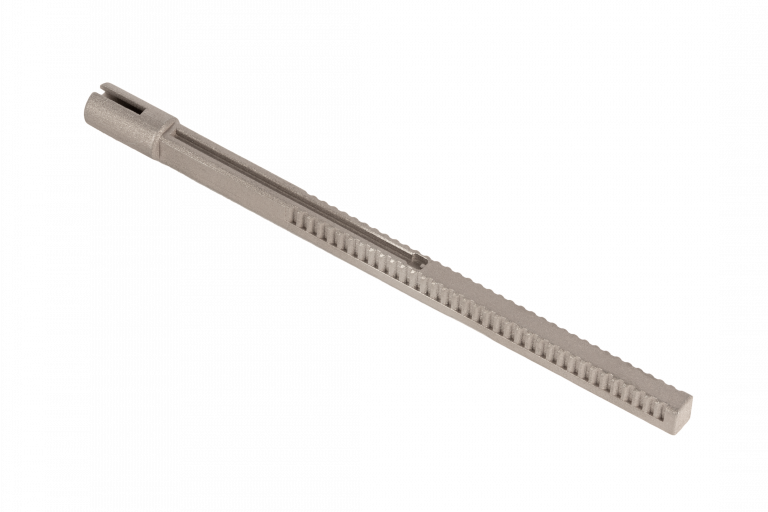

• 線性氣動活塞：通過4140 齒條和小齒輪將氣壓轉換為旋轉運動。P-50每年可生產多達 690,000 個零件，成本低至每立方厘米0.28 美元（約1.79人民幣）。


• 杠桿驅動：通常用于機器設計中，線性調整機器中部件位置。


Production System

Production System結合了粘合劑噴射和單程噴射技術，是一個工業制造平臺，旨在以傳統粉末床融合技術100 倍的速度，大規模生產更具競爭力的零件。平臺由兩種打印機型號組成：P-1，用于工藝開發和批量生產；P-50，用于最終用途零件的大型批量生產。Production System將Desktop Metal工程粘合劑與開放材料平臺相結合，使客戶能夠使用與金屬注射成型(MIM) 相同的低成本金屬粉末生產高性能零件。惰性加工環境可與多種材料兼容，包括 4140 低合金鋼以及其他高性能合金，甚至鋁和鈦等活性金屬。

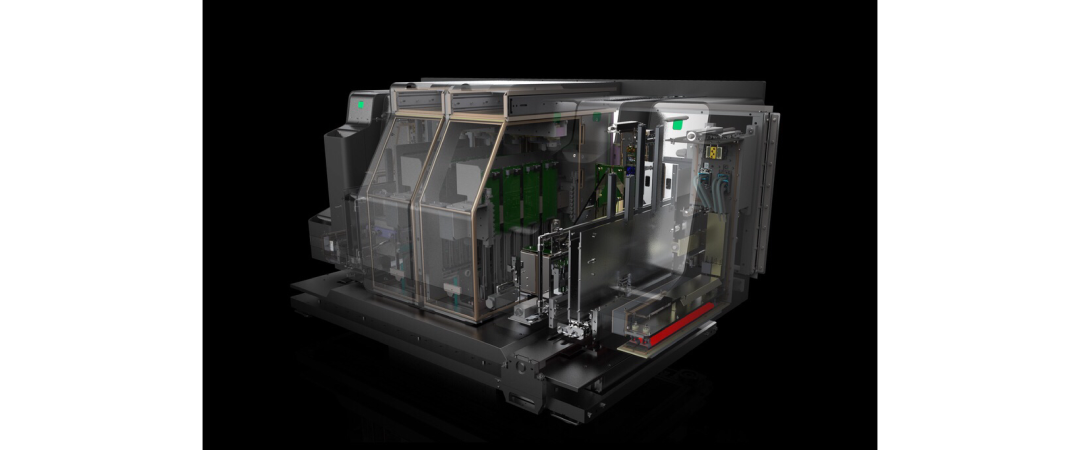

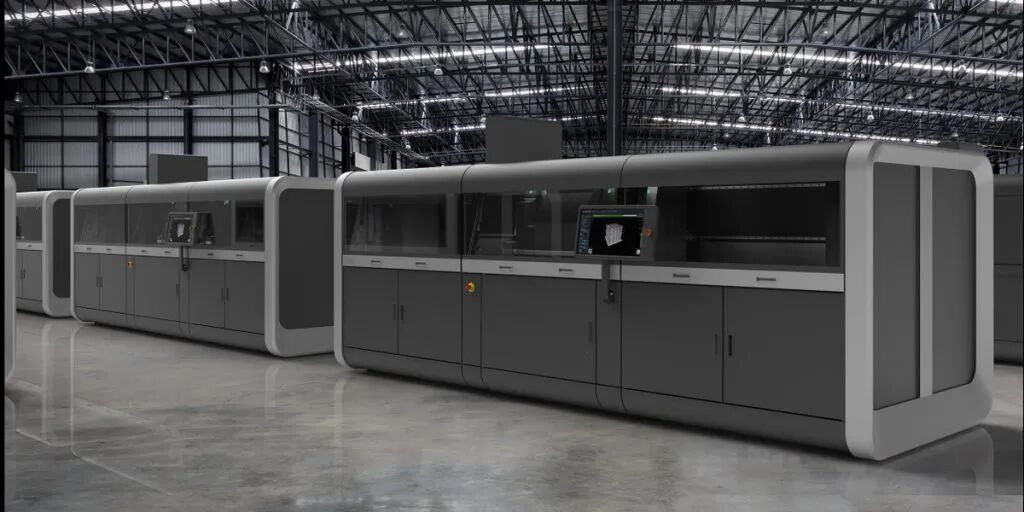

△Production System

如今，Production System平臺材料庫包括17-4 PH不銹鋼、316L不銹鋼和4140低合金鋼，均已通過Desktop Metal認證。平臺還支持多種符合客戶要求的材料，包括銀和金。Desktop Metal 還計劃在產品組合中添加其他金屬，包括工具鋼、不銹鋼、高溫合金、銅等。

粘合劑噴射基礎知識

市面上的粘合劑噴射系統大都采用與以下類似的工藝步驟：

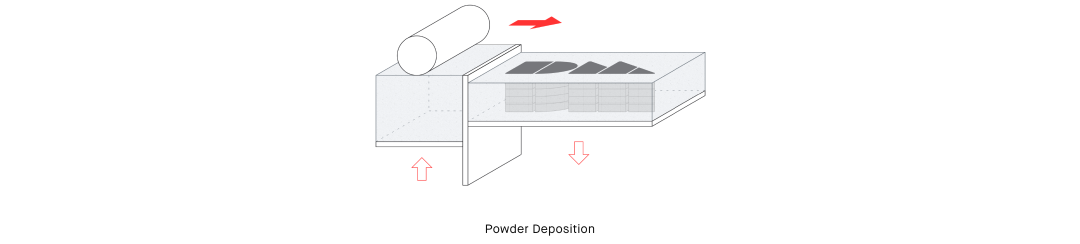

1. 將新鮮粉末沉積在打印床上。這一步驟有多種方法可以實現，一些打印機使用所謂的“床到床”粉末計量：粉末從進料活塞供給，然后被推到打印床的頂部；或者，可以從上方計量粉末并且計量裝置平移穿過床以分配粉末。

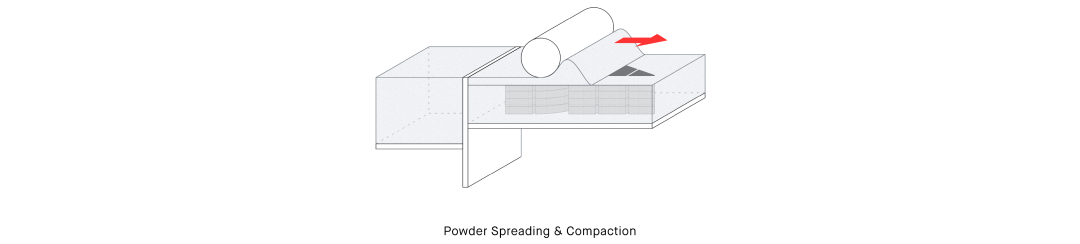

2. 將剛沉積的粉末均勻地鋪在整個床上并稍微壓實。振動葉片和反向旋轉滾筒是實現這一典型方式的兩個例子。

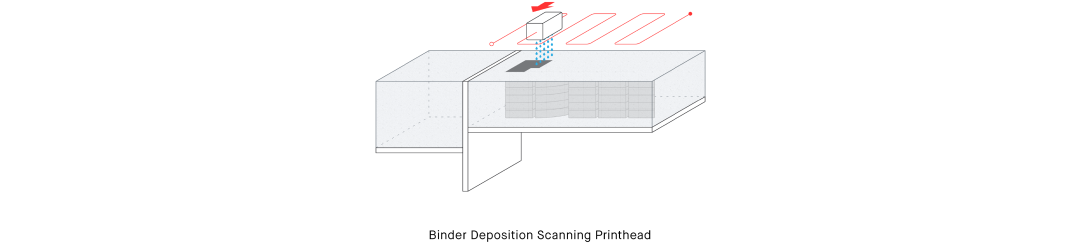

3. 將粘合劑打印到粉床上。通常使用噴墨技術將粘合劑圖案化到床上：一個或多個噴墨打印頭組成一組噴嘴，可以將液滴精確噴射到需要粘合劑的位置。在這一步驟中，陣列至少在一個方向上穿過構建區域進行平移。如果噴墨陣列比構建盒短，或者如果打印頭的原始分辨率低于所需的打印分辨率，則需要在二維方向上平移噴墨噴嘴陣列完成打印。

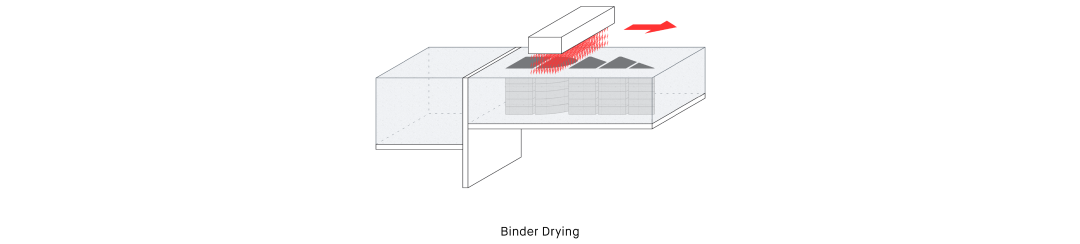

4. 最后（可選）步驟是干燥或后處理含有濕粘合劑的打印床。

然后對下一層重復這些步驟，并重復過程直到構建完成。這種方法是粘合劑噴射的典型方法，完成每一層可能需要20 秒或更長時間，但單個打印作業可能需要數千層才能完成。層數越薄，打印時間越長。

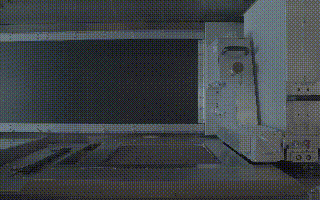

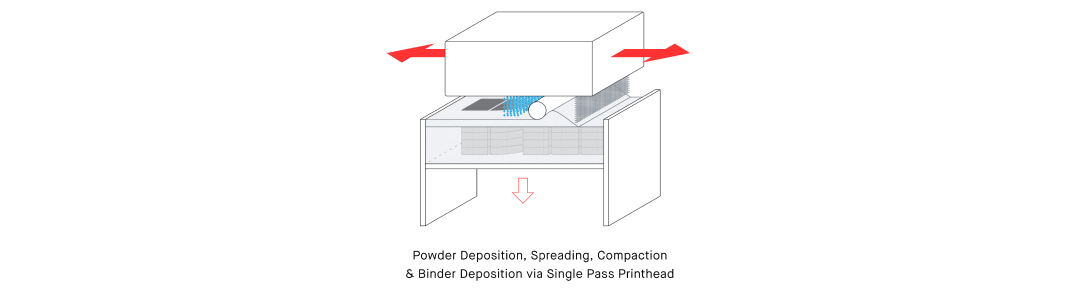

△單程噴射

單程噴射技術Single Pass Jetting

SPJ 采用所有粘合劑噴射工藝步驟，并將它們組合成一個統一的步驟，在一次運行中同時執行所有步驟。據稱，每一層都可以在大約3 秒內完成，大大加快了打印過程。

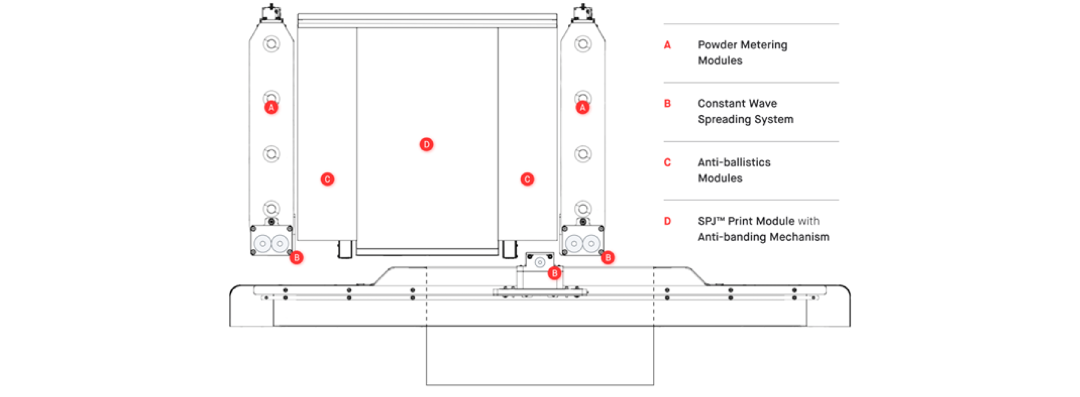

△P-50量產打印機小車示意圖

P-50利用各種模塊協同工作進行打印：

A. 打印機包括兩個用于容納新鮮粉末的料斗。粉末通過粉末處理單元(PPU) 自動傳送到料斗。

B. 粉末通過兩個反向旋轉輥之間的精確間隙從料斗可控地鋪設到床上。SPJ?技術使用恒定波傳播[SB1]方法在壓實輥前產生粉末“波”，從而產生一致的床密度（這是實現嚴格幾何公差和一致性的關鍵要求）。壓實輥與計量工具配合，將粉末鋪開并略微壓實。

C. 防彈射模塊[SB2]在打印過程中處理新壓實的粉末床以控制顆粒。噴墨打印頭的墨滴以每秒8 米的速度排出。當它們撞擊粉床時，部分動能會轉移到粉床內的顆粒上。如果不加控制，顆粒會飛回噴墨打印頭，隨著時間的推移，會堵塞噴嘴。防彈技術消除了這種噴射物，大大提高了噴射可靠性。

D. 打印模塊帶有噴墨打印陣列[SB3]，能夠在一次通過時對床上的每個 1200x1200dpi 像素位置進行定位。Desktop Metal特意選擇了高性能工業噴墨打印頭，以便提供高分辨率和高產量。通過一系列噴嘴處理粉末床，Production System實現了打印速度的提升。此外，整個陣列采用防聯合技術，可以在每一層之間穿梭。通過沿正交方向稍微移動陣列，確保粘合劑覆蓋一致性。

△生產車間

單程噴射打印頭的對稱設計能夠?qū)崿F(xiàn)反向執行相同步驟，這種雙向打印功能可確保實現最大生產力。一層完成后，構建平臺會根據層高下降并立即開始打印下一層。DesktopMetal 的單程噴射系統將所有粘合劑噴射步驟整合到一個托架中，減少運動步驟，可進行快速生產，同時不犧牲打印分辨率或零件質量。

Desktop Metal的粘合劑噴射打印技術

綜合了以上技術，整個打印步驟總體可分為三步：

1. 打印：使用雙向單程噴射，每一層的打印過程分為：粉末沉積、鋪展、壓實、彈道抑制和粘合劑噴射。一層一層地沉積金屬粉末和粘合劑，直到整個構建體被打印部分和周圍的松散粉末填滿為止。

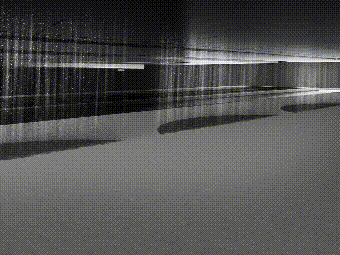

△打印

2. 脫粉：構建完成后，將移除構建框，并用新框替換下一個構建。完整的成型箱被移至脫粉工位，在那里除去散粉，并準備好進行燒結的零件。

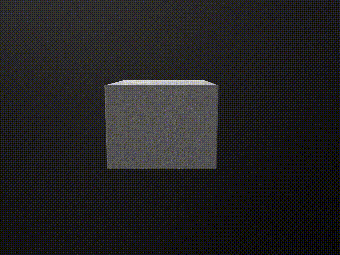

△脫粉

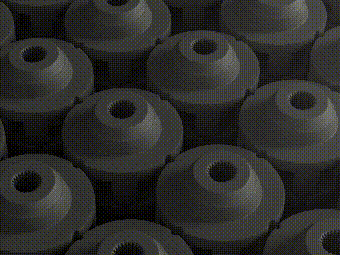

3. 燒結：脫粉的零件裝入工業爐中，在那里將它們加熱到接近熔化的溫度。除去剩余的粘合劑，金屬顆粒融合在一起，使零件致密。

△燒結

Desktop Metal的發展

根據公司最近的操作，Desktop Metal正在有意識地通過收購不同公司來擴展產品組合和3D打印方向。例如，收購EnvisionTEC和Adaptive3D推廣3D打印彈性材料；收購Forust推出木質3D打印；利用EnvisionTEC的3D Bioplotter等技術推出生物醫療3D打印Desktop Health，并且這家公司似乎還有意向收購SLM Solution。

△Production System

盡管如此，這家公司在金屬3D打印領域依然保持這很高的活躍度。2021年3月，Desktop Metal和Uniformity Labs突破粘合劑噴射3D打印鋁技術。4月，Desktop Metal開始大批量粘結劑噴射3D打印316L不銹鋼零件。如今推廣的4140低合金鋼材又給這家公司的材料平臺增加了新的可能性，未來的發展值得期待！
