電源不像處理器,可以看規格知性能;電源也不像顯卡,由一顆關鍵的GPU來決定檔次。

電源內部“一目了然”的圖1

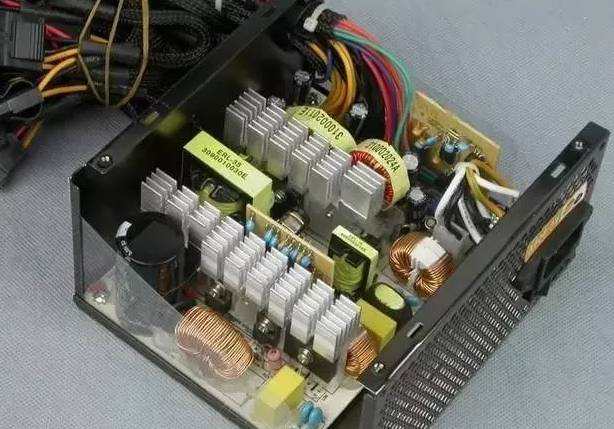

一款好的電源除了滿足功率需求以外,還必須考量穩定、節能、靜音、安全等多方面的因素。

在沒有專業設備進行檢測的情況下,我們只有了解一些電源的基本原理和元器件知識,才能做到對電源“一目了然”。

電源內部“一目了然”的圖2


抓住關鍵,不再眼暈


從外面看起來,電源的個頭也就比一塊“板磚”大一點,但它“肚子”里裝的東西可著實不少。

拆開外殼,我們能看到數以百計的、各式各樣的電子元器件和復雜交錯的線纜,不免讓人眼暈。 俗話說“擒賊先擒王”,在觀察電源時,我們也應該著重留意以下幾個部分。

電源內部“一目了然”的圖3

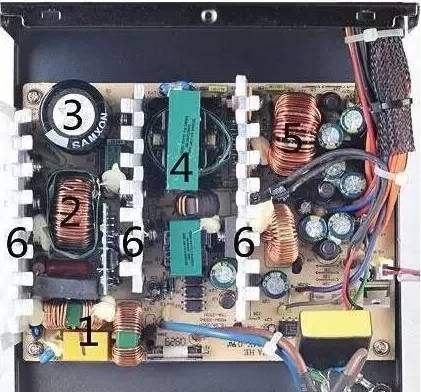

某電源的內部結構圖,序號1~6分別標識出了大家應該著重觀察的部分。

  1. 一、二級EMI濾波電路 這部分的作用是將外部電網進入的市電進行過濾,得到比較純凈的交流電供后續使用。


  2. PFC電路 它的作用是在交流電轉換成直流電的過程中減少諧波,降低對室內電網和市電電網的干擾,減少市電損耗。


  3. 高壓濾波電容 它的作用是凈化高壓直流電,為后續的高低壓轉換提供相對“純凈”的電流。


  4. 電源拓撲 拓撲就是指電源的整體結構,它直接影響到電源的轉換效率。


  5. 低壓濾波電路的電感線圈 其作用是穩定輸出端的電壓和電流,與電腦硬件系統的穩定使用有直接的關系。


  6. 散熱片 在變壓器和開關電路進行電壓轉換時,會產生大量的熱量,因此需要散熱片迅速轉移熱量。


1、一二級EMI濾波電路




國家3C認證強制要求上市的電源必須通過EMI防電磁輻射認證,因此合格的電源都應該具有EMI濾波電路。

電源內部“一目了然”的圖4

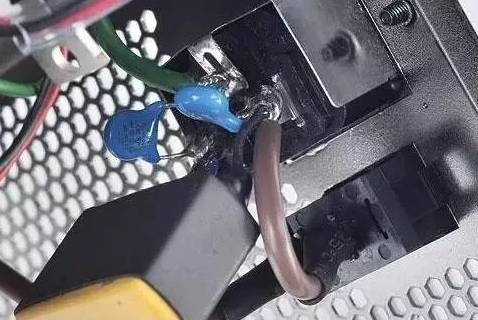

一級EMI濾波電路位于電源接口處,做工更好的電路還具有獨立PCB板和電感線圈。


電源內部“一目了然”的圖5

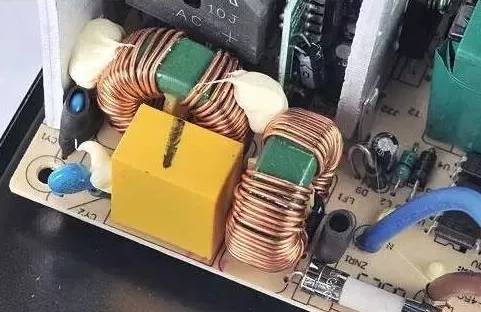

二級EMI濾波電路通常在電源的主PCB板上,由電感線圈和電容等元器件組成。


電源內部“一目了然”的圖6

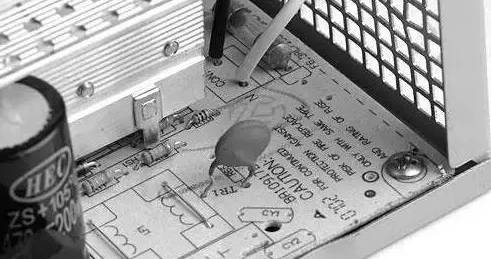

某劣質電源上的二級EMI濾波電路唱了“空城計”
不過低端電源往往只有一級EMI濾波電路,稍好一點的電源都應該具有完整的一、二級EMI濾波電路。


2、PFC電路




PFC電路分為被動式和主動式兩種,現在大部分電源都是采用的主動式PFC。

電源內部“一目了然”的圖7

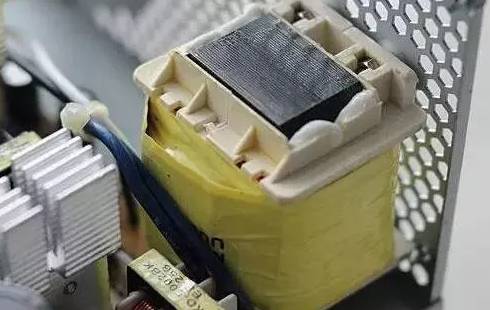

被動式PFC均采用這種“大個頭”的電感


電源內部“一目了然”的圖8

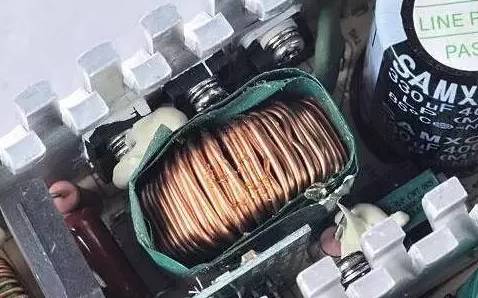

主動式PFC的電感線圈往往位于高壓濾波電容的前方

被動式PFC的功率因數普遍在0.7左右,主動式PFC的功率因數則高達0.9以上,明顯優于被動式PFC。 兩者的分辨也相當容易。


3、高壓濾波電容




哪些是高壓濾波電容?很簡單,電源里面最高、最大的電容即是(1~2顆)。 比較電容時,原則上只能與同類型的電源相比,因為在相同功率下,被動式PFC電源所需的電容容量比主動式要大。 在同級比較時,我們可以看到高壓濾波電容的容量、耐壓值和耐溫值,理論上這三項數值越大越好。


電源內部“一目了然”的圖9

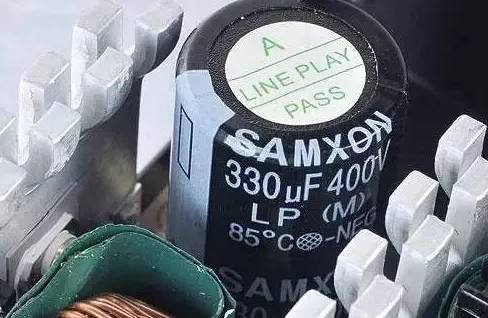

電源采用主動式PFC,因此使用容量為330μF的高壓濾波電容就能滿足需求。 該電容的耐壓值為400V,耐溫值為85℃。


4、電源拓撲




簡單說來,在前幾年電源的拓撲可分為半橋式和正激式兩種,現在基本以正激式為主。 半橋式是傳統的電源結構,通常轉換效率不高;而正激式結構轉換效率容易做到80%以上。


電源內部“一目了然”的圖10

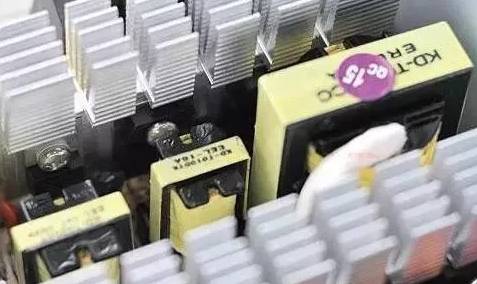

傳統的半橋式拓撲


電源內部“一目了然”的圖11

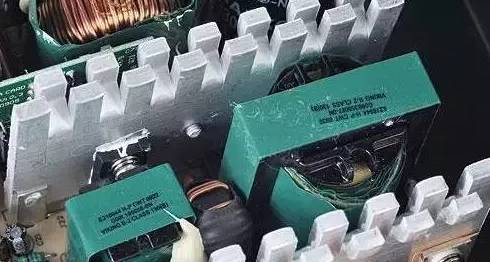

正激式拓撲有助于提高轉換效率


在進行分辨時,我們不妨采用排除法: 在半橋式電源的中央,必定有三個變壓器,并且一大兩小,排成一條直線;如果你的電源不是這種結構,那么恭喜你,這多半是正激式電源。


5、低壓濾波電路的電感線圈




在低壓濾波電路部分,我們主要看電感線圈的大小、匝數和顏色。 自然是線圈越大、匝數越多越好;至于顏色,理論上從優到劣分別為灰色、黑色、淺綠色和黃色,電感越好損耗越小。


電源內部“一目了然”的圖12

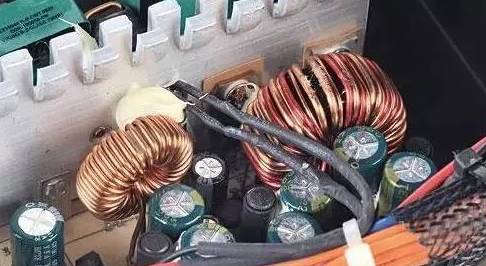

低壓濾波電路部分主要看電感線圈


6、散熱片




散熱片的作用不需多說,發熱量較大的開關管和肖特基管都常常安裝在散熱片上。

電源內部“一目了然”的圖13

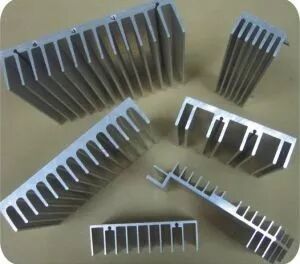

目前市售電源普遍采用鋁質散熱片,通常越厚越好;同時為了在有限的空間內擴大散熱面積,大部分散熱片都開有鰭片,理論上鰭片越多越好。
