現在汽車在很大程度上受到數字技術進步和消費者需求的影響。當前，汽車領域的所有創新都是由以下三個原則驅動的：

• 汽車行業正越來越多地向司機和乘客提供更個性化的體驗。
• 我們正在開發創新的解決方案，以確保車輛與外部設備之間的無縫連接。
• 為了確保駕駛員的輔助和安全，相關程序和功能正在實施中。

根據上述原則，最近的一些趨勢重新定義了行業現狀。數字化駕駛艙是這樣一種趨勢，在整個汽車行業引起了轟動！

在這篇文章中，我們探討了構成汽車數字駕駛艙的組件以及為其提供動力的基礎技術堆棧。

數字座艙解決方案：徹底改變汽車座艙

物聯網和汽車電子技術推動的數字駕駛艙——一場革命

什么是數字駕駛艙？ 首先讓我們了解一下。

數字座艙解決方案旨在通過打破各種車載接口之間的孤島來提供統一的數字體驗。 因此，數字座艙是儀表盤、 平視顯示器（HUD），HVAC和信息娛樂系統等接口的集合 。

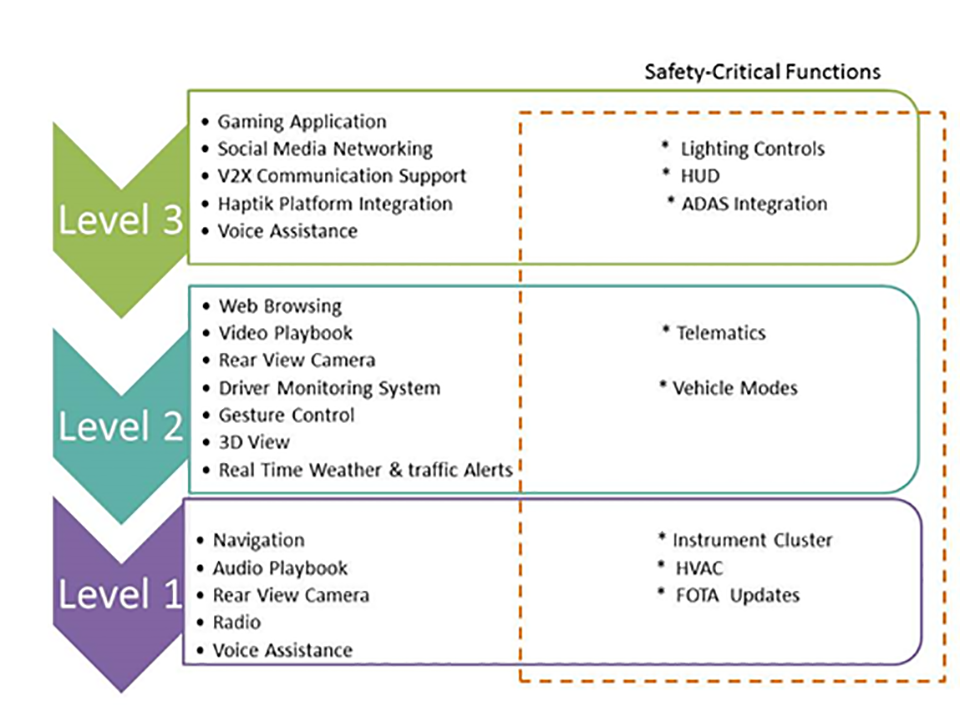

典型的數字座艙解決方案支持的功能列表

為什么需要一個統一的數字駕駛艙解決方案？

• ECU（電子控制單元）整合：在筒倉中時，儀表盤、信息娛樂系統和HVAC系統由多個控制單元、不同的操作系統和軟件模塊供電。隨著汽車數字駕駛艙的引入，輕松完成了汽車ECU整合的任務。借助Digital Cockpit，所有這些接口都可以通過使用通用的微控制器平臺/單芯片平臺來供電。這降低了與汽車電子相關的復雜性。
• 由數字接口組成的數字座艙解決方案使OEM可以克服模擬儀表板和其他接口的局限性。借助Digital HMI、汽車OEM和供應商可以自由設計界面，以提供更相關的實時數據表示。數字接口還擴展了支持各種安全關鍵功能的范圍。

了解為數字駕駛艙提供動力的技術堆棧

1.硬件模塊：

汽車座艙的硬件設計可能會因汽車制造商而異。但是，我們?nèi)匀豢梢苑治鰯?shù)字駕駛艙的硬件結構的基本組件部分。

• 應用處理器：現代數字駕駛艙系統具有強大的處理能力，可以完成各種功能。例如，管理多個音頻和視頻輸入/輸出，管理ADAS和駕駛員監視功能、增強語音和圖像識別功能，支持實時導航等。
• 這需要功能強大且靈活的應用程序處理器。OEM通常會尋找針對RTOS和虛擬化進行了優化的高性能應用處理器。他們還需要證明有效的信號、圖像和視覺處理能力。
• 選擇數字座艙處理器的另一個主要方面是如何平衡安全關鍵要求和處理要求。這是至關重要的，特別是在執行時間和安全的關鍵操作，如自動剎車，以避免碰撞。
• Jacinto DRAx汽車處理器和Cortex-A76 -Arm處理器是目前使用的一些領先的Digital Cockpit處理器。許多OEM正在采用多核處理器的方式來滿足數字駕駛艙的嚴格處理和安全要求。
• 片上系統：許多現代的數字座艙解決方案都基于片上系統（SOC），使三個獨立的板可以管理信息娛樂系統、儀表板和平視顯示器。這種方法可以幫助他們大大節省成本和開發周期。用于數字座艙解決方案的典型SoC包括多媒體加速器、內存、圖形處理單元、汽車外圍設備、連接接口和數字信號處理器。

TI新的強大的Jacinto DRAx SoC整合了幾個ecu的這些功能，就是一個很好的例子。

2.通訊接口：

現代車輛是一個由相互連接的子系統組成的復雜網絡，這些子系統不斷相互通訊以有效運行。

通信接口在實現車輛內部和外部的無縫數據傳輸中所起的作用不能被充分強調。從控制信息娛樂顯示到通過云安全地交換車輛數據，再到調整HVAC系統，我們需要特定的通信接口來管理汽車中的各種功能。

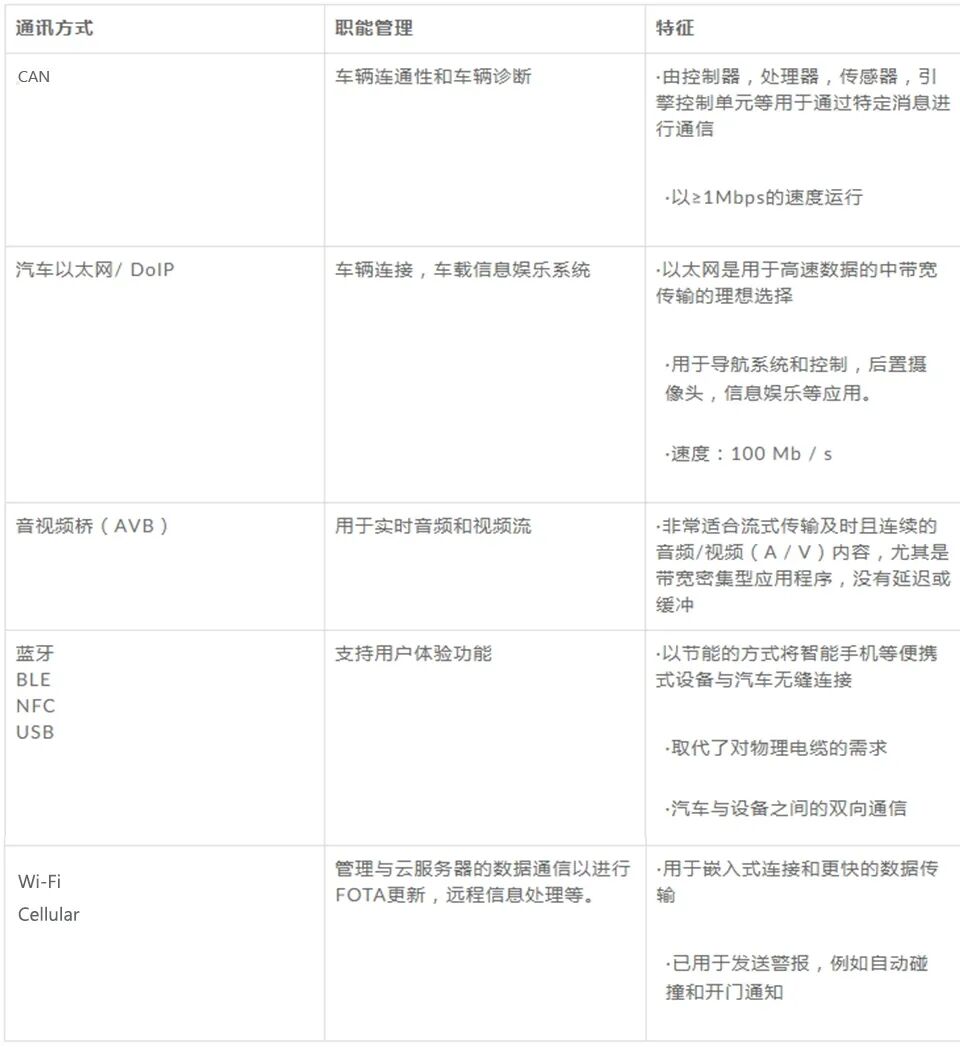

讓我們快速了解一下汽車駕駛艙系統所需的一些重要通信接口：

3.軟件模塊：

• 操作系統： 這通常是一組RTOS和非RTOS，它們可以完全隔離地管理不同的功能，同時共享硬件資源。通過虛擬化可以簡化此過程，這將在下一部分中進行說明。
  例如，與儀表集群、碰撞警告、HVAC、遠程信息處理等有關的所有時間緊迫功能都可以由QOS、Integrity等RTOS進行管理。同時，諸如娛樂性和駕駛員監視系統之類的時間緊迫性較低的功能可以通過非RTOS（例如Linux，Windows）進行管理。這種類型的OS隔離在簡化系統設計和由于資源共享而節省成本方面具有很大的優勢。
• 中間件： 此層支持多媒體、語音輔助與智能手機（Apple CarPlay，Android Auto）藍牙、UI框架、Web瀏覽器等集成。
• 虛擬化：虛擬化是使數字座艙能夠使用共享的硬件資源和外圍設備管理大量功能的關鍵機制。在這種情況下，可以在通用硬件平臺上運行包括RTOS和Non-RTOS在內的多個操作系統。這不僅使開發和管理組件變得容易，而且有助于優化成本和增強駕駛艙系統的性能。

通常，現代的數字座艙解決方案提供商遵循以下兩種虛擬化方法之一：

• 系統管理程序方法： 系統管理程序是操作系統和硬件之間的薄層。虛擬機管理程序軟件可幫助多個OS環境管理群集、信息娛樂系統、HUD和其他數字系統，使其充當隔離系統。這樣的隔離非常有用——在其中一個應用程序崩潰的情況下，其余的應用程序仍然可以正常運行而不受影響。

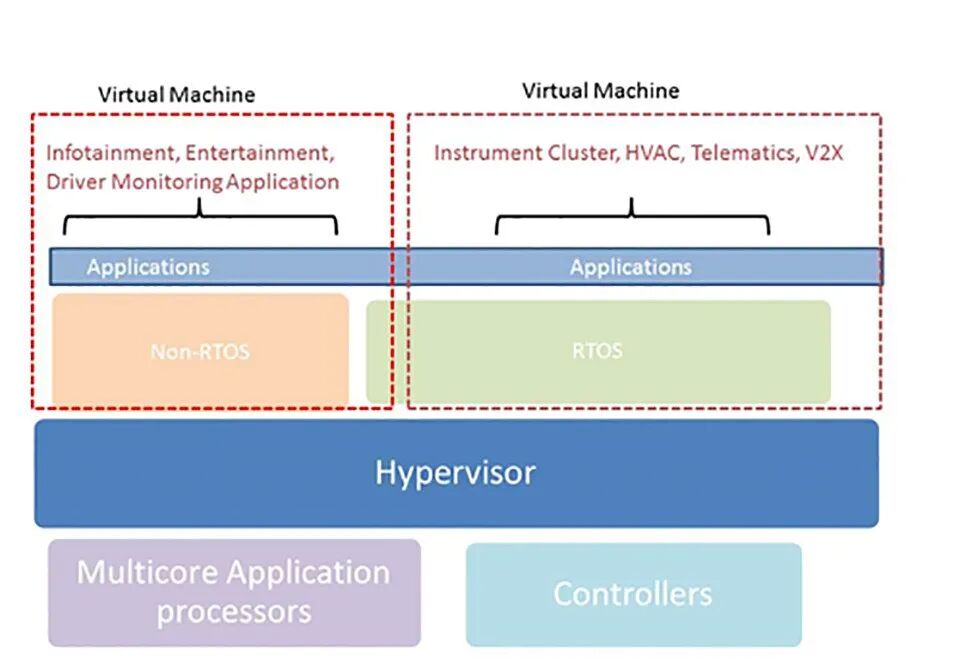

使用虛擬機監控程序進行虛擬化

• 使用多個核心應用程序處理器進行虛擬化：這種方法不是使用像虛擬機管理程序這樣的專用平臺，而是利用多個核心應用程序處理器進行OS隔離和資源分區。多核操作系統通過將不同的應用程序映射到多核中的不同內核來實現虛擬化。

設計數字駕駛艙的挑戰

當前，汽車行業的利益相關者面臨著與設計強大而安全的數字駕駛艙解決方案相關的許多技術和業務挑戰。讓我們快速瀏覽一下一些關鍵的挑戰:

1、硬件和軟件設計，根據ISO 26262 FuSa指南：

遵守ISO 26262標準的功能安全（FuSa）準則， 對于任何汽車應用開發項目都是至關重要的。

屬于汽車應用程序的任何硬件或軟件組件都應根據其安全性要求為其定義一個ASIL。

在諸如數字駕駛艙之類的現代汽車應用中，單個 ECU可以處理多種功能。在這種情況下，具有不同安全關鍵性（ASIL等級）的軟件和硬件組件可能會共存。這些ASIL等級不同的組件可能會相互干擾，從而導致安全違規。

當具有不同ASIL等級的組件共享相同的CPU和內存資源時，這尤其具有挑戰性。

如果這些潛在的挑戰沒有在設計階段得到適當?shù)慕鉀Q，這些可能會導致以后的安全隱患。

2、成本優化（許可成本、每單位成本、開發成本）：

使用Hypervisor方法進行OS虛擬化開發數字座艙解決方案仍然是一項昂貴的命題。

與Hypervisor相關的成本因素包括–虛擬化許可證，實施高級功能（例如V2X）所需的成本以及基于內核數量和OS類型的成本。

優化成本的另一種方法是使用免費的RTOS。但是，需要在性能、執行速度和健壯性方面確保其可靠性。

數字化座艙解決方案的定制開發可以帶給你市場上的優勢

Build vs Buy困境也與汽車零部件領域有關。我們的汽車專家認為，為汽車量身定制數字化駕駛艙可以為OEM帶來改變。下面列出了此方法提供的一些優點：

• 自由度–著手進行數字座艙的定制開發時，你將獲得該產品的專有IP權利。這有助于根據你的未來需求擴展解決方案。另一方面，現成的解決方案可能不會為您提供系統的完整的IP權利。
• 擁有成本–數字駕駛艙解決方案的總擁有成本（TCO）與單位成本、訂購的單位數量以及支持/維護成本成正比。投資一個現成的汽車座艙系統可能不能保證你降低TCO。

例如，如果你的企業希望包含某些功能，這些功能在供應商提供的即用型版本中不可用，則你可能必須定制開發這些模塊。

另一點需要注意的是升級到現成的系統。當你的汽車座艙解決方案的升級版本在市場上發布時，你必須確定使你的系統更新的可能性。這涉及到進一步的開發和測試成本。

考慮到上述情況，顯然，投資定制設計的數字駕駛艙可能會帶來更高的前期成本。然而，從長遠來看，當您擁有產品時，您的組織可以毫不費力地維護解決方案。這提供了無與倫比的長期穩定性和控制力。
