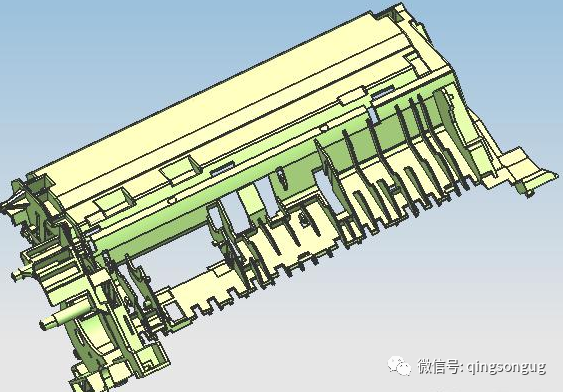

我們分模的時候經常會遇到一些復雜的插穿孔，如果方法不對的話需要花很多時間去補孔，如何快速的補好復雜的插穿孔呢?我來給大家分享：

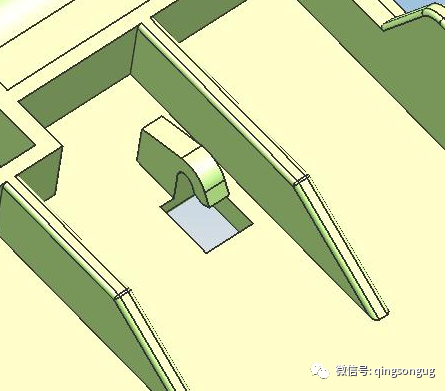

1、如圖2所示，此類孔如何用實體快速補好？

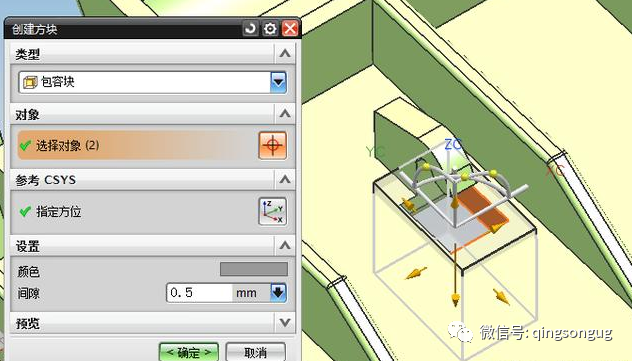

2、利用創建方塊命令將插穿孔堵起來，注意必須把孔包完，創建方塊的間隙設為0.5，如圖所示：

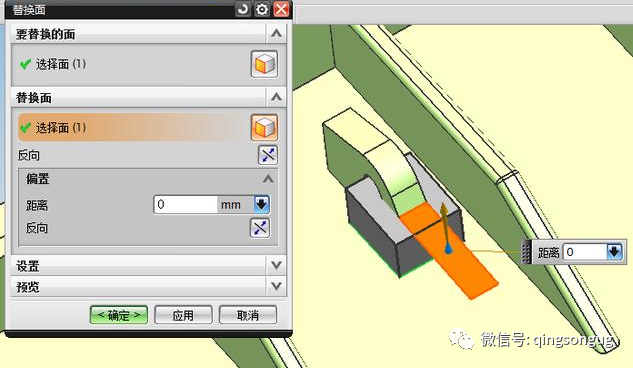

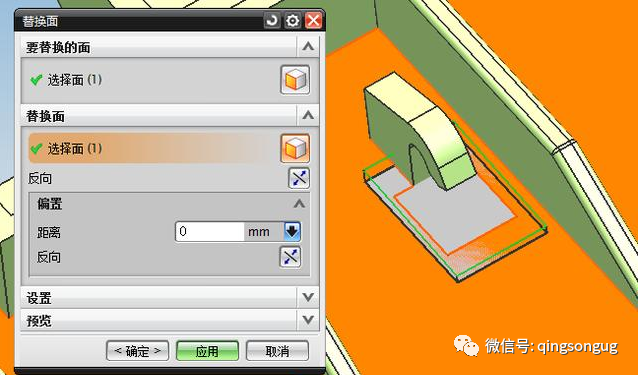

3、利用替換面命令將包塊的頂面與產品面替平，結果如圖所示：

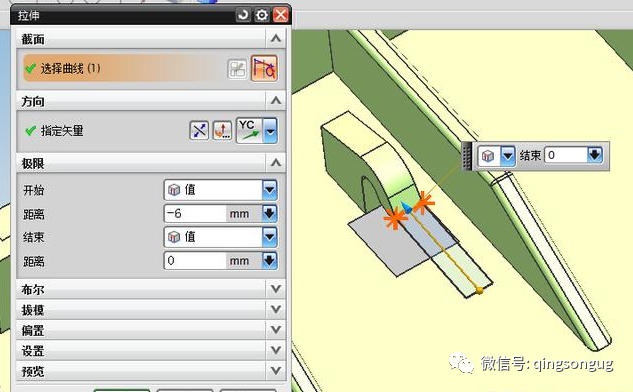

4、包塊與產品求差，然后利用拉伸命令拉伸一個輔助面，便于后續替換，注意拉伸的方向為坐標的矢量方向，如圖所示：

5、利用替換面命令將包塊的頂面與輔助面替平，如圖所示：

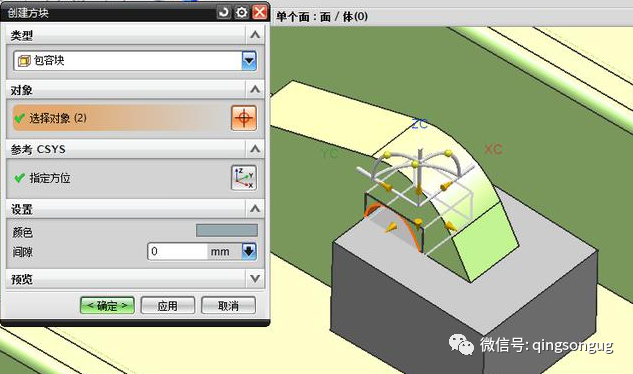

6、包塊與產品求差，然后再創建另一個小包塊，間隙設為0，創建完成后，與產品求差，如圖所示：

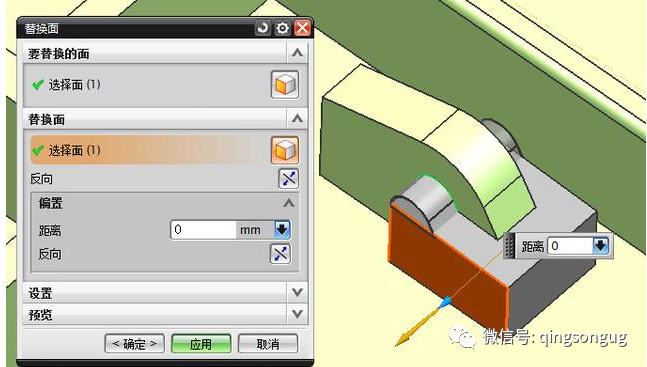

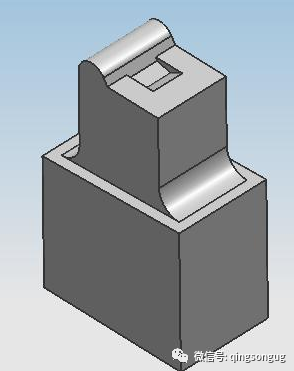

7、 再用替換面命令將小包塊兩邊替換到大包塊的兩側，將兩個包塊求和起來，完成插穿孔的補孔，如圖所示：
