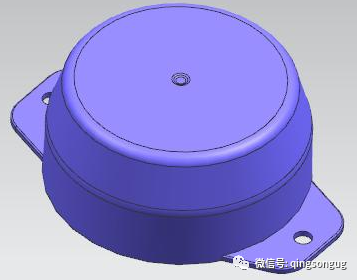

對于一些瓶蓋類內部有牙的產品，我們第一反映就是做齒輪模，除了齒輪模能夠脫產品內牙，到底還有沒有別的模具機構能夠脫內牙的？答案是肯定的，下面我來給大家分享一種整圈圓倒扣內抽機構：

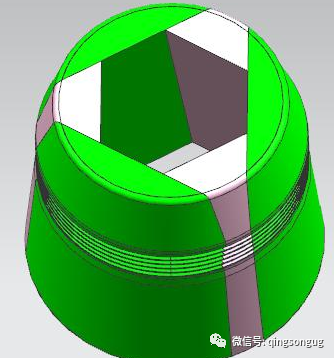

1、首先先將整圈內扣做成滑塊鑲件，且將滑塊鑲件分割成6份，如圖所示：

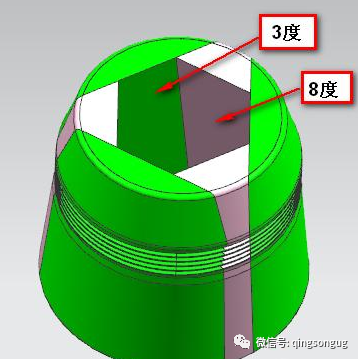

2、注意拆分滑塊鑲件時，3個小鑲件的角度要比綠色鑲件的角度要大，小的鑲件角度為8度，綠色大的鑲件角度為3度，因為小的鑲件需比大的鑲件滑行的速度要塊，這樣才不也會干涉，如圖所示：

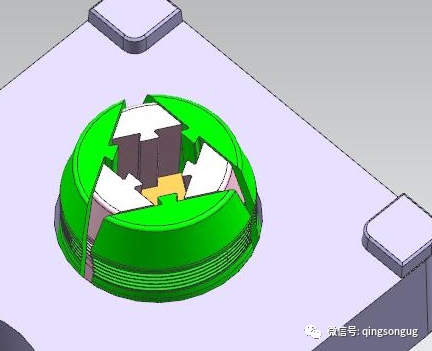

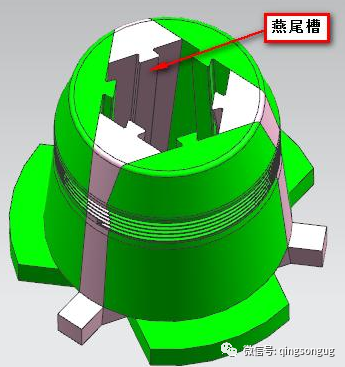

3、滑行的力是通過燕尾槽帶動，中間的活動塊往下運動，由于有斜度燕尾槽驅使6個小滑塊向內收，如圖所示：

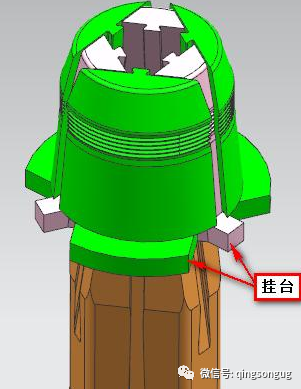

4、為了防止小滑塊上下運動，必需要設計掛臺，如圖所示：

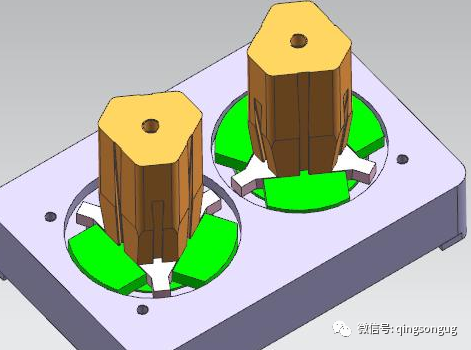

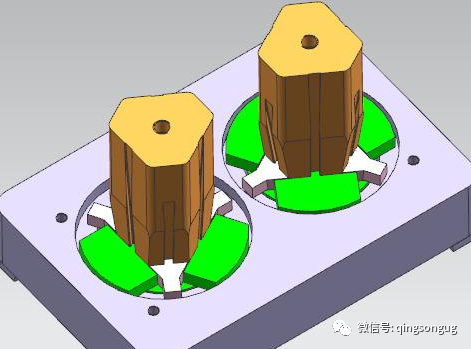

5、為了方便裝模，滑塊掛臺底部設計一塊壓板，且用螺絲鎖緊在后模仁上，如圖所示：

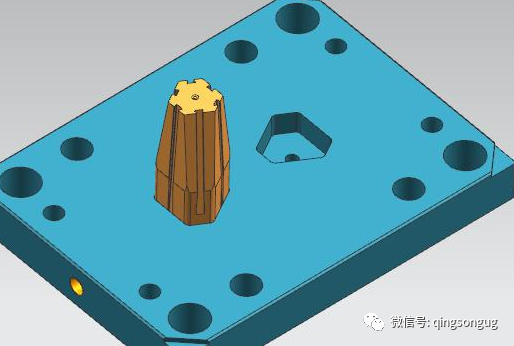

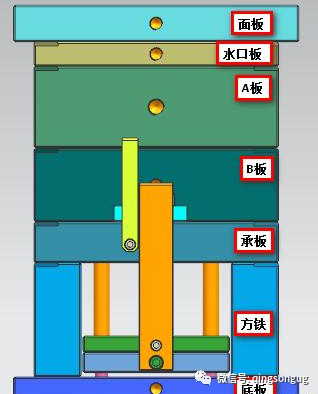

6、由于中心的活動塊需往后拉才能使小滑塊往內收，所以B板底部必須增加一塊承板，且B板與承板之間可以打開，中心的活動塊是鎖在承板上的，如圖所示：

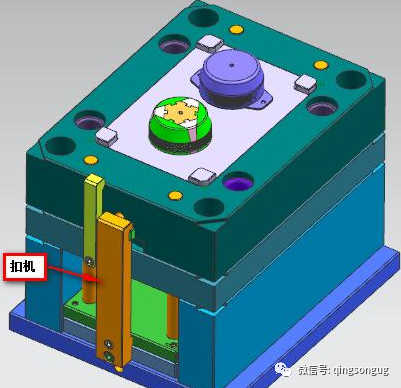

7、 B板與承板之間打開的力是通過頂棍頂頂針板，頂針板與B板通過扣機連接，頂針板頂出時，由于扣機的作用，B板也跟著頂出一段距離，頂?shù)揭欢ň嚯x后，扣機解鎖，限位螺絲限死，B板不動，頂針板繼續頂出，頂針頂出產品，如圖所示：
