應力集中部位與淬火裂紋

       所謂應力集中部位（stress raiser）就是淬火應力容易集中的部位。零件的表面粗糙度（例如刀紋）及切槽同淬火裂紋有很大關系。零件上尖銳的凸凹部位和打標記的痕跡都易使應力集中，從而誘發淬火裂紋。因此淬火零件的表面不容許有應力集中的部位。包括不要有刀紋，不要打標記，要把尖銳的梭角做成圓弧形，研究這些措施是很重要的。使粗刀紋達到銼刀加工那樣的平滑程度也是必要的。但像拋光加工那樣的鏡面反而淬不硬。表面多少帶點粗糙的零件,在淬火時淬火液的蒸汽膜不附著在它的上面，所以能順利地淬硬。絕對不允許在零件上打任何標記，若必須識別時，可用萬能筆書寫，因?yàn)橛眠@種筆寫的字在淬火后還能看得見。

       據說，棱角處受的應力是平滑處所受平均應力的10倍左右。因此，最好把棱角做成R為3毫米左右的圓弧。

       然而，如果由于客觀原因不能做成R為3毫米的圓弧形，那么R為1毫米也好。實驗結果證明，R為5毫米的圓弧形可使梭角效應減半，R為15毫米的圓弧形可完全消除棱角效應。棱角就是尖銳拐角的意思。所謂“拐”就是內側的園角；所謂“角”就是外側的邊緣。據說，把頭輕輕碰在飯盒或豆腐的棱角上也能死人。這些夸張的比喻不過是為了理解棱角的作用。

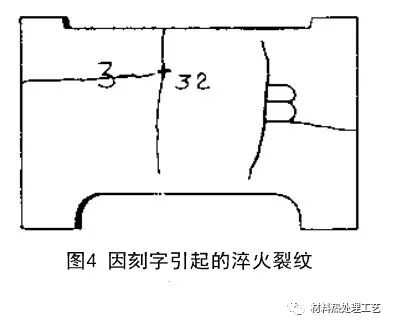

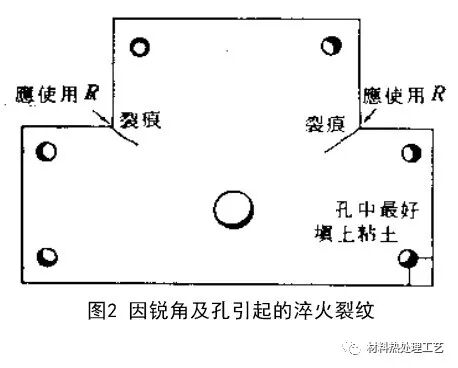

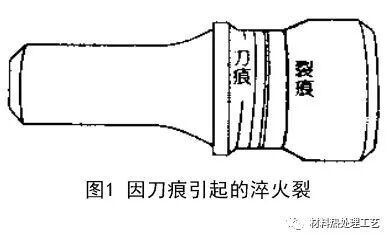

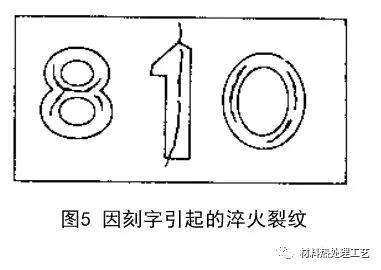

圖1～圖5表示了從刀紋、棱角、沖壓標記痕跡、刻痕等應力集中部位發生淬火裂紋的例子。
