答案

三相五線制電路中，如果變壓器三相負載不平衡，零線與地線之間會有電位差。

原因如下

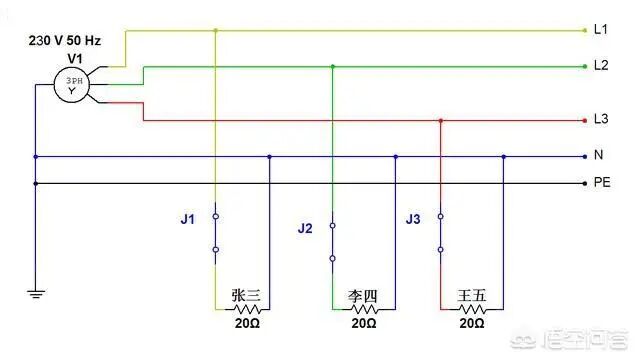

三相五線制線路又稱TN-S供電系統。假設張三、李四、王五三家都接在三相四線供電線路上。那么可以如下表示：

上圖是理想狀態，但是在實際應用中，電線是有電阻的。

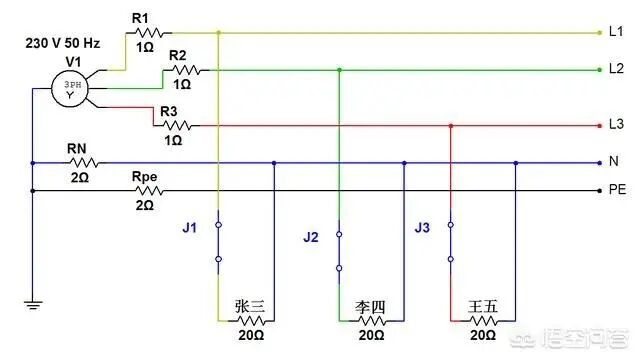

假設火線L1、L2、L3電阻都為1Ω；零線地線截面積小一些，電阻為2Ω。所以可以如下表示：

當三家用電一致時，電流在三相火線之間串相連通達到平衡，零線的電流很小，幾乎為零。此時零線電壓為零。但是當三家用電不一樣時，三相不平衡，零線的電流大小取決于他們的不平衡度。此時，零線是有一定電壓的，零線電壓=零線電流 x 零線電阻。當線路正常工作時，地線沒有電流通過，所以地線的電位始終與地相等。

總結

當三相不平衡時，中性點發生漂移，零線有一定的電壓，會造成各相火線對地電壓不一致。三相負載越不平衡，零線電流越大，所帶電壓越高。零線電阻越大，零線電壓也越高。所以，在低壓配電時要盡量讓三相負載均勻分布在三相上。
