產品分析

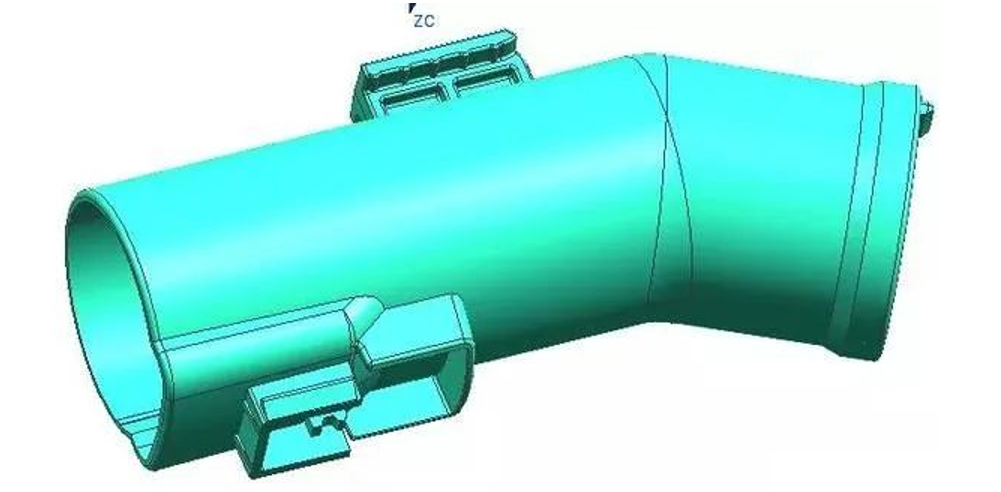

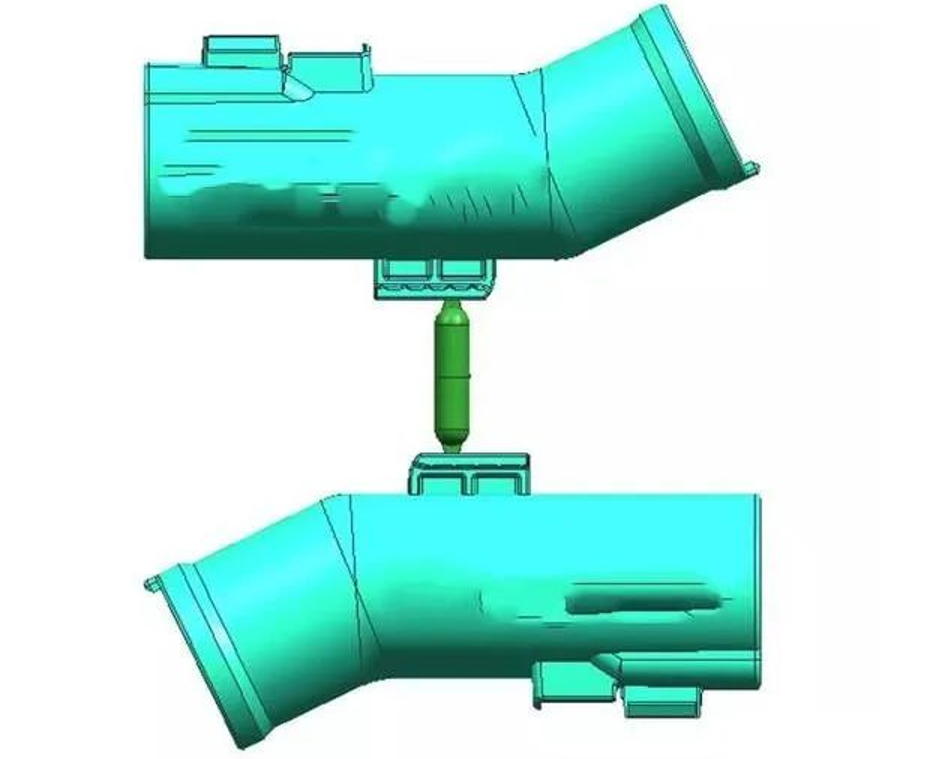

吸塵器彎管是吸塵器產品中經常遇到的，這類產品一般是采用油缸抽芯或者是圓弧抽芯，是汽車吸塵器模具中的典型代表。

02

模具設計

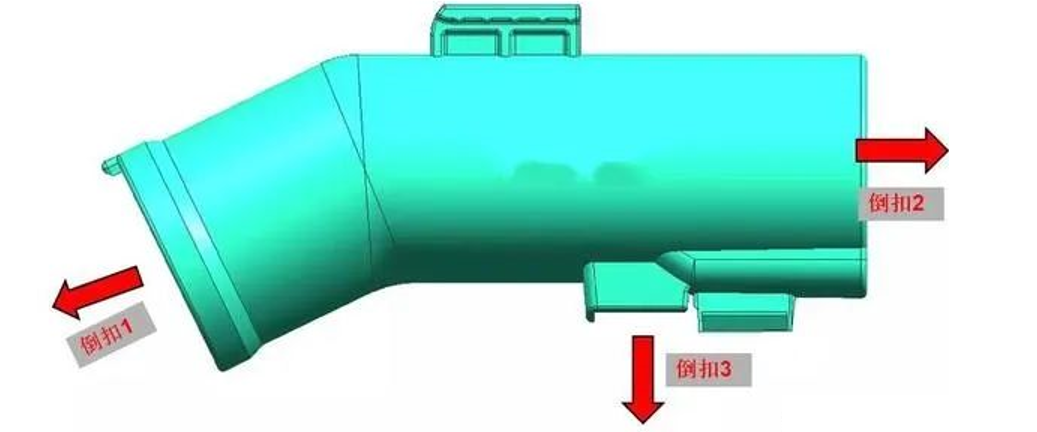

產品共有3處倒扣，倒扣1與倒扣2都采用油缸抽芯結構，倒扣3采用斜導柱+彈簧抽芯。

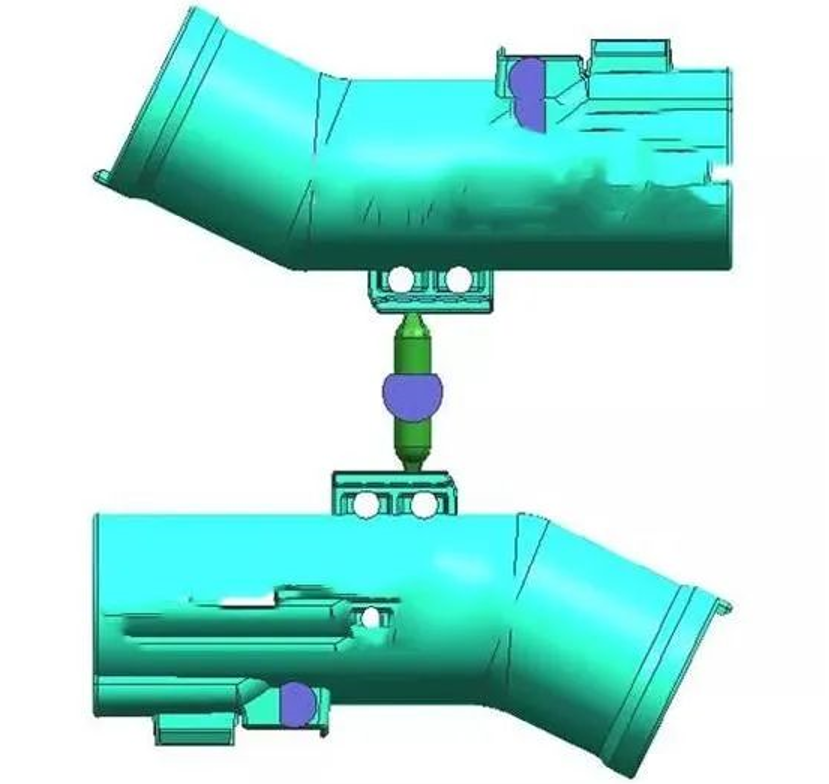

本模具澆注系統采用唧嘴，冷流道轉側進膠，1出2。

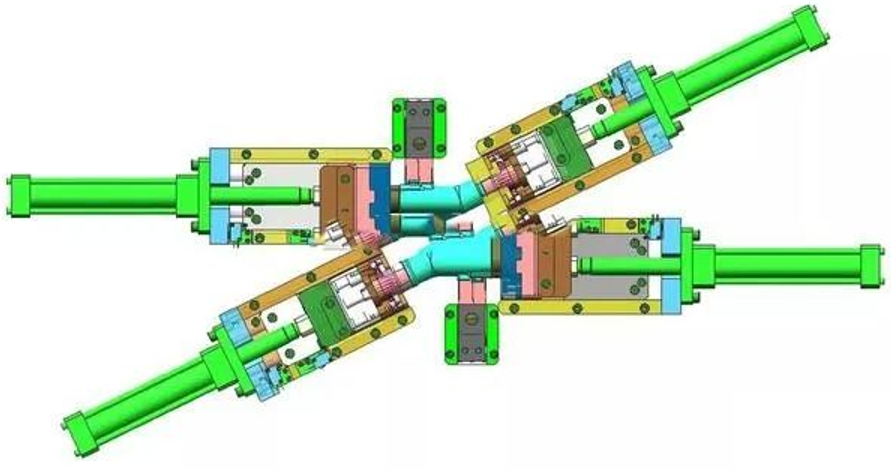

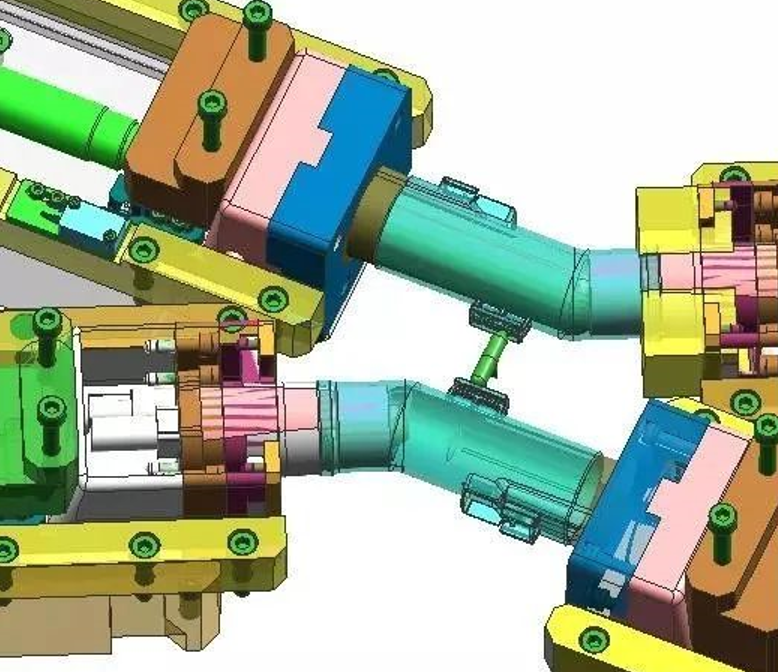

產品共有3處倒扣，倒扣1與倒扣2都采用油缸抽芯結構，倒扣3采用斜導柱+彈簧抽芯。倒扣1采用了行位內走行位結構，采用燕尾槽導向進行內縮脫扣。

模具頂出：

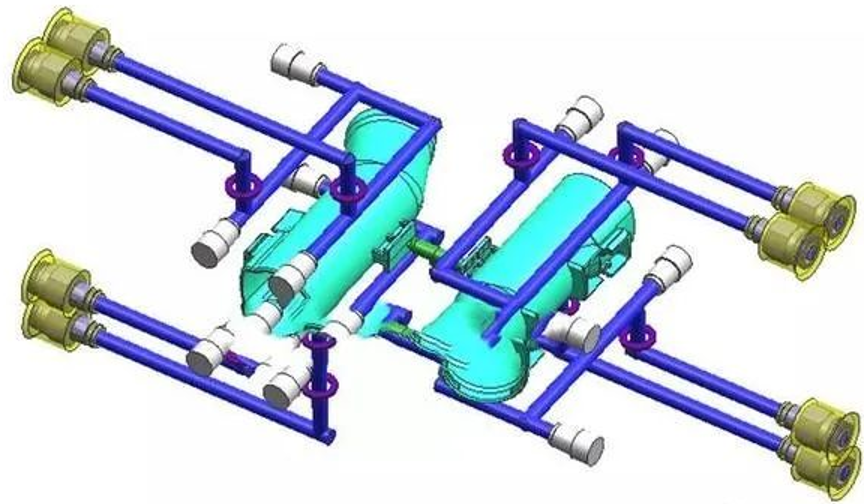

模具冷卻：

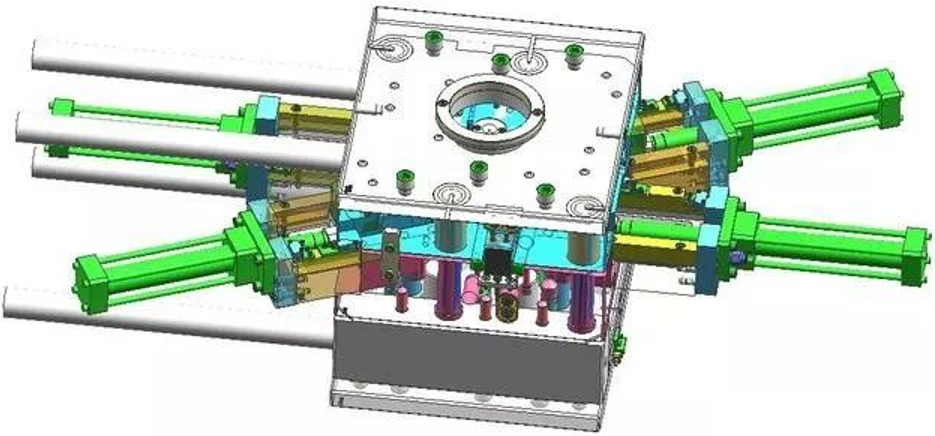

模具整體結構：

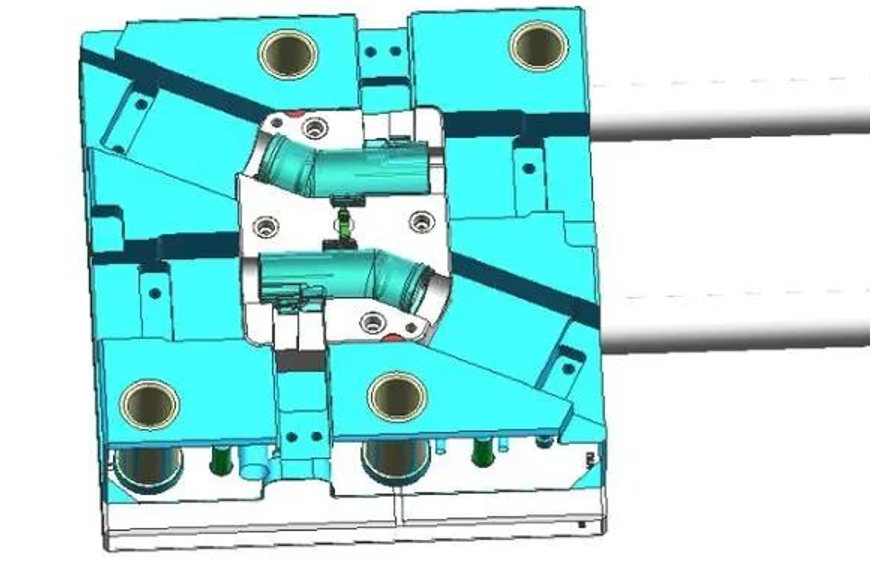

整體前模：
