電火花加工與淬火裂紋

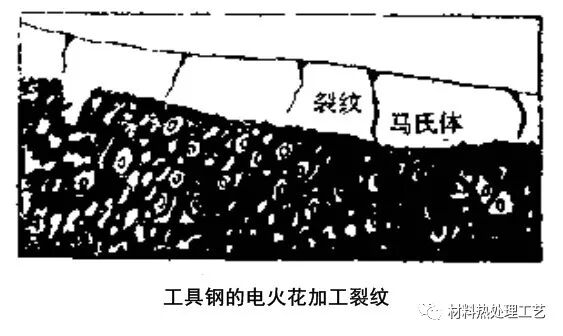

      電火花加工（EDM或WEDM）是在液體中通過火花放電而進行的熔融加工，所以加工面由熔融后再凝固的淬火層和高溫淬火層構成。因此電火花加工面必然有淬火裂紋發生。下圖是這種淬火裂紋的草圖。

      若把電火花加工后的零件不另加處理就直接切削，常使切削刀具發生崩刃和損壞（原因：打刀）。因此，必須把電火花加工后零件表面的變質層磨掉并加以回火(200℃低溫回火)，才能進行切削加工。在操作過程中雖不能防止電火花加工產生的淬火裂紋，但通過控制電火花加工的條件可減輕淬火裂紋。此外，沒有別的辦法能克服電火花加工所產生的淬火裂紋。

      對于使用過程中的受力零件，應盡量避免采用電火花加工。在確實需要使用的情況下，需在電火花加工后，對變質層進行鉗工修磨，深度盡量達到可完全去除微裂紋。
