小技巧 & 曲面分模 轉角區域如何接順？

2021年6月3日 14:06
瀏覽：2105

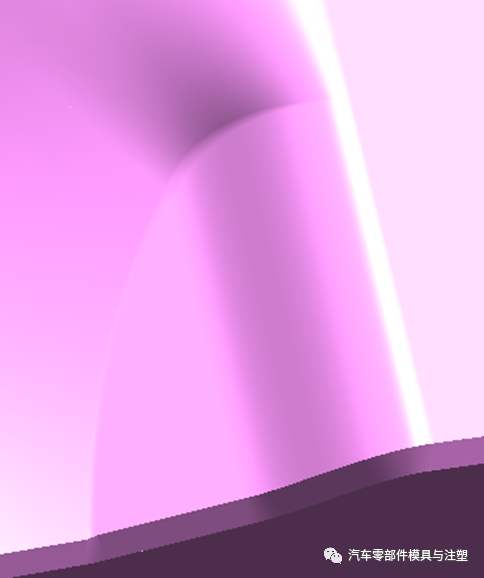

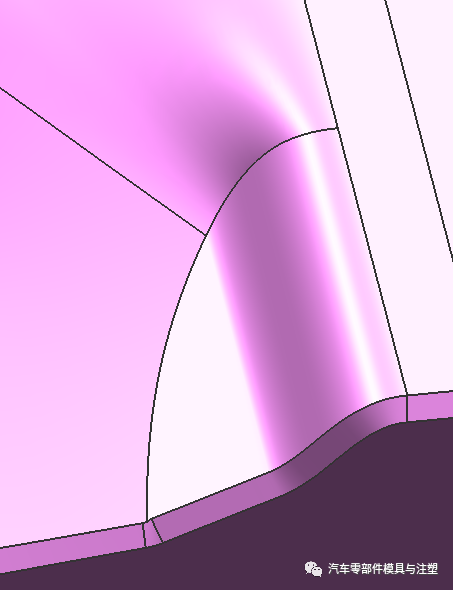

問題點：圖示轉角區域過渡不順，倒R不能倒大，影響加工效率！
小技巧 & 曲面分模 轉角區域如何接順？的圖1
小技巧 & 曲面分模 轉角區域如何接順？的圖2

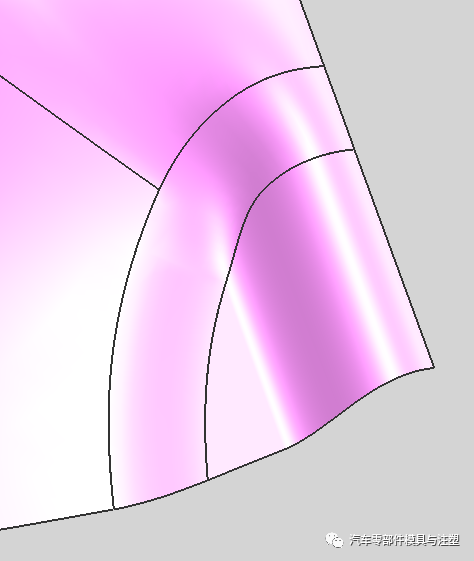

解決思路：可以修剪面，中間橋接面即可
小技巧 & 曲面分模 轉角區域如何接順？的圖3

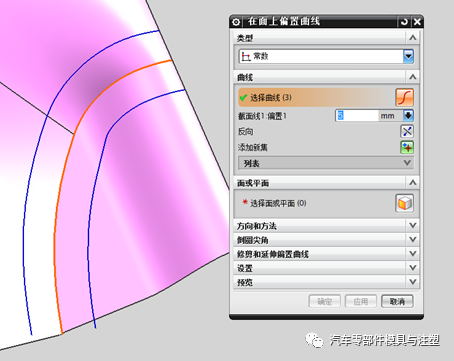

操作步驟1：利用在面上偏置曲線命令，將轉角區域x交線各偏置5mm


小技巧 & 曲面分模 轉角區域如何接順？的圖4

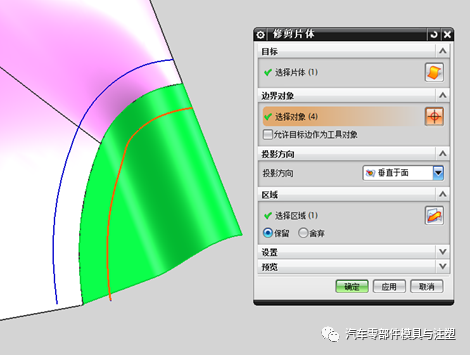

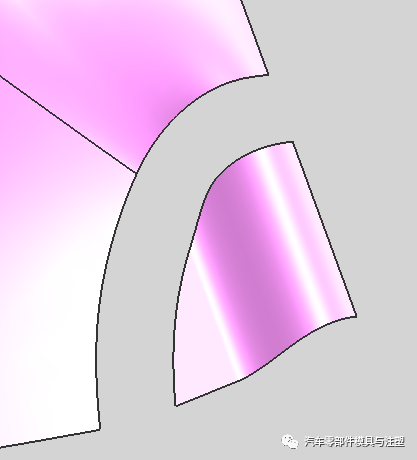

操作步驟2：利用修剪片體命令，將多余面修剪
小技巧 & 曲面分模 轉角區域如何接順？的圖5
小技巧 & 曲面分模 轉角區域如何接順？的圖6

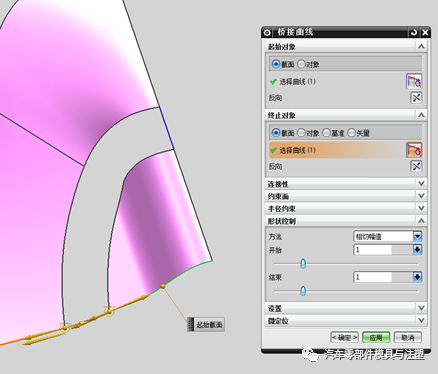

操作步驟3：利用橋接曲線命令將兩端曲線連接起來。
小技巧 & 曲面分模 轉角區域如何接順？的圖7

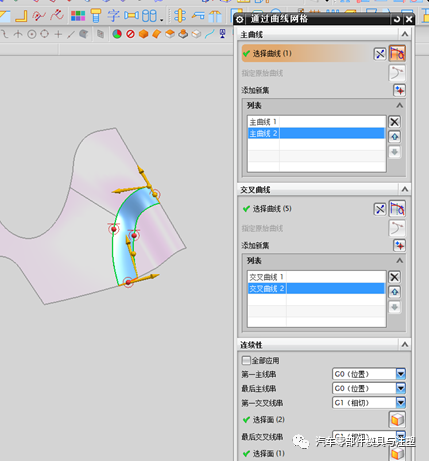

操作步驟4：利用曲線網格命令生成一個相親切的過渡面
小技巧 & 曲面分模 轉角區域如何接順？的圖8

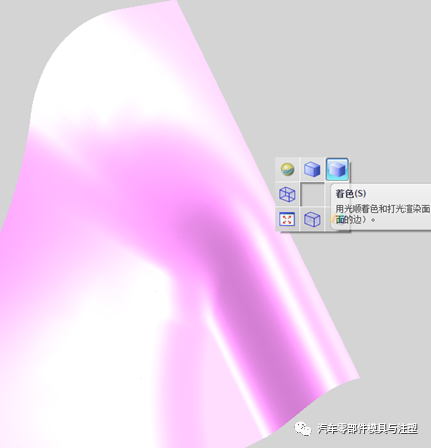

操作步驟5：利用著色模式檢查面的光順程度OK
小技巧 & 曲面分模 轉角區域如何接順？的圖9
