小型繼電器接線圖大全

電工e學堂

2021年6月3日 13:11

+關注每天學習電工知識

?每個繼電器都有一個名稱，一般常開點、常閉點都和繼電器公用一個名稱。

如果有10個繼電器，就會有10個名稱，只要把每個繼電器與接點不與別的繼電器搞混就可以。

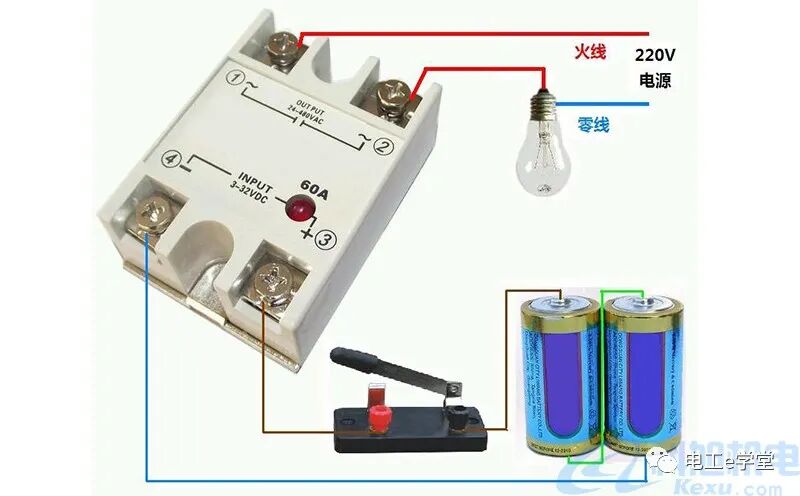

小型固態繼電器的接線圖

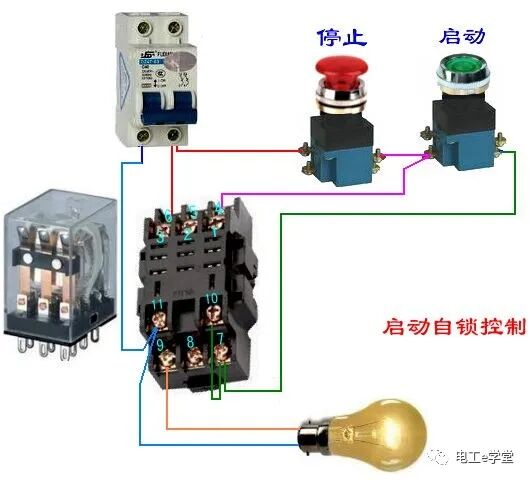

小型繼電器實物接線圖

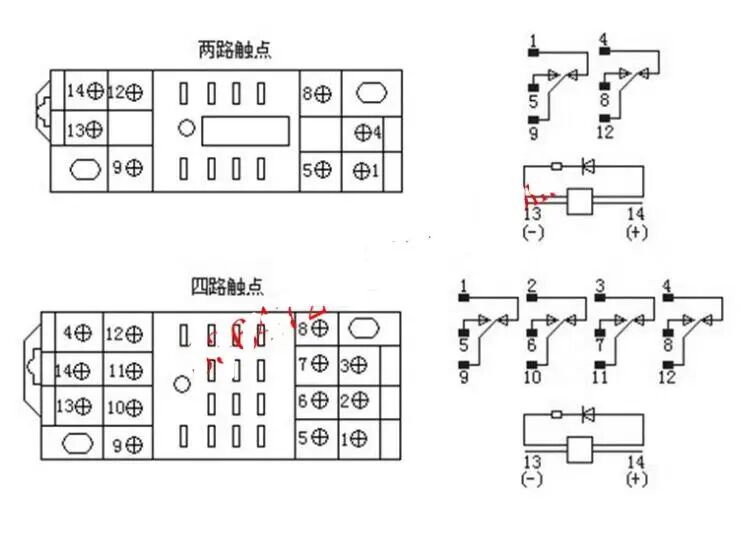

常用小型繼電器原理及底座接線圖

常用小型繼電器有直流式和交流式，其外形一樣，其觸點一般為兩組常開兩組常閉或四組常開四組常閉，對應的插座也比較統一，但有時印刷的號碼不是很清楚，為了使大家清晰的掌握對應接線關系，防止錯接，現將其電器原理圖和實物接線圖提供給大家參考。

注意事項：對于直流電源工作方式的繼電器應將14號端子接正極，13號端子接負極，這樣發光二極管才能亮，接反則不亮，當然接反了不也影響動作效果，但不利于維修檢查。對于交流電源工作方式的繼電器則沒有極性之分，二極管一定亮。

小型繼電器接線圖大全的圖4
