共模濾波器的結構是兩個繞組繞在一個磁芯上，相當于兩個電感組合在一起（見下圖）。當繞組中流過電流時，磁芯產生磁通，針對急劇的電流變化，起到使電流不易流通（扼流）的作用。這與電感的自感作用相同。

共模濾波器基本上起到共模電流不流通、差模電流流通的作用。關鍵在于這2根導線沿同一方向繞在一個磁芯上。

如圖所示，差模電流是在2根導線上往復流動，因此磁芯產生的磁通方向相反，磁通抵消，因此不能起到扼流作用，而是直接通過。

相比之下，共模電流的流向相同，因此磁通量增強，電流不易流過。也就是說，共模電流＝共模噪聲難以通過，被濾除。

由于這里提到開關電源的噪聲，因此在下面給出作為電源的輸入濾波器使用的示例。

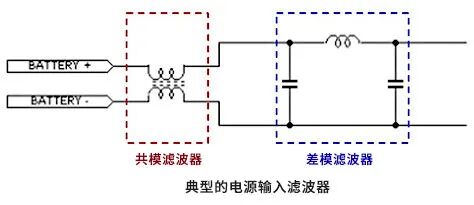

該圖是在“開關電源的輸入濾波器”中使用過的圖，如圖所示在電源的輸入線插入共模濾波器。與用于信號線的共模濾波器相比，用于電源線的共模濾波器使用差模阻抗較大的分裂繞組結構的。這些產品一般作為電源線用共模濾波器推出，其差模噪聲消減效果也值得期待。但是，由于幾百k～幾MHz左右的差模阻抗非常低，因此一般與π型濾波器等差模噪聲用的濾波器并用。
