◎ 一氣體生產企業，檢測氮氣泄露出現錯誤！

某大型氣體生產企業，其氮氣生產線中發現有氮氣泄漏的情況。因該設備中存在大量管線、閥門、法蘭和接頭，要準確判斷出泄漏點是一個費時費力且準確率很低的工作。

現場維護工程師最初用手去感覺氣體泄漏，發現在正前方偏左的接頭處，手部對于氣體的感覺最為強烈，但是經過更換接頭、加強密封的維護工作后，泄漏依舊存在，也就是說，先前發現的泄漏點是錯誤的。

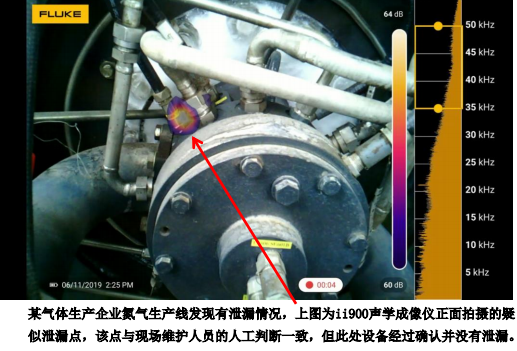

使用Fluke ii900聲學成像儀在該現場檢測，在上圖的上方可以很清楚地看到因氮氣泄漏造成的低溫在設備表面形成的冰層。從正面方向檢測時，同樣發現了與人工檢測相同部位有超聲波能量，但此處已經經過確認，并沒有泄漏的情況，那為什么聲學成像儀會給出同樣的故障信息呢？

◎ 故障信息的出現，原來是它惹的禍！

原來，超聲波能量雖然和紅外線能量一樣，都屬于輻射能量，但是兩者在反射和衍射中的特性完全不同。紅外輻射能量非常容易被遮擋，并且在大部分材料（非金屬和表面不光亮的金屬）上的反射不強烈。而超聲波能量具有很強的衍射特性， 且在大部分平面上都會有強烈的反射干擾。所以使用聲學成像儀檢測泄漏點需要注意避免衍射和反射的干擾。

干擾能量有很強的方向性，在檢測時需要注意改變聲學成像儀的檢測角度， 衍射和反射的干擾能量的位置顯示不穩定，能量值（db值）也比真實泄漏點的能量低。

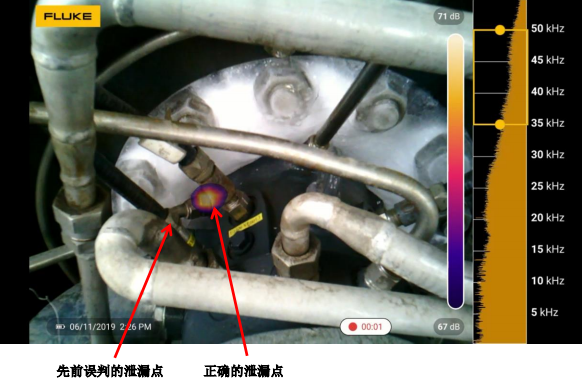

◎ 如何發現真正的泄漏點？ii900做到了！——向右方轉動90°

真正的泄漏點位于先前誤判點的后方，距離只有2厘米，泄漏點的氣體造成的超聲波能量在前方的接頭處發生了衍射， 也就是說，超聲波能量繞過了前面的接頭，所以被聲學成像儀在正面捕捉到了，造成了誤判。一旦聲學成像儀在多個角度進行綜合檢測和研判，就可以快速、準確地把真正地泄漏點查找出來。

◎ Fluke ii900 聲學成像儀如此厲害，那它的工作原理是什么呢？

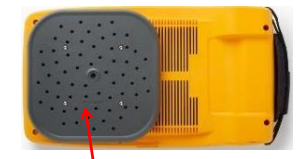

壓縮空氣泄漏時，在泄漏點因渦流會產生聲波/超聲波能量，這些能量通過空氣傳遞至聲學成像儀的聲壓傳感器陣列，在顯示屏上以可見光圖像為底、聲波/超聲波能量按照調色板顏色顯示的畫面，從圖像上即可快速對泄漏點進行排查，并可將泄漏點以JEPG照片或MP4視頻格式進行保存。

Fluke ii900 聲學成像儀擁有強大的功能系統，獲得用戶的一致認可。此外，它也已經在眾多行業有所應用：生產和使用各類氣體的廠家，如化工、冶金、食品、制藥或其它制造行業。
