計算電阻分壓器電路的輸出電壓，以實現既定的阻值和電源電壓組合。

什么是分壓器？

分壓器是一個無源線性電路，能產生一個是其輸入電壓(V1)一部分的輸出電壓(Vout)。分壓器用于調整信號電平，實現有源器件和放大器偏置，以及用于測量電壓。

歐姆定律解釋了電壓、電流和電阻之間的關系，即通過兩點間導體的電流與這兩點間的電勢差成正比。

這是一個說明兩點間的電壓差、流經該兩點的電流和該電流路徑電阻之間關系的定律。該定律的數學表達式為V=IR，其中V是電壓差，I是以安培為單位的電流，R是以歐姆為單位的電阻。若電壓已知，則電阻越大，電流越小。

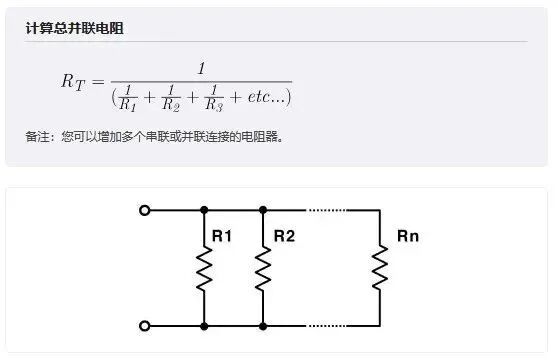

計算連接到電流源的多至10個并聯電阻上流過的電流：

計算指定頻率下電感器或電容器的電抗或?qū)Ъ{大小。

（1）感抗/導納

（2）容抗/導納

計算電阻與電容的積，亦稱RC時間常數。該數值在描述電容通過電阻器進行充電或放電的方程式中出現，表示在改變施加到電路的電壓后，電容器兩端的電壓達到其最終值約63%所需的時間。同時該計算器也會計算電容器充電到指定電壓所存儲的總能量。

如何計算時間常數：

時間常數(T)可由電容(C)和負載電阻(R)的值確定。電容器(E)中存儲的能量(E)由兩個輸入確定，即由電壓(V)和電容(C)決定。

計算在指定電流水平下通過電壓源驅動一個或多個串聯LED所需的電阻。注意：當為此目的選擇電阻器時，為避免電阻器溫度過高，請選擇額定功率是下方計算出的功率值的2至10倍之間的電阻器。

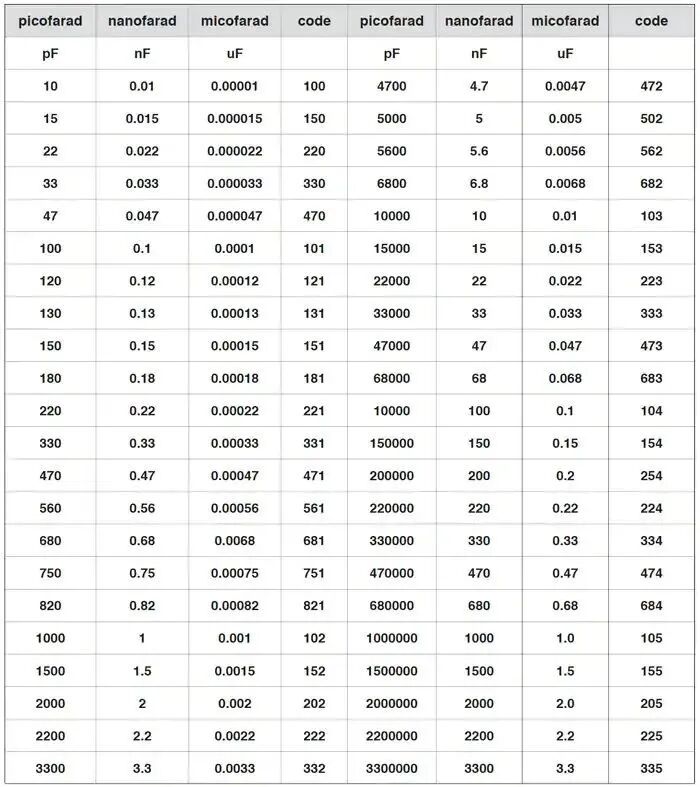

換算包括pF、nF、μF、F在內的不同量級電容單位之間的電容測量值。
