對于強電電路大部分是各種繼電器、接觸器以及主令電器的開關與按鈕組成的具有一定功能的電路。對于“閱讀”電氣控制電路我有以下幾點體會。

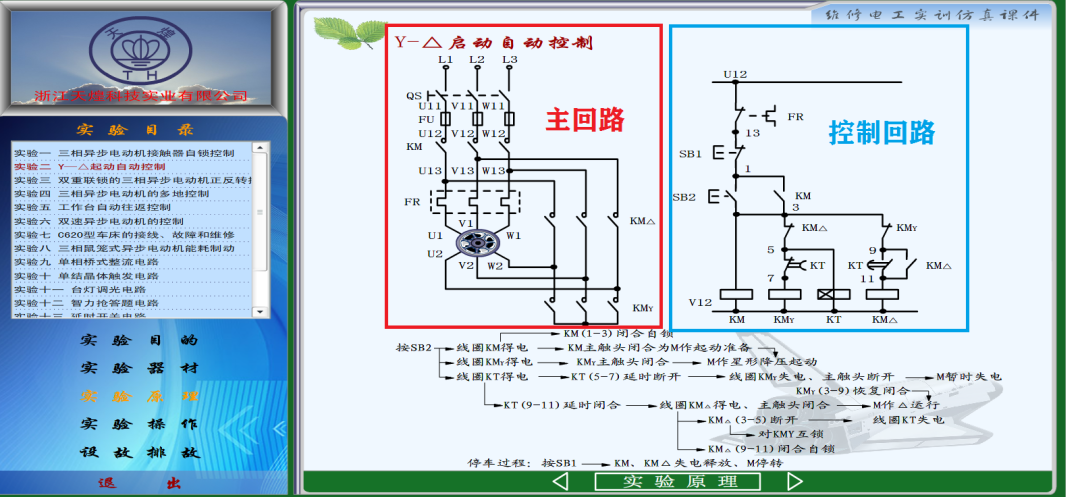

1、看電氣控制電路時要做到先“主”后“控”

強電電路一般分為主電路和控制電路，在看強電電路時一般是先看主電路后看控制電路，主電路一般流過的都是大電流，控制的負載一般是各種電機；輔助電路通過的都是小電流，這些控制電路都是由電器元件線圈、按鈕和各種輔助觸點等組成。

2、看電氣電路圖時要注意電器元件的畫法

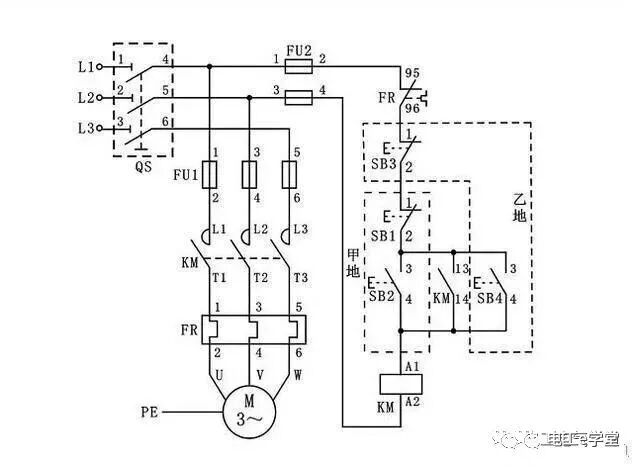

看電氣電路圖時與電子電路圖不同的是在電氣圖中采用的是分離法，這個對初學電氣電路識圖時要注意，從圖中可以看到同一電器元件的各部件可以不畫在一起，要用統一的文字符號標注。

3、看電路圖基本步驟

看電氣電路圖時要注重基本順序，看主電路時一般是從用電設備開始看然后經過控制元件順次向電源看；看控制電路時要自上而下，從左向右看，也就是說控制電路也要先看電源，再看各條回路，并分析各個回路元件的工作狀況以及對主電路的控制。

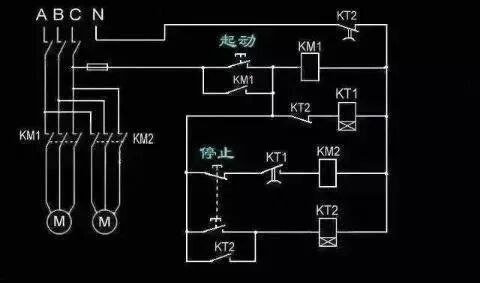

順序啟動，逆序停止控制原理圖

看圖的一些共同體會

通過我對電子電路和電氣電路看圖方法的解讀我總結了以它們看圖的共同點是：

一是看電路圖前要熟悉國家統一規定的元件符號和文字符號；二是在讀圖時一般都采用“化整為零法”；三是看圖時都要要熟悉一些典型單元電路環節和一些元件的特點。

以上就是看電路圖的方法和技巧，個人觀點，歡迎朋友們參與討論。
