對稱性是自然界的一個普遍現象，然而自然界中也存在一些對稱性破缺，例如：有些生物兩只眼睛有大有小，而比目魚的眼睛甚至長在同側；細胞膜雙層成分的非對稱性，保證了生命活動的高度有序性（圖1）。因此，研究對稱性破缺具有重要意義。

高分子囊泡是具有膜層、內冠、外冠結構的空心納米球（圖2），和細胞膜結構相似，在疾病診療、分子遞送等領域具有重要的應用前景。然而，利用化學方法構筑的囊泡多為對稱冠囊泡（圖2），其內冠和外冠在結構和性質上完全相同，因此難以實現功能分區。而非對稱冠囊泡則因具有不同的內外冠層，可實現功能分區。目前，非對稱冠囊泡的制備方法主要包括兩嵌段共聚物共組裝、三嵌段或多嵌段聚合物自組裝、乳液法等。然而，上述方法均不能保證內外冠層的100%的非對稱性。具有完全不同的內冠和外冠結構的非對稱冠囊泡，一直是高分子囊泡領域的一顆明珠，但是摘取她卻困難重重。因此，如何構筑并表征完全非對稱冠囊泡，仍是大分子自組裝領域的一大挑戰。

圖2. 對稱冠高分子囊泡示意圖

為了解決上述問題，同濟大學杜建忠教授課題組獨辟蹊徑，提出了一種膠束-囊泡轉變法，構筑了完全非對稱冠囊泡，并提出了相應的表征方法。該囊泡的構筑策略如圖3所示。首先設計并合成了嵌段共聚物PEO₁₁₃-b-P(NIPAM₄₅-stat-CMA₁₀)-b-PDEA₂₈，然后自組裝形成膠束，最終轉變?yōu)榉菍?duì)稱冠囊泡。其中，PEO始終作為親水外冠；PDEA起初作為膠束的疏水內核，最終轉變成非對稱冠囊泡的內冠；P(NIPAM-stat-CMA) 起初作為膠束的中間冠層或殼層，最終構成非對稱冠囊泡的交聯膜層。由于PDEA內冠在血液循環過程中可轉變?yōu)槭杷膬?nèi)壁，因此該囊泡可大幅降低抗癌藥在遞送過程中的泄露。

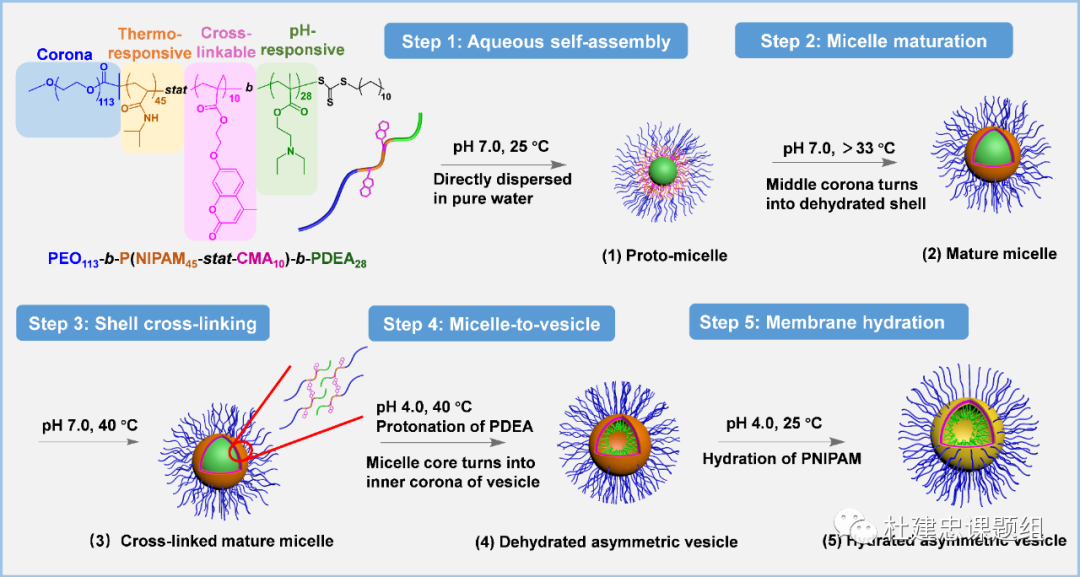

圖3. 完全非對稱冠囊泡的構筑策略

完全非對稱冠囊泡的形成過程如圖3所示：

（1）將聚合物直接分散在水中，自組裝形成初始膠束Proto-micelle（25 °C，pH 7.0）；

（2）升溫，膠束的中間冠層P(NIPAM₄₅-stat-CMA₁₀)脫水而轉變?yōu)闅樱纬墒旎z束Mature micelle（40 °C，pH 7.0）;

（3）將P(NIPAM₄₅-stat-CMA₁₀)殼層進行適當?shù)淖贤饨宦?lián)以鎖住膠束內核（該步驟是關鍵一步），形成交聯的熟化膠束Cross-linked mature micelle;

（4）調節溶液pH至4.0，PDEA內核被質子化形成親水的內冠，然后形成PNIPAM脫水的非對稱冠囊泡Dehydrated asymmetric vesicle（40 °C，pH 4.0）。在該轉變過程中，粒徑由75 nm增加至108 nm，表面電勢無明顯變化（圖4），表明PDEA始終被限制在非對稱冠囊泡的內部空腔。

（5）降溫至室溫，形成粒徑為230 nm的PNIPAM水化的非對稱冠囊泡Hydrated asymmetric vesicle（25 °C，pH 4.0），同樣地，其表面電勢未發生明顯改變，表明PDEA始終被限制在非對稱冠囊泡的內部空腔。

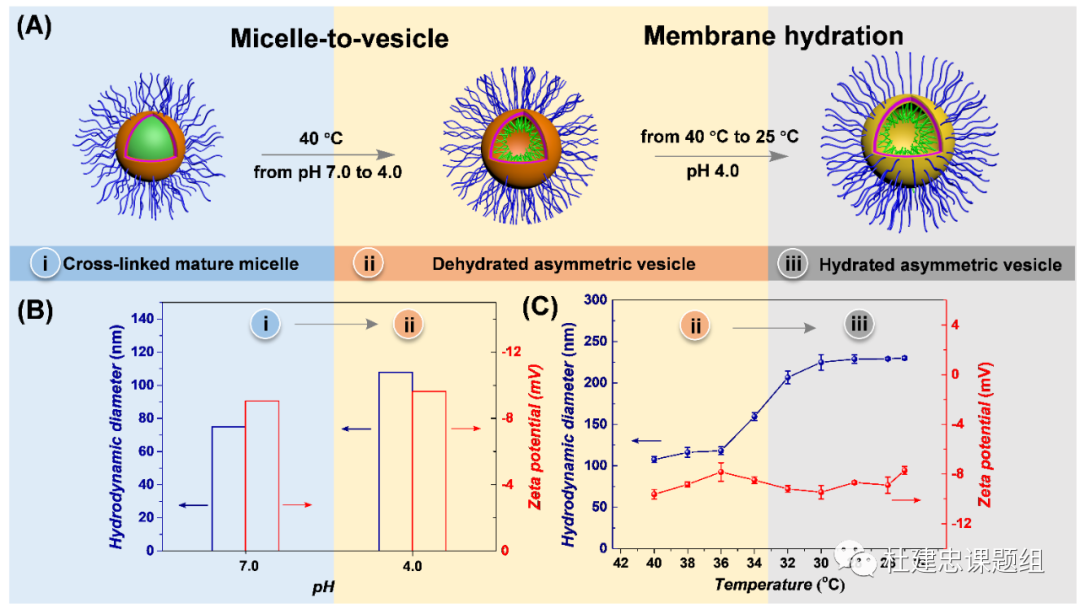

圖4. 膠束-囊泡的轉變過程及囊泡膜層的水化過程

完全非對稱冠囊泡的結構表征是另外一個難點。為此，作者提出了如下方法進行表征：

（1）完全非對稱冠囊泡僅在內冠選擇性沉積納米金

采用原位載金的方式來定位內冠PDEA的分布，并以具有相同內外冠的對稱冠囊泡作為對照，從而表征完全非對稱冠囊泡的結構。圖5所示的TEM圖片表明金納米顆粒選擇性地生長在非對稱冠囊泡的內部，表明PDEA僅分布于非對稱冠囊泡的內部空腔；而在對照組對稱冠囊泡中，金納米顆粒在其內部和外部隨機生長，表明PDEA分布于對稱冠囊泡的內冠和外冠。

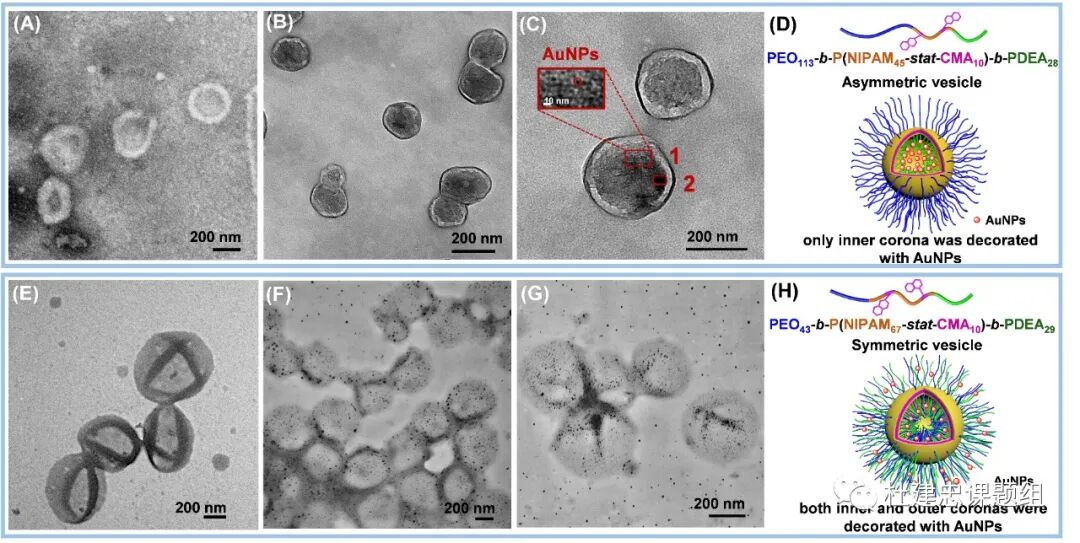

圖5. 完全非對稱冠囊泡和對稱冠囊泡載金前后的TEM表征

（2）完全非對稱冠囊泡在載金前后的表面電勢均為負值

完全非對稱冠囊泡在載金前后的表面電勢分別為 -8 mV和 -6 mV，無明顯改變。這表明帶有正電荷的PDEA僅分布在非對稱冠囊泡的內部，而PEO則始終分布在非對稱冠囊泡的外部，具有電荷屏蔽作用。因此，載金前后非對稱冠囊泡的表面電勢基本不變；而在對稱冠囊泡中，載金前后的表面電勢分別為+23 mV 和 +14 mV，表明納米金的原位負載消耗了對稱冠囊泡外冠PDEA鏈段的部分正電荷，因此其表面電勢隨之降低（圖6B）。

（3）完全非對稱冠囊泡在載金前后具有較大的尺寸變化率

完全非對稱冠囊泡的尺寸在原位載金后減小了18%。這是因?yàn)榧{米金在PDEA內冠上的原位生長，消耗了其所帶正電荷，導致PDEA內冠之間相互排斥作用減弱，非對稱冠囊泡的粒徑隨之減小；而在對稱冠囊泡中，PDEA在內冠和外冠中均有分布，納米金的原位生長對其內部斥力的降低影響較小，故其尺寸變化率僅為4%（圖6C）。

圖6. 完全非對稱冠囊泡和對稱冠囊泡載金前后的表面電勢及尺寸變化

上述非對稱冠囊泡（25 °C，pH 4.0）在逐步調節pH至生理環境時（pH 7.4），PDEA內冠因親水性降低而轉變?yōu)閮?nèi)壁。這種由生理環境變化引起的形貌轉變有望精確調控藥物控釋行為。在生理?xiàng)l件下，可將疏水性藥物負載在疏水的PDEA內壁中，或者將親水性藥物包封于空腔中，即為藥物穿上了一件“防滲衣”，可在遞送過程中大幅降低藥物泄露。而在到達弱酸性的腫瘤區域時，PDEA內壁因質子化而轉變?yōu)橛H水內冠，同時加速藥物釋放。如圖7所示，載藥非對稱冠囊泡在pH 7.4的生理?xiàng)l件下釋藥速率很慢，48小時后的藥物釋放量?jī)H為13.5%。而在pH 4.0的酸性條件下則表現出持續的藥物釋放行為，48小時內藥物釋放量達到71.4%。因此，該非對稱冠囊泡有望作為一種新型的精準藥物遞送載體。

圖7. 非對稱冠囊泡可防止遞送過程中的藥物泄露

該成果以“Breaking the Corona Symmetry of Vesicles”為題發表在Macromolecules上（DOI: 10.1021/acs.macromol.1c00060，并當選為正封面（front cover）。同濟大學博士生韋平是該論文的第一作者，杜建忠教授為通訊作者。

該項目得到國家杰出青年科學基金資助，感謝張江實驗室國家蛋白質科學研究（上海）設施在冷凍電鏡方面的支持。

論文鏈接：

https://pubs.acs.org/doi/10.1021/acs.macromol.1c00060
