圖1 可穿戴機器人

• 研究產品: 穿戴機器人 (Wearble Robot)

• 仿真目的: 構建人體和可穿戴機器人的動態模型，以驗證設計產品的耐受性，并驗證控制模型



事實上，構建人體動力學模型來設計人體穿戴機器人的動態模型至關重要。此外，人體模型和可穿戴機器人配對后，根據人的行為預測機器人執行器所需的扭矩，并預測各關節的ROM（運動范圍），檢查機器人是否可以在各種情況下實現所有必要的姿勢。最后，通過控制執行器模型和動力學模型的耦合仿真確認了控制器的性能。

┃仿真過程

①獲取人體運動測量數據、人體程序、創建人體模型和輸入運動數據的“Bio-motion”

②將生成的人體模型導入 RecurDyn，然后實現動力學模型

③利用襯套將人體與穿戴機器人相結合，仿真人體的動態行為

*獲取可穿戴機器人運動結果

④地面反作用力（GRF）和可穿戴機器人運動數據輸入后的動力學分析

⑤獲取可穿戴機器人執行器所需的扭矩?cái)?shù)據和機器人關節容許角度（ROM）

⑥利用可穿戴機器人執行器的位移和速度數據構建控制聯動模型，并進行聯合仿真

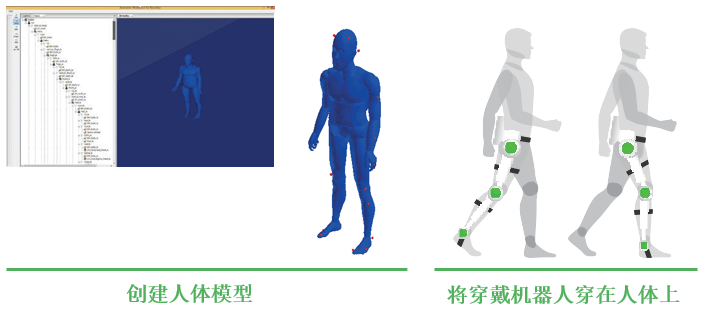

圖2 人體模型的創建



┃關鍵分析技術

• 利用RecurDyn/Bio-motion創建人體動力學模型

• 人體和可穿戴機器人通過皮帶連接以及動力學建模

• 使用 ProcessNet進行定制應用后處理和各種人體運動測量數據

• 動力學模型和Simulink控制聯合仿真



┃RecurDyn工具包

• RecurDyn/Professional
• RecurDyn xSimulink Co-simulation (RecurDyn/Control) or CoLink
• ProcessNet



┃面臨的工程問題

• 在驗證階段難以預測測試中的破損而帶來的時間和金錢的損失

• 直接佩戴樣機具有一定危險性

• 修改設計變量（設計、執行器容量和允許的運動角度）帶來重復過度的實驗時間和成本

• 需要通過各項人體模型身體外觀對穿戴機器人進行驗證



┃解決放案

• 使用人體模型構建動力學模型，以驗證每個關節的扭矩載荷

• 使用逼真的、多樣化的人體模型進行仿真

• 通過在虛擬環境中驗證執行器容量、運動允許角度等來降低樣機設計成本



                                  由 LIGNex1 提供 .

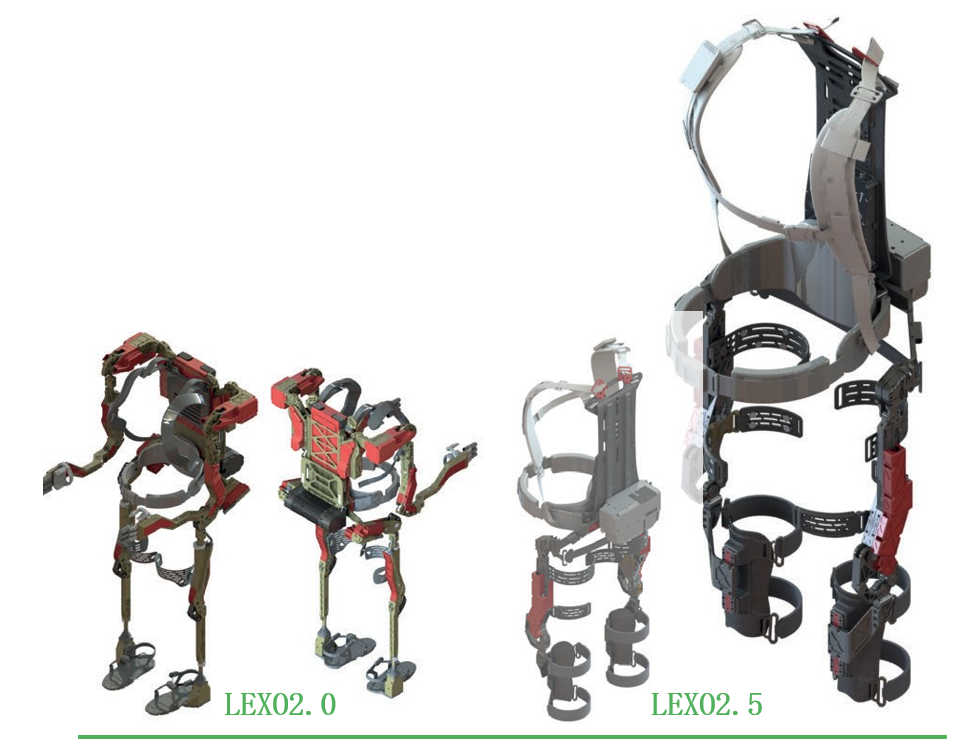

圖3 利用RecurDyn開發中的可穿戴機器人

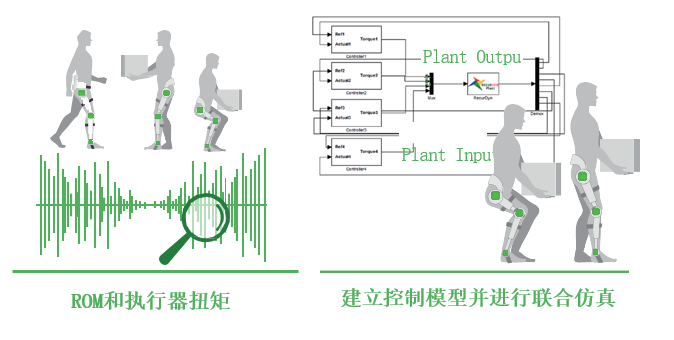

┃仿真結果

• 在RecurDyn中導入“考慮各關節上加載力矩執行器”的人體模型，建立動力學模型

• 預測機器人構建動力學模型所需的扭矩和關節運動范圍，并在此基礎上得到執行器驅動范圍



┃其他應用場景

圖4 可穿戴機器人-RecurDyn



? 上階梯的機器人仿真

• 防止機器人摔倒的控制器設計
• 選擇機器人驅動所需的電機容量

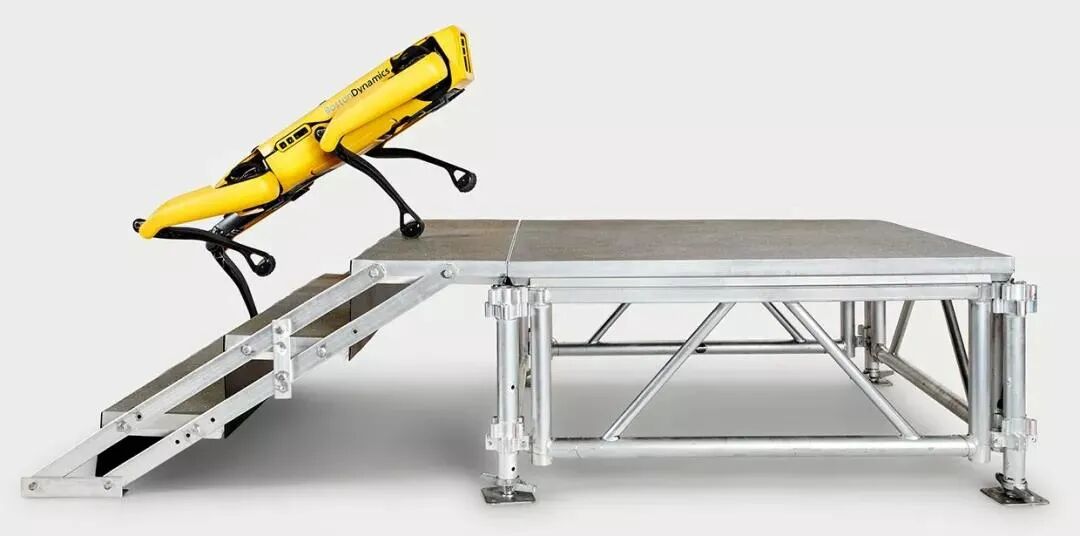

圖5 上階梯的機器人
