前言

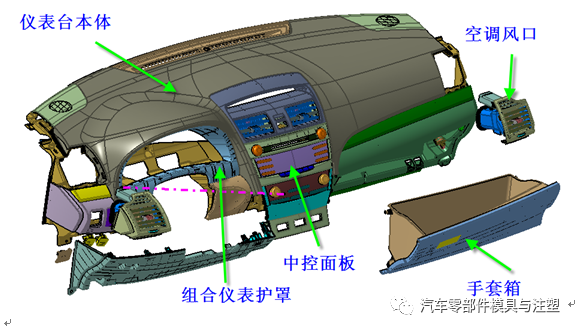

 汽車儀表板總成是汽車內飾件的重要組成部分，在汽車內飾件中，所有與儀表板相關的零件統稱儀表板總成。儀表板與副儀表板組成正副儀表板，儀表板總成是汽車內飾件最大的一個總成系列。在汽車內飾件中，儀表板是集安全性，舒適性，與裝飾性于一體的部件，汽車儀表板一般分為硬質與軟質兩種，隨著安全氣囊的安裝，軟質儀表板已失去對人的安全性要求，因此只要外觀質量得到保證，采用低成本的硬質儀表板是完全可行的。儀表板總成主要由上下儀表板本體，除霜風道，出風口，組合儀表護罩，儲物盒，手套箱，中控面板，煙灰缸等零件組成。

1

產品分析

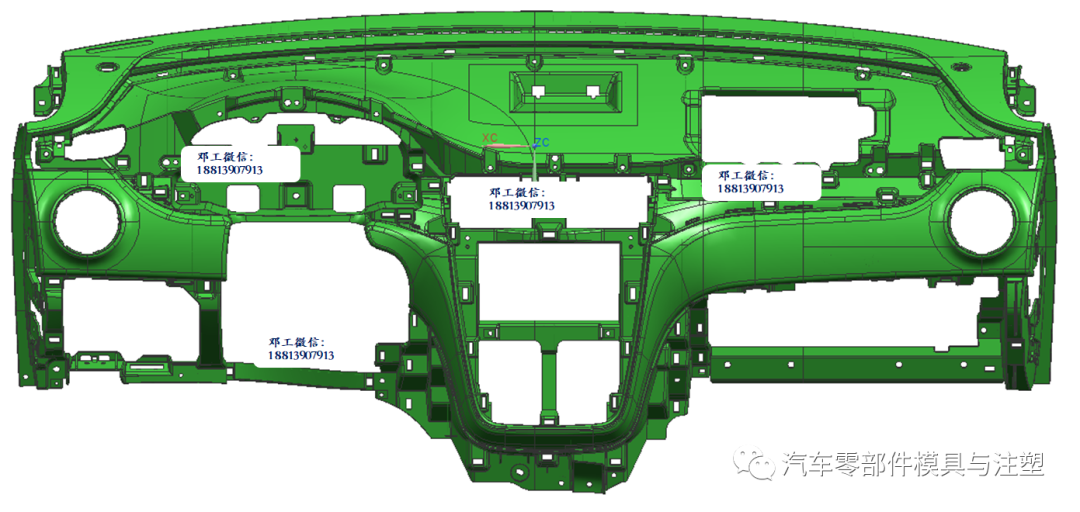

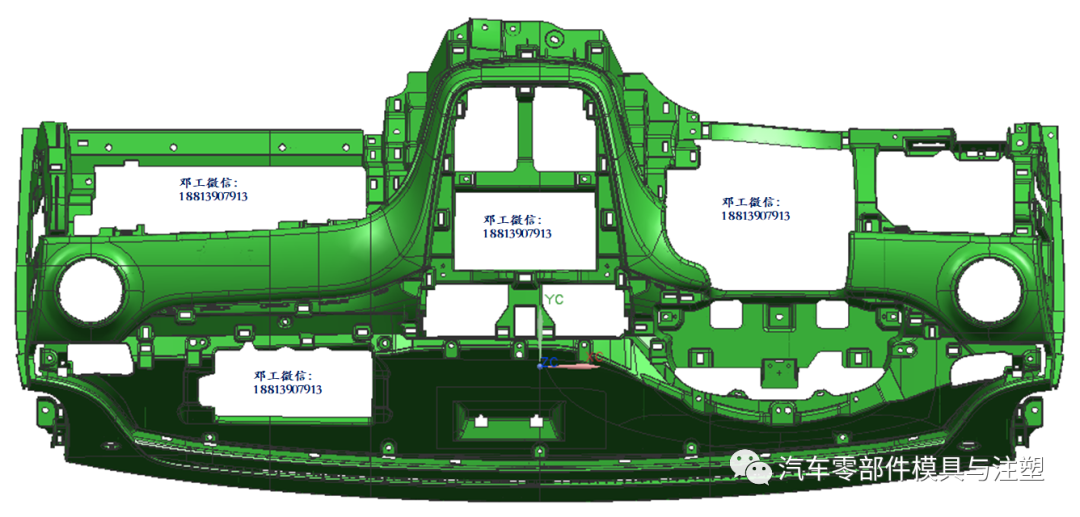

產品為某名牌汽車駕駛室內的儀表板，材料為PP+EPDM-TD20,收縮率取0.95%。其中EPDM能夠提高塑件的彈性，而T20是指材料中加上20％的滑石粉，目的是提高儀表板的剛度。

2

模具結構分析

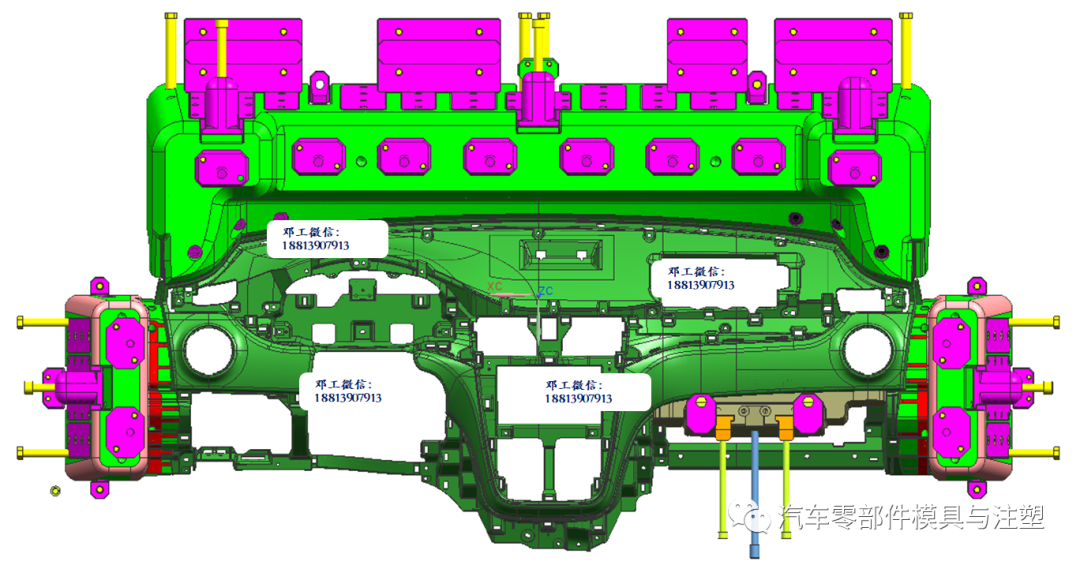

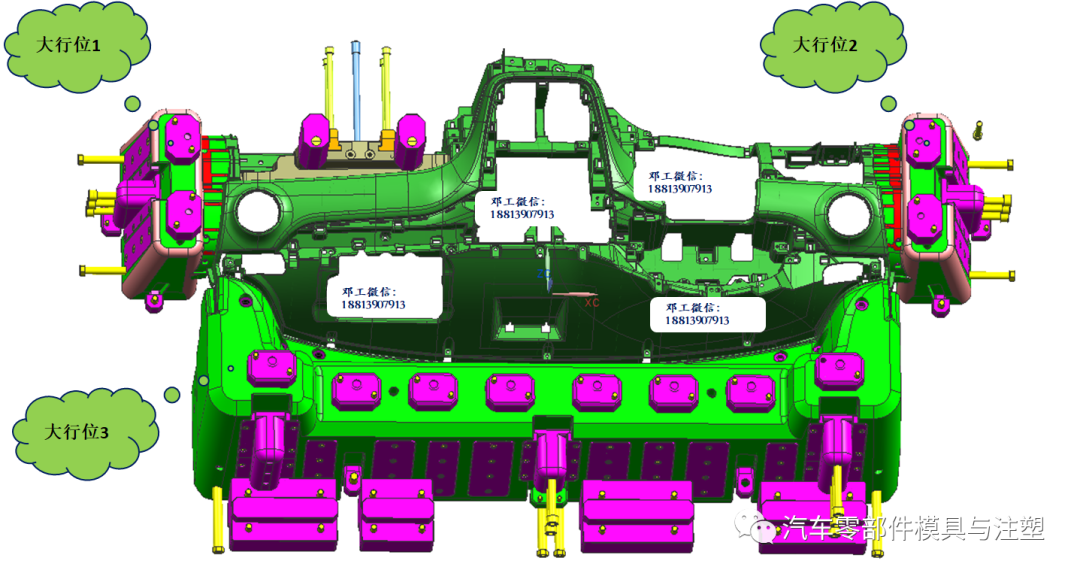

儀表板有4處側向凹凸結構，共需要設計4個側向抽芯，詳見上圖。側向抽芯機構是本模具最重要和最復雜的結構。大行位1.2，3，4皆采用前模彈塊結構，采用拉鉤+彈簧的抽芯結構。

3

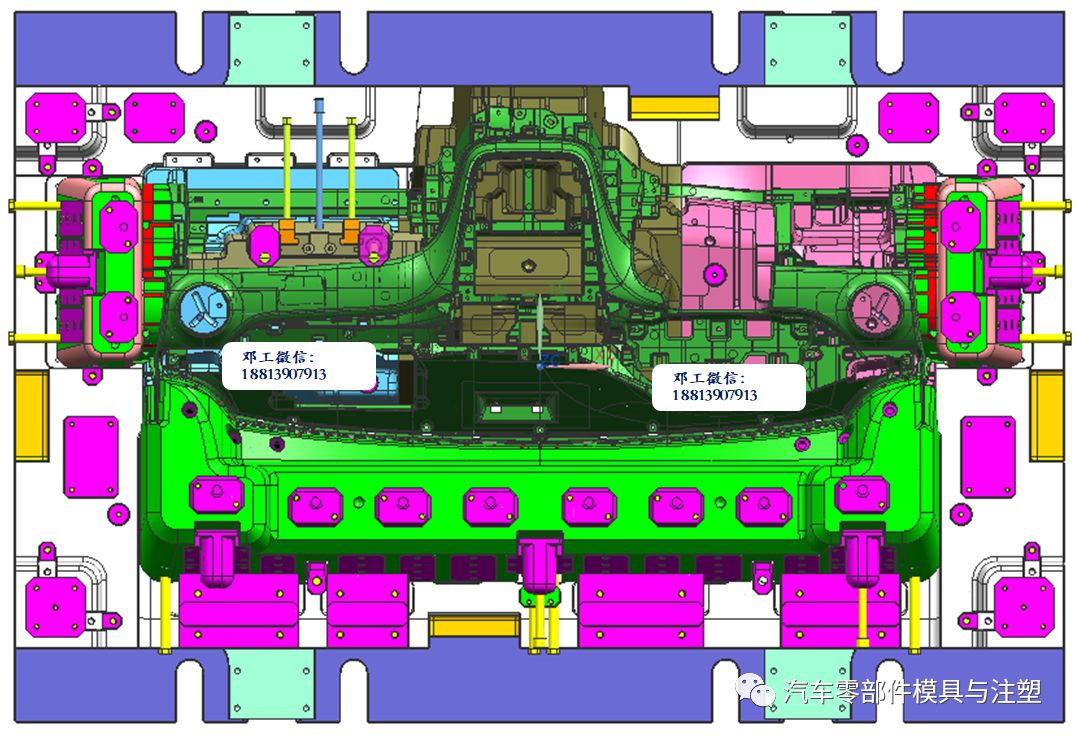

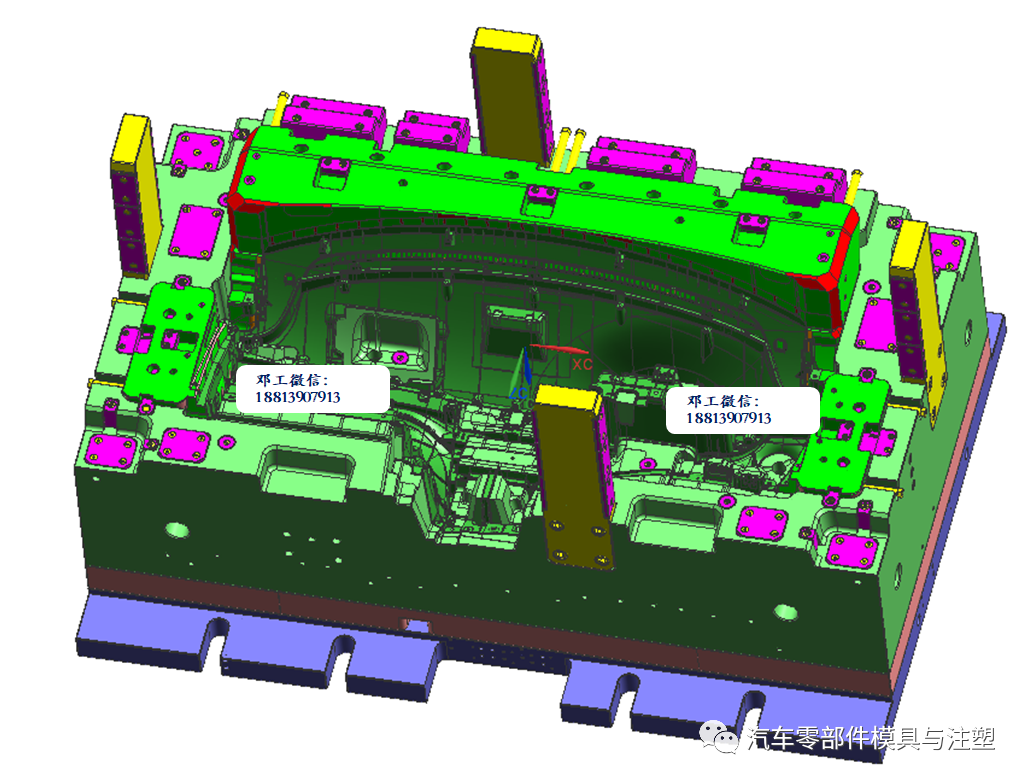

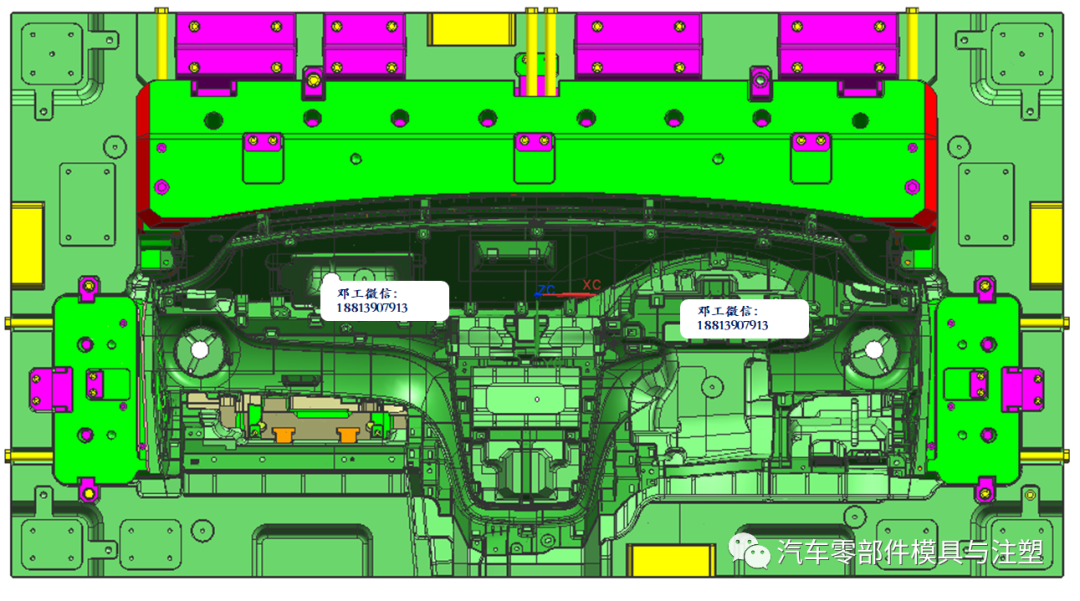

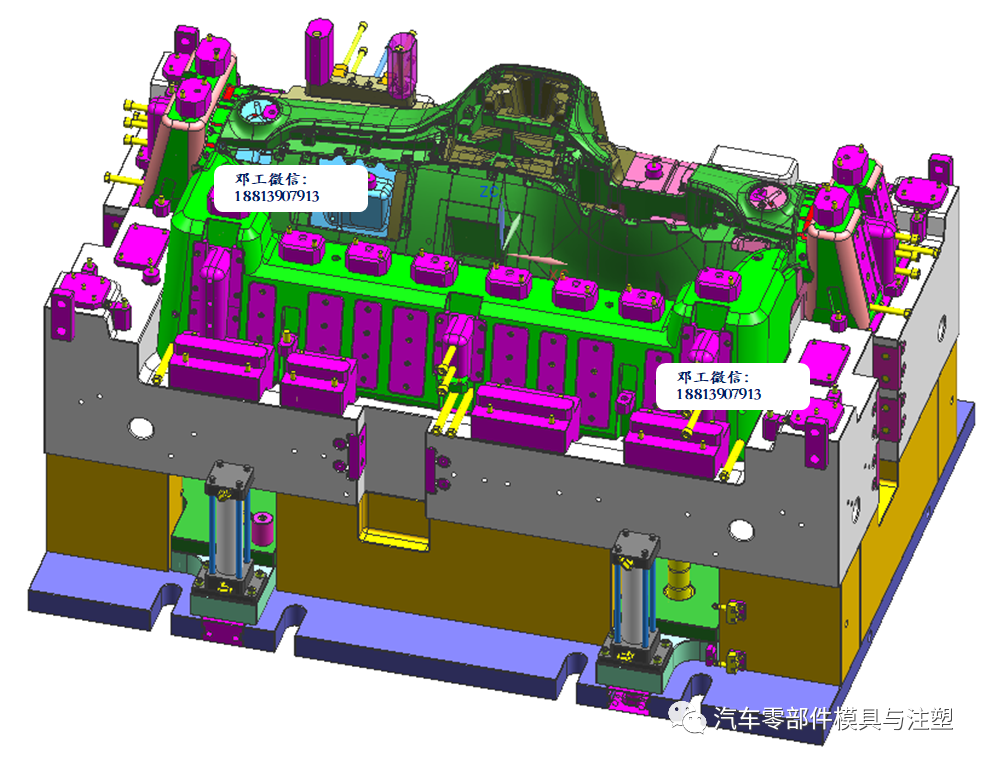

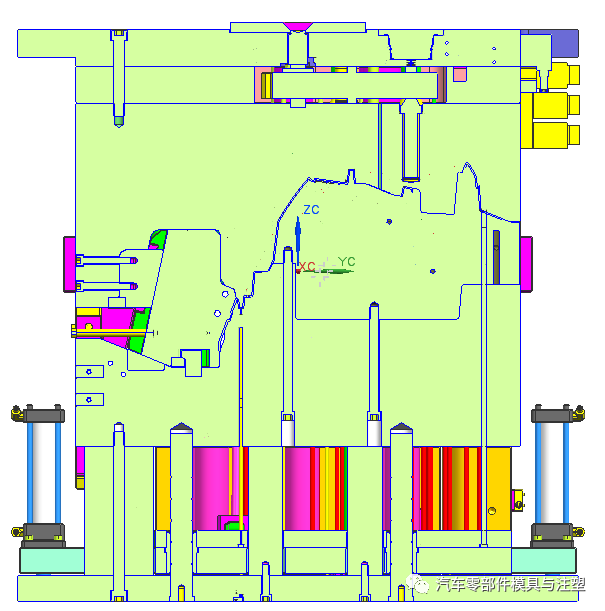

模具整體結構

儀表板注塑模具采用熱流道澆注系統，定、動模均采用一體式（而非鑲拼式）原身成型的結構，模具采用方導柱和內模管位導向定位。也有后模采用鑲拼式的結構。對于大型汽車注塑模具，導向定位系統直接影響產品的精度和模具的壽命。本模具動、定模之間采用了4支方導柱導向。
