電路老祖宗, 把它搞懂了,其他電路你就懂了


點動電路和自鎖電路,可以說是在電工學習當中必須要掌握的,最基本的兩個電路。

而且這兩個電路,在我們的控制當中有著大量的運用。比如說升降平臺,鉆床等等設備當中,用到的都是點動。而自鎖電路在工業控制當中,那就更廣泛了,可以說是無處不在。

這兩個電路,可以說是,所有電路的老祖宗。

點動電路

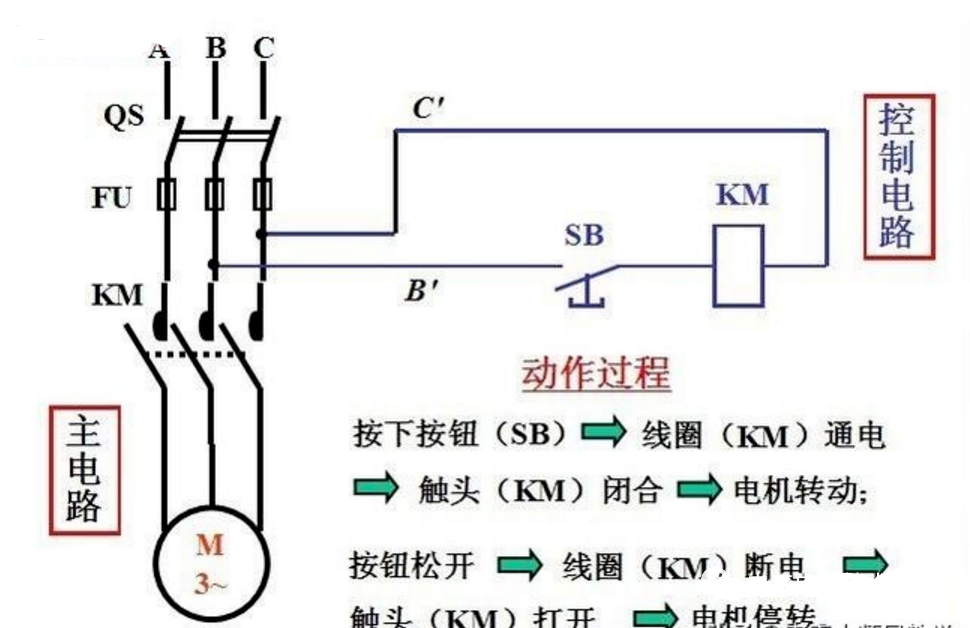

學習點動電路,我們需要準備的器件有:一個2P的小型斷路器,一個交流接觸器,一個自復式按鈕(有一對常開觸點)。



電路老祖宗, 把它搞懂了,其他電路你就懂了的圖1


第1步,我們先從小型斷路器引出一根線,和按鈕相連,從按鈕出來的一根線,我們接到交流接觸器的線圈。

第2步,從線圈出來的一根線,我們接到2P斷路器的另一個端子。

這樣一個完整的點動電路就完成了,當我們按下按鈕的時候,交流接觸器吸合,當我們松開按鈕的時候,交流接觸器就會恢復原狀。

這樣一個典型的,點動電路就完成了。

其實在點動電路當中,最關鍵的就是,是自復式的按鈕。當我們按下按鈕的時候,電路接通,當我們松開的時候,電路斷開。

自鎖電路

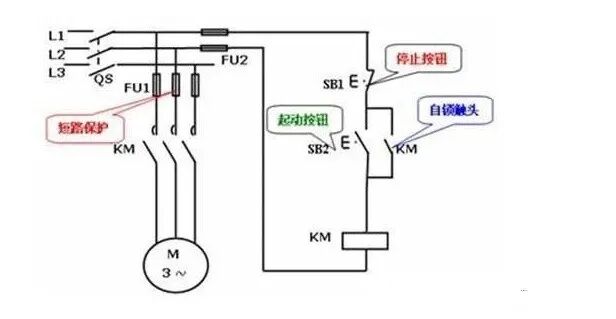

一個簡單的自鎖電路需要這些器件,一個2P的小型斷路器,一個交流接觸器,兩個自復式按鈕一紅一綠,分別用于停止和啟動。

注意,紅色按鈕是一對常閉觸點,綠色按鈕是一對常開觸點。



電路老祖宗, 把它搞懂了,其他電路你就懂了的圖2



江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。



江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內。“這是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

第1步,我們從斷路器的一個端子引出一根線,依次把紅色按鈕的常閉觸點,和綠色按鈕的常開觸點,串聯起來。

第2步,從綠色按鈕出來的一根線,我們接到交流接觸器的的線圈,從線圈出來的一根線,我們直接接到斷路器的另外一個端子。

接完之后,這實際上就是一個帶有停止按鈕的電動電路。

要使電路在我們松開啟動按鈕之后,還能保持電路暢通,就必須有另外一條路給交流接觸器的線圈持續供電。

第3步,我們從啟動按鈕的進線端子處引出一根線,接到交流接觸器的常開輔助觸點,從輔助觸點另一個端子出來的一根線,我們接到啟動按鈕的出線端子上。

這樣,當我們按下啟動按鈕的時候,交流接觸器的主觸點和輔助觸點同時閉合,當我們松開啟動按鈕的時候,由于交流接觸器的輔助觸點是閉合的,所以,電流就可以通過輔助觸點到達交流接觸器的線圈,從而維持電源的供給,使交流接觸器線圈所在的電路始終處于通路狀態。

自鎖電路的關鍵點在于交流接觸器的常開輔助觸點,它和啟動按鈕的常開觸點,形成了開關的并聯。
