音響前殼產品見圖1，產品最大外形尺寸為129.54 mm x 38.00mm x 35.94 mm， 塑件平均膠位厚度1.80 mm，塑件材料為ABS，縮水率為1.004，塑件質量為16.56克。塑件技術要求為不得存在披峰、注塑不滿、流紋、氣孔、翹曲變形、銀紋、冷料、噴射紋等各種缺陷。

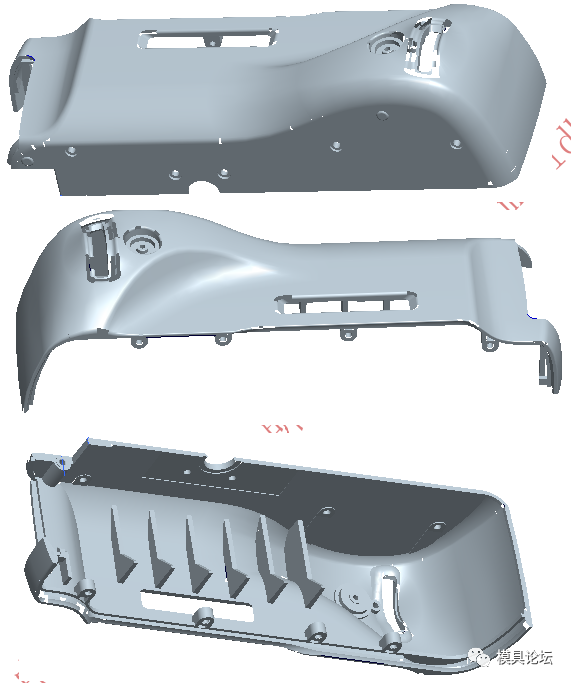

圖1 音響前殼產品圖

塑件結構造型為異性殼體，塑件結構和3D模具設計圖見附檔3D圖。從圖1可以看出，塑件兩個側面需要設計大滑塊抽芯。塑件尾部一處存在開模倒扣，需要設計前模小滑塊。

塑件生產批量巨大，由于兩側需要設計大滑塊抽芯，模具設計型腔排位1出1最佳。模胚為標準模胚FC13035，選擇簡化細水口模胚主要是省了4支導柱后，加大了模具邊緣的空間，為了便于設計較寬的滑塊。塑件的進膠方式為細水口轉潛伏式澆口進膠，作一個潛伏式澆口，潛柱位，頂針頂出后再進行修剪。

兩側滑塊膠位面積較大，側向受力較大，因此兩個大滑塊均設計了反鏟，鏟機為鑲嵌式鏟機，便于伸進動模做反鏟。兩處大滑塊均為斜導柱驅動。由于滑塊頂面為復雜曲面，為了便于加工，滑塊鑲件選擇從端面鑲入，使加工簡化。

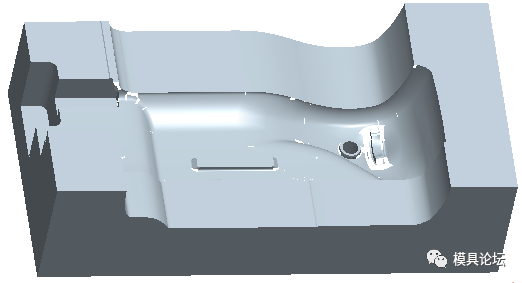

模具設計時，對于頂部為曲面的滑塊不可設計為整體，如果設計成整體，則曲面與滑塊座連接處需要電火花加工，費時費力，且飛模時不便于調整。另一處前模滑塊，則為彎銷驅動。后模仁為便于加工和注塑時排氣，在中間部位切割了大鑲件，見3D圖。前模仁的形狀，需要注意模仁的強度，選擇預硬化的模具鋼材NAK80.

塑件頂出采用頂針頂出。頂針在裝配后，需要用手工扭動檢測，能夠輕松扭轉則間隙合理，否則間隙過小，容易在頂出過程中燒死，同時排氣也存在困難。頂出過程中需要平穩，防止塑件變形，頂針板上需要設計中托司導向。在長壽命模具中，需要采用耐熱頂針，表面鍍鈦以增加磨損壽命。

模具的冷卻為前后模全部采用直通運水冷卻。直通運水流速快，冷卻效率高。

碼模時有一個問題，常常會被忽略。對于細水口模具，面板往往很厚，在碼模的部位，需要銑薄，保留厚度25~30，保證碼模時能夠壓緊。

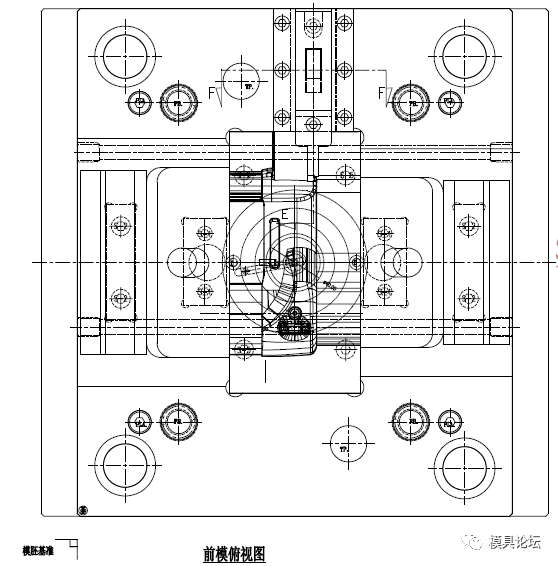

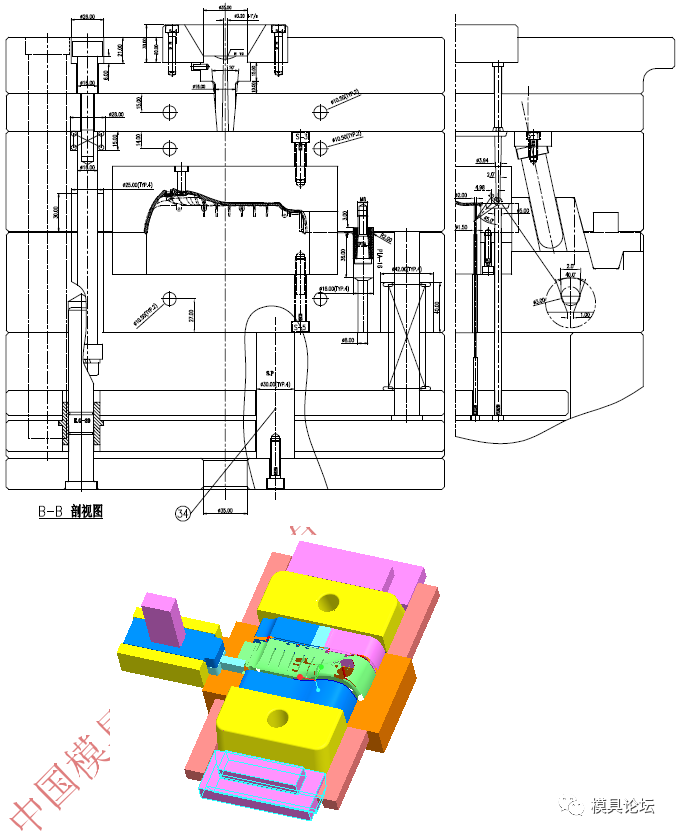

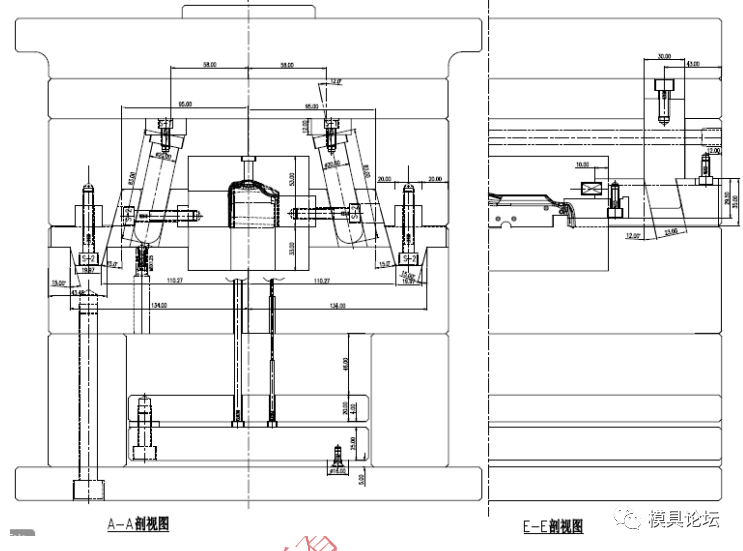

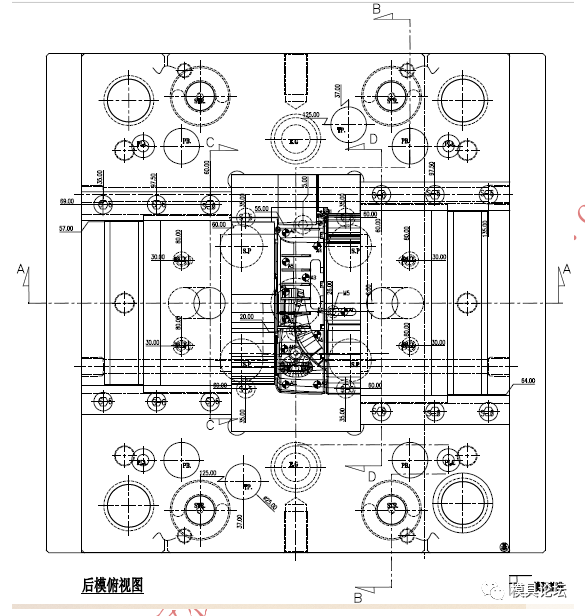

圖2 音響前殼模具圖
