電動汽車講解-線束設計及布置

2021年5月31日 10:37
瀏覽：1980 評論：1 收藏：1

電動汽車講解-線束設計及布置的圖1

電動汽車講解-線束設計及布置的圖2

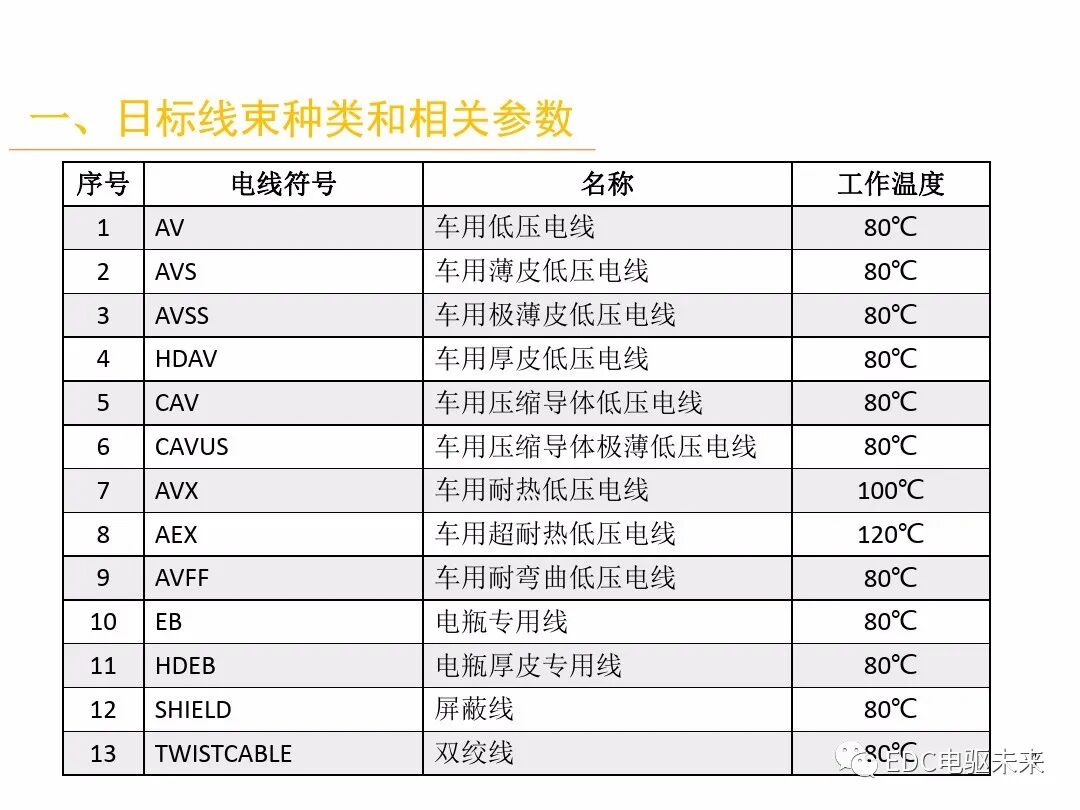

電動汽車講解-線束設計及布置的圖3

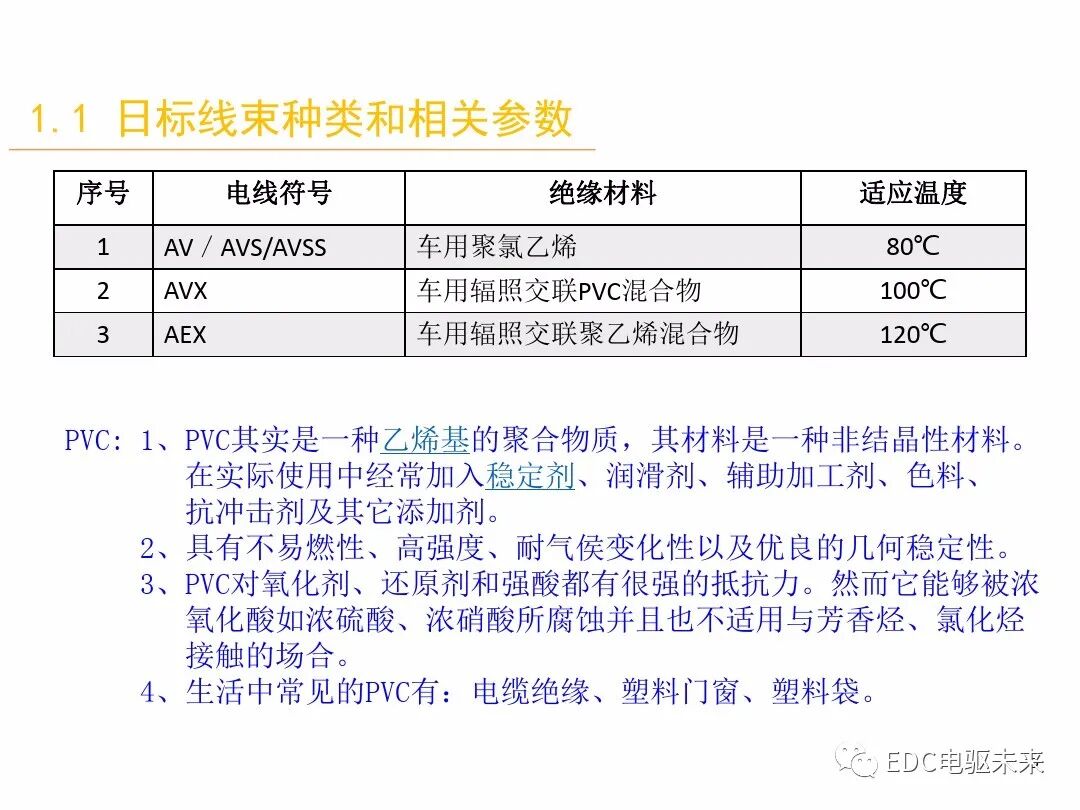

電動汽車講解-線束設計及布置的圖4

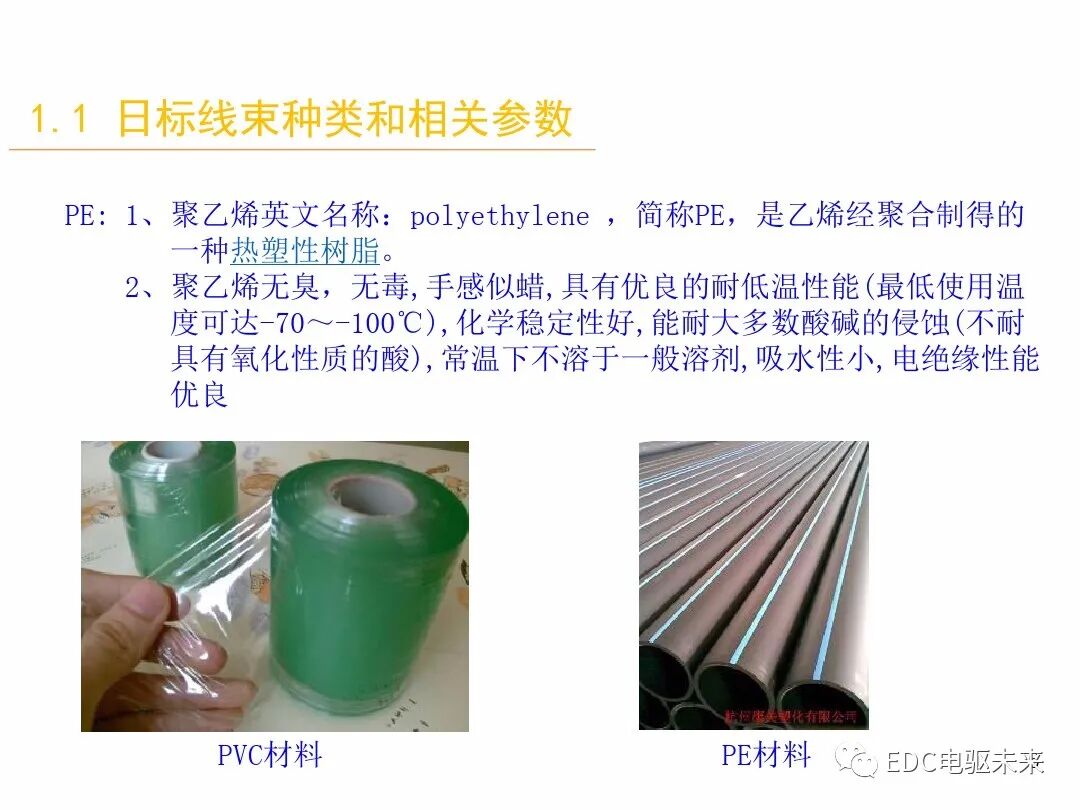

電動汽車講解-線束設計及布置的圖5

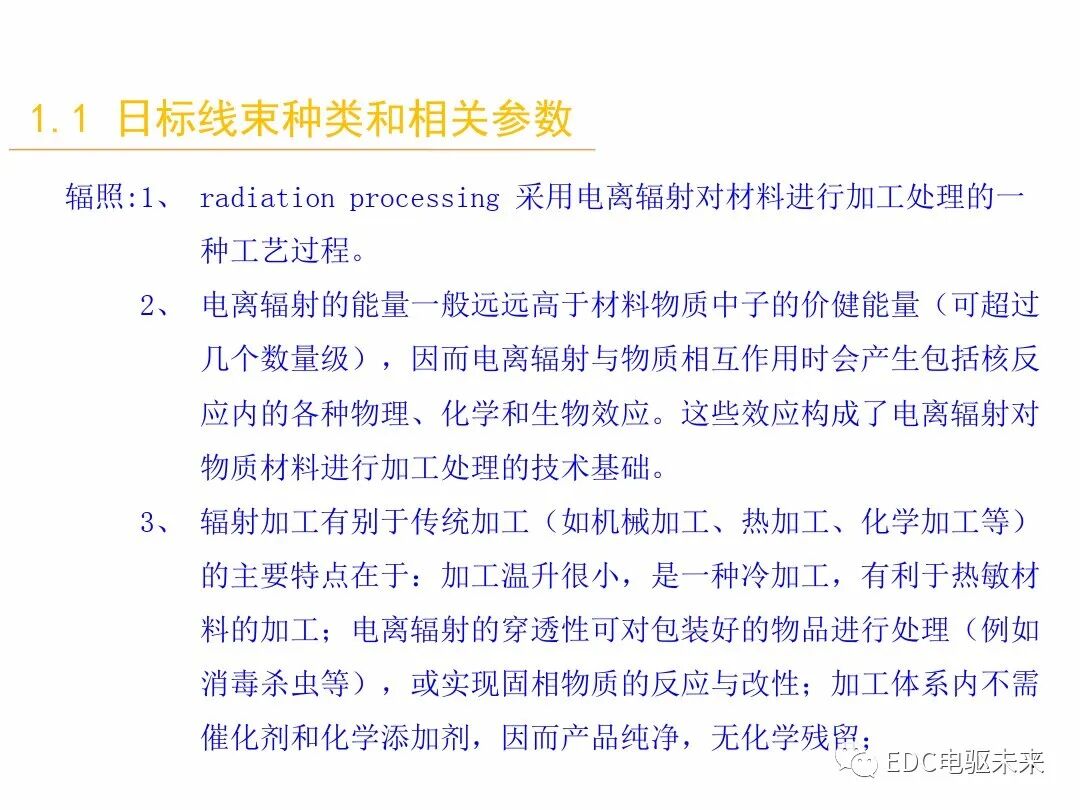

電動汽車講解-線束設計及布置的圖6

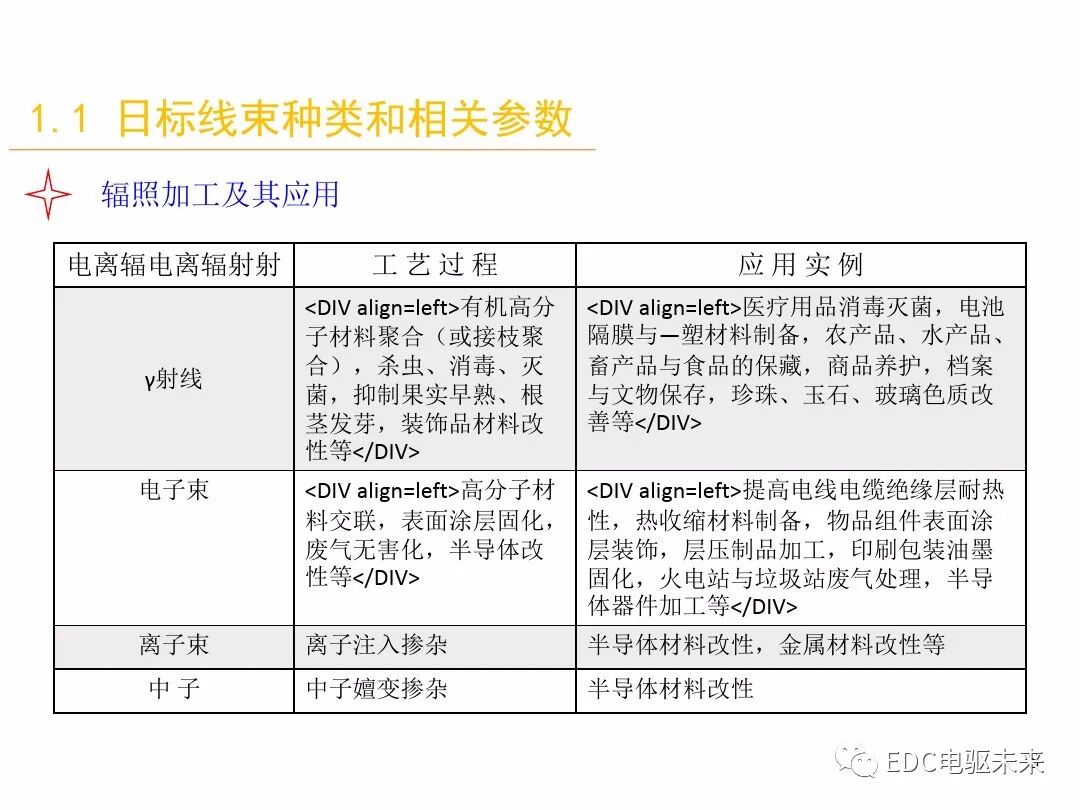

電動汽車講解-線束設計及布置的圖7

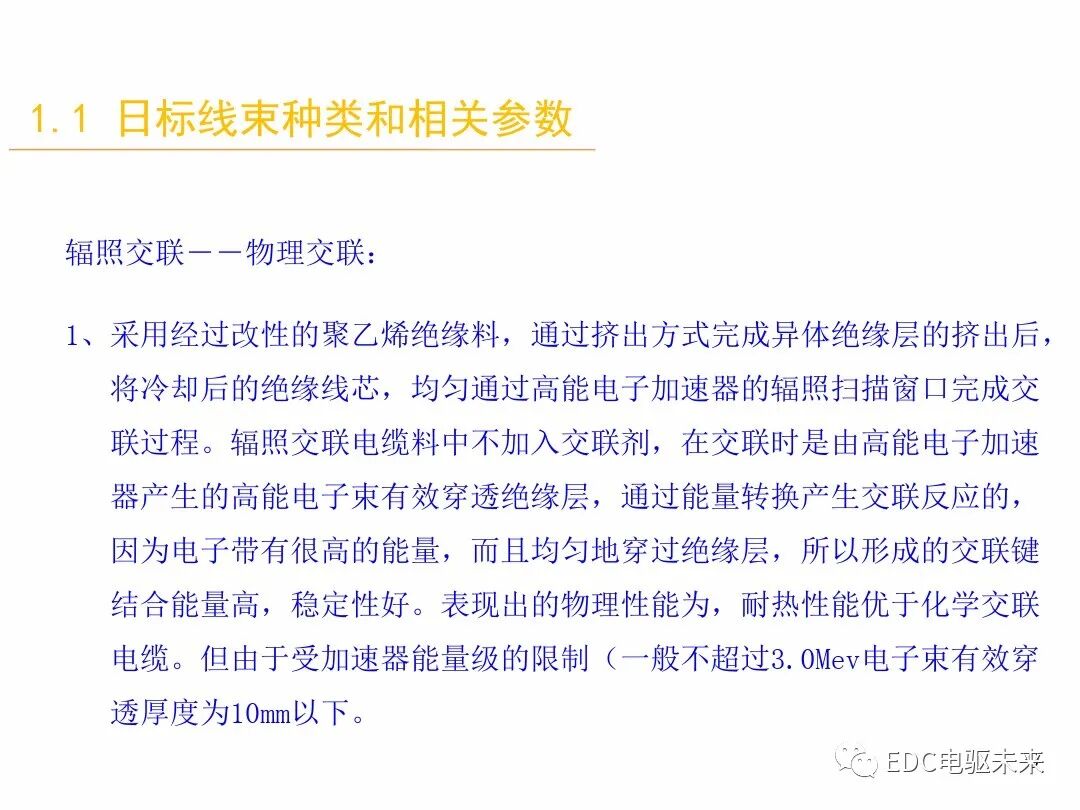

電動汽車講解-線束設計及布置的圖8

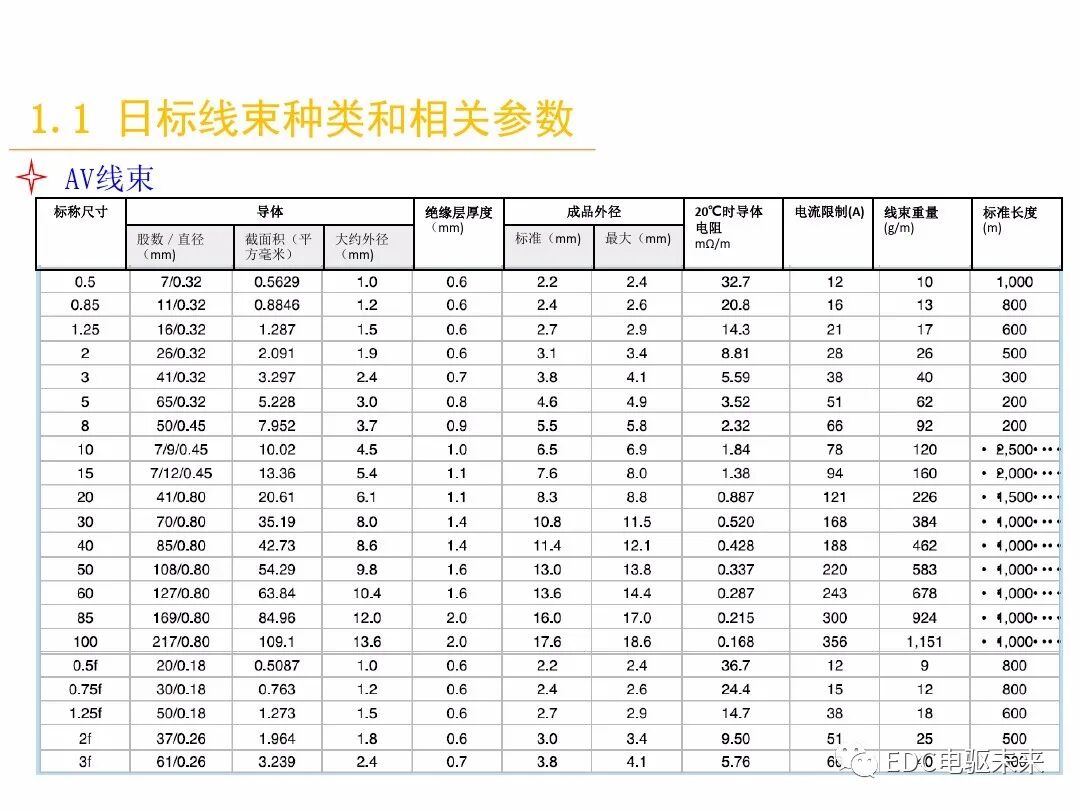

電動汽車講解-線束設計及布置的圖9

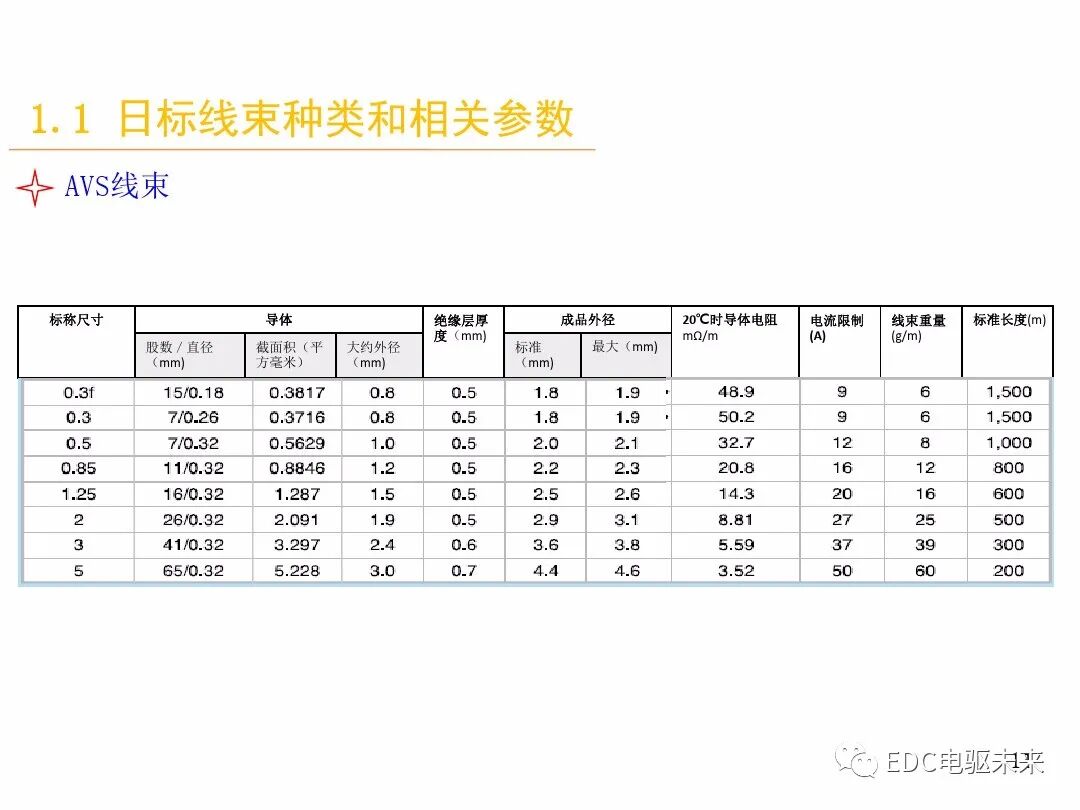

電動汽車講解-線束設計及布置的圖10

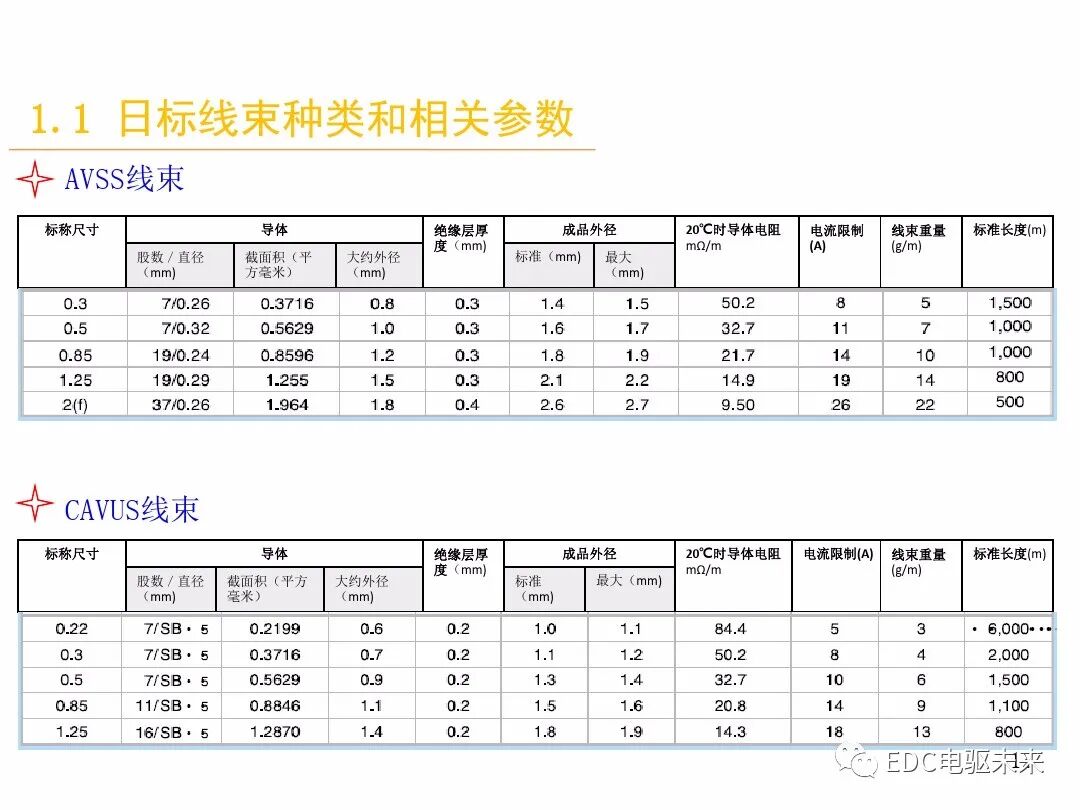

電動汽車講解-線束設計及布置的圖11

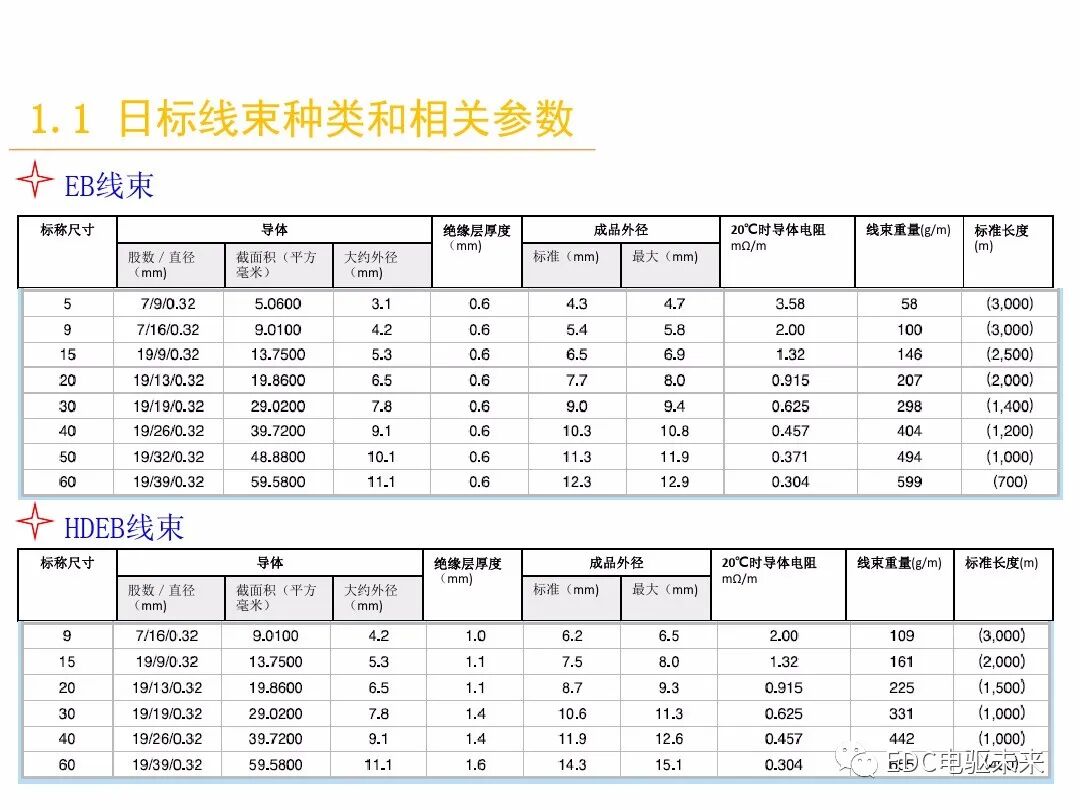

電動汽車講解-線束設計及布置的圖12

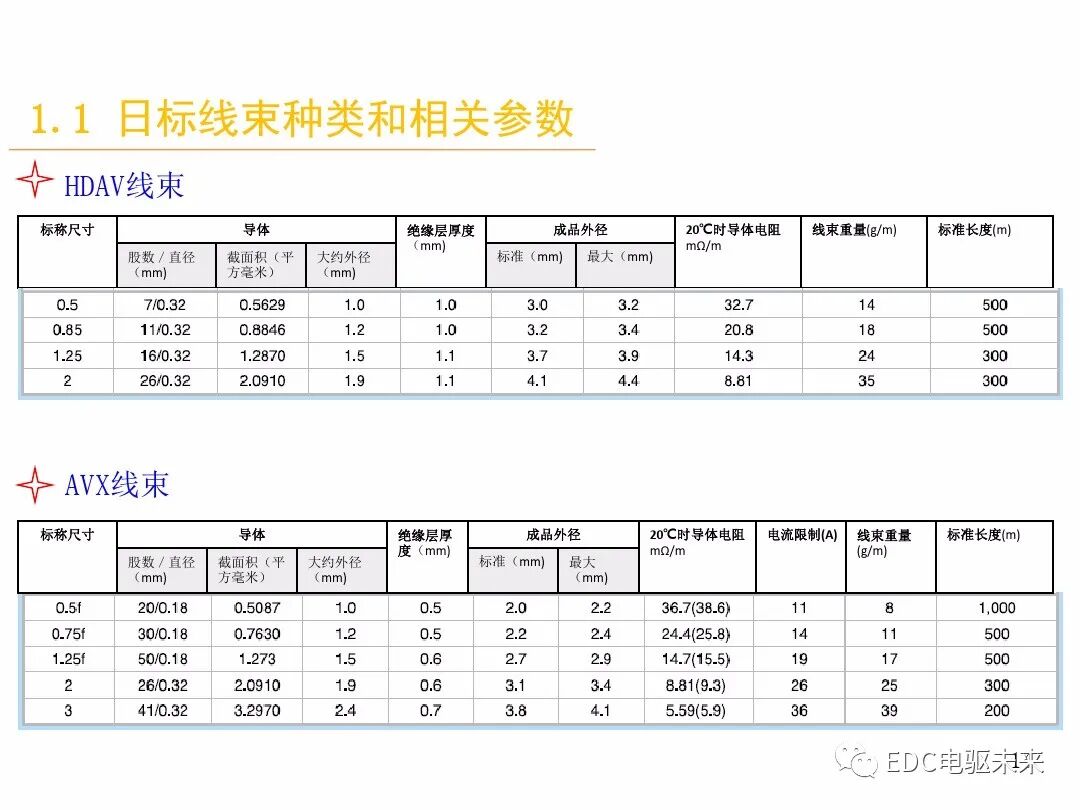

電動汽車講解-線束設計及布置的圖13

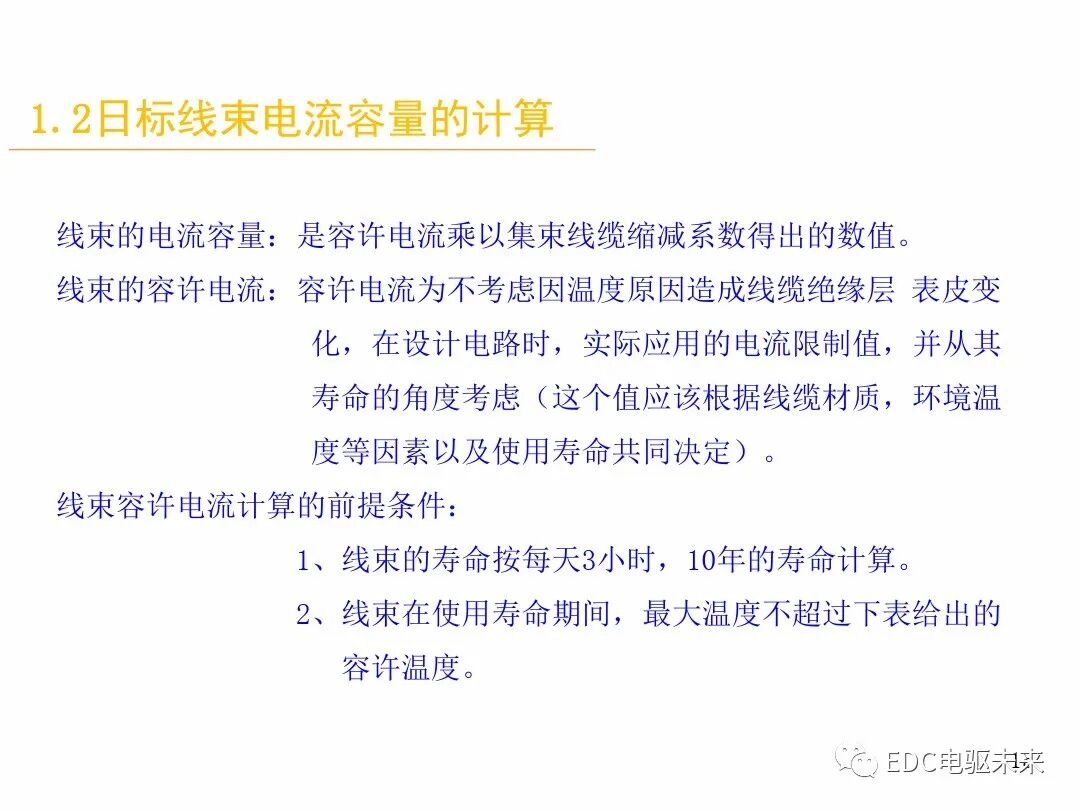

電動汽車講解-線束設計及布置的圖14

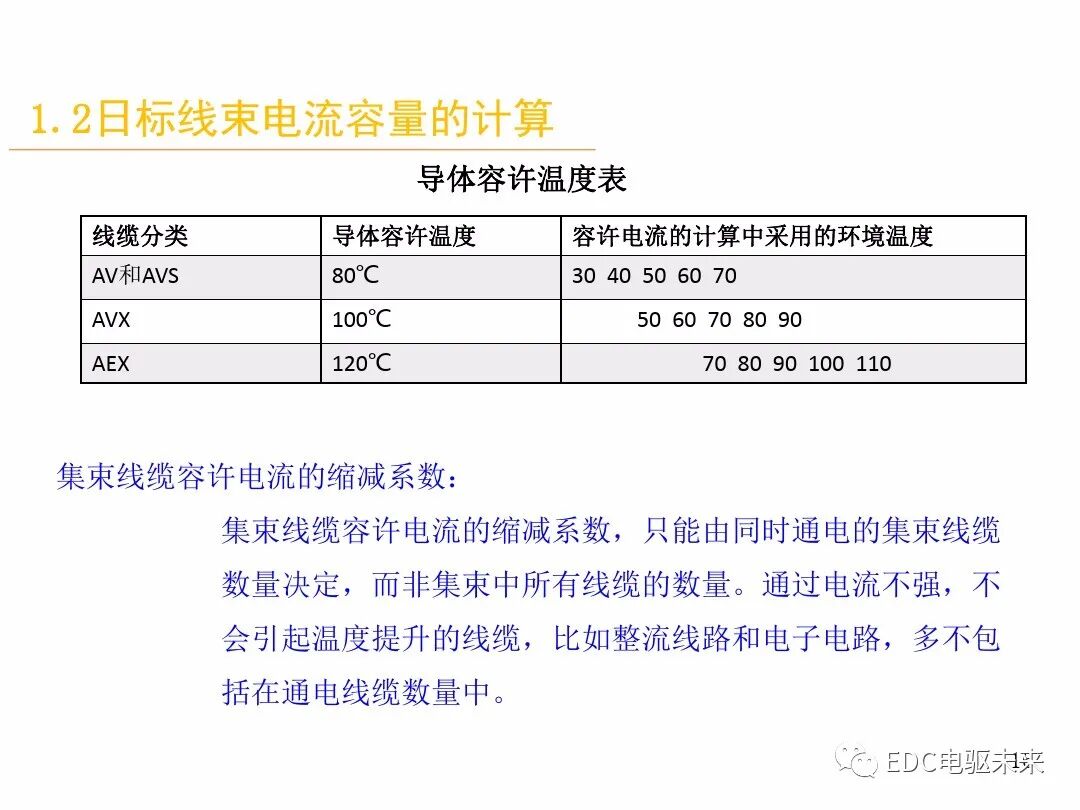

電動汽車講解-線束設計及布置的圖15

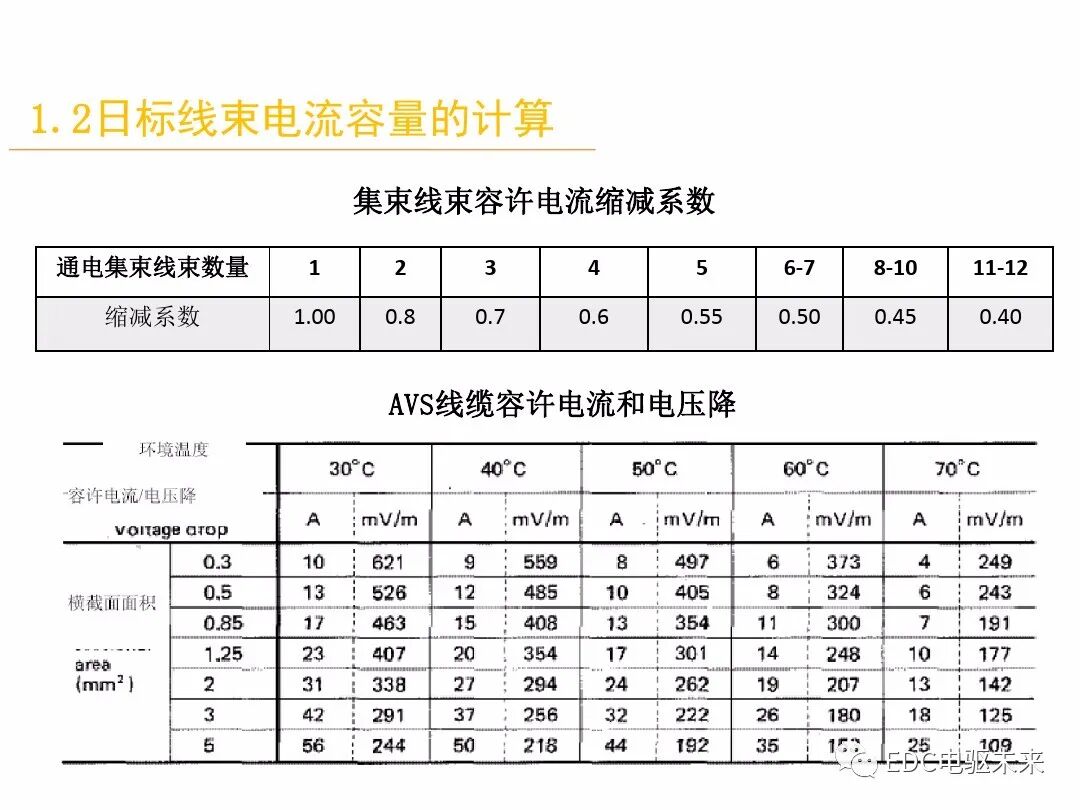

電動汽車講解-線束設計及布置的圖16

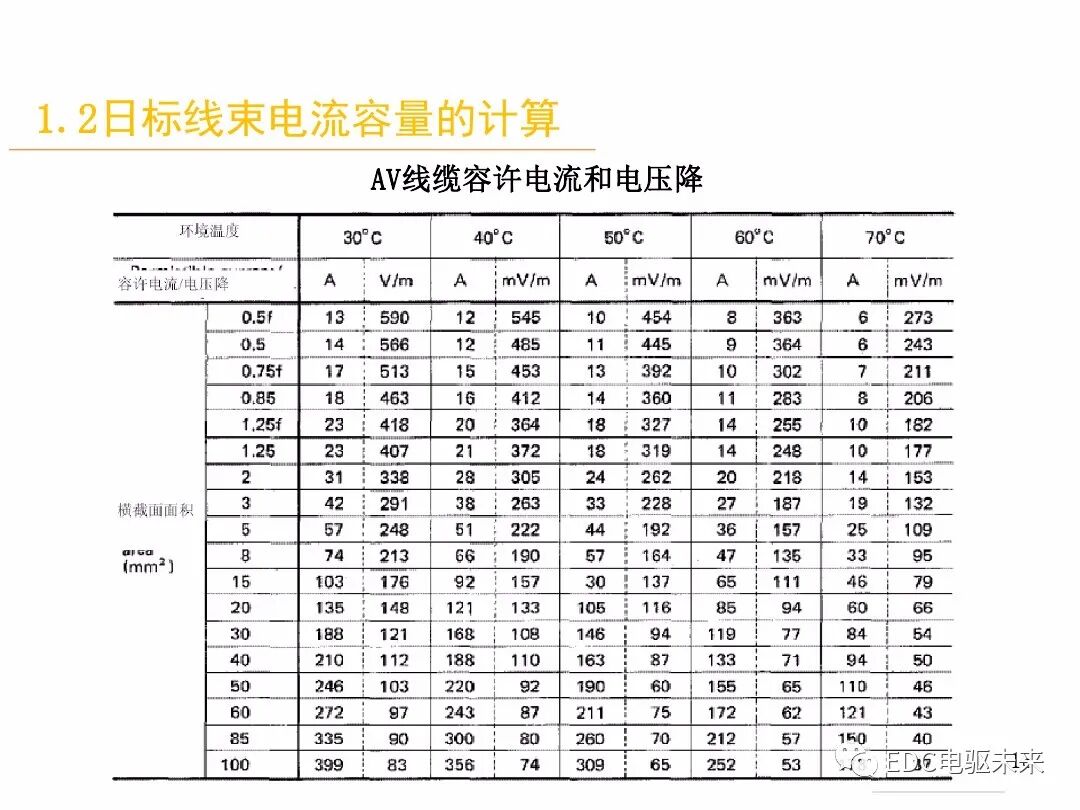

電動汽車講解-線束設計及布置的圖17

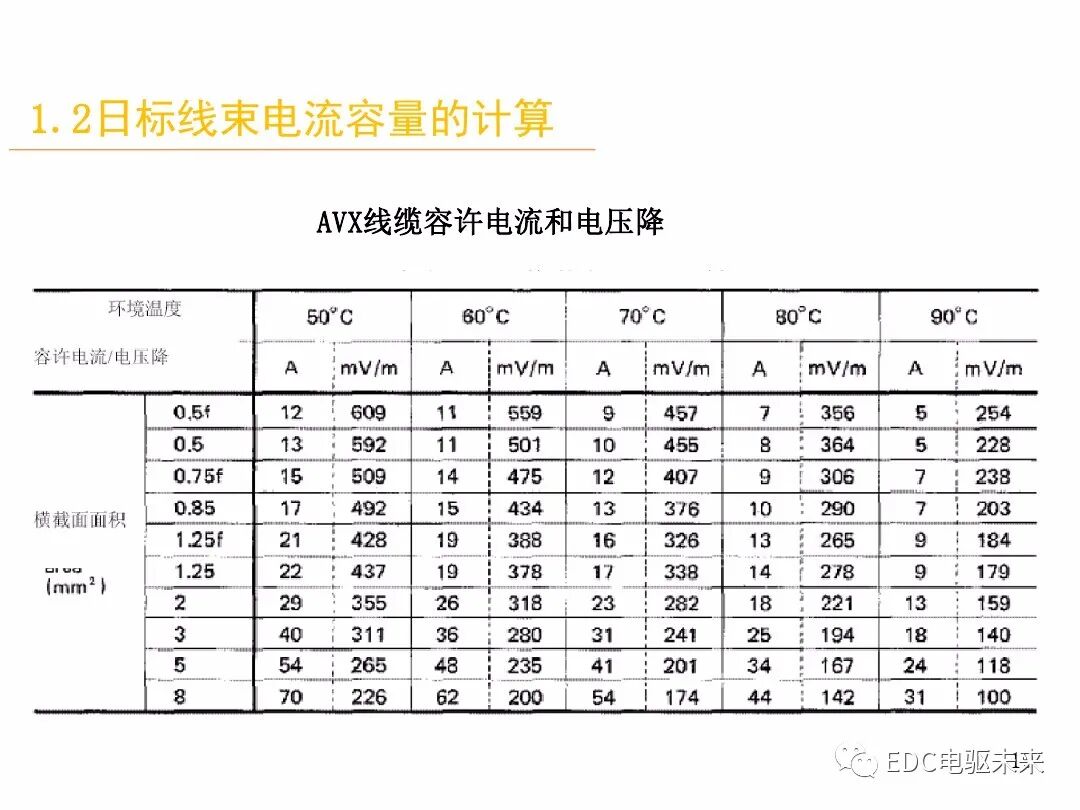

電動汽車講解-線束設計及布置的圖18

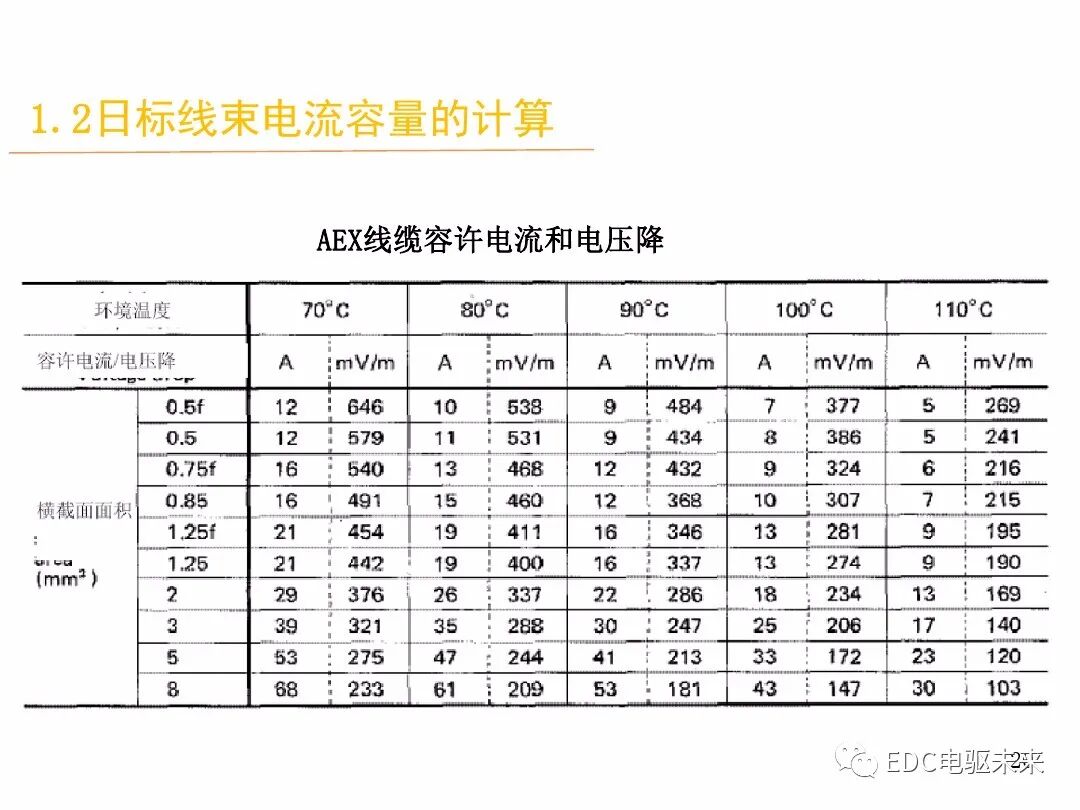

電動汽車講解-線束設計及布置的圖19

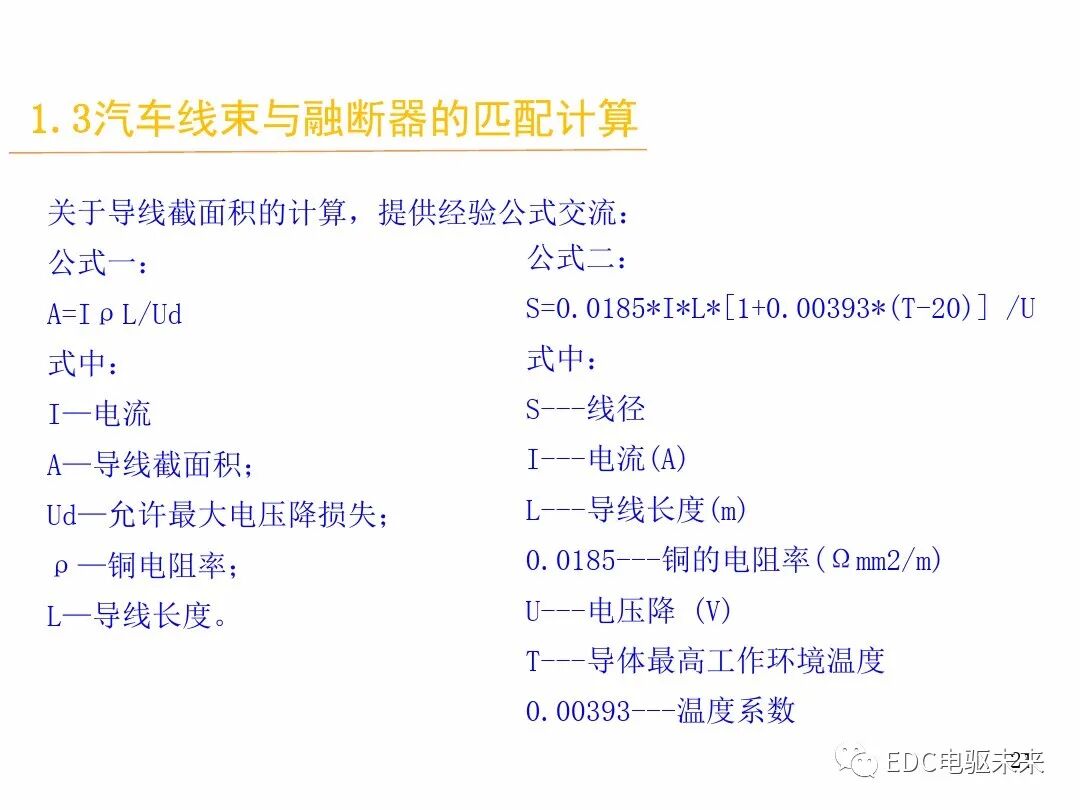

電動汽車講解-線束設計及布置的圖20

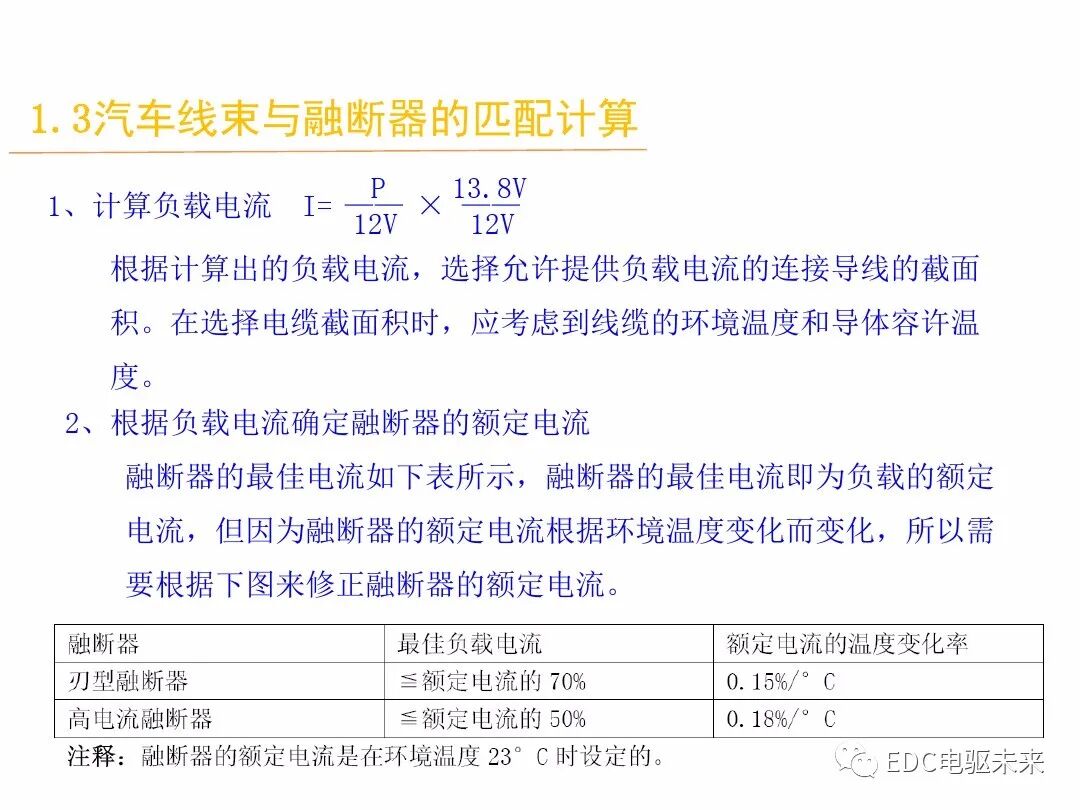

電動汽車講解-線束設計及布置的圖21

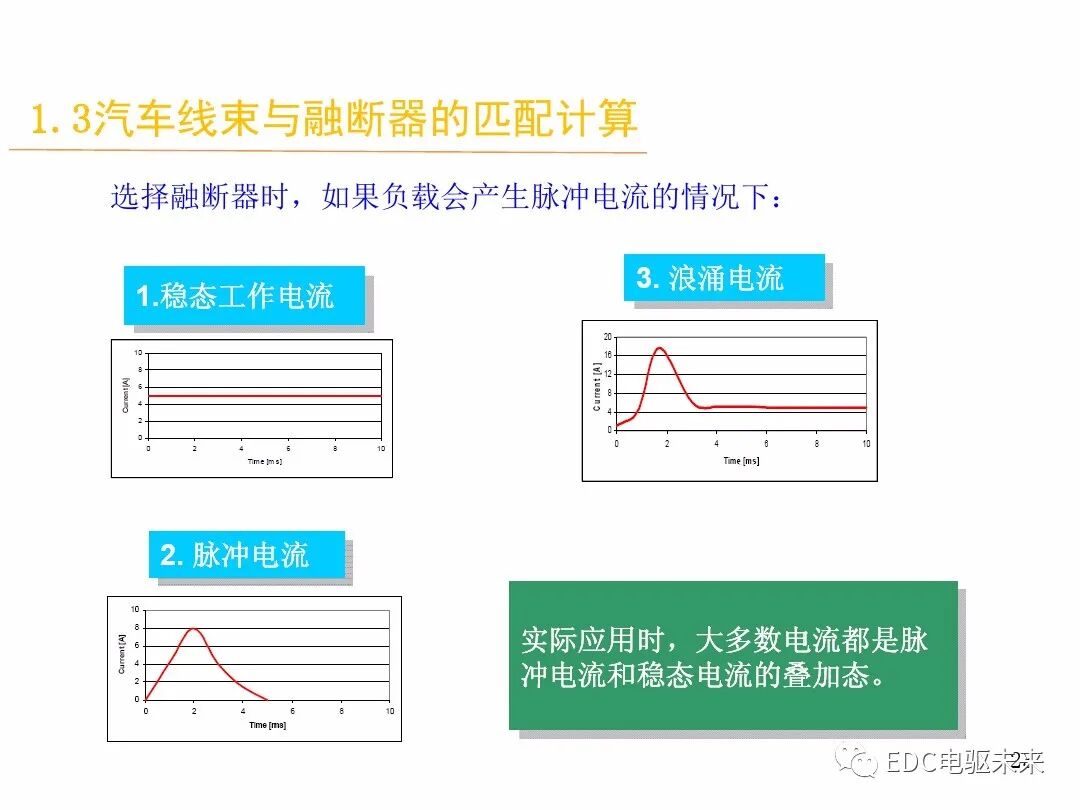

電動汽車講解-線束設計及布置的圖22

電動汽車講解-線束設計及布置的圖23

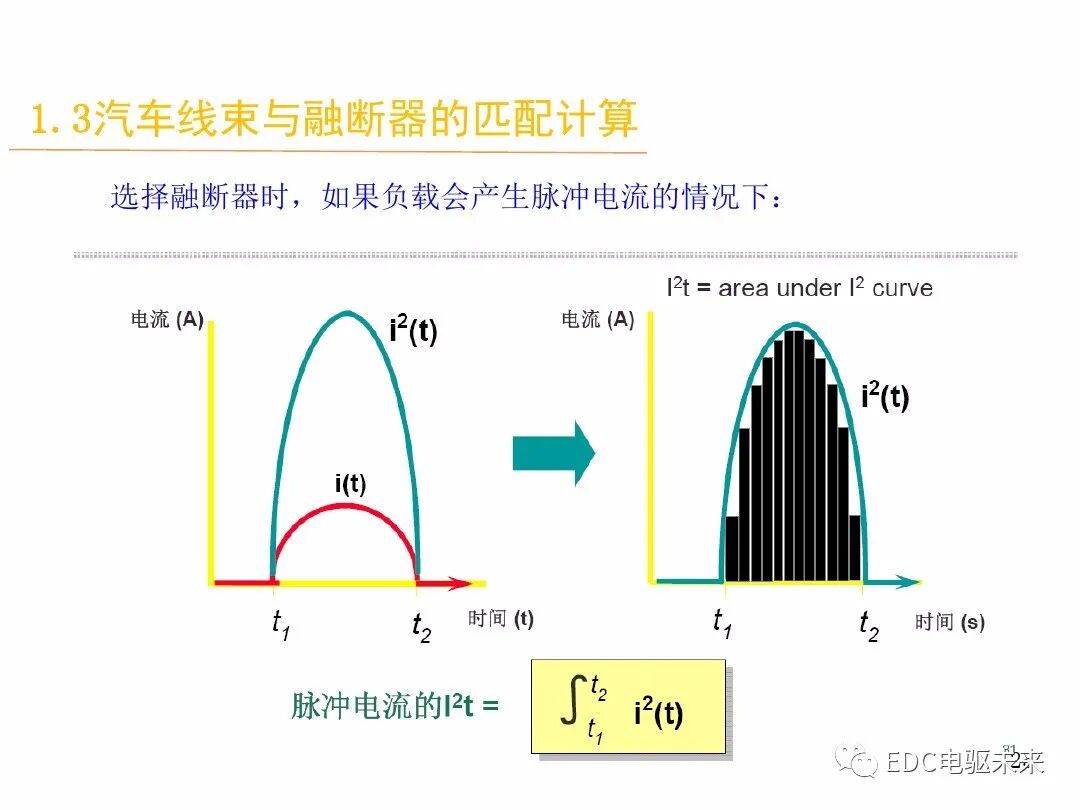

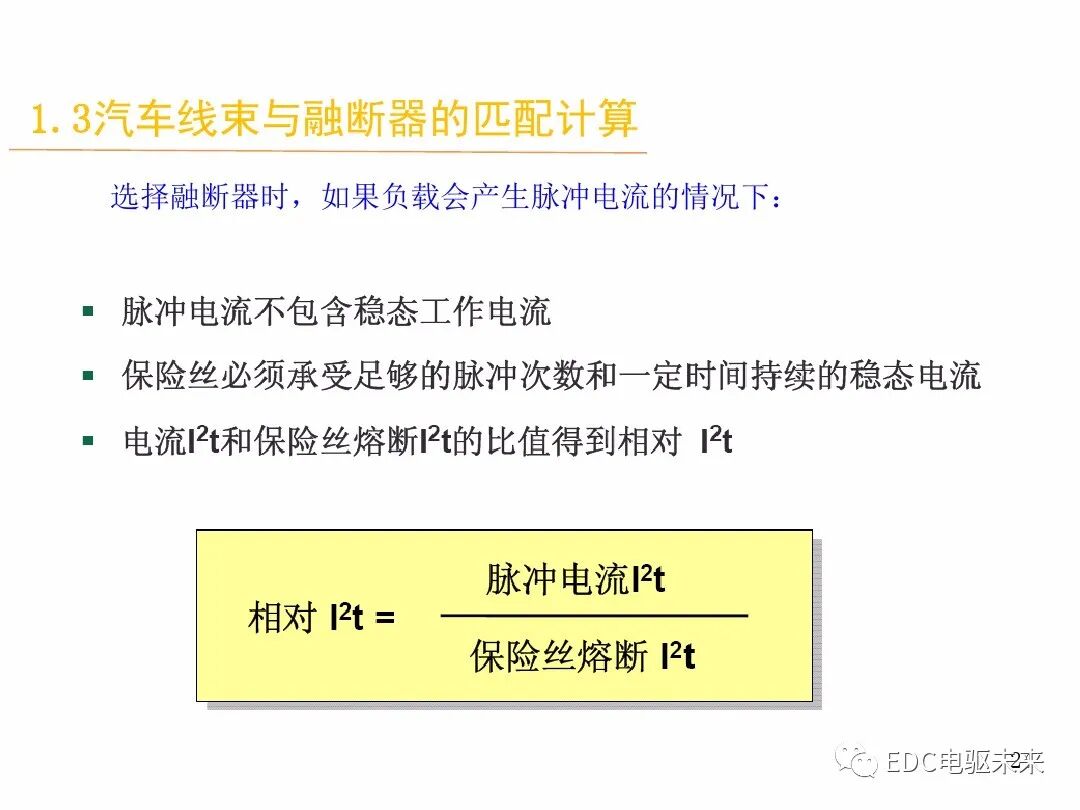

電動汽車講解-線束設計及布置的圖24

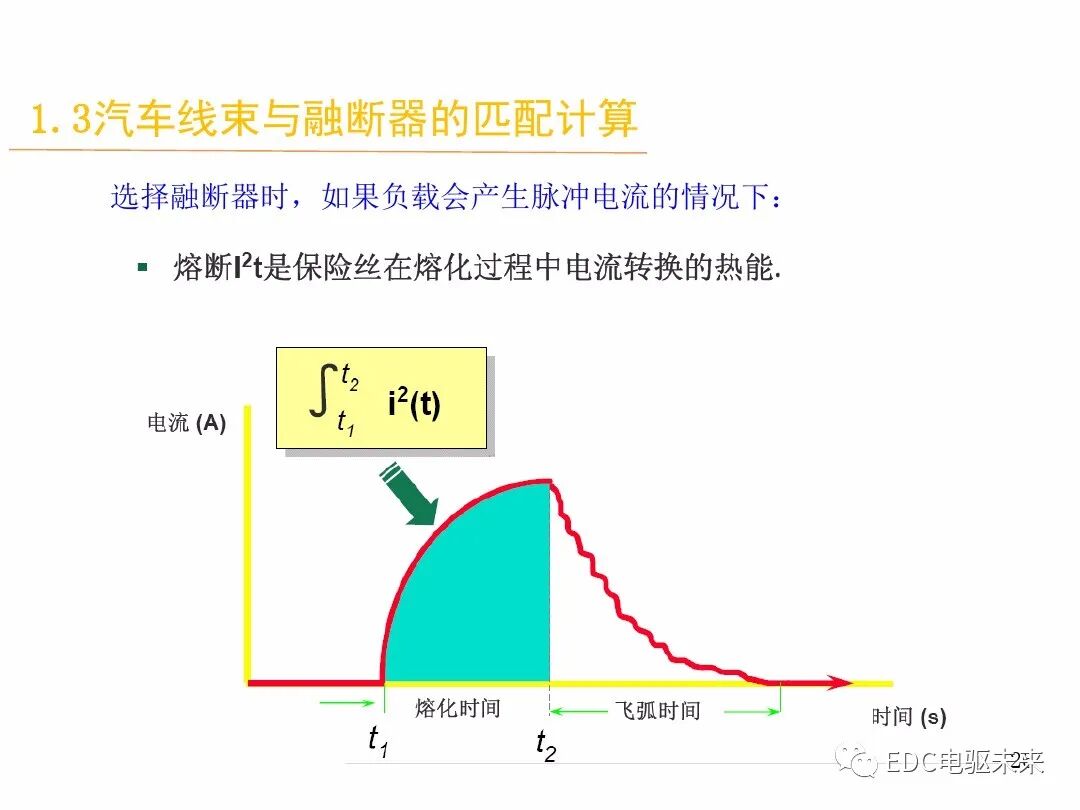

電動汽車講解-線束設計及布置的圖25

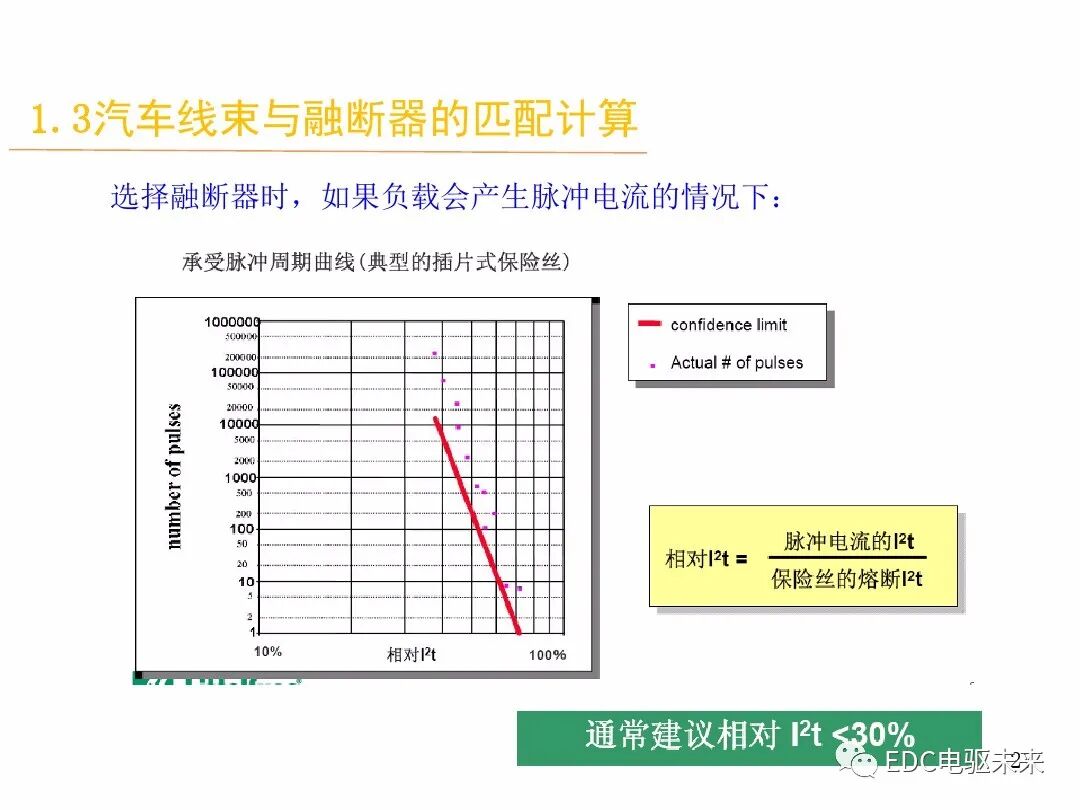

電動汽車講解-線束設計及布置的圖26

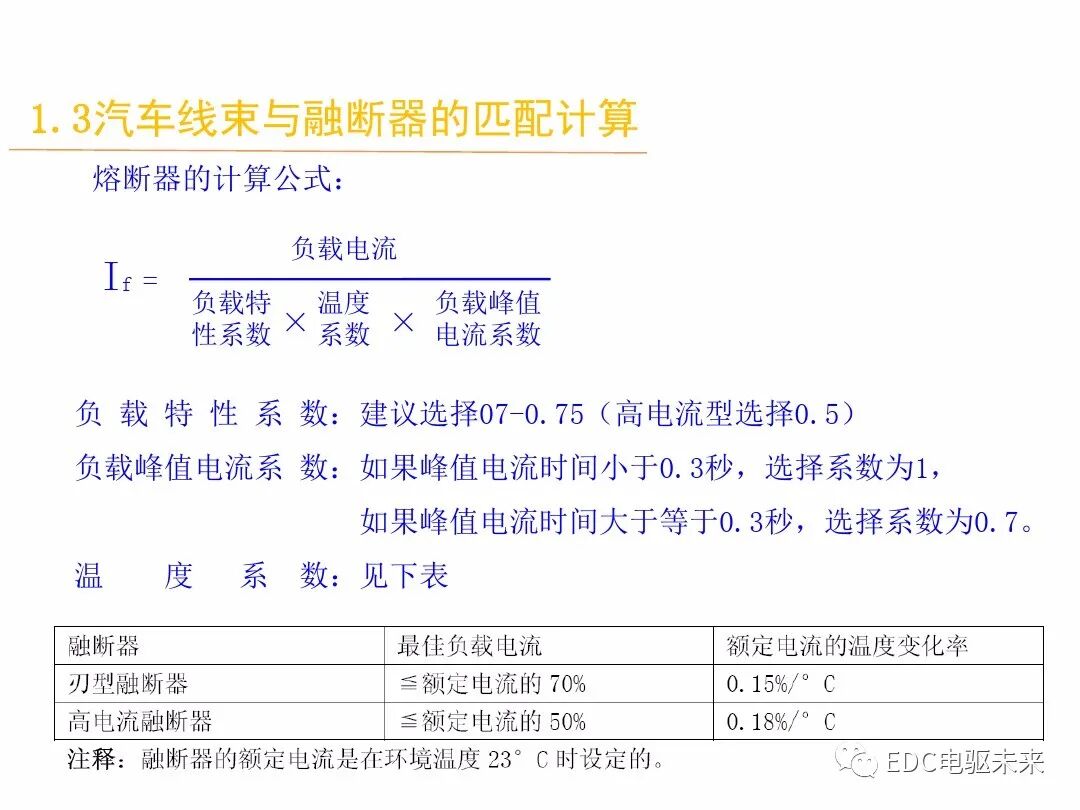

電動汽車講解-線束設計及布置的圖27

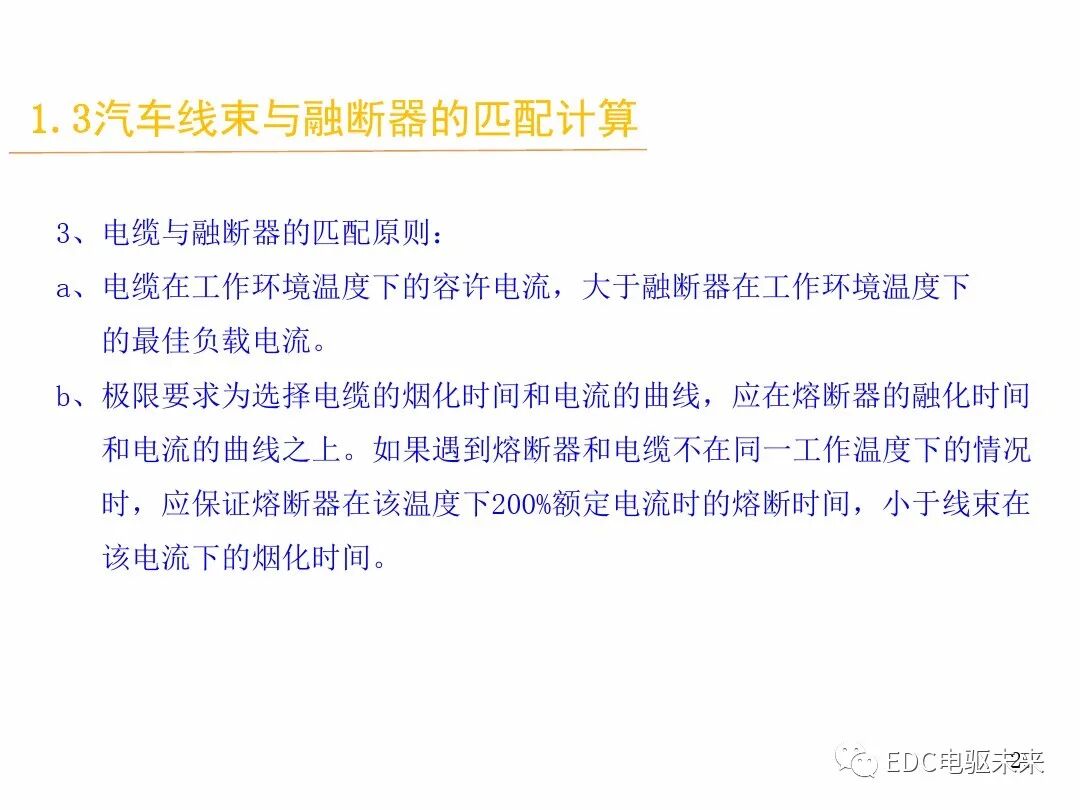

電動汽車講解-線束設計及布置的圖28

電動汽車講解-線束設計及布置的圖29

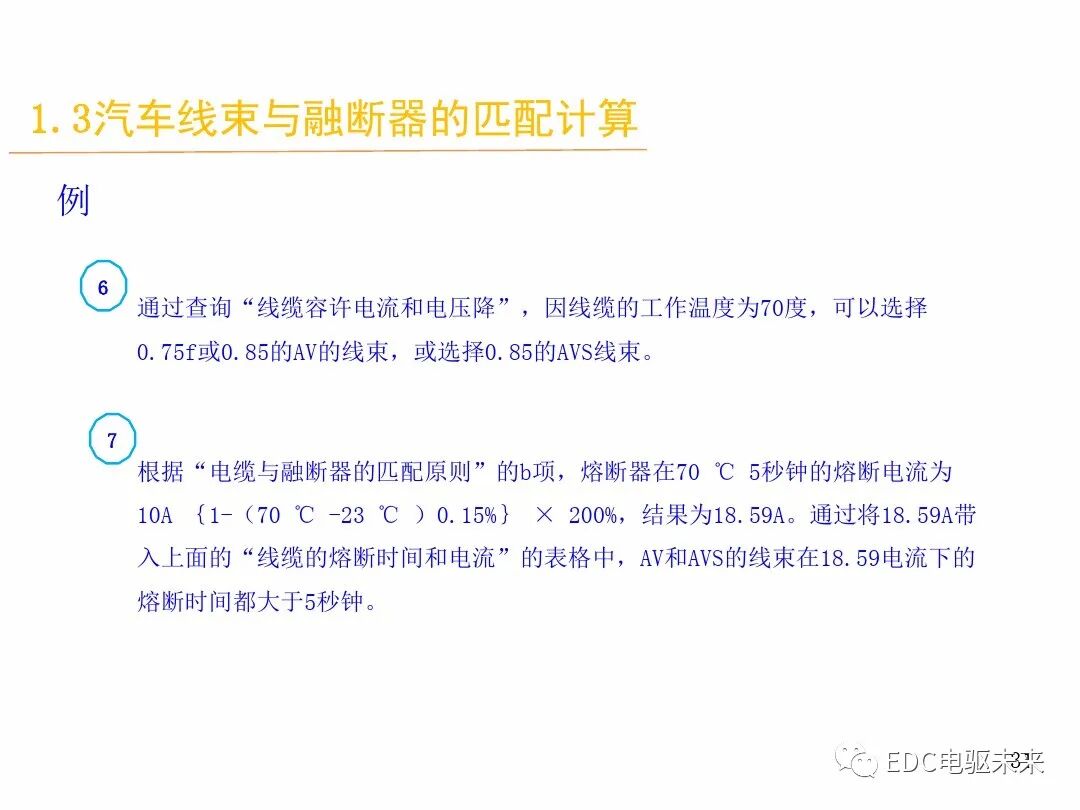

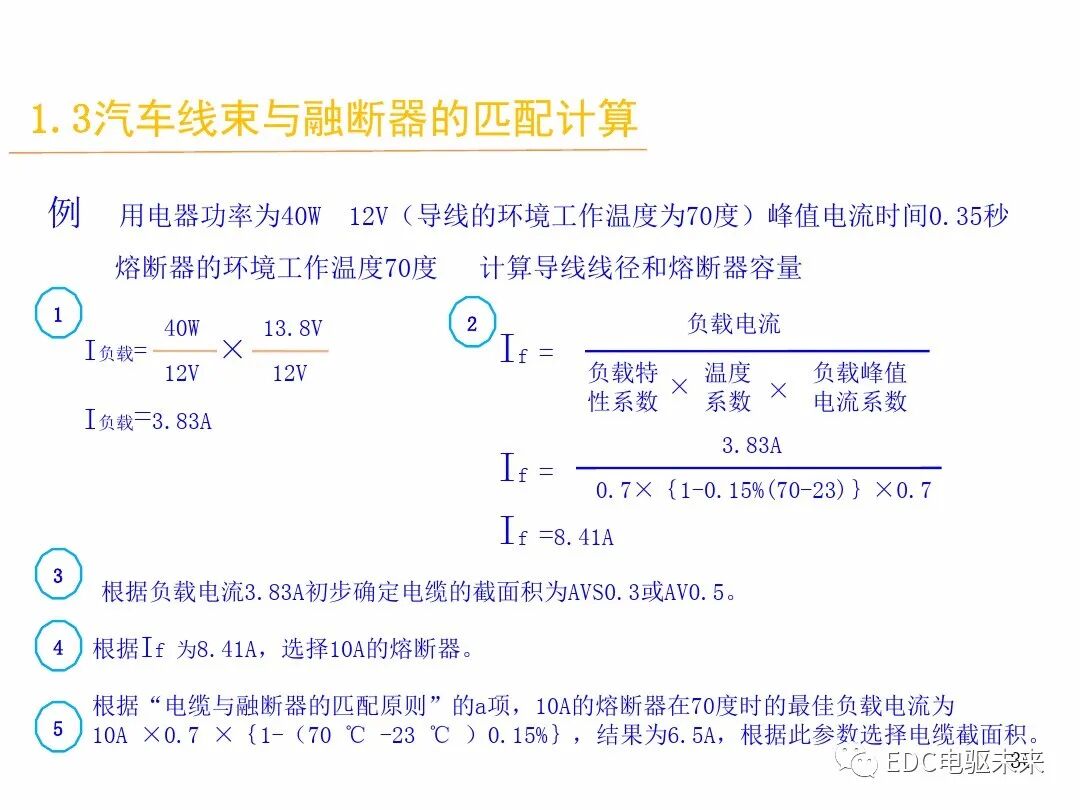

電動汽車講解-線束設計及布置的圖30

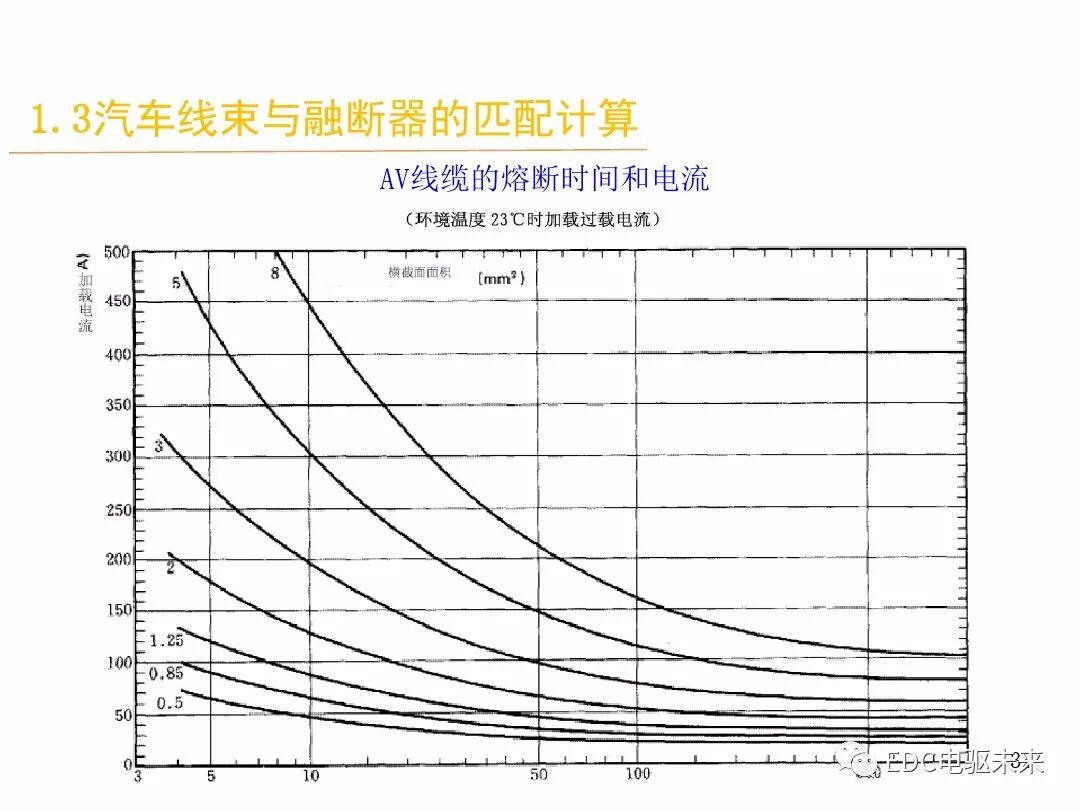

電動汽車講解-線束設計及布置的圖31

電動汽車講解-線束設計及布置的圖32

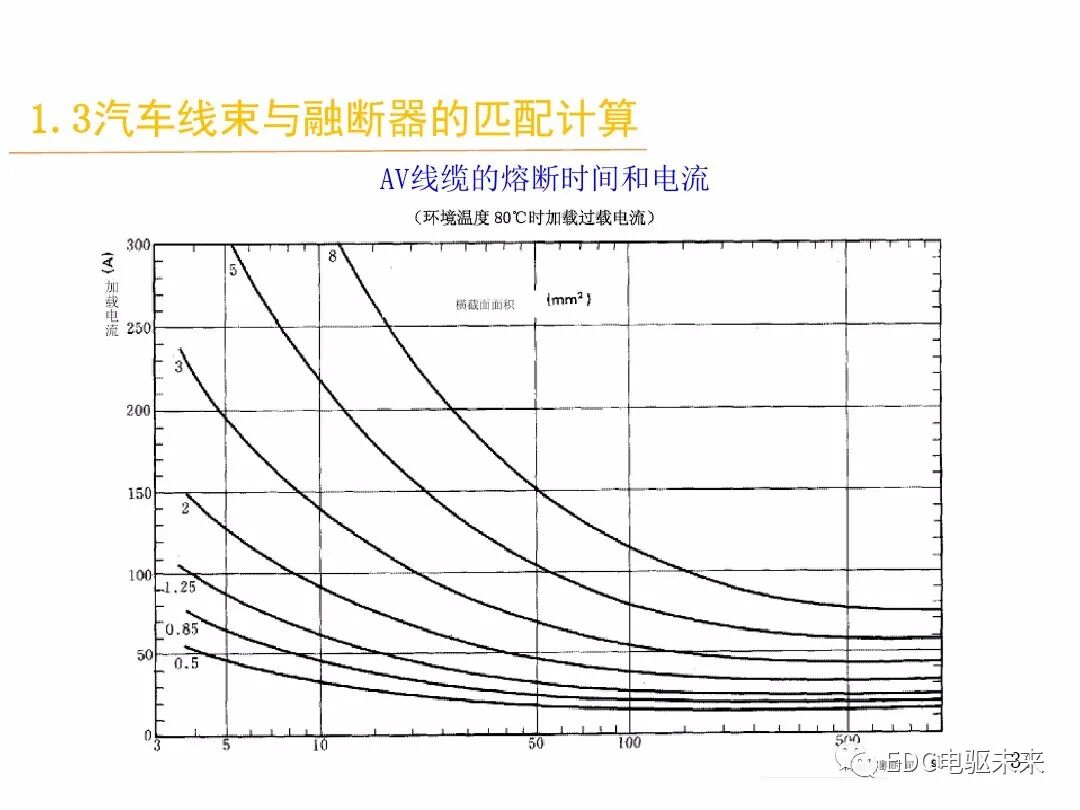

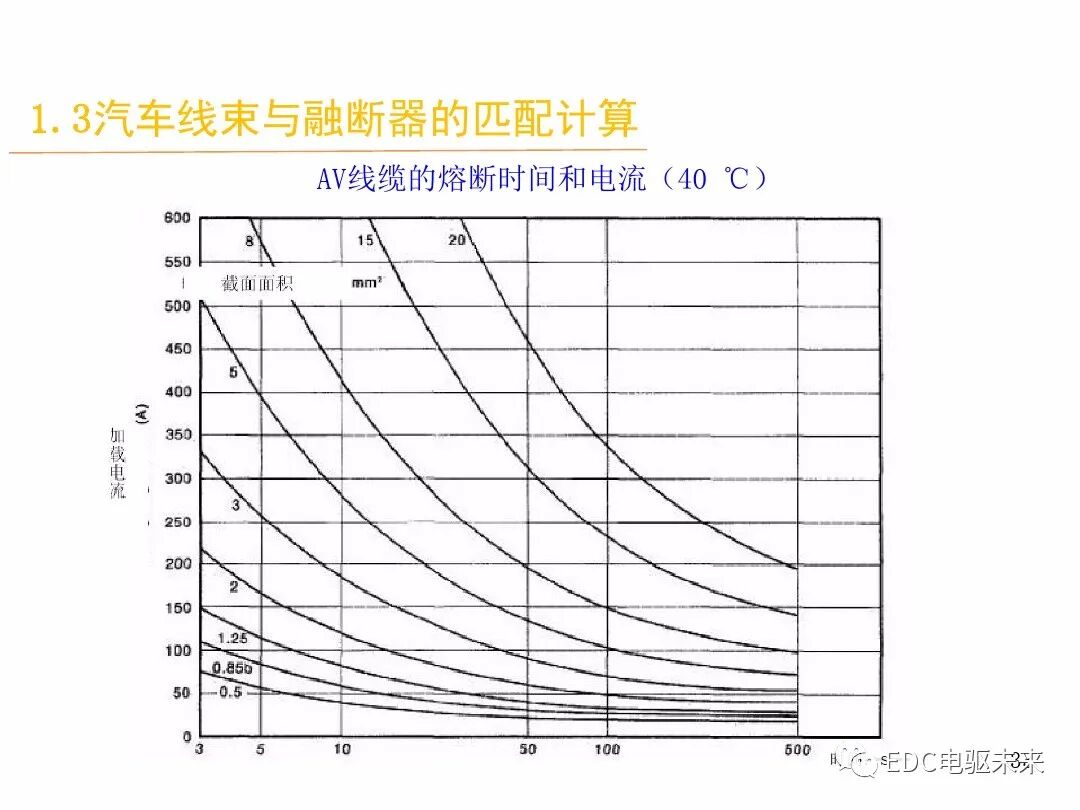

電動汽車講解-線束設計及布置的圖33

電動汽車講解-線束設計及布置的圖34

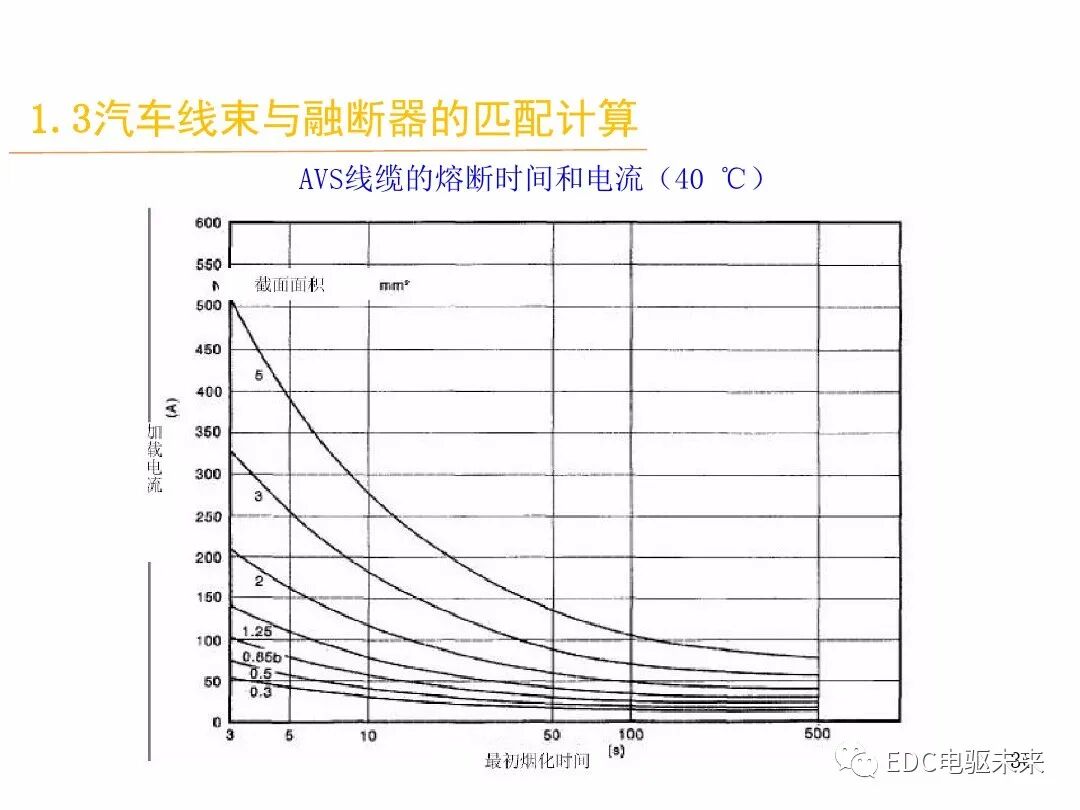

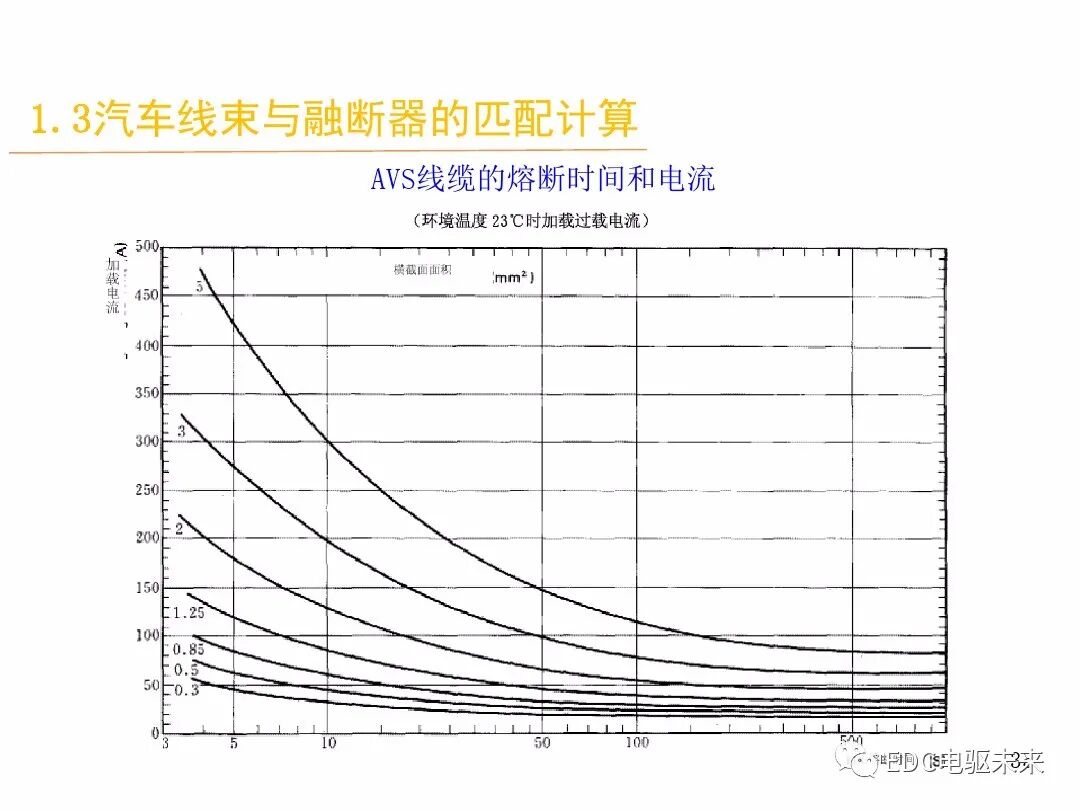

電動汽車講解-線束設計及布置的圖35

電動汽車講解-線束設計及布置的圖36

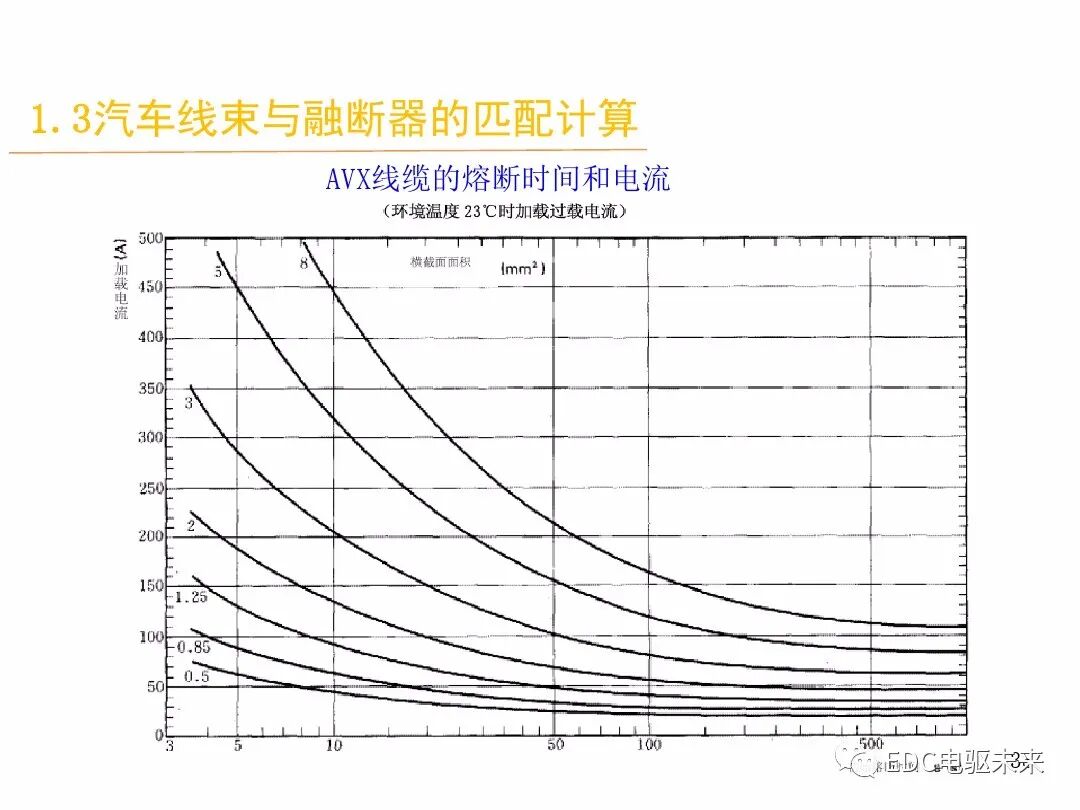

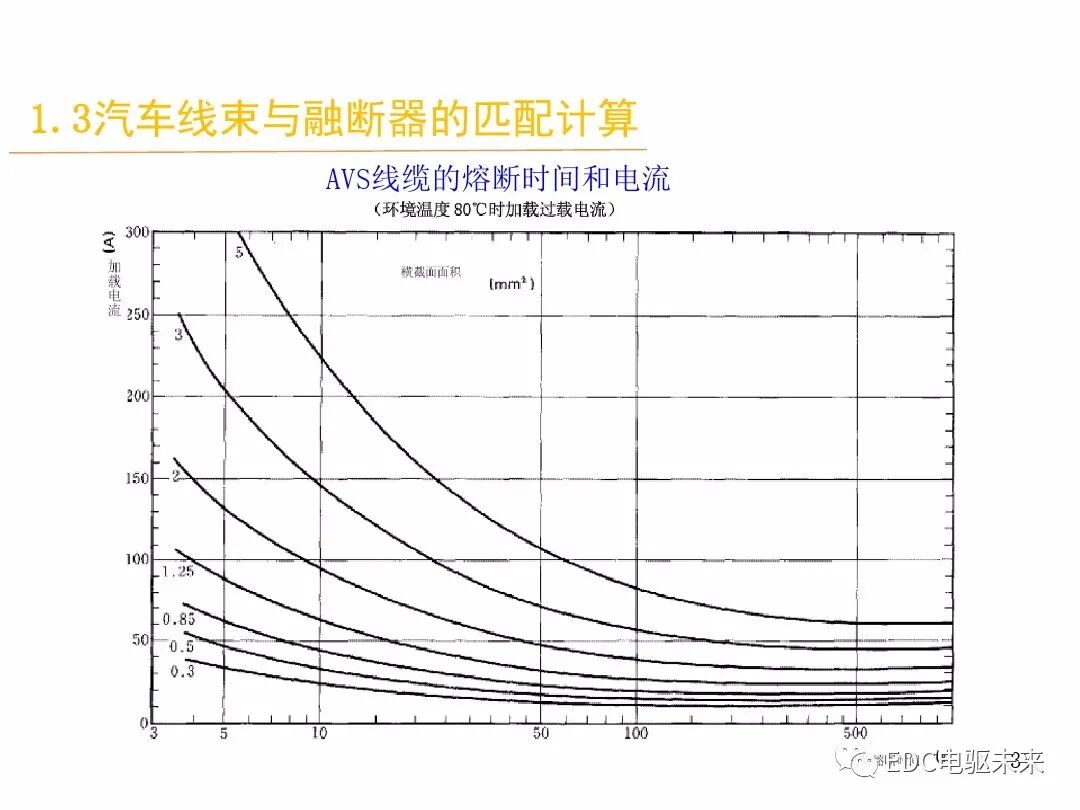

電動汽車講解-線束設計及布置的圖37

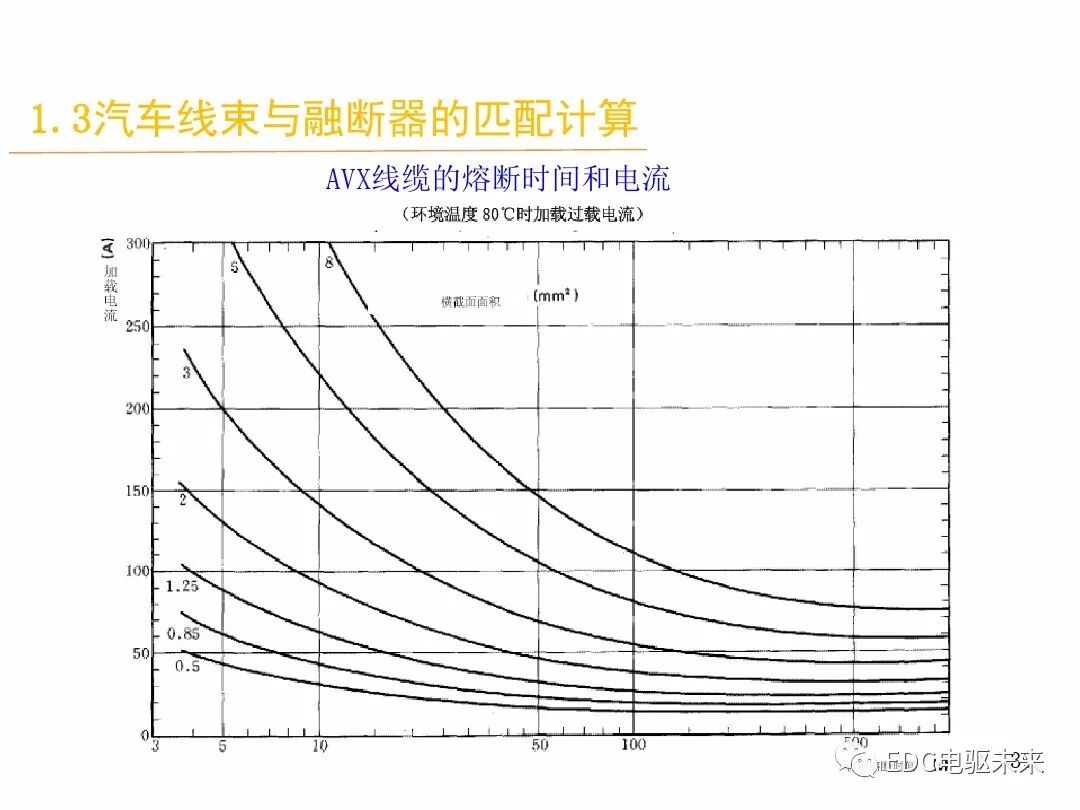

電動汽車講解-線束設計及布置的圖38

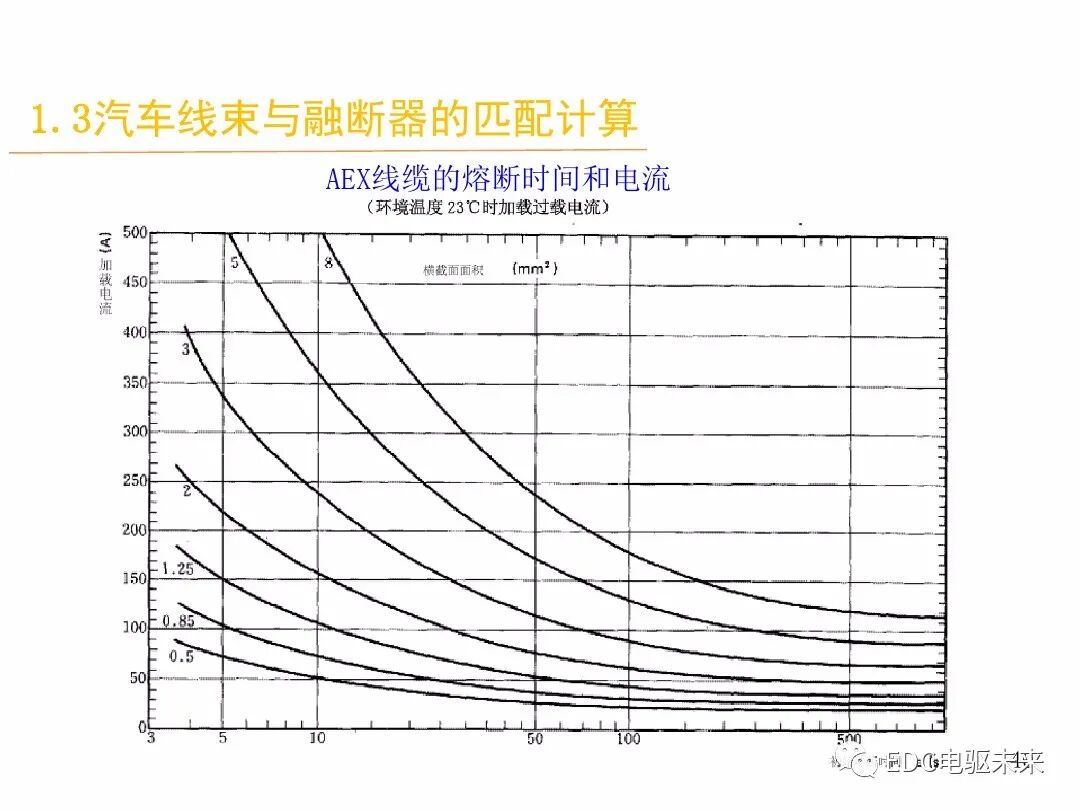

電動汽車講解-線束設計及布置的圖39

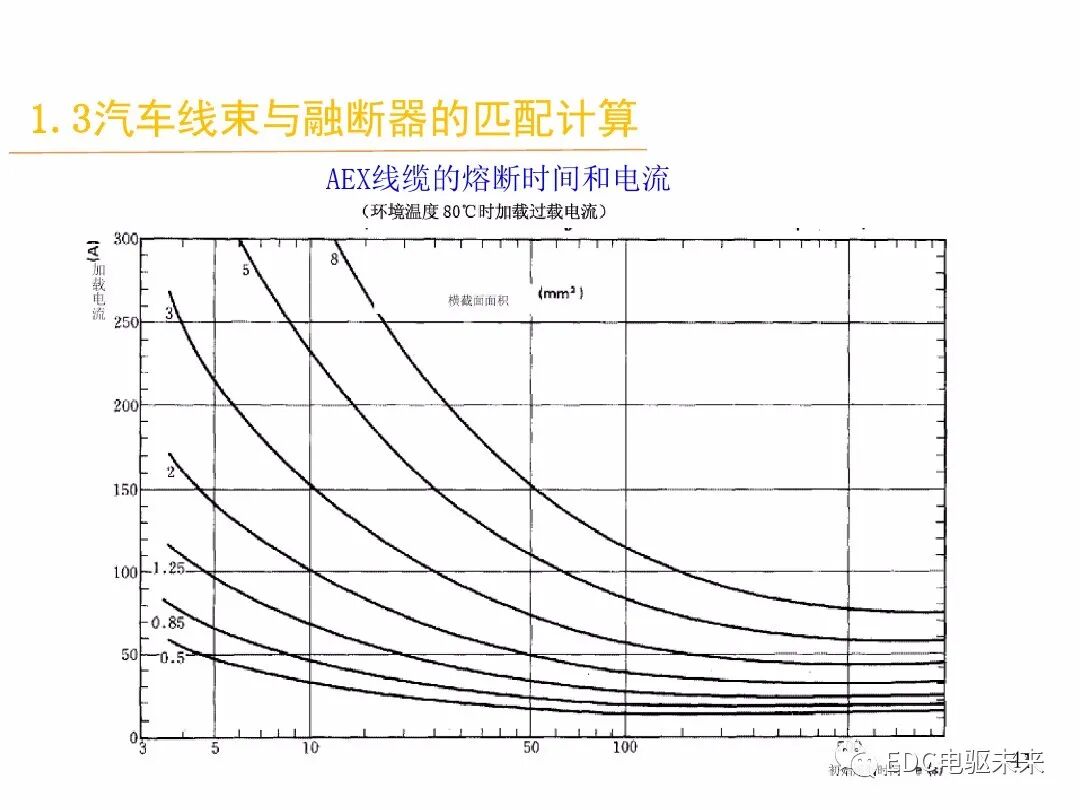

電動汽車講解-線束設計及布置的圖40

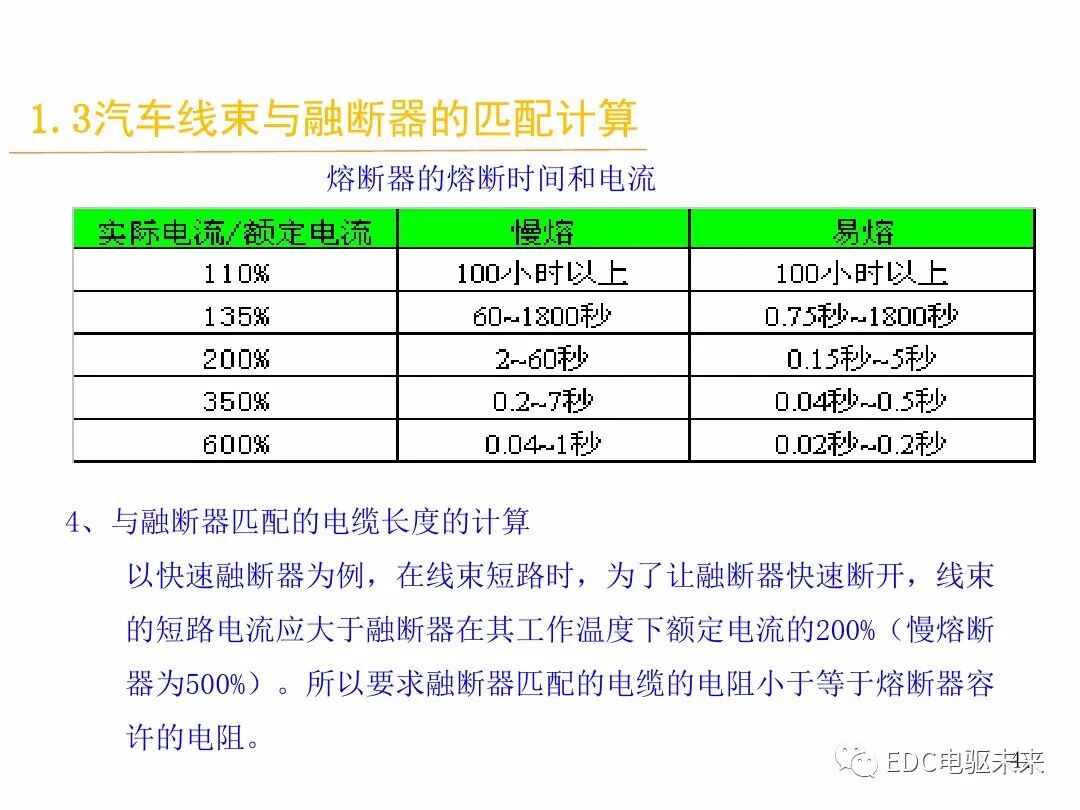

電動汽車講解-線束設計及布置的圖41

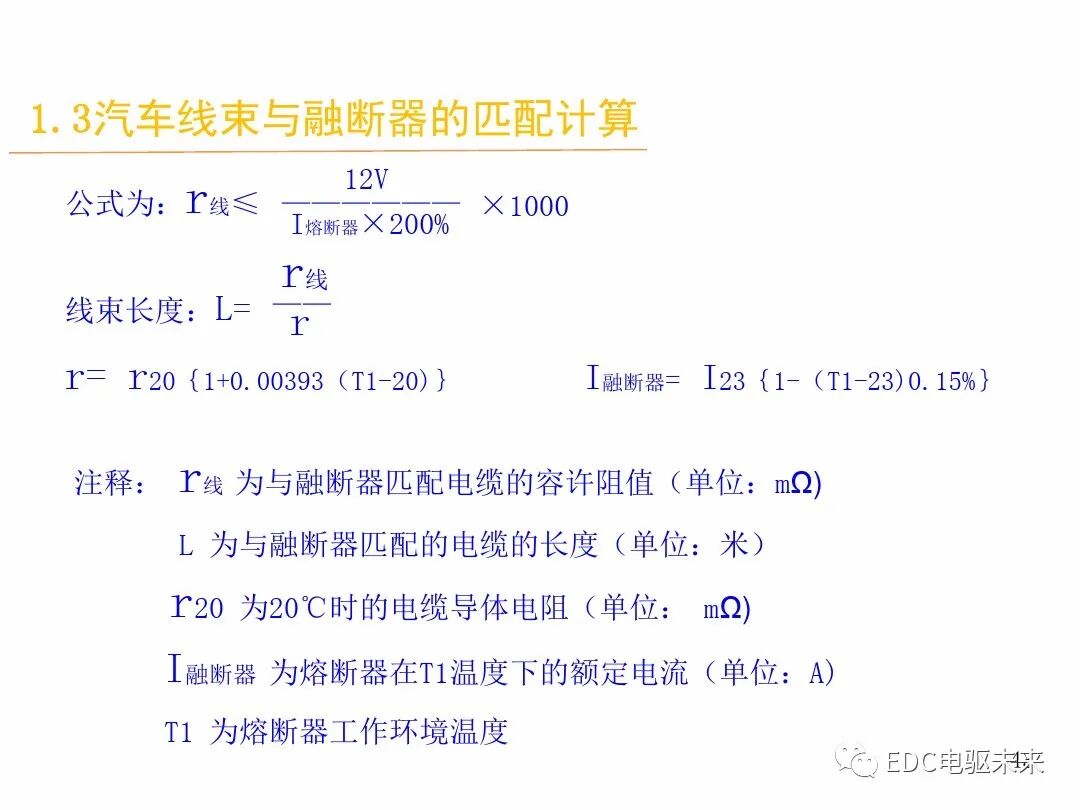

電動汽車講解-線束設計及布置的圖42

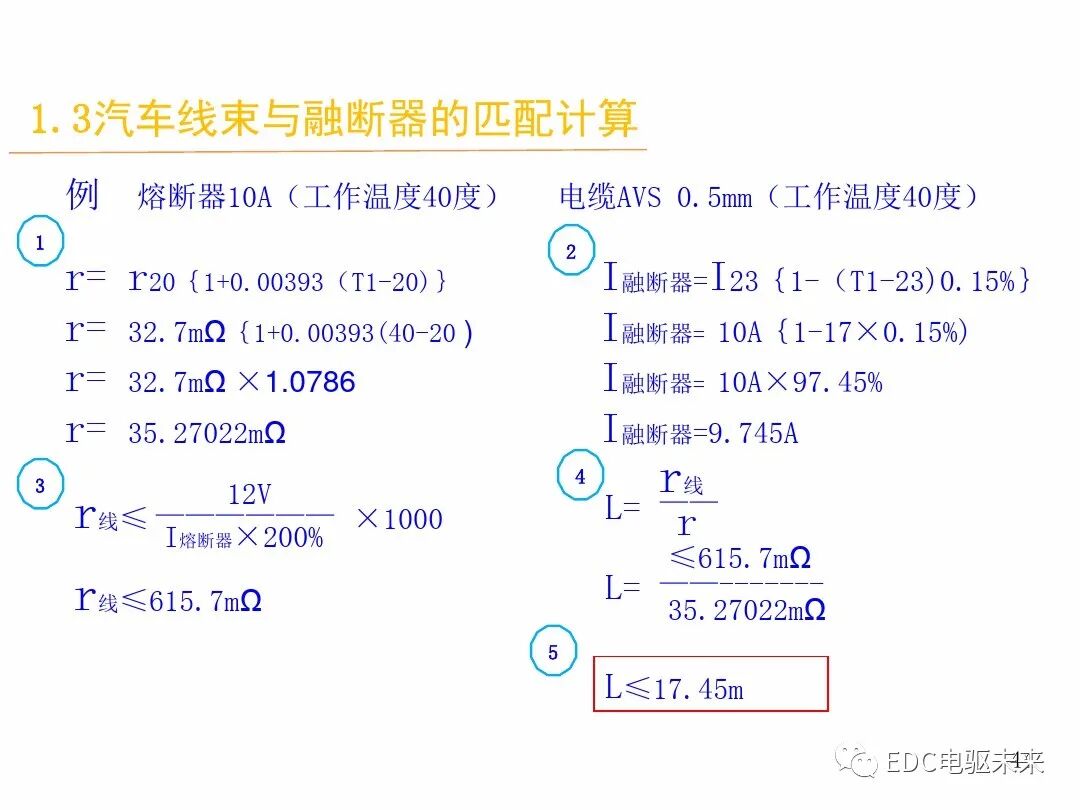

電動汽車講解-線束設計及布置的圖43

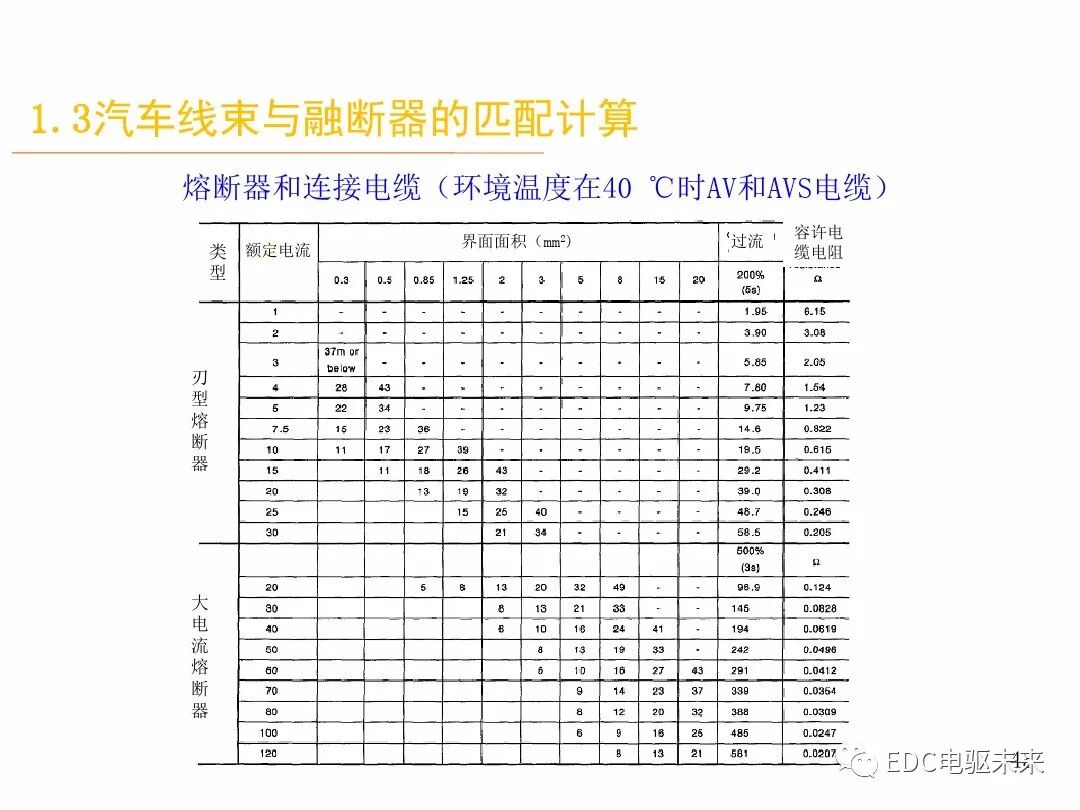

電動汽車講解-線束設計及布置的圖44

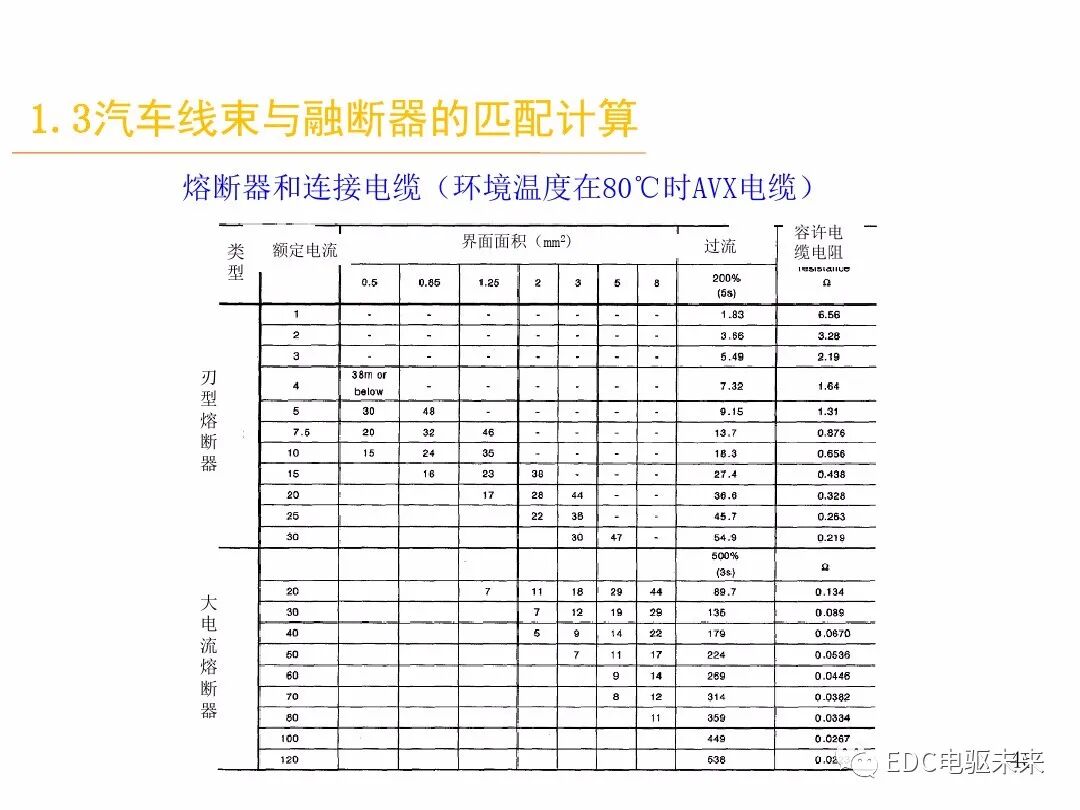

電動汽車講解-線束設計及布置的圖45

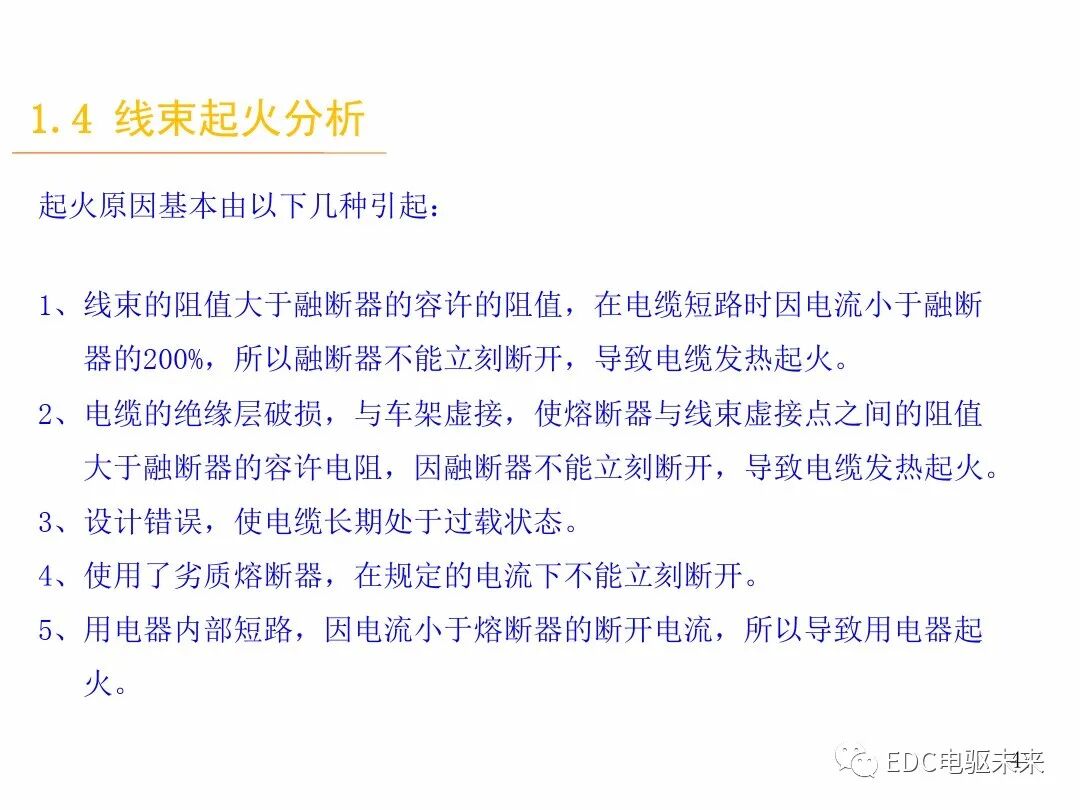

電動汽車講解-線束設計及布置的圖46

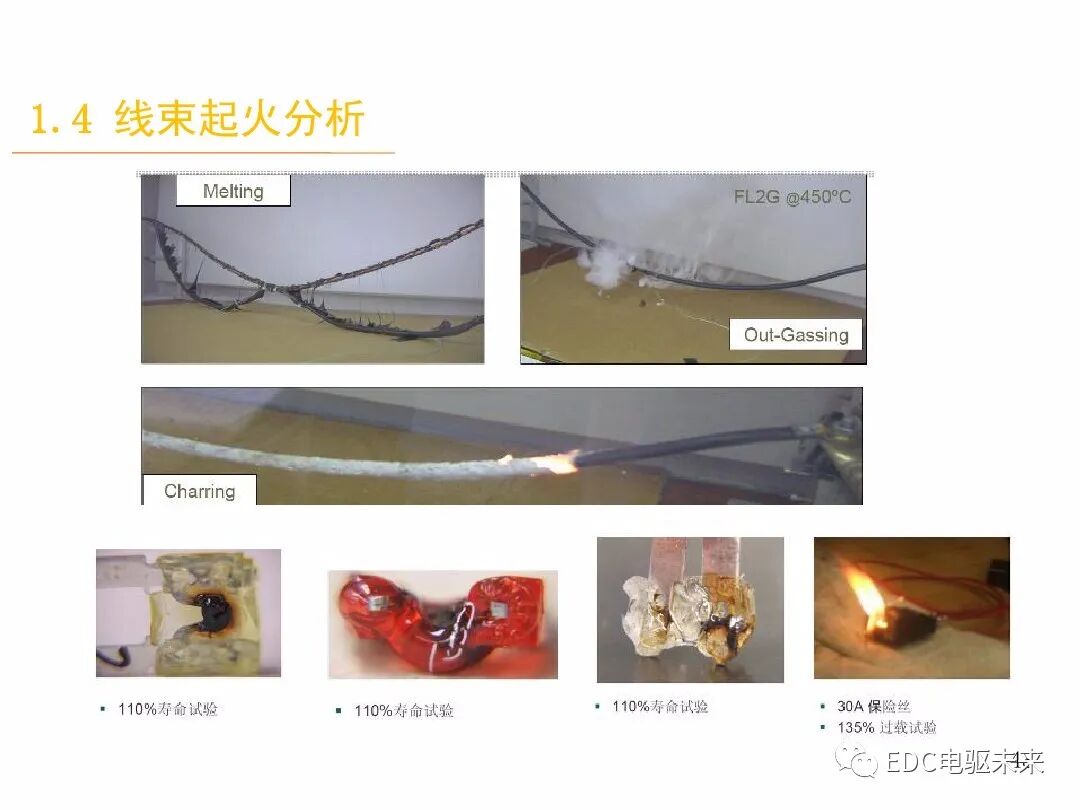

電動汽車講解-線束設計及布置的圖47

電動汽車講解-線束設計及布置的圖48

電動汽車講解-線束設計及布置的圖49

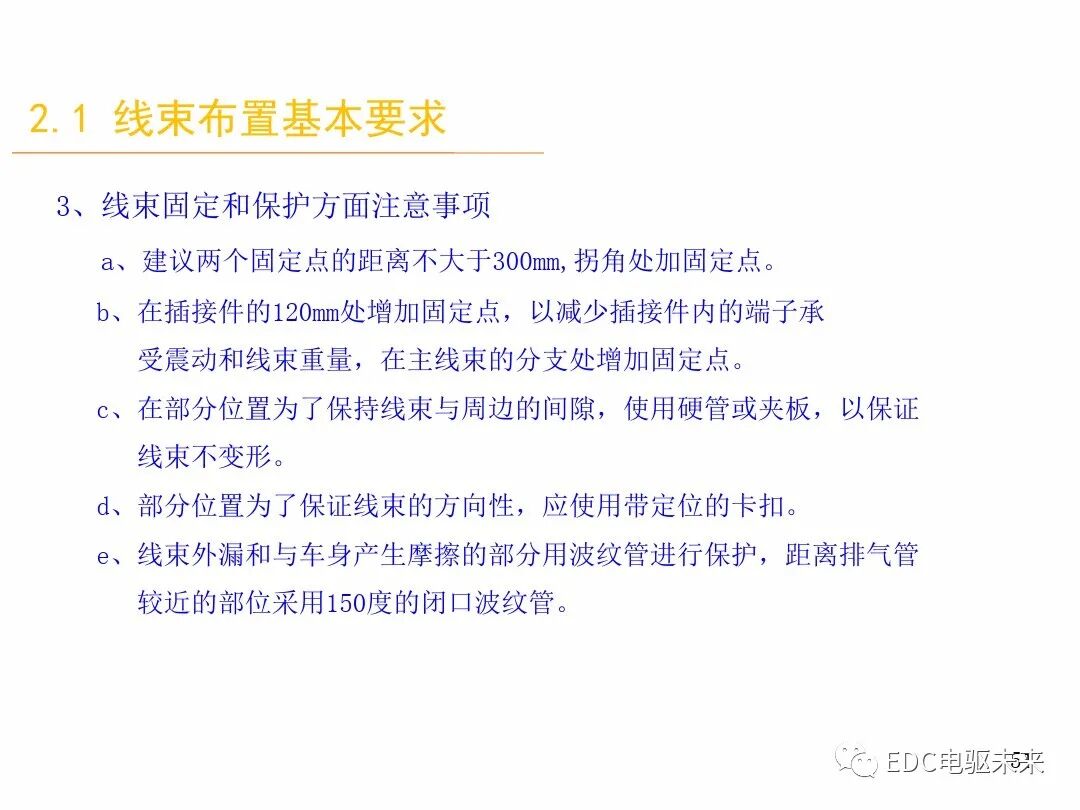

電動汽車講解-線束設計及布置的圖50

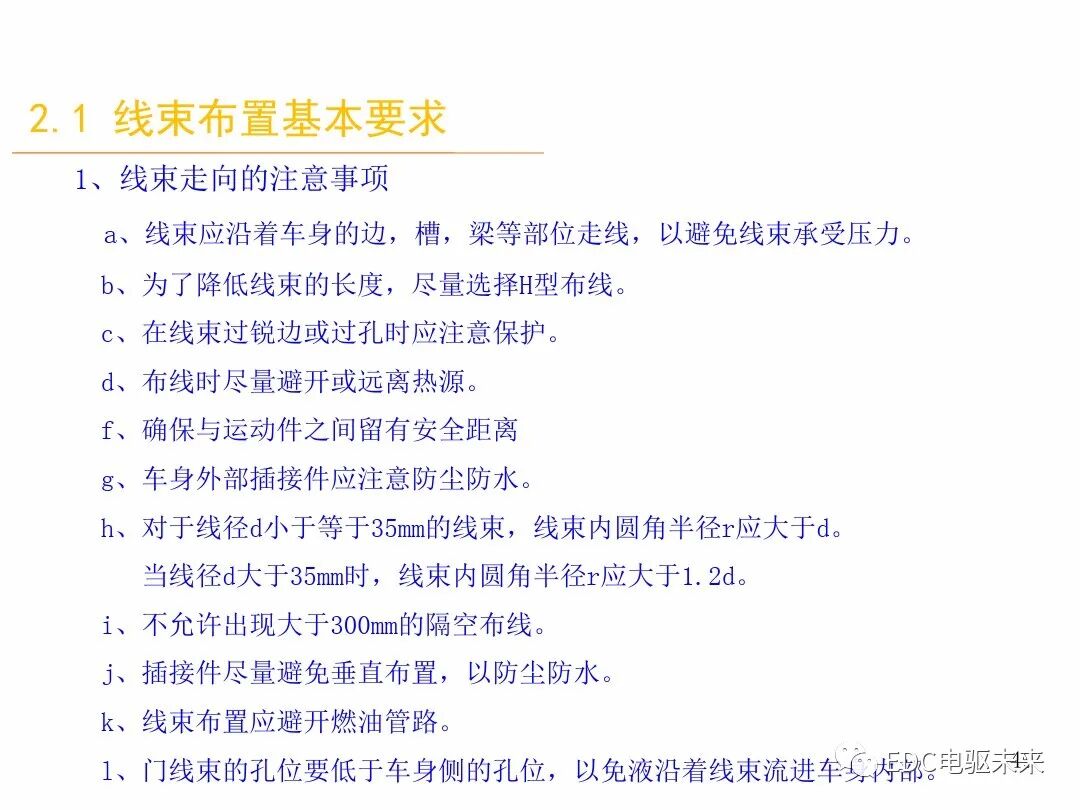

電動汽車講解-線束設計及布置的圖51

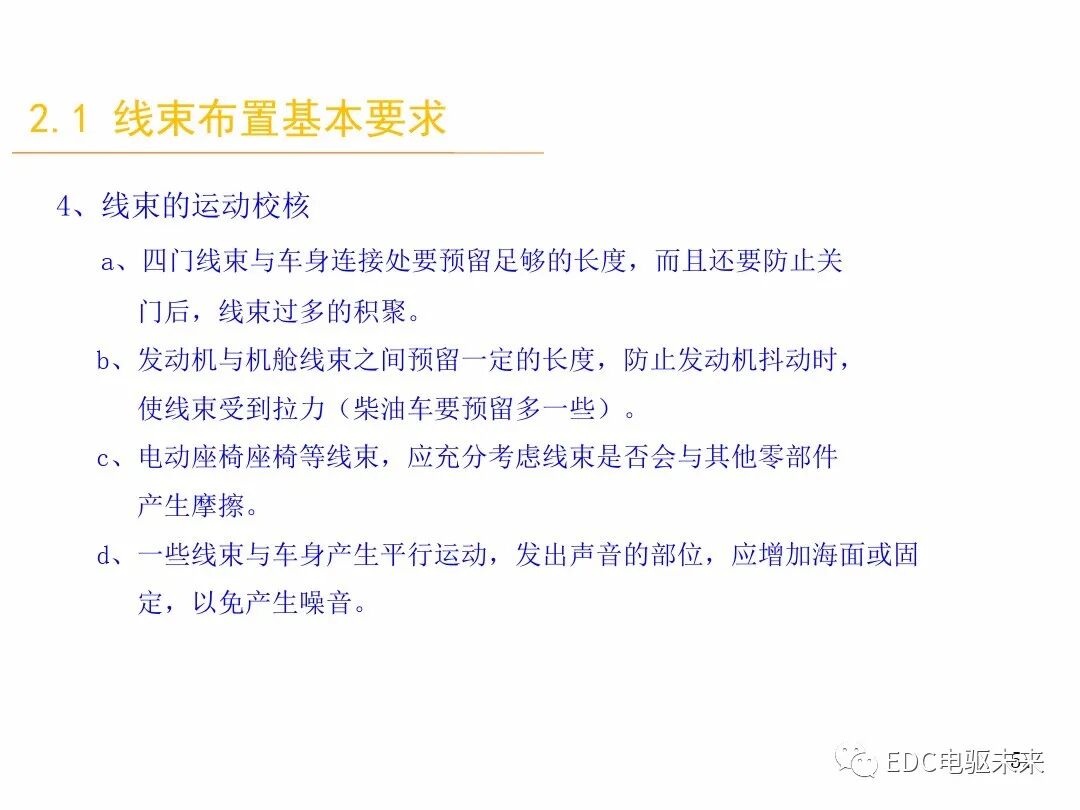

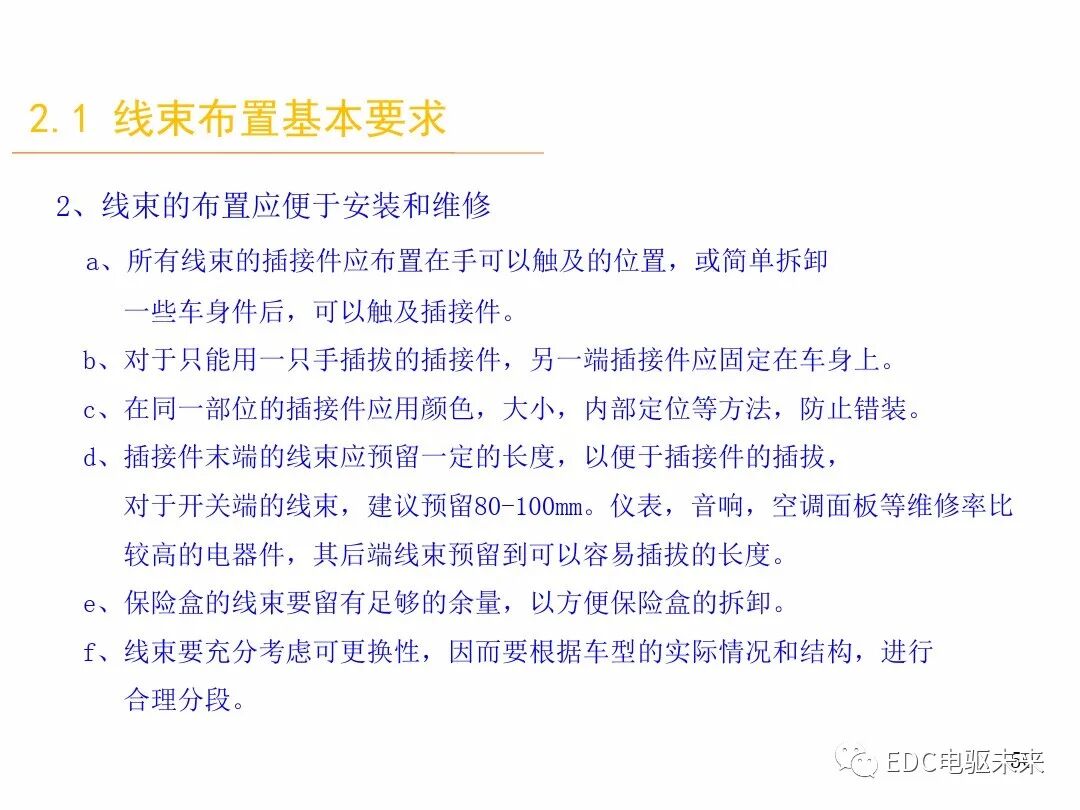

電動汽車講解-線束設計及布置的圖52

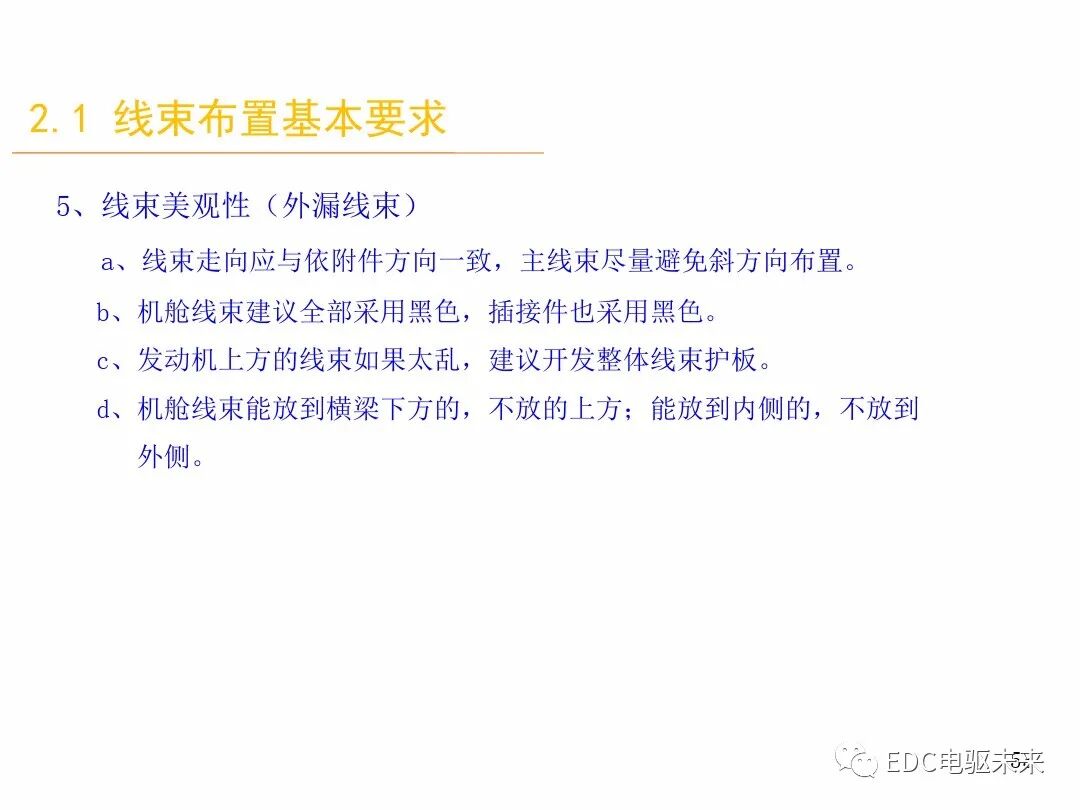

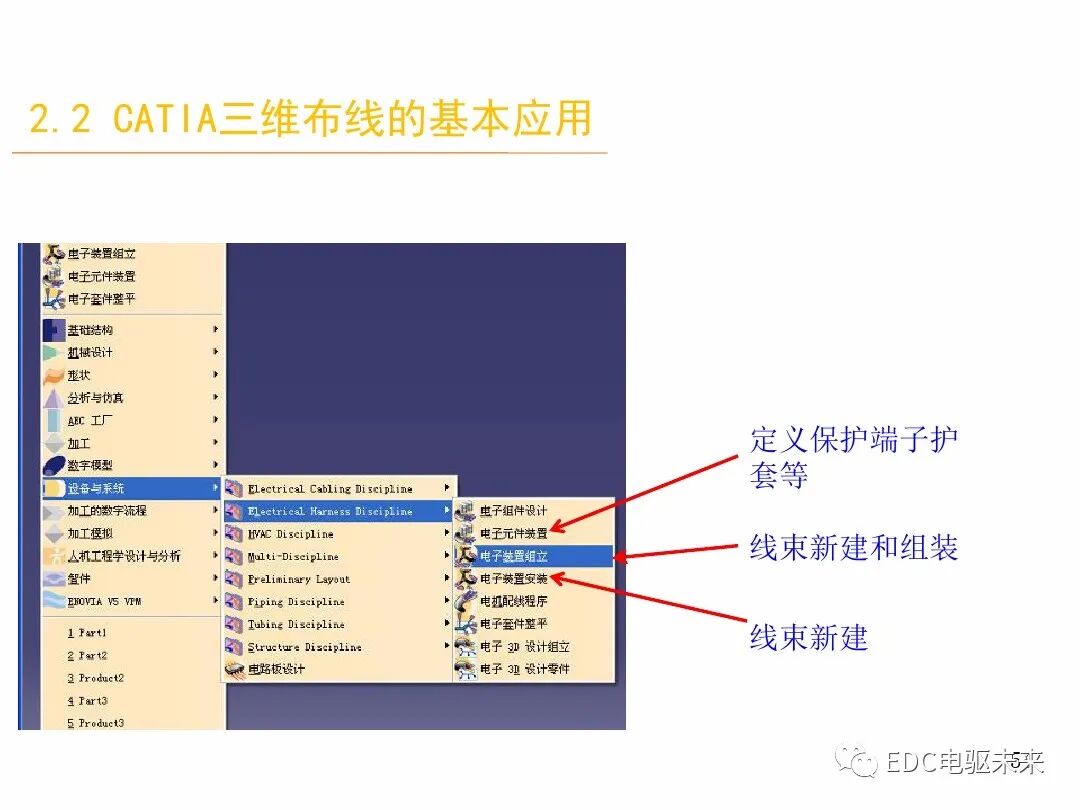

電動汽車講解-線束設計及布置的圖53

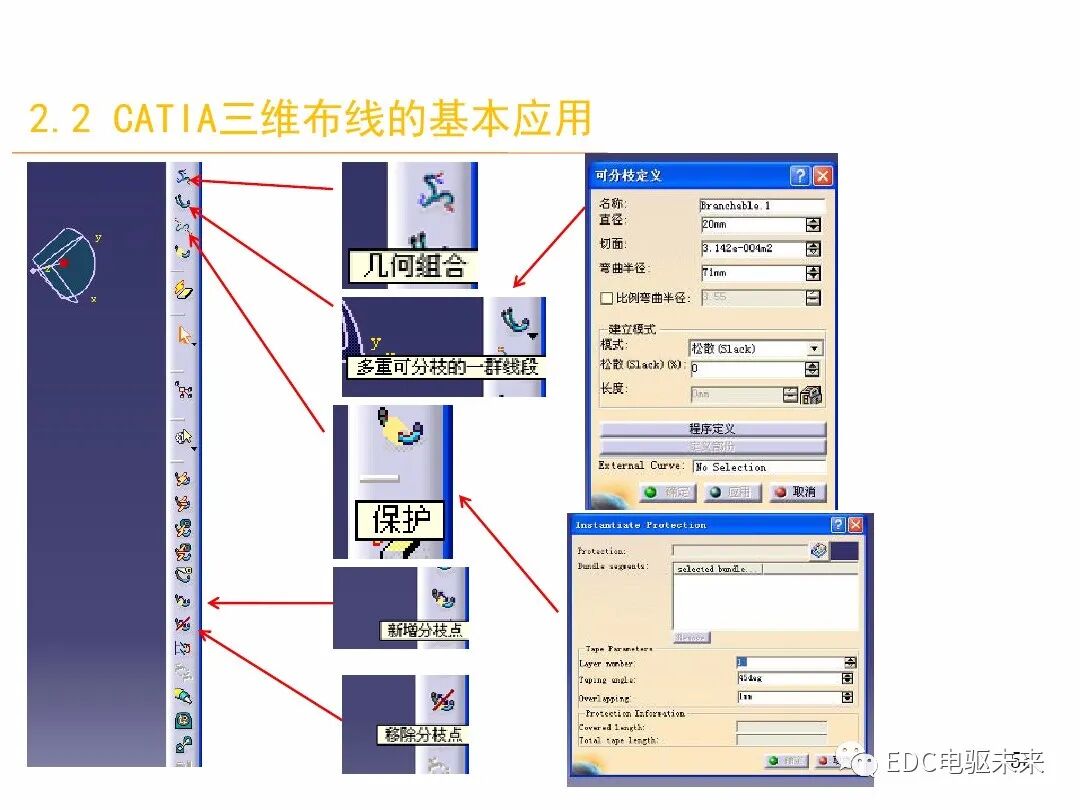

電動汽車講解-線束設計及布置的圖54

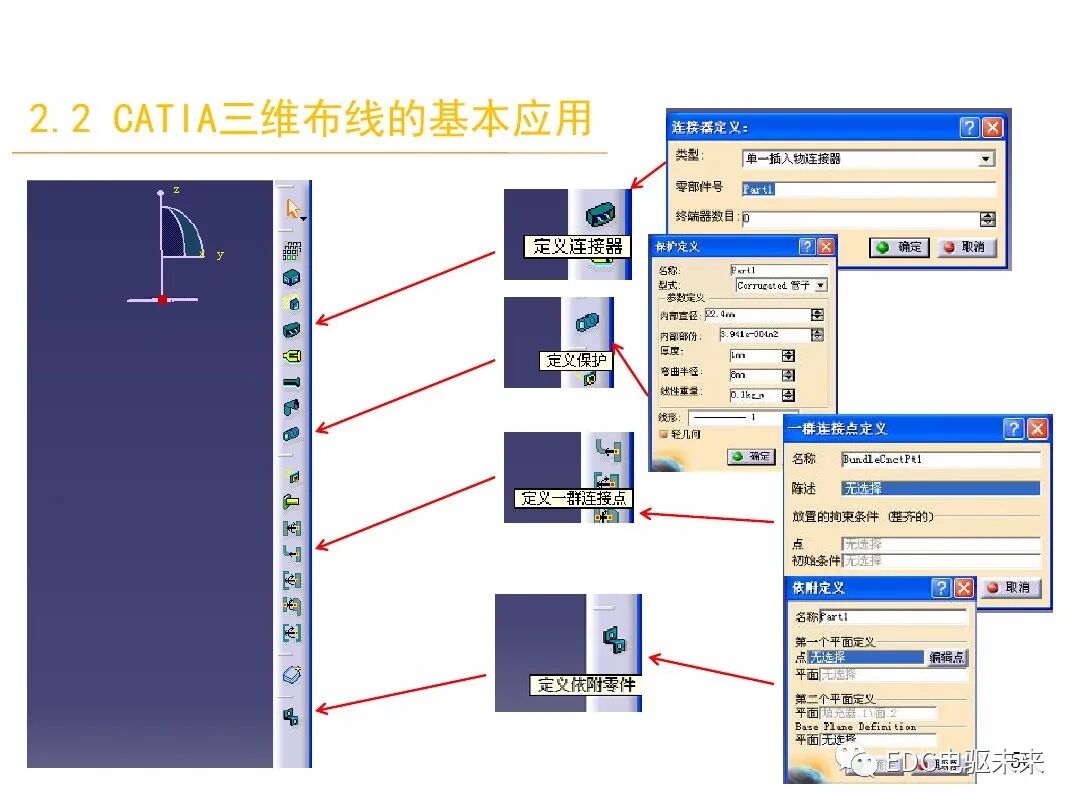

電動汽車講解-線束設計及布置的圖55

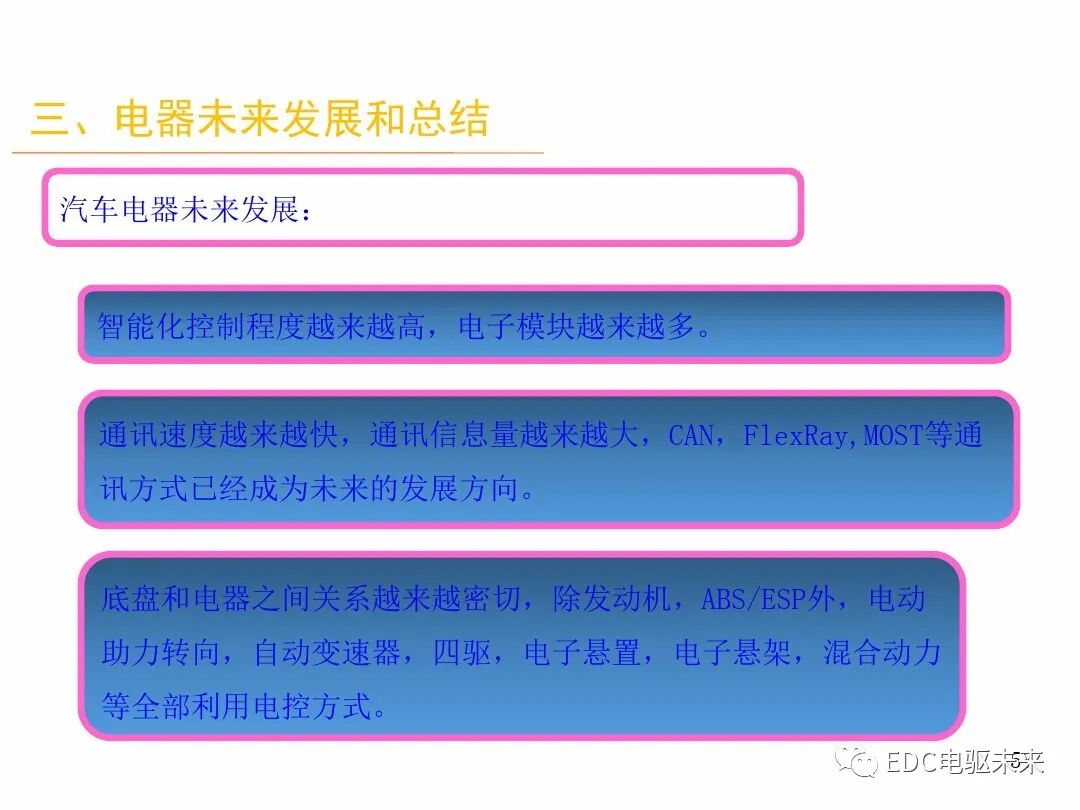

電動汽車講解-線束設計及布置的圖56

-----------------------------------------------------------------

【免責聲明】版權歸原作者所有，僅用于技術分享與交流，非商業用途！對文中觀點判斷均保持中立，若您認為文中來源標注與事實不符，若有涉及版權等請告知，將及時修訂刪除，謝謝大家的關注！

電動汽車講解-線束設計及布置的圖57
