一、S7-1200存儲卡的基本介紹

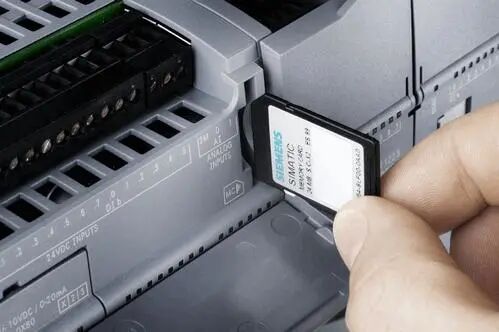

S7-1200CPU使用的存儲卡為SD卡，有如下四種功能：
1. 作為CPU的預裝載存儲區，用戶項目文件僅存儲在卡中，CPU中沒有項目文件，離開存儲卡將無法運行。
2. 在有編碼器的情況下，作為向多個S7-1200PLC傳送項目文件的介質。
3. 忘記密碼時，清除CPU內部項目文件和密碼。
4. 更新S7-1200CPU的固件版本（只限24M卡）。
注意：
1. 對于S7-1200CPU，存儲卡不是必需的。
2. 將存儲卡插到一個處于運行狀態的CPU上，會造成CPU停機。
3. S7-1200CPU僅支持由西門子制造商預先格式化過的存儲卡。
4. 如果使用Windows格式化程序對存儲卡進行格式化，CPU將無法使用該存儲卡。
5. 目前S7-1200還無法配合存儲卡實現配方和數據歸檔的高級功能。
二、S7-1200存儲卡的工作模式
兩種工作模式：
1. 程序卡：作為S7-1200CPU的裝載存儲區，所有程序和數據存儲在卡中，CPU內部集成的存儲區中沒有項目文件，設備在運行過程中存儲卡不能被拔除。
2. 傳輸卡：用于從存儲卡向CPU傳送項目，傳送完成后必須將存儲卡拔出，CPU可以離開存儲卡獨立運行。
三、程序卡模式
優點：更換CPU時不需要重新下載項目文件。
怎樣將項目文件裝載到存儲卡：
第一步：將存儲卡設定到“編程”模式。建議做此操作之前清除存儲卡中的所有文件。
第二步：設置CPU的啟動狀態為“Warm restart-RUN”。
第三步：將CPU斷電。
第四步：將存儲卡插到CPU卡槽內。
第五步：將CPU上電。
第六步：使用博途軟件下載項目，此時是將項目文件（包括用戶程序、硬件組態和強制值）下載到存儲卡中，而不是CPU內部集成的存儲區中。
完成上述步驟后，CPU可以帶卡正常運行。此時如果將存儲卡拔出，CPU會報錯，“ERROR”紅燈閃爍。
四、傳輸卡模式
優點：在沒有編程器的情況下，方便快捷地向多個S7-1200CPU拷貝項目文件。
怎樣向傳輸模式的存儲卡中裝載項目：
第一步：將存儲卡設定到“傳輸”模式。建議客戶做此操作前清除存儲卡中的所有文件。
第二步：設置CPU的啟動狀態為“Warm restart-RUN”。
第三步：直接拖拽PLC設備到存儲卡盤符。
說明：
做好的“程序卡”可以直接更改為“傳輸卡”。
從存儲卡復制項目到S7-1200CPU：
第一步：將CPU斷電。
第二步：將存儲卡插到CPU卡槽。
第三步：將CPU上電，CPU上“MAINT”黃燈閃爍。
第四步：將CPU斷電，將存儲卡拔出。
第五步：將CPU上電。
五、使用存儲卡清除密碼
如果忘記了之前設定到S7-1200的密碼，通過“恢復出廠設置”無法清除S7-1200內部的程序和密碼，唯一的清除方式就是使用存儲卡。步驟如下：
1. 將S7-1200設備斷電。
2. 插入一張存儲卡插到S7-1200CPU上，存儲卡中的程序不能有密碼保護。
3. 將S7-1200設備上電。
S7-1200上電后，會將存儲卡中的程序復制到內部的FLASH寄存器中，即執行清除密碼操作。
也可以用相同的方法插入一張全新的或者空白的存儲卡到S7-1200CPU，設備上電后，S7-1200CPU會將內部的存儲區的程序轉移到存儲卡中，拔下存儲卡后，S7-1200CPU內部將不再有用戶程序，即實現了清除密碼。存儲卡中的內容可以使用讀卡器清除。
注意：
1. 不要格式化存儲卡。
2. IP地址并不能被清除。
3. 插入空白存儲卡后，內部裝載存儲區的設備組態、用戶程序和任何的強制值被復制的存儲卡中（即便是原來CPU內容為空也是如此）。存儲卡此時成為一個包括之前存儲在內部裝載存儲區的數據的程序卡。復制完成后，內部裝載存儲區被清空。如果插入的不是空白卡，內部裝載存儲區將不被清空。
